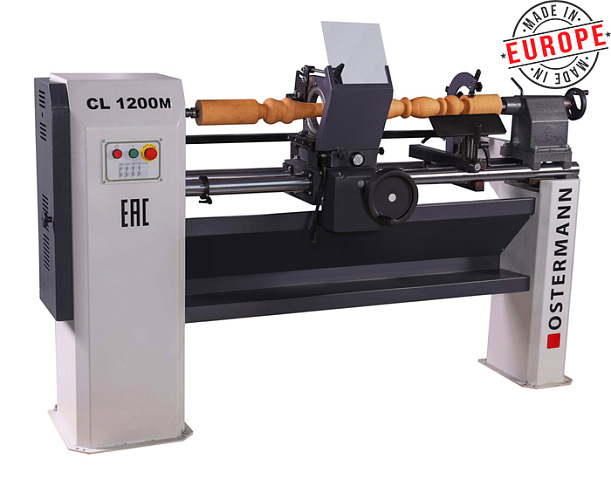

Токарный станок с копиром OSTERMANN CL 1200M
Длина заготовки: до 1200 мм
Ø заготовки: до 450 мм
Мощность двигателя: 1,1 кВт
Подача: ручная
- Перемещение резцов вращением маховика
- Резцы: основной стандартный цельный
- Работа по копиру с точной подстройкой на глубину до 0,03 мм
- В комплекте: люнет, подручник, крепление для фрезера
Предназначен для обработки точением изделий из древесины в центрах, в патроне или планшайбе при помощи подручника или с ручной подачей суппорта по копиру.

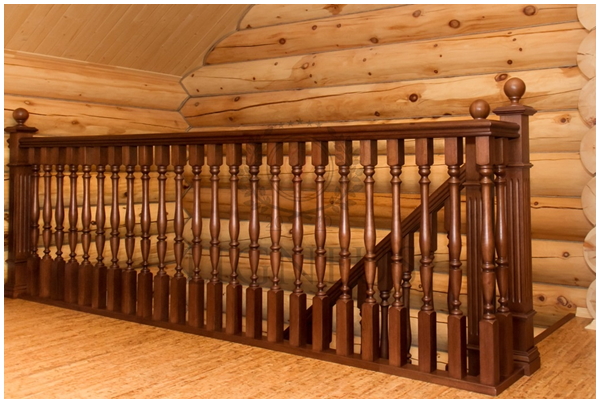

Идеально подходит для применения в частных мастерских, на малых и средних предприятиях по изготовлению столярных изделий, лестниц, декоративных колонн.

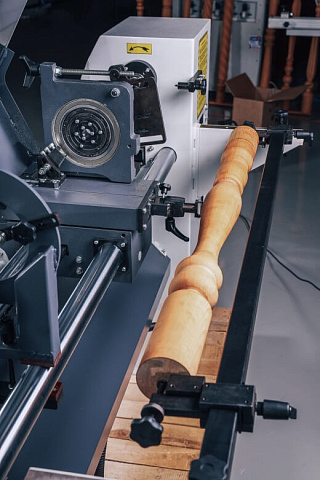

Входит в комплект поставки. Позволяет точить заготовки одинаковой формы по заданному шаблону.

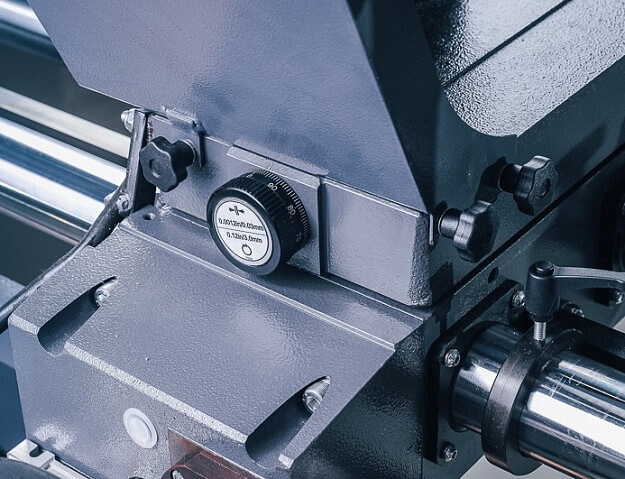

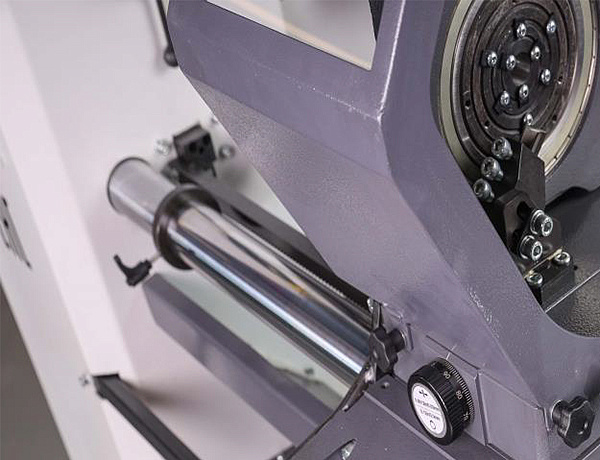

Настройка глубины хода копира и копировального резца осуществляется рукояткой с передней панели. Точность до 0,03 мм.
Обработка происходит 2-мя резцами. Первый резец перед люнетом осуществляет «оцилиндровку» бруска заготовки, делая ее круглой, а второй резец формирует профиль балясины копируя форму шаблона.

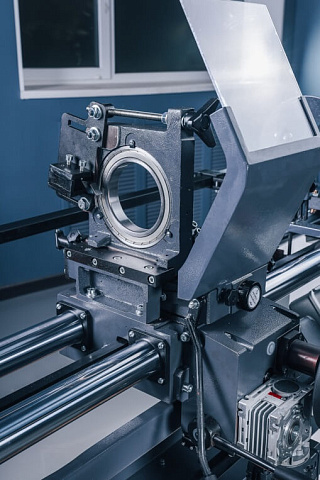

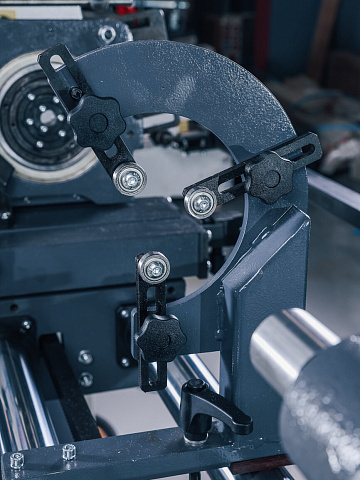

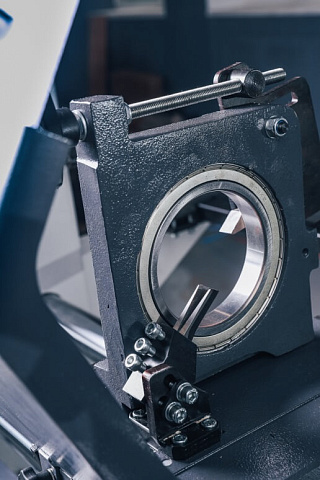

Входит в комплект поставки. Служит дополнительной опорой в процессе точения, исключая вибрации заготовки и повышая качество получаемой продукции. В люнете набор колец различного диаметра под разные размеры заготовок.

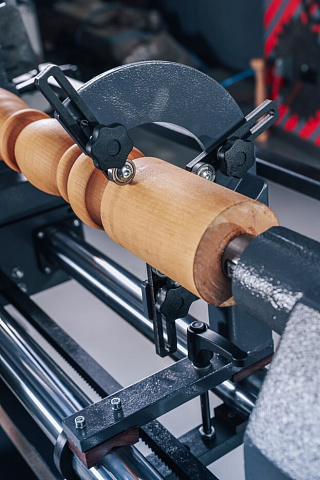

Входит в комплект поставки и служит для дополнительной фиксации заготовки в процессе обработки. Это увеличивает жесткость заготовки при обработке и повышает качество получаемой продукции.

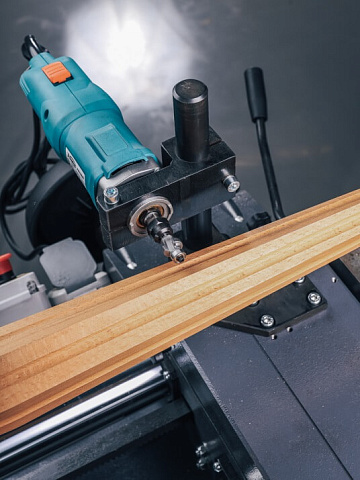

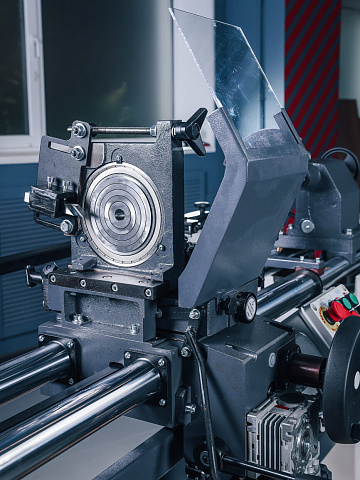

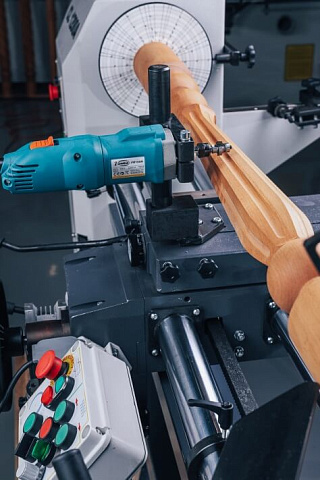

В комплект поставки входит кронштейн для установки ручного фрезера. Кронштейн устанавливается вместо подвижного люнета и позволяет осуществлять фрезеровку с помощью ручного инструмента. Возможна обработка по копиру.
* Ручной фрезер в комплект поставки не входит!

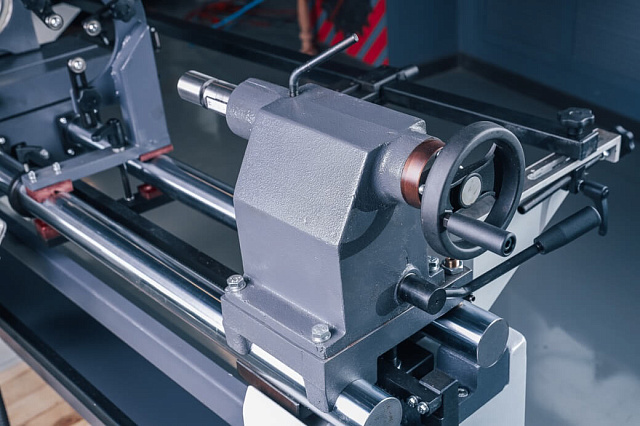

Массивный чугунный задний центр обеспечивает надежную фиксацию заготовки в процессе обработки.

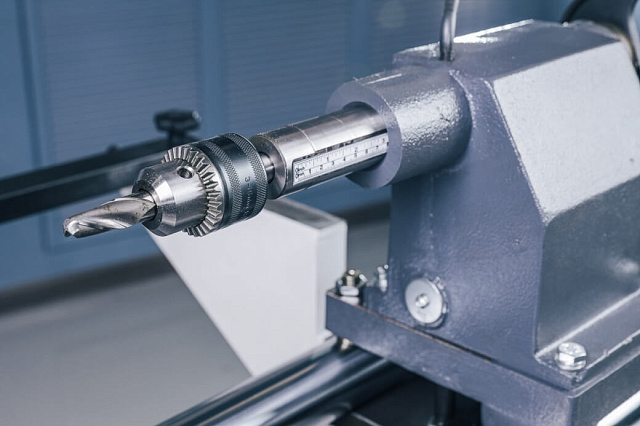

Возможность установки 3-х кулачкового патрона позволяет устанавливать сверла и расширить функционал станка. Пиноль с миллиметровой шкалой позволяет точно высверливать отверстия.

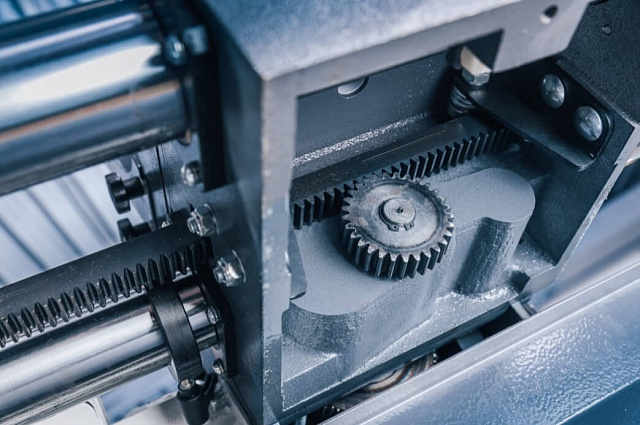

Перемещение суппорта с резцами осуществляется посредством передачи шестерня-рейка, что обеспечивает плавность и легкость хода.

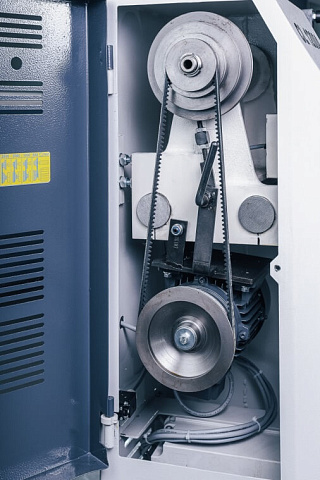

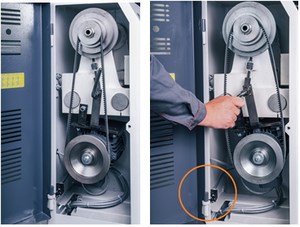

Осуществляется от двигателя посредством зубчатого ремня. Удобное и быстрое изменение частоты вращения заготовки путем перестановки ремня.

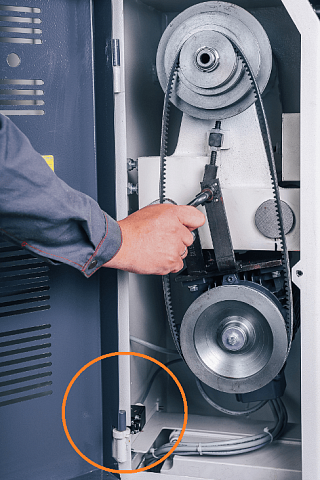

Концевой выключатель не позволяет включить станок при открытой крышке, что соответствует требованием безопасности ЕС.
Привод вращения заготовки осуществляется с помощью зазубренного центра.
Крепление ведущих центров осуществляется по универсальному конусу МК2, что позволяет устанавливать любой центр с такой посадкой.
Резьба М33 х 3,5 позволяет устанавливать 4-х кулачковый патрон.

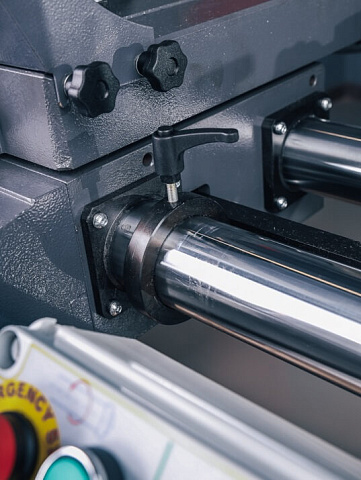

Длина обработки заготовки или зона фрезеровки настраивается с помощью передвижных упоров.
Для работы в ручном режиме при помощи маховика используется упор-ограничитель.

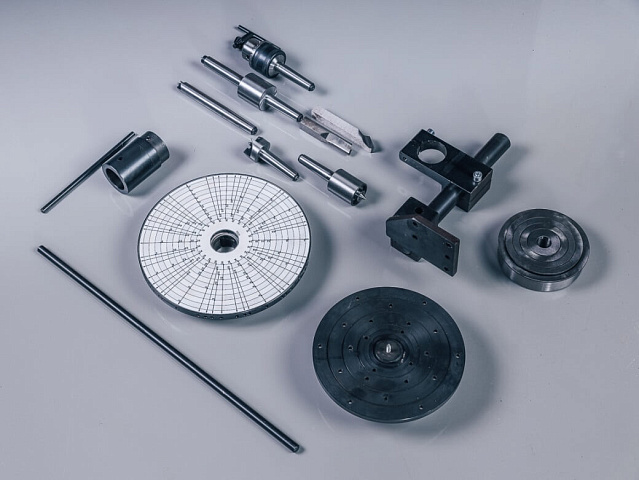

В комплект поставки со станком входят все необходимые части для работы:
- набор ведущих центров
- резцы
- кронштейн для ручного фрезера
- набор колец для люнета
- 3-х кулачковый патрон с ключом
- планшайба
- делительная головка
- шток для смены ведущих центров
- втулка конусная

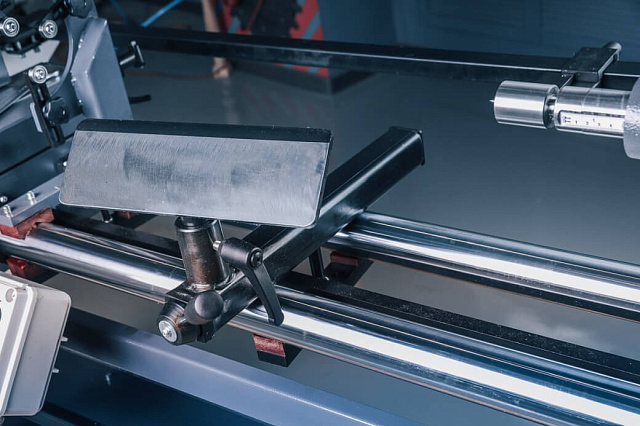

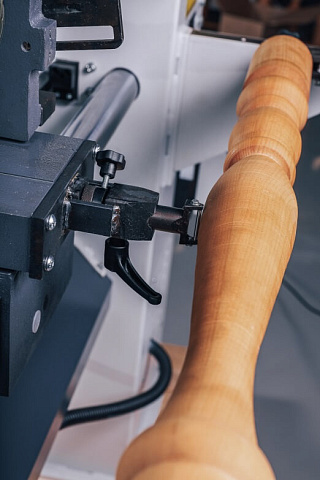

Входит в комплект поставки и позволяет точить заготовки вручную.
Перемещение суппорта с резцами осуществляется по цельнометаллическим массивным стальным направляющим, что обеспечивает долгий срок службы оборудования и сохранение точности обработки на всем периоде эксплуатации.

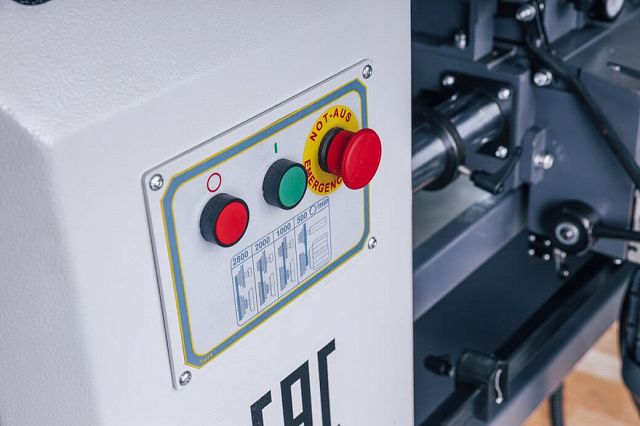

На станине расположены дополнительные кнопки включения/выключения вращения заготовки и кнопка аварийного отключения станка.

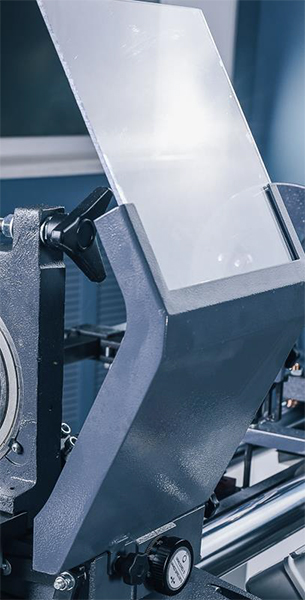

Соответствует нормам безопасности СЕ. Обеспечивает безопасность работы оператора.
