Токарные центры с ЧПУ Beaver. Модели 15D4, 25D4
  • Производитель: Beaver

  • Макс. длина обработки: 1500; 2500 мм

    Макс. Ø обработки: 400 мм

    1 фрезерный шпиндель

    2 резца

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Массовое и серийное производство эксклюзивных токарных изделий из различных пород древесины.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Cтолярные мастерские и мебельные предприятия для изготовления токарных изделий в большом количестве: балясин, ножек столов и стульев, точеных элементов мебели. Полностью автоматическая обработка 2-мя резцами и фрезерным шпинделем исключает погрешности, а удобное программное обеспечение позволяет легко создавать и изменять программы.

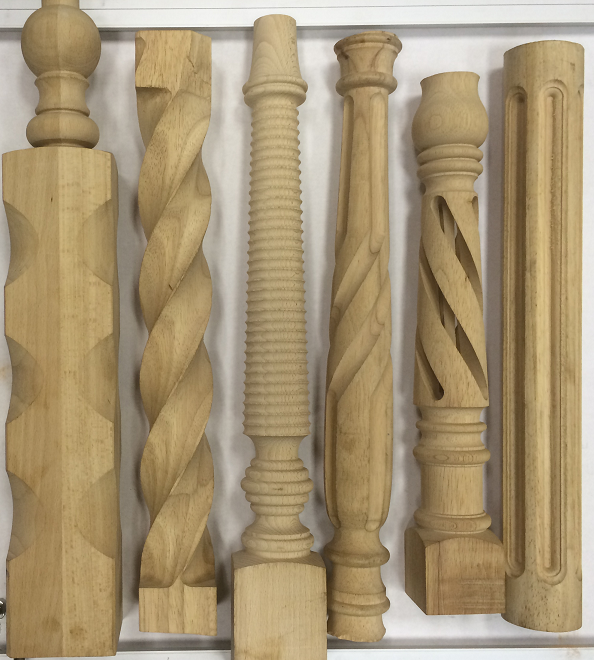

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

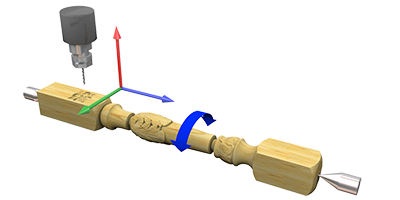

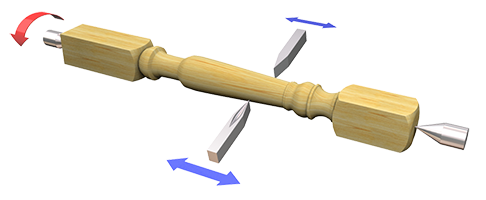

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


2 РЕЗЦА ДЛЯ ТОЧЕНИЯ

Токарная обработка осуществляется одновременно двумя управляемыми резцами. Перемещение каждого резца от отдельного двигателя. Расположение резцов друг напротив друга взаимокомпенсирует нагрузку и снижает вибрации заготовки.

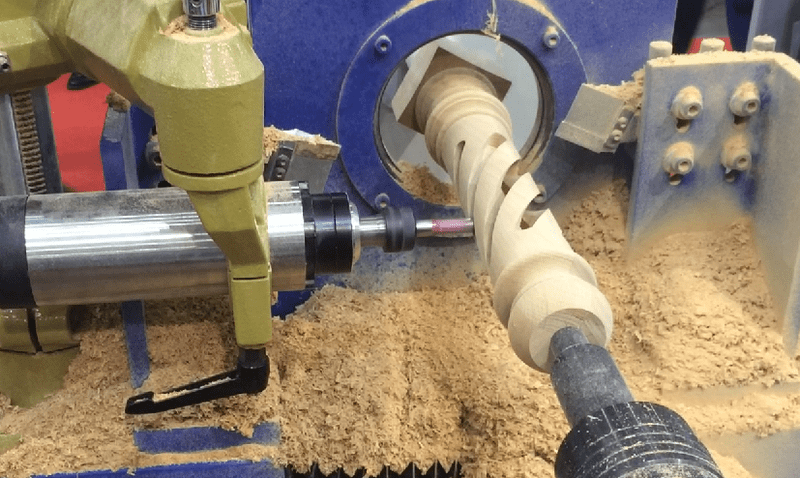

ФРЕЗЕРНЫЙ ШПИНДЕЛЬ

Для изготовления спиралей, пазов, проточек, канавок и т.п., а так же для нанесения узоров, рисунков и надписей на круглые и плоские части заготовок.

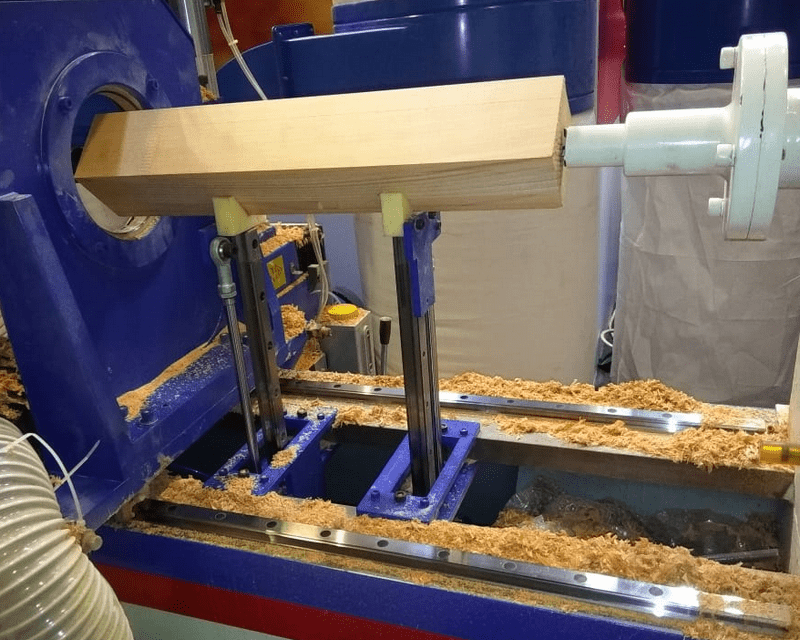

БЫСТРОЕ БАЗИРОВАНИЕ ЗАГОТОВКИ

Значительно повышает производительность устройство автоматического базирования заготовки: из станины пневматически поднимаются держатели, заранее настроенные на размер бруска, в держатели закладывается заготовка и пневматически зажимается. После зажима заготовки в центрах держатели автоматически опускаются.

Вся манипуляция занимает несколько секунд и исключает необходимость трудоемкого центрирования в ручную.

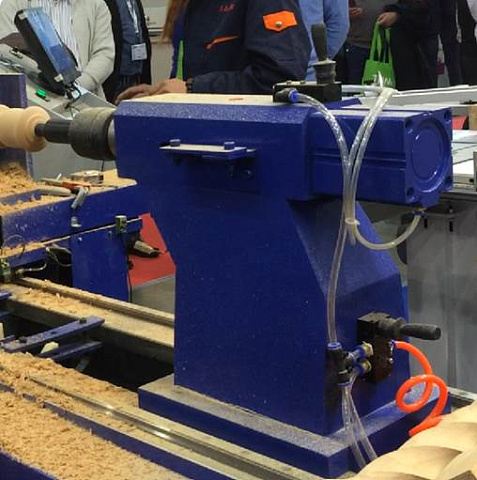

ПНЕВМАТИЧЕСКИЙ ЗАЖИМ ЗАГОТОВКИ

Быстрая и надежная фиксация заготовки с помощью пневматического зажима на задней бабке.

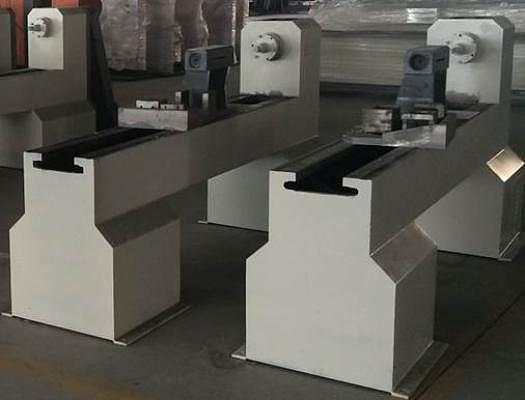

ЧУГУННАЯ СТАНИНА

Массивная станина из чугуна, усиленная ребрами жесткости, надежно гасит вибрации, что значительно повышает качество обработки и ресурс режущего инструмента.

Масса Beaver 15D4 – 1500 кг.

Масса Beaver 25D4 – 2000 кг.

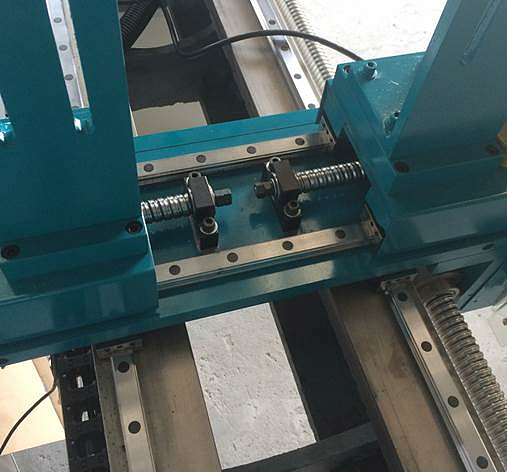

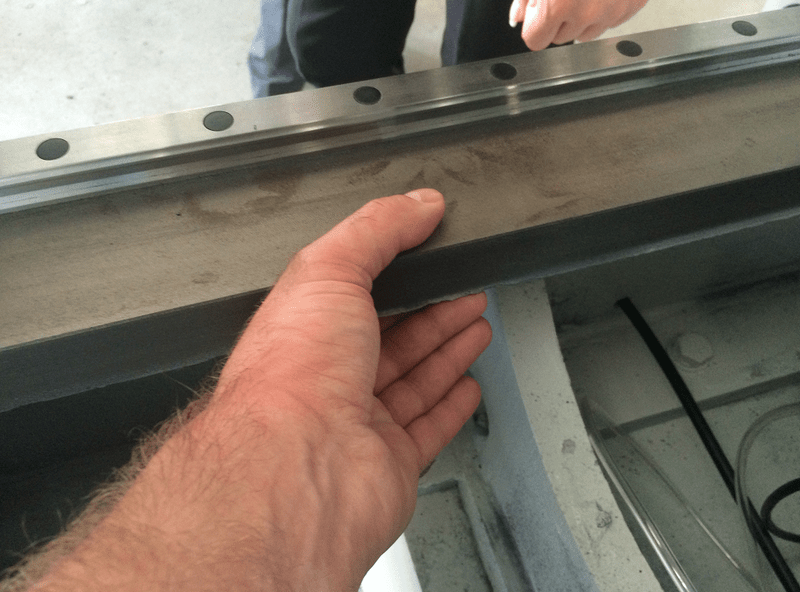

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ШВП

Точность перемещения узлов и высокое качество обработки обеспечивается использованием по всем осям линейных направляющих и шарико-винтовых пар.

Для исключения попадания пыли ШВП и направляющие закрыты пылезащитными кожухами.

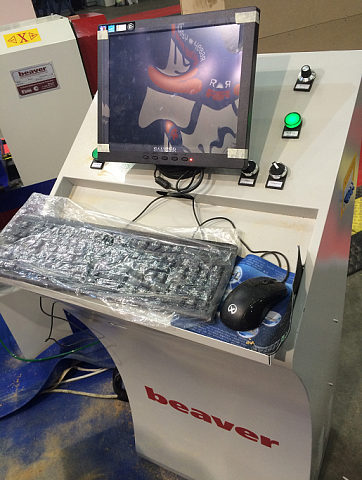

СТОЙКА УПРАВЛЕНИЯ

Станок укомплектован стойкой управления с компьютером, программным обеспечением ArtCam и системой управления NC Studio.

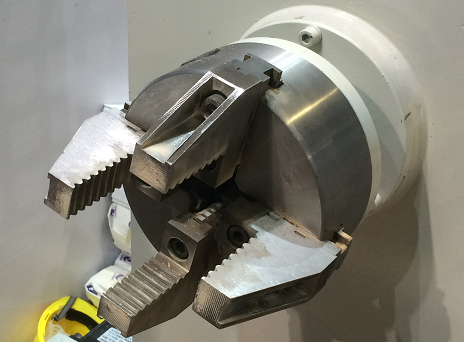

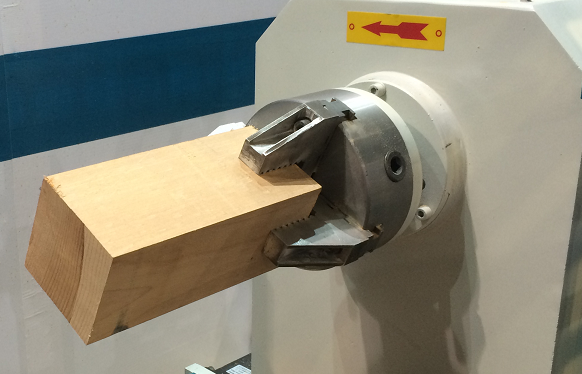

4-Х КУЛАЧКОВЫЙ ПАТРОН

Поставляется в комплекте со станком и применяется для фиксации заготовки с одной стороны.

АВТОМАТИЧЕСКАЯ ОБРАБОТКА БЕЗ ШАБЛОНОВ И РУЧНОГО ТРУДА. УПРАВЛЕНИЕ ЧПУ

СТАНОК СОВМЕЩАЕТ 2 ТИПА ОБРАБОТКИ - ТОЧЕНИЕ РЕЗЦАМИ И ФРЕЗЕРОВАНИЕ ШПИНДЕЛЕМ:

  • 2 УПРАВЛЯЕМЫХ РЕЗЦА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ;
  • ФРЕЗЕРНЫЙ ШПИНДЕЛЬ ДЛЯ СПИРАЛЕЙ, ПРОТОЧЕК, КАНАВОК, УЗОРОВ, РИСУНКОВ В Т.Ч. НА ПЛОСКОСТИ.
ПНЕВМАТИЧЕСКИЙ ЗАЖИМ ЗАГОТОВКИ В ЦЕНТРАХ – БЫСТРО И НАДЕЖНО
УПОРЫ ДЛЯ БАЗИРОВАНИЯ ЗАГОТОВКИ (ПОДНИМАЮТСЯ ДЛЯ БАЗИРОВАНИЯ И ОПУСКАЮТСЯ ВО ВРЕМЯ ОБРАБОТКИ)
ЧУГУННАЯ СТАНИНА МАССОЙ 1500 КГ ИСКЛЮЧАЕТ ВОЗНИКНОВЕНИЕ ВИБРАЦИЙ ДАЖЕ ПРИ ИЗГОТОВЛЕНИИ МАССИВНЫХ БАЛЯСИН
ПЕРЕМЕЩЕНИЕ РАБОЧИХ ОРГАНОВ ПО ВСЕМ ОСЯМ ЧЕРЕЗ ВЫСОКОТОЧНЫЕ ШВП ПО ЛИНЕЙНЫМ НАПРАВЛЯЮЩИМ
В КОМПЛЕКТЕ СТОЙКА УПРАВЛЕНИЯ С КОМПЬЮТЕРОМ И УДОБНЫМ ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ ARTCAM И СИСТЕМОЙ УПРАВЛЕНИЯ NC STUDIO



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

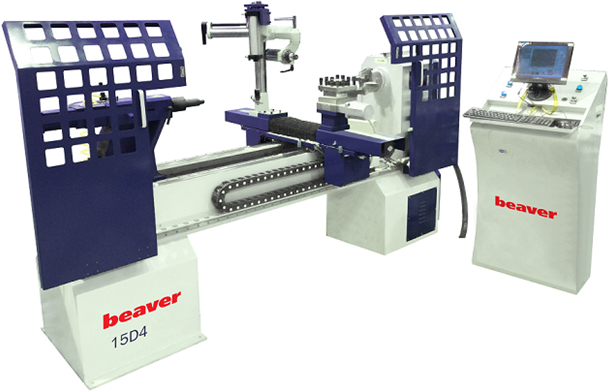

ЗАЩИТНЫЙ КОЖУХ

По заказу станок может быть укомплектован защитным кожухом с двумя раздвижными дверями.
Модель

Beaver 15D4

Beaver 25D4

Макс. длина обработки, мм

1500

2500

Макс. диаметр обработки, мм

400

400

Макс. ширина рисунка при фрезеровании на плоскости, мм

200

200

Кол-во резцов, шт.

2

2

Кол-во фрезерных шпинделей, шт.

1

1

Мощность привода вращения заготовки, кВт

4

5,5

Мощность фрезерного шпинделя, кВт

2,2

2,2

Габаритные размеры:
Длина, мм

2800

3800

Ширина, мм

1300

1300

Высота, мм

1400

1400

Вес, кг

1500

2000
