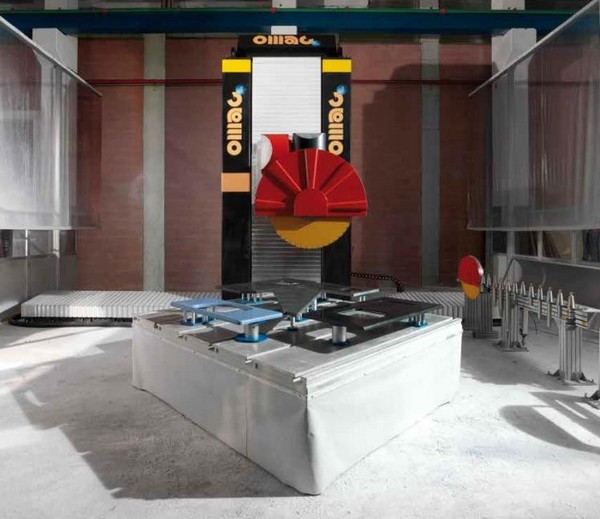

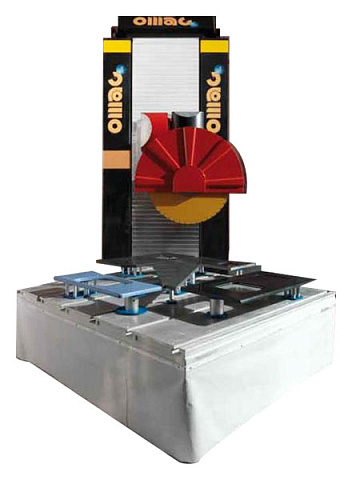

Обрабатывающий центр по камню OMAG Tower 7

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Италия

Количество осей: 7 шт.

Количество позиций инструмента: 12 шт.

Размер стола: 2400 х 2200 мм

Мощность: 56 кВт

НАЗНАЧЕНИЕ:

TOWER 7 предназначен для того, чтобы дать своим пользователям свободу использовать ее для всей механической обработки, необходимой для камня.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Прямолинейные и криволинейные резы;
Наклонные резы под углом от 0° до 90°;
Сверление;

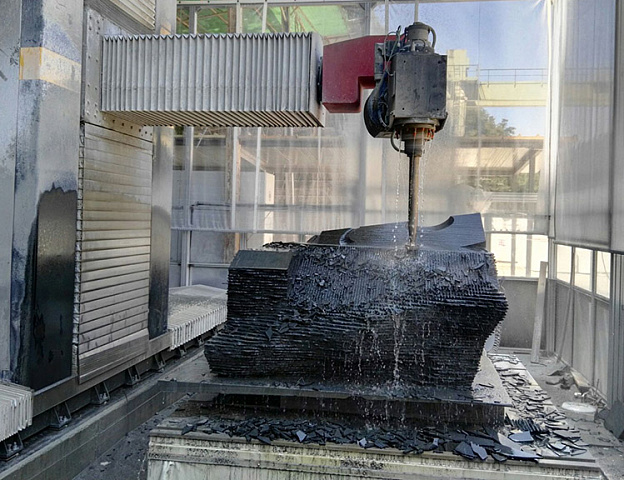

Фрезерование;
Выборка и обнижение;
Модинги, карнизы;

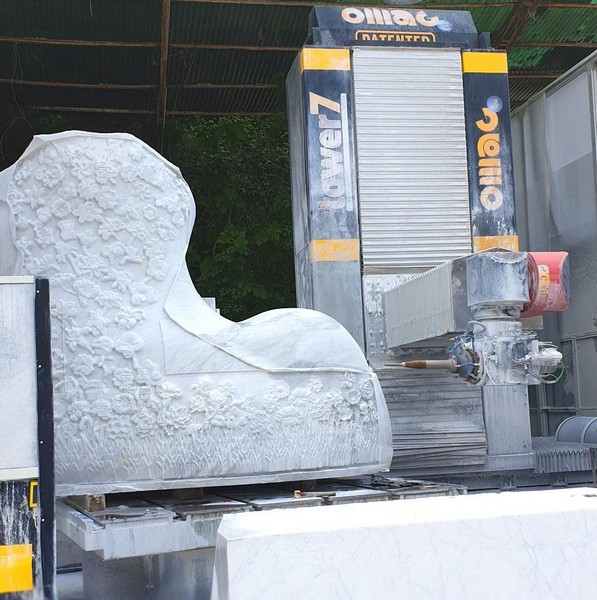

Барельефы, гравировка.

СХЕМЫ ОБРАБОТКИ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

TOWER 7 - это обрабатывающий центр с ЧПУ с 7 интерполированными осями. Станок отличается чрезвычайно жесткой и надежной конструкцией .Станок объединяет в себе весь опыт и технологии, которые производитель накопил заболее чем 40 лет, чтобы предложить машину с безграничными возможностями.
TOWER 7 имеет на 50% более высокую жесткость, чем антропоморфный робот, но предлагает те же движения.
TOWER 7 предназначен для того, чтобы дать своим пользователям свободу использовать ее для всей механической обработки, необходимой для камня.
Его настраиваемые размеры позволяют заказчикам иметь машину, отвечающую их собственным требованиям.

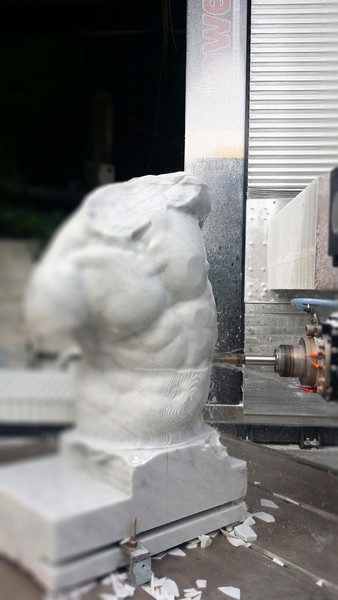

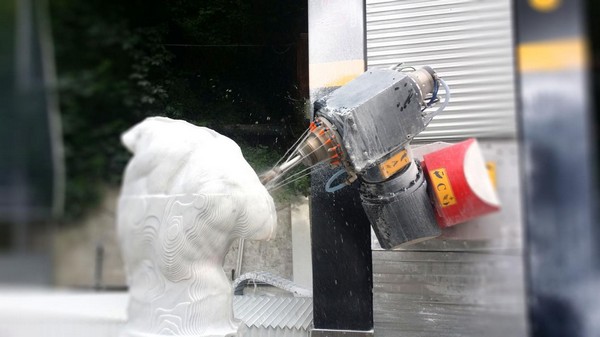

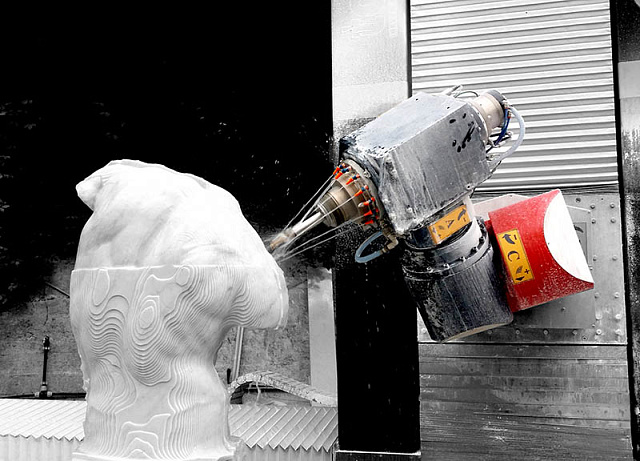

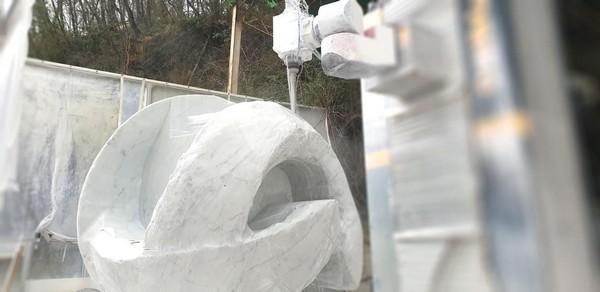

TOWER 7 способен выполнять все виды работ: трехмерную механическую обработку, изготовление кухонных топов, скульптуру, токарную обработку.
TOWER 7 имеет разработанный OMAG электрошпиндель мощностью 54 л. с., который может поддерживать диск диаметром 1200 мм.
7 интерполированных осей, которые имеет станок, позволяют обрабатывать каждую часть заготовок.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

OMAG ШПИНДЕЛЬ ISO50

Синхронный двигатель. Модель MSS 240HA1;
Крутящий момент 240 Нм (S1) при 1000 об/мин;
Крутящий момент 372 Нм (S6) при 1000 об/мин;
Мощность (S1) 40кВт - 54 л.с.;
Мощность (S6) 56 кВт - 76 л.с.;
Скорость вращения 0 - 8000 об/мин;
Диаметр фланца Ø 300 мм;
ISO 50 инструментальная оснастка;
Воздуходувка для чистки гарантирует идеальное сцепление конического держателя инструмента;
Управляемый масляный поршень обеспечивает освобождение конуса держателя инструмента; Внешнее и внутреннее охлаждение инструмента;
Внешнее и внутреннее охлаждение инструмента
Электрошпиндель с системой жидкостного охлаждения;
Чиллер 7,4 кВт;
Конус ISO50 с диском и кожухом для Ø 625 мм (посадка 80 мм);
Отдельное место для хранения диска.

ПЕРЕМЕЩЕНИЯ ПО ОСЯМ

X ось 2500 мм. Скорость до 60 м/мин.;
Z ось 1700 мм. Скорость до 60 м/мин.;
Y ось 1300 мм. Скорость до 60 м/мин.;

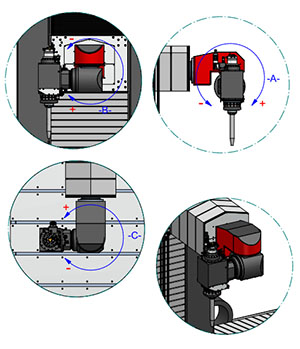

B ось Вращение головы 0° ± 190° (380°);
А ось Вращение головы 0° ± 190° (380°);
C ось Вращение головы 0° ± 190° (380°);
U ось Непрерывное вращение стола.

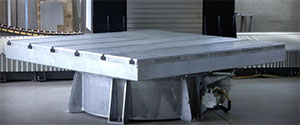

РАБОЧИЙ СТОЛ

Размеры стола 2400 x 2200 х 760 мм;
Нагрузка на стол 25 000 кг

ДВА ДВИГАТЕЛЯ

Два косозубых колеса.

МАГАЗИН ИНСТРУМЕНТА НА 12 ПОЗИЦИЙ

Он состоит из механического зонда для проверки реальной толщины камня.

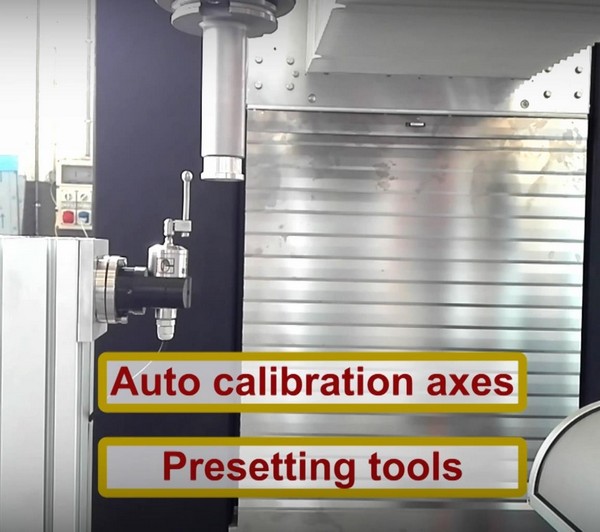

ПРЕДУСТАНОВКА ИНСТРУМЕНТОВ, РАСЧЕТ СМЕЩЕНИЙ И ИЗНОСА И РАДИУСА СИСТЕМА УПРАВЛЕНИЯ СТАНКОМ

Электронный пресеттер инструмента для автоматического расчета смещений и износа. После тестирования ЧПУ автоматически предпринимает меры для улучшения производительности и инструмента. Это устройство способно измерять радиус лезвия пилы, а программное обеспечение автоматически заполняет таблицы инструментов.

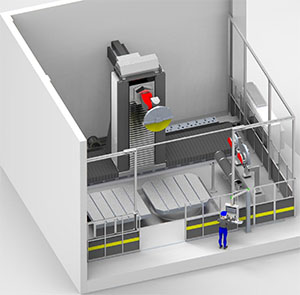

ДОСТУП К РАБОЧЕЙ ЗОНЕ

Весь доступ к рабочей зоне машинызакрыт дверьми согласно европейским стандартам.

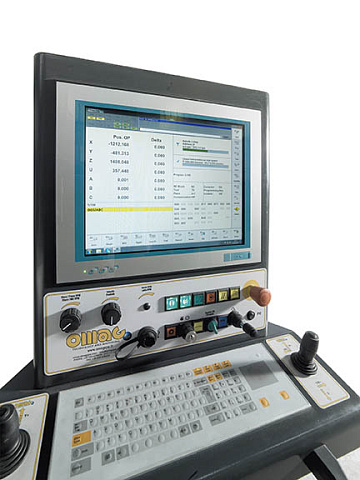

СИСТЕМА УПРАВЛЕНИЯ СТАНКОМ

Панель управления оснащена 19-дюймовым цветным сенсорным ПК;
Клавиатура ПК;
Двойной джойстик для ручного перемещения по осям;
Телесервис для удаленной диагностики;
Вспомогательный ручной пульт управления, соединенный кабелем с главным пультом управления;
Электрический шкаф, содержащий все электрические и электронные элементы управления машиной, включая кондиционер, ИБП для ПК и внутреннее освещение;
Машина оснащена системой ЧПУ NUM, подходящей для самых сложных 7 осевых рабочих циклов.

EASY STONE ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Премиум пакет;
Система антистолкновения.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ EUREKA ROBOT MILLING LITE

EUREKA вычисляет оптимизированные движения робота или станка и любых осей (например, поворотного стола), имитируя все аспекты механической обработки. Программное обеспечение индивидуализирует проблемы (столкновение, концевой выключатель и т. д.) и предлагает решения для их решения. Модуль управления внешними осями используется для моделирования вспомогательных осей.

Программное обеспечение автоматически активирует интерполяцию оси с оптимизацией положения робота / оси для достижения желаемой механической обработки. Программное обеспечение добавляет инструменты, чтобы найти наилучший подход к осям во время перемещения.

КОНУС ISO50 С ДИСКОМ

Конус ISO50 с диском и кожухом для Ø 625 мм (посадка 80 мм). Отдельное место для хранения диска.

ЭЛЕКТРИЧЕСКИЙ ШКАФ

Корпус всех электрических и электронных органов управления с защитой IP54. Изменение напряжения до ± 10% от номинального значения. Электрический шкаф оснащен системой контроля температуры и влажности воздуха для правильного функционирования всего управляющего оборудования.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Станок оснащен централизованной системой приводимой в действие числовым программным управлением для автоматической смазки всех движущихся частей станка.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Руководство по эксплуатации станка;
Электрические схемы;
Руководство по программированию ЧПУ;
