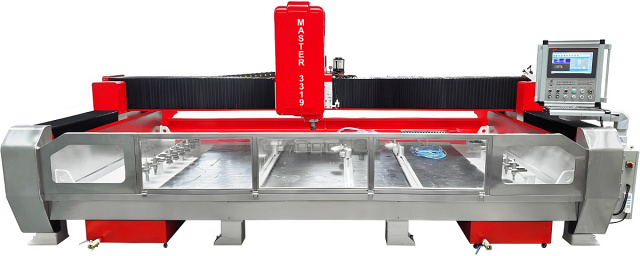

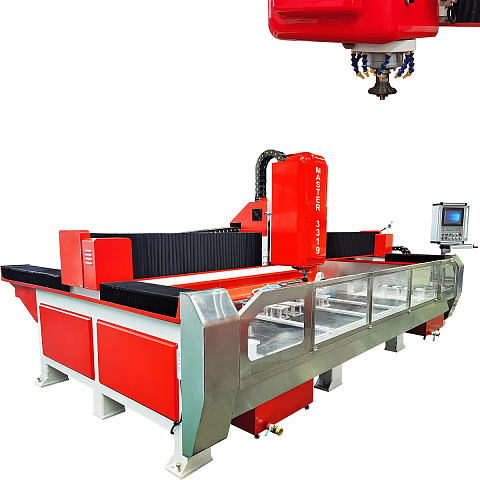

Обрабатывающий центр по камню с ЧПУ STONECUT MASTER 3319
Количество осей: 3 шт.
Количество позиций инструмента: 20 шт.
Размер стола: 3300 х 1900 мм
Мощность: 9,5 кВт
- Станина из цельносварной металлической конструкции
- Итальянская система управления ESA и оригинальная CAD-CAM программа ZEUS
- Автоматический линейный магазин инструмента включает в себя 20 позиций
- Автоматическая система смазки
- Лазерный указатель траектории перемещения рабочей головы

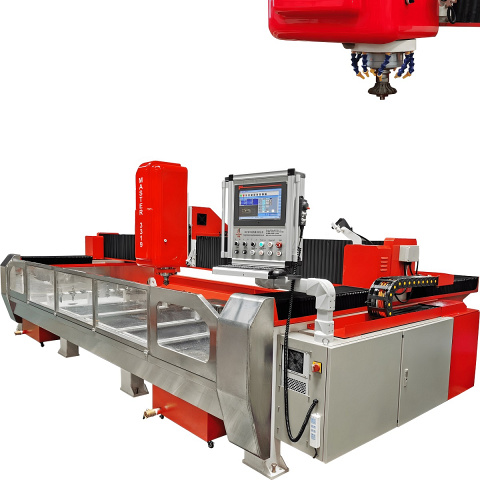

STONECUT MASTER 3319 - это многофункциональный рабочий центр с ЧПУ с 3 цифровыми интерполированными осями. Оснащен мощным электромотором с воздушным охлаждением мощностью 9.5 кВт, специально разработанным для длительного срока службы и эффективности, а также магазином для автоматической смены инструмента на 20 позиций.
Все движения по осям осуществляются посредством бесщеточных двигателей с высокой точностью по стальным призматическими стальными с 4-мя шариковыми каретками, защищенными сдвижными кожухами
Данный станок нашел широкое применение на предприятиях камнеобрабатывающей индустрии малой, средней и большой мощности.
Станина представляет собой цельносварную металлическую конструкцию. Все базовые посадочные плоскости, а также отверстия для крепления фрезеруются и сверлятся на станках ЧПУ за одну установку, что гарантирует высокую точность сборки.
Станина станка подвергается процедуре нормализации для снятия внутреннего напряжения металла, грунтуется и подвергается окрашиванию.
Рабочая зона станка огорожена спереди защитными дверьми для предотвращения загрязнения рабочего места оператора. Также в комплекте со станком идут два металлических бака для сбора грязной воды.

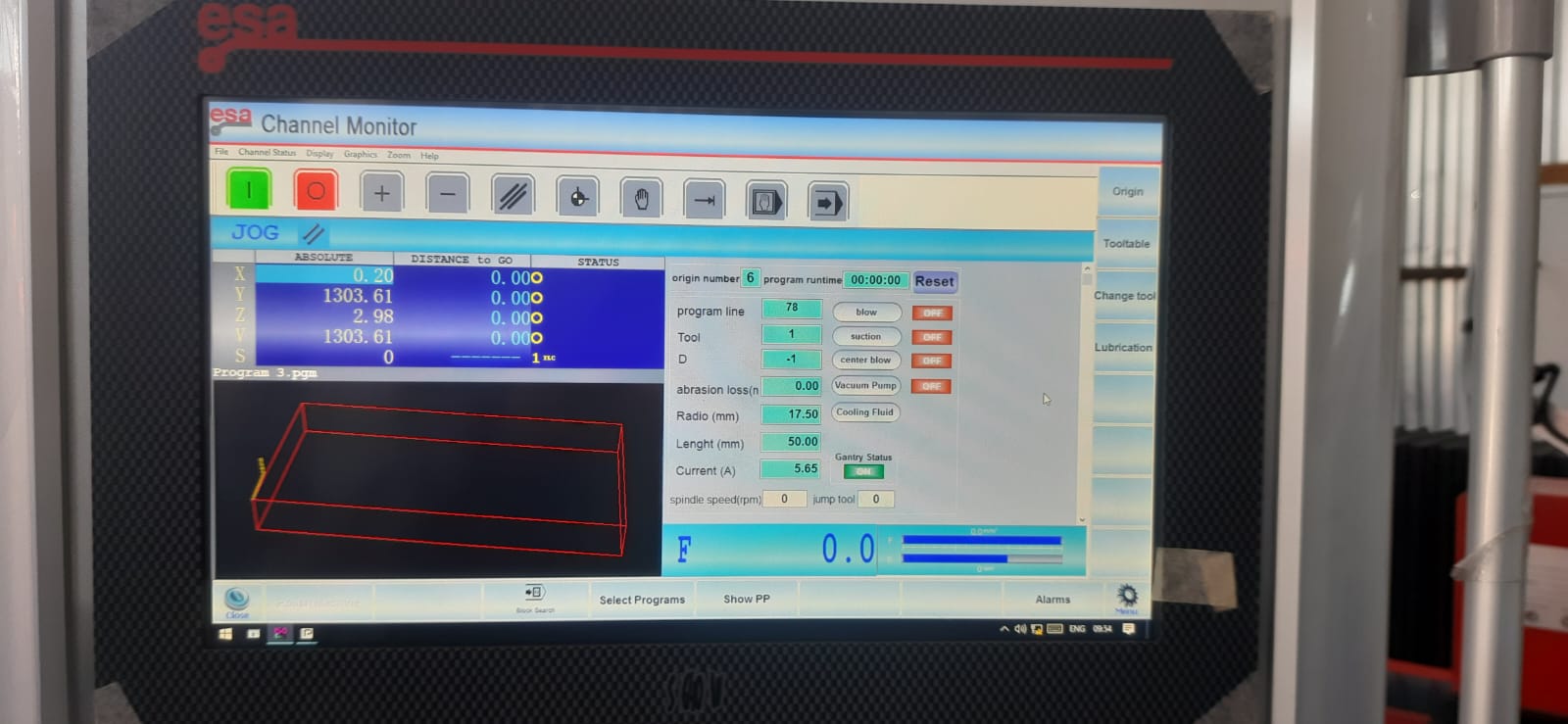

Итальянская система управления ESA и оригинальная CAD-CAM программа ZEUS. Система управления широко распространена в металлообрабатывающих, деревообрабатывающих, мебельных станках китайского производства. Программа обладает понятным и дружественным интерфейсом, позволяет работать со всеми известными форматами файлов (dxf, dwg, stl и т.д.)
.jpg)

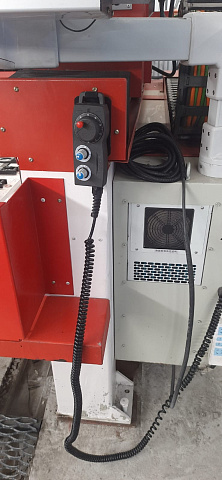

Для ручного изменения скоростей перемещения, оборотов шпинделя, а также ручного выполнения управляющей программы в случае необходимости.
.jpg)

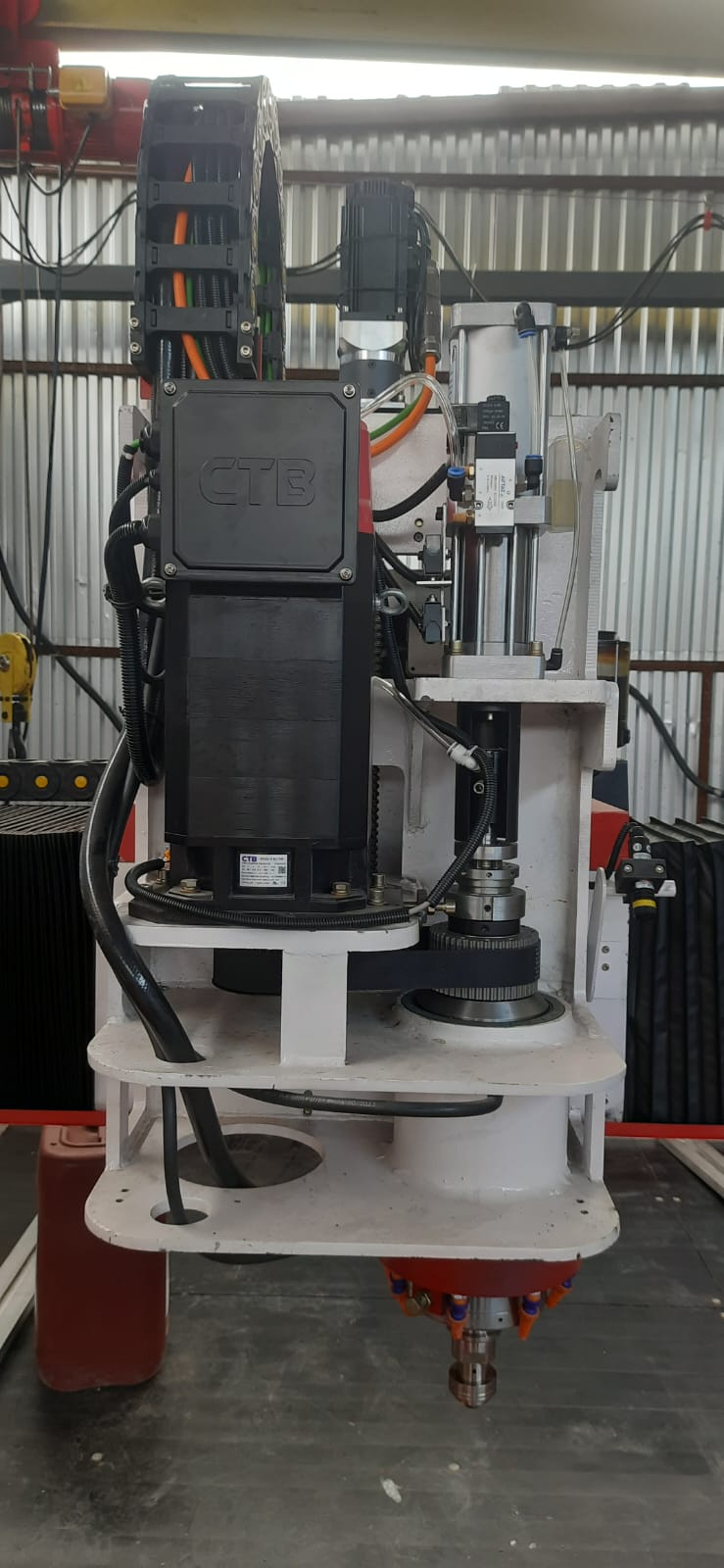

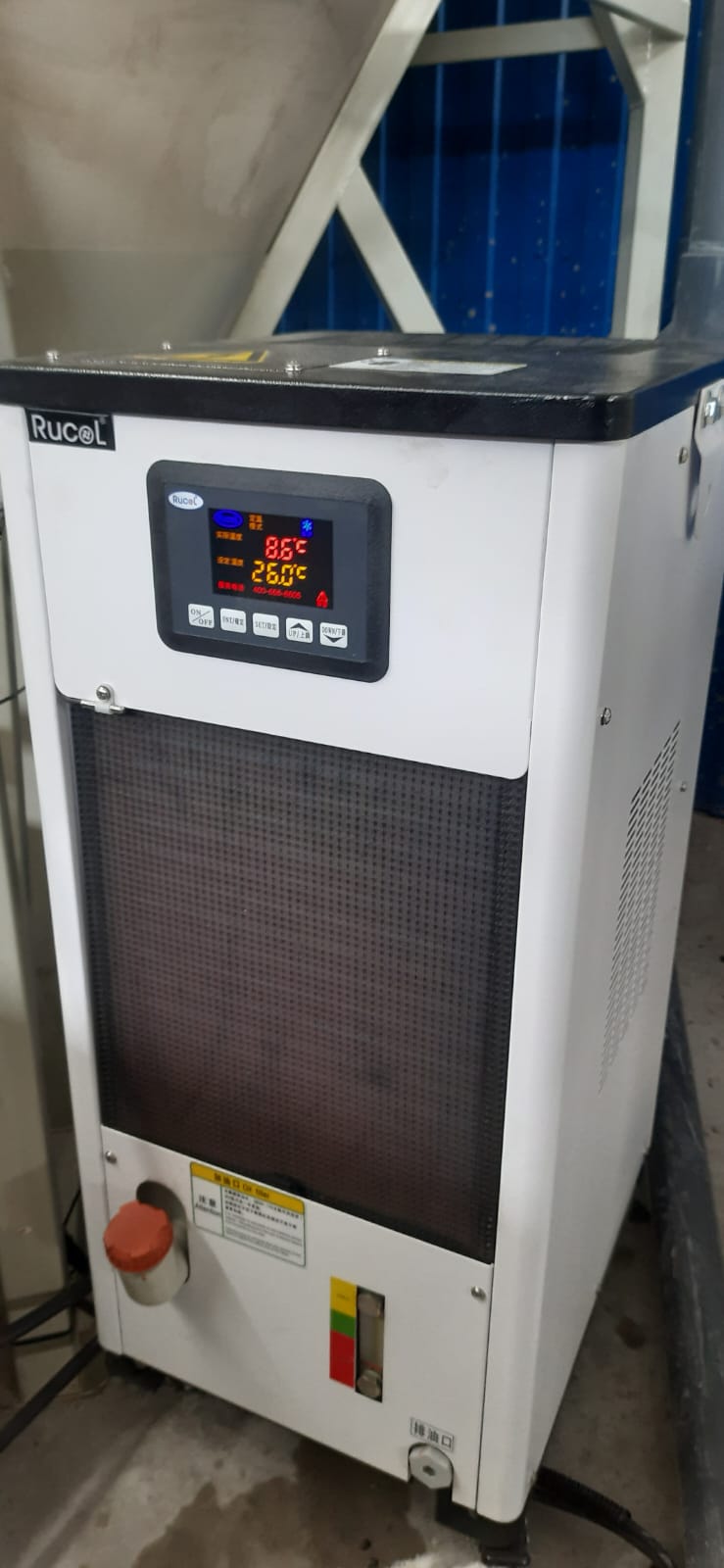

Мощность электромотора составляет 9,5 кВт. Рабочие обороты плавно регулируются в диапазоне от 0 до 8 000 об/мин. Передача вращения на шпиндель осуществляется через редуктор с помощью ременной передачи. Редуктор имеет собственный масляный чиллер для охлаждения, что полностью исключает перегрев и обеспечивает стабильную работу даже при больших и продолжительных нагрузках.
.jpg)
.jpg)

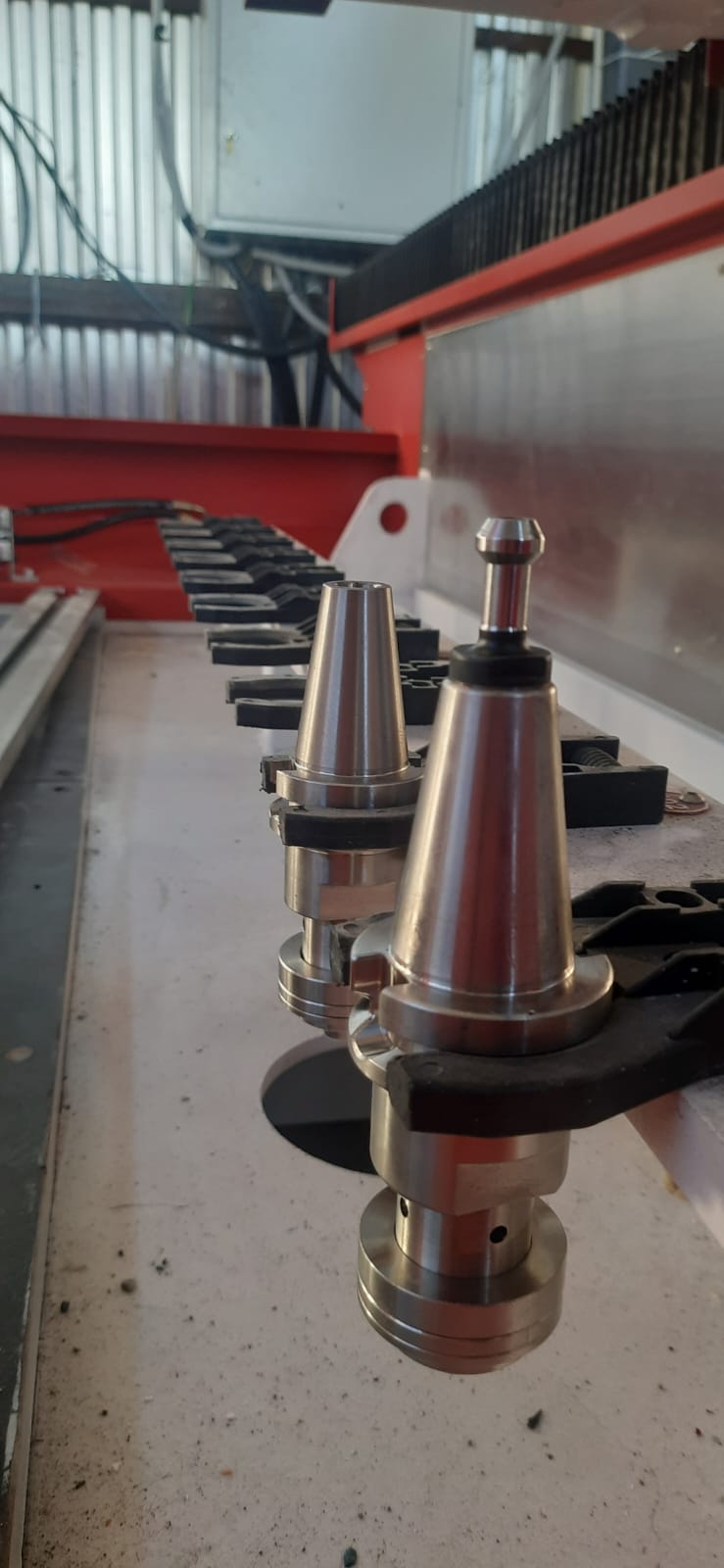

Включает в себя 20 позиций для различных фрез. В качестве инструментальной оснастки выступают промышленные конусы BT-40. Магазин инструментов расположен по боковым сторонам рабочей зоны.
.jpg)

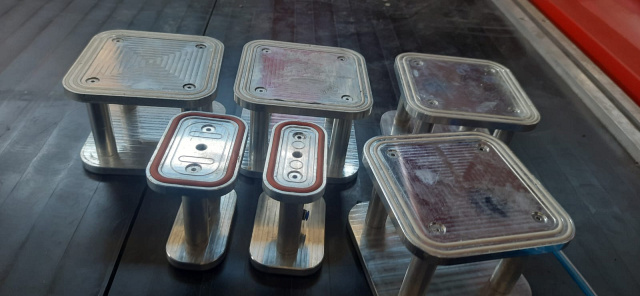

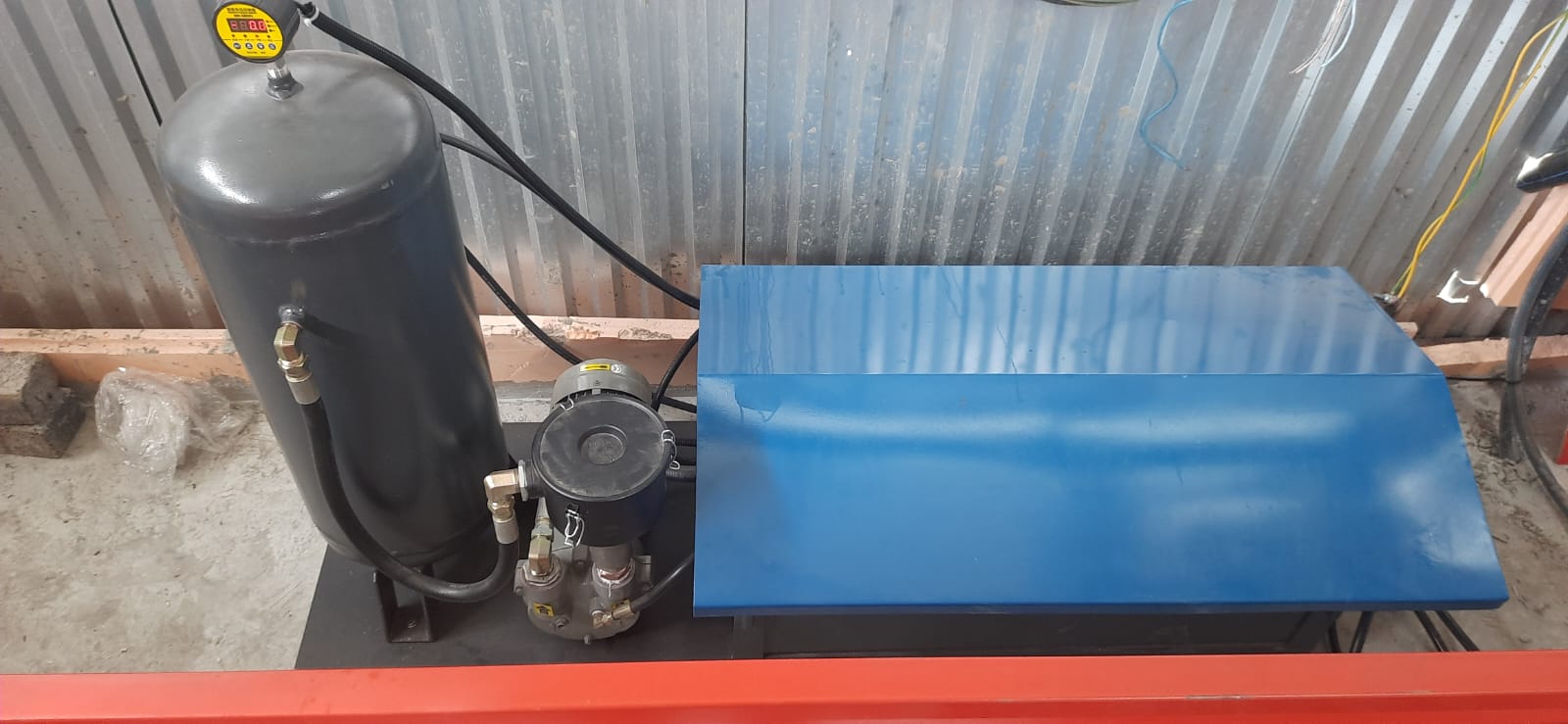

Предназначены для надежного крепления изделий во время обработки. Для их использования в комплект станка включен вакуумный генератор с воздушным фильтром, осушителем, ресивером.
.jpg)
.jpg)

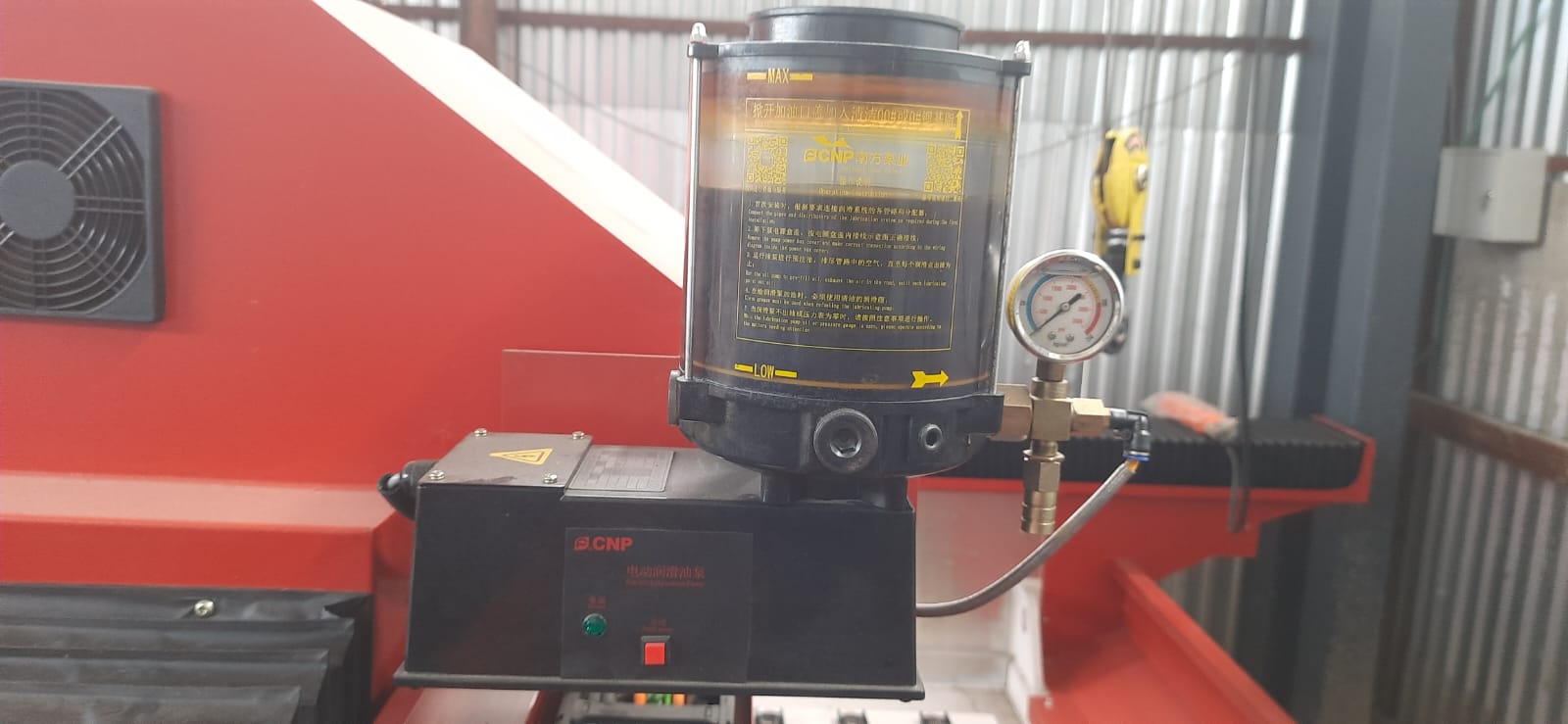

Осуществляет смазывание всех подшипников и направляющих станка в заданные временные интервалы, тем самым увеличивая срок их службы и не отвлекая внимание оператора от основной работы
.jpg)

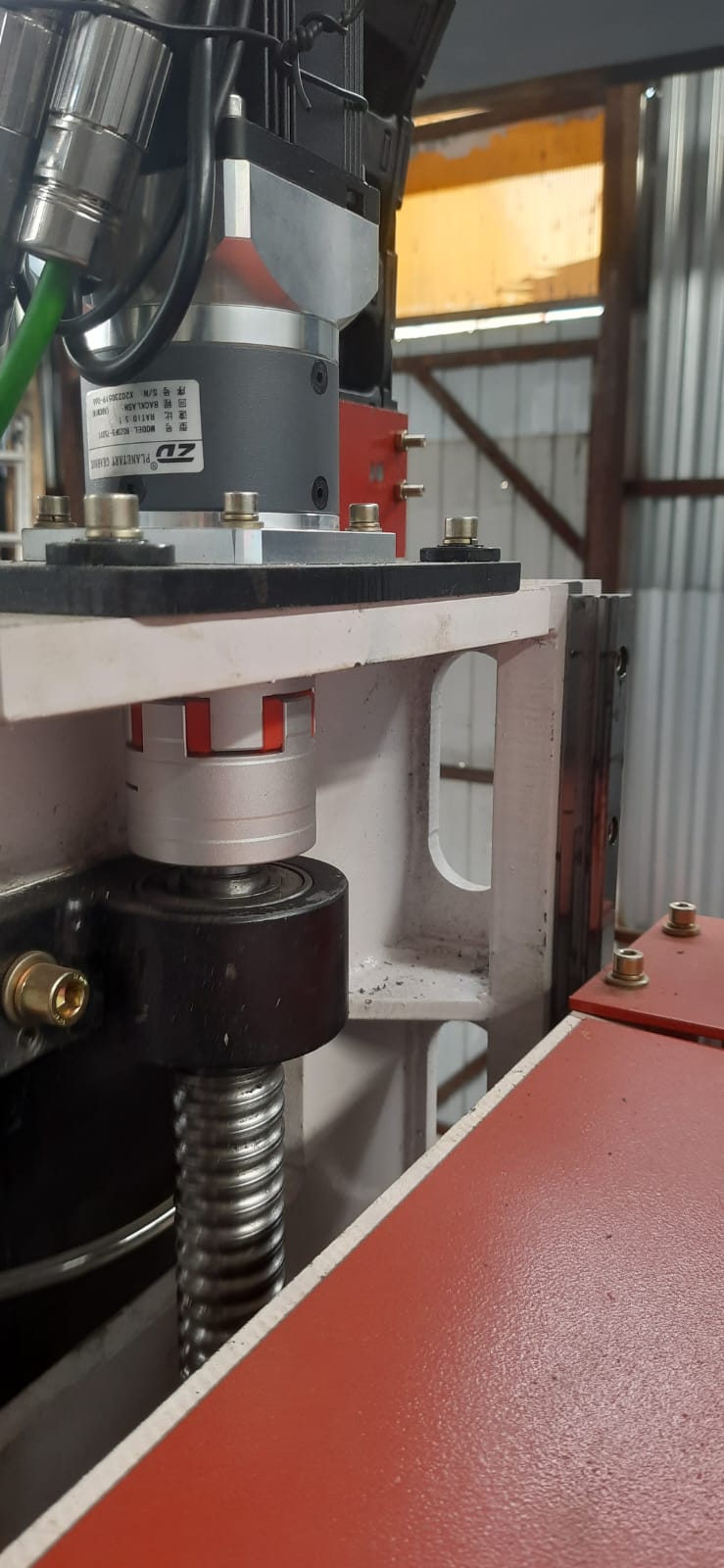

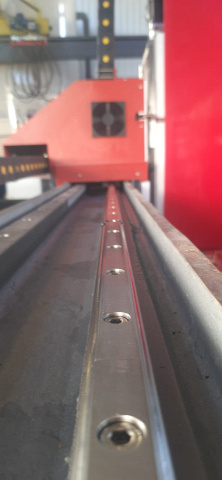

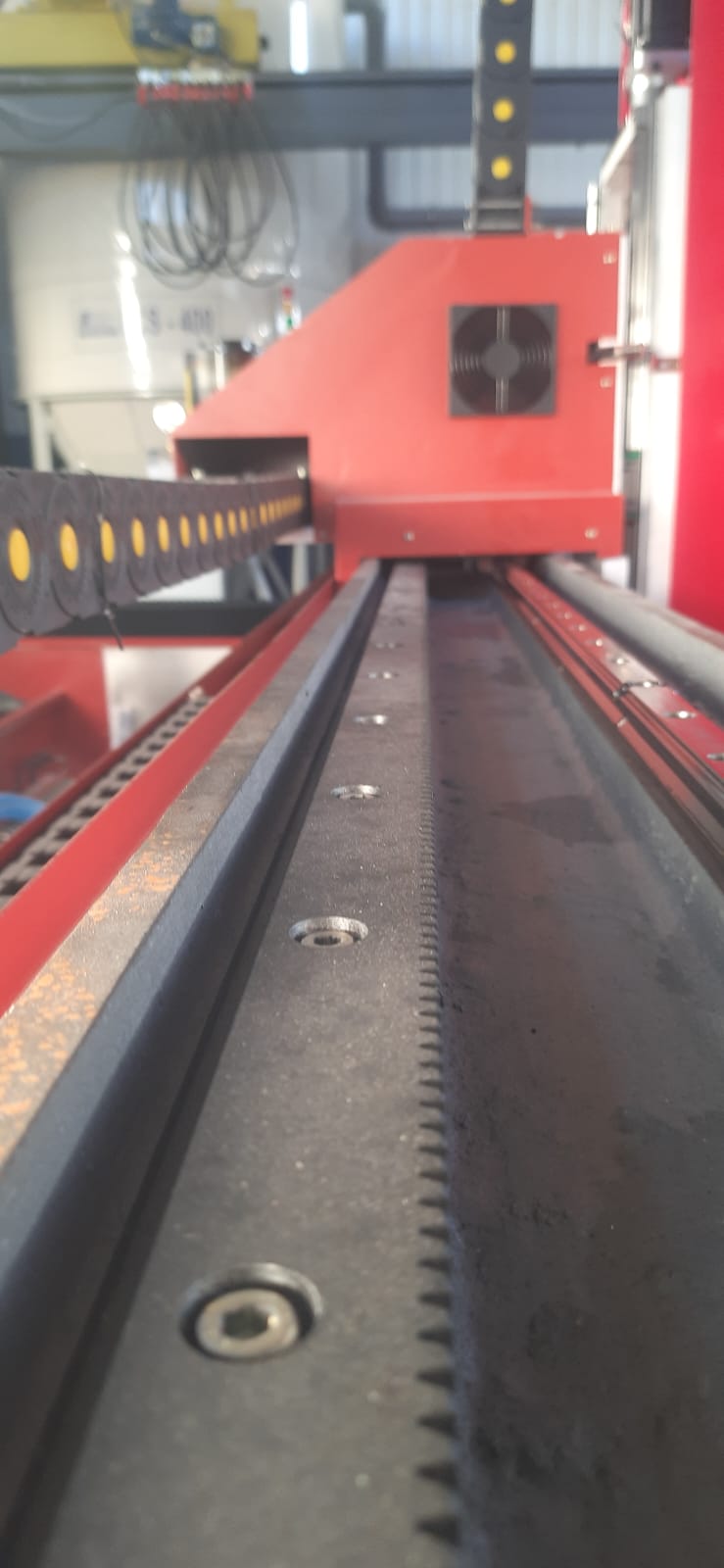

Осуществляется по призматическим направляющим и зубчатым рейкам. Перемещение по оси Z осуществляется по призматическим направляющим и с помощью ШВП. На всех осях установлены серводвигатели ESA. Защиту этих компонентов от грязи обеспечивают пластиковые кожухи – «гармошки».
.jpg)
.jpg)
.jpg)
Траектории перемещения рабочей головы для визуального контроля оператором правильности отработки управляющей программы
