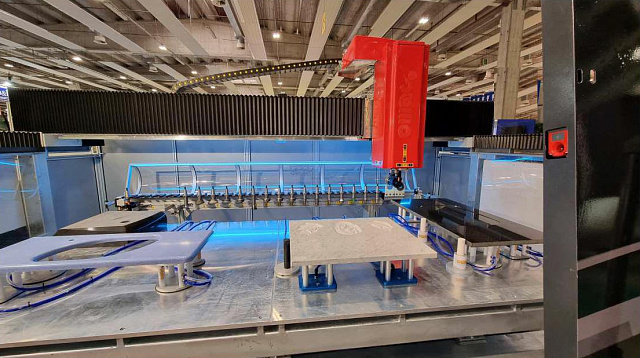

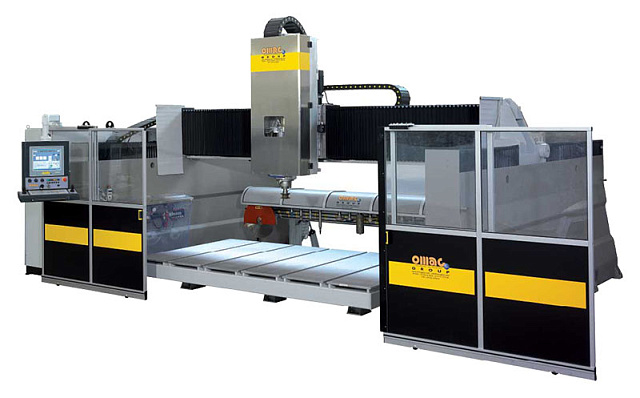

Обрабатывающий центр по камню OMAG Digimill

Поделиться
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
OMAG
Италия

Количество осей: 4 шт.

Количество позиций инструмента: 22 шт.

Размер стола: 3600 х 1500 мм

Мощность: 11 кВт

НАЗНАЧЕНИЕ:

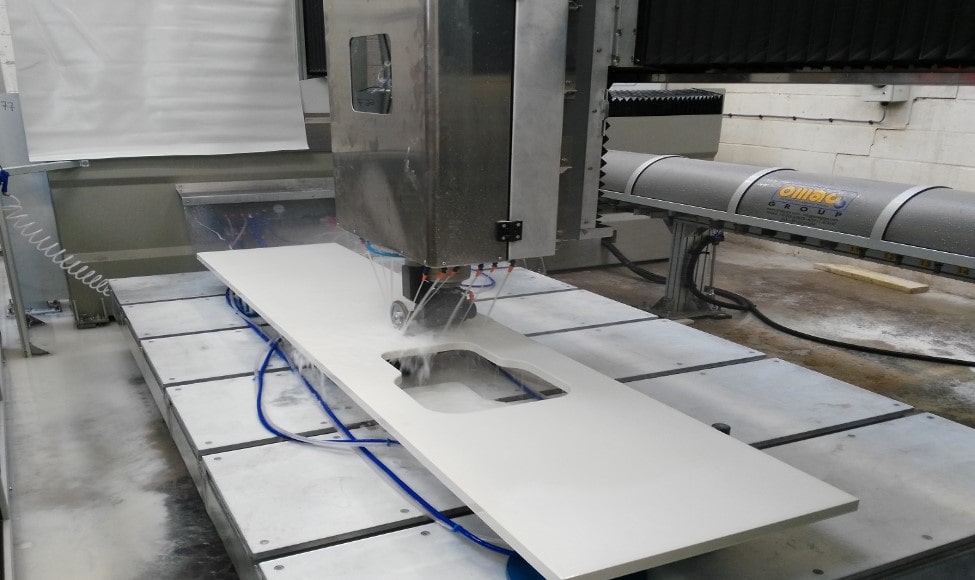

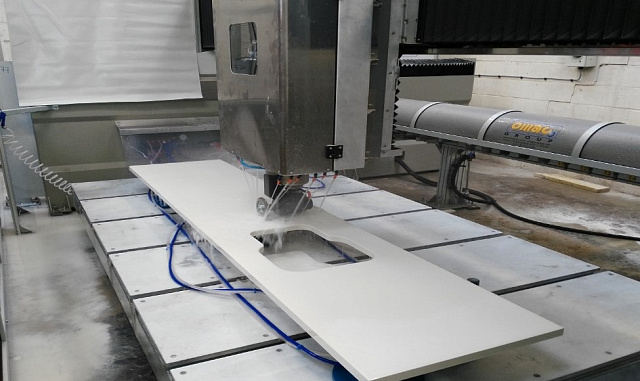

DIGIMILL предназначен для резки, профилирования, полировки, гравировки. Эта машина характеризуется чрезвычайно высокой жесткостью, точностью и производительностью при обработке изделий как из натурального камня так и искусственного камня и керамики.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

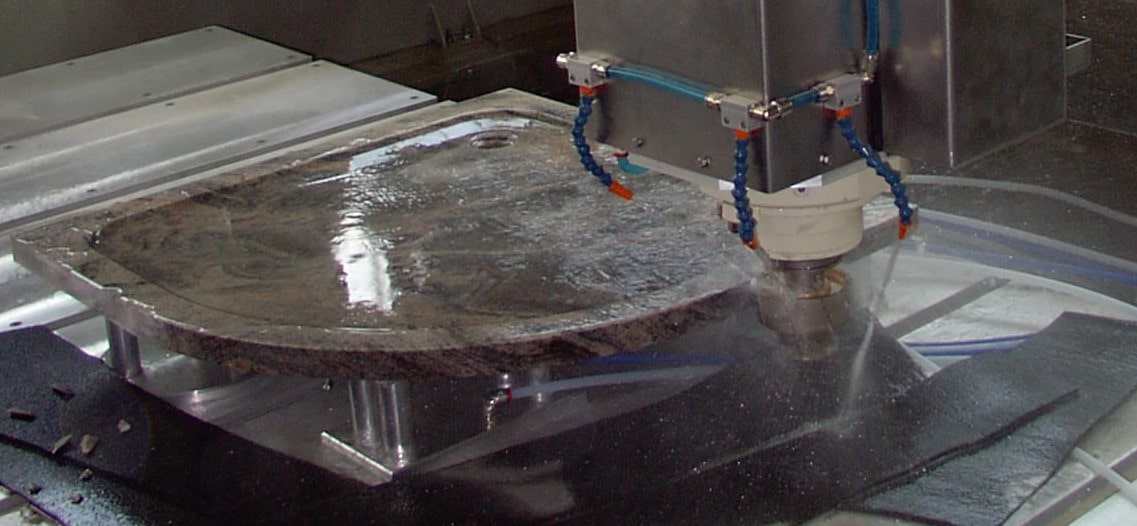

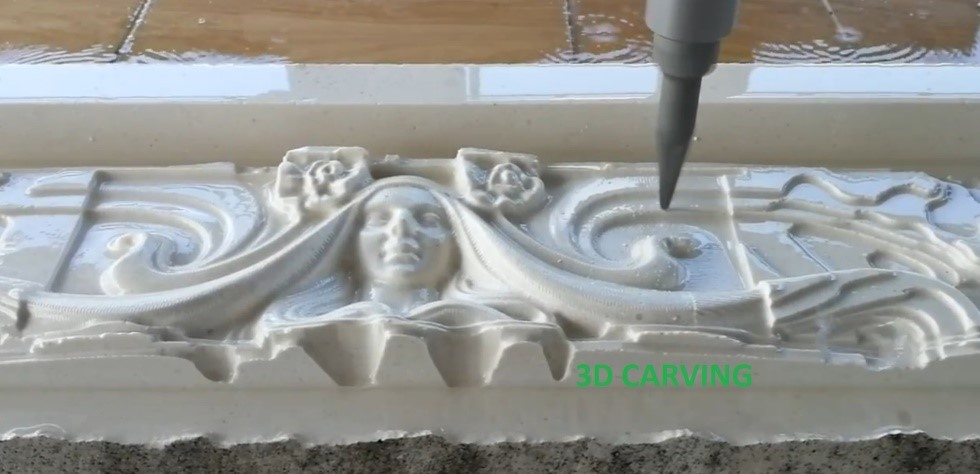

Концепция, с которой спроектирован обрабатывающий центр DIGIMILL, позволяет выполнять все виды работ: резку, сверление, полировку, скульптуру, гравировку, фрезерование самым быстрым способом и с большей точностью, включая также ВСЮ работу с 3D-поверхностями.

Вся модульная конструкция машины позволяет делать уникальную и индивидуальную конфигурацию для удовлетворения широкого спектра потребностей как непосредственных, так и будущих.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

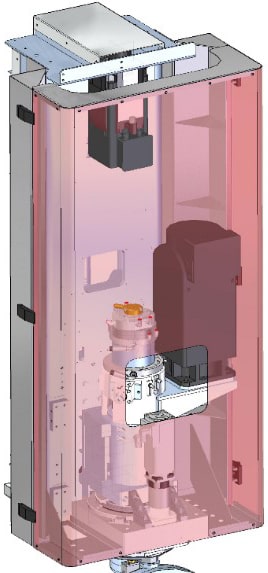

ШПИНДЕЛЬ С ИНСТРУМЕНТАЛЬНОЙ ОСНАСТКОЙ ISO40

  • Шпиндель большой мощности собственной разработки OMAG; Быстросменные конуса ISO 50;
  • Центральное отверстие с вращающимся соединением для пропускания охлаждающей воды для охлаждения инструмента;
  • Асинхронный трехфазный двигатель;
  • Мощность двигателя 11 кВт. 14,9 л. с. (S6), 9,2 кВт. 12,5 л. с. (S1);
  • Скорость вращения от 0 - 10 000 об/мин. Регулируется инвертором;
  • Ось T. Возможность изготовления наклонных сливных канавок для стока воды ± 0,28°.
  • Ось C. Предназначена для установки угловых агрегатов с пильными дисками, чашечными кругами для полировки. Бесконечное вращение.

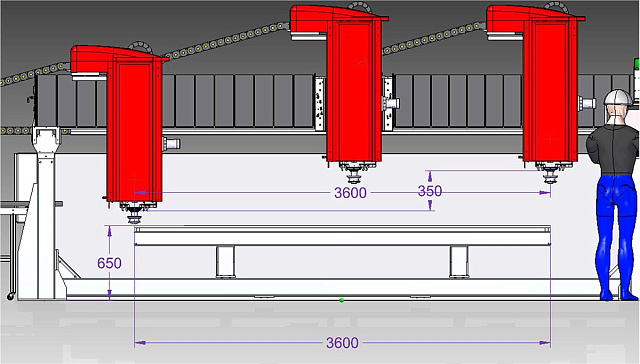

ПЕРЕМЕЩЕНИЯ ПО ОСЯМ

  • Все перемещения происходят по линейным направляющим с шарикоподшипниками, приводимыми в движение системой прецизионной реечной передачи для осей X и Y, а для оси Z - с предварительно нагруженной гайкой шарикового винта;
  • Перемещения осуществляется за счет использования бесщеточных двигателей, а измерение контролируется цифровыми энкодерами, установленными непосредственно на валу двигателя;
  • X Ось - 3600 мм. Скорость перемещения до 42 м/мин;
  • Z Ось - 350 мм. Скорость перемещения до 15 м/мин;
  • Y Ось - 1500 мм. Скорость перемещения до 42 м/мин;
  • Рабочий стол с алюминиевой рабочей поверхностью 3600 x 1600 мм, высота стола от пола - 650 мм;
  • Стол имеет стальной каркас, а рабочая поверхность алюминиевую обшивку;
  • Оцинкованная стальная основа;
  • Опорная поверхность без канавок или с канавками (выбор заказчика).

СТОЙКА ЧПУ

  • Новейшая цифровая компьютерная система числового управления;
  • Программное обеспечение EASYSTONE.

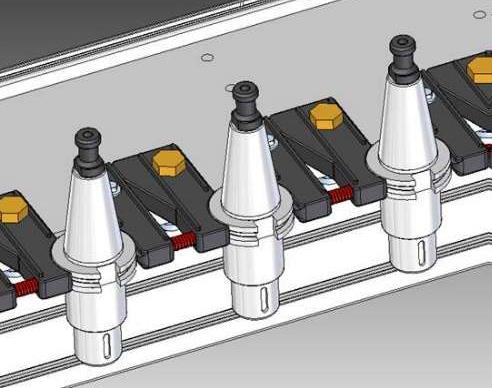

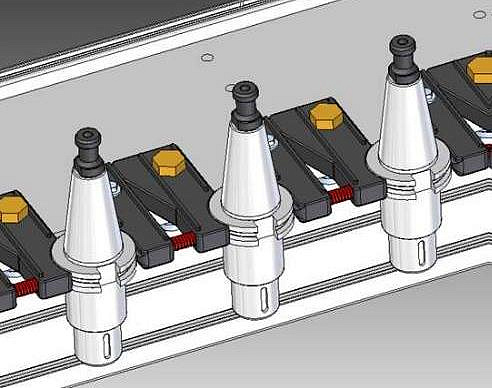

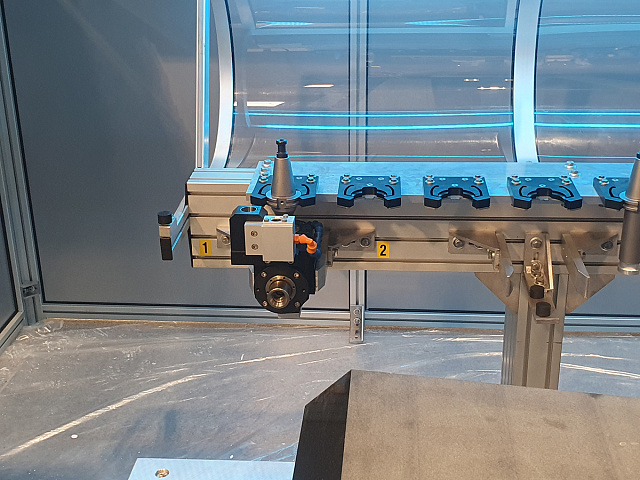

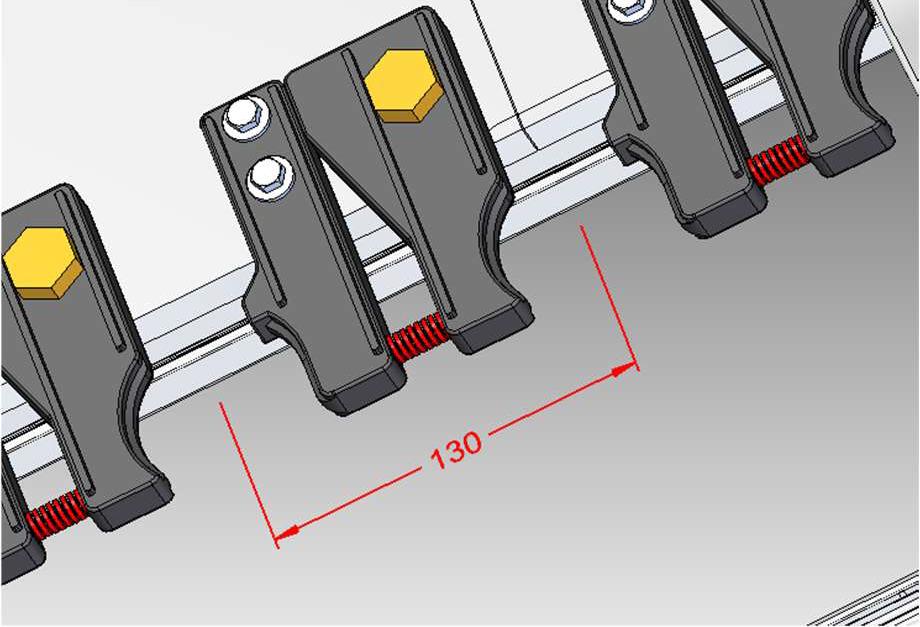

АВТОМАТИЧЕСКИЙ МАГАЗИН ИНСТРУМЕНТА

  • Пневматическая крышка обеспечивает защиту магазина инструмента;
  • 22 позиций для инструментов;
  • Автоматическая функция очистки держателя инструмента перед сменой инструмента;
  • Возможность установки 4-й оси "C", позволяет использовать режущие и полировальные устройства, установленные на агрегатах под углом 90°.

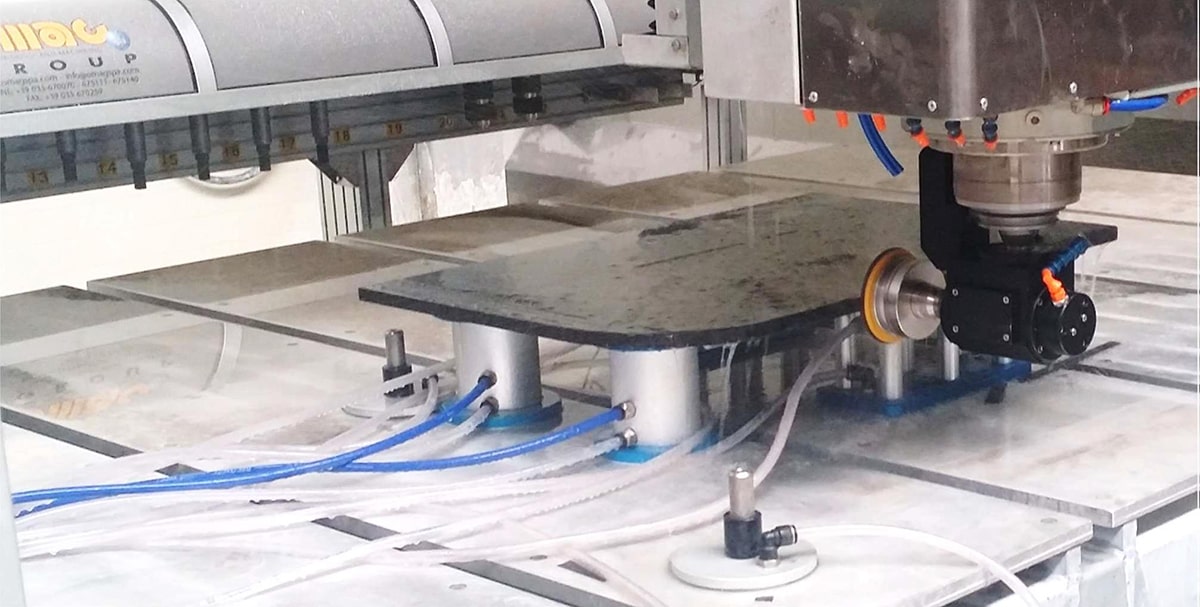

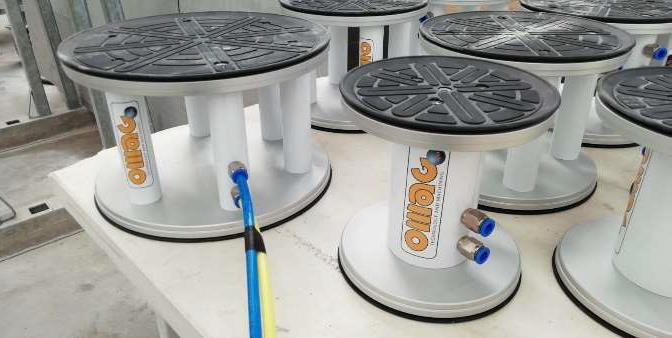

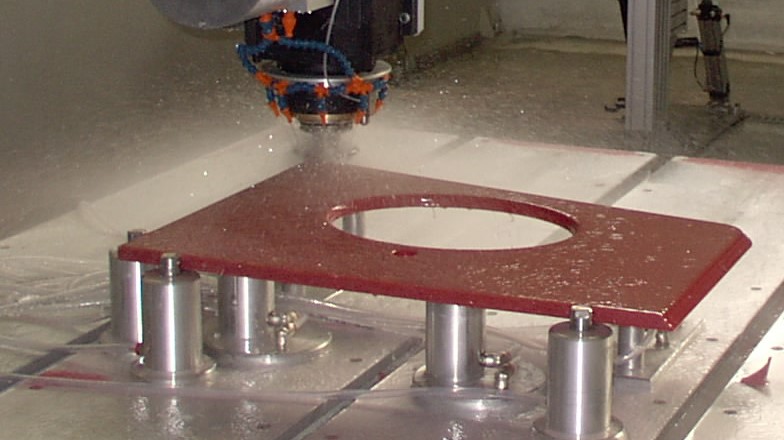

ВАКУУМНАЯ СИСТЕМА ФИКСАЦИИ

Вакуумная система для автоматической фиксации обрабатываемых деталей на столе состоит из:

  • Вакуумного насоса 25 м3;
  • Вакуумного коллектора при соединении 12 +12;
  • 10 присосок и 3 упоров;
  • Функция для выбора расположения присосок и контроля за отсутствием столкновения в процессе обработки.
  • Для каждой чашки автоматически указывается ее тип и размер. Машина в автоматическом или ручном режиме подсказывает оператору точное место на столе для каждой отдельной чашки.

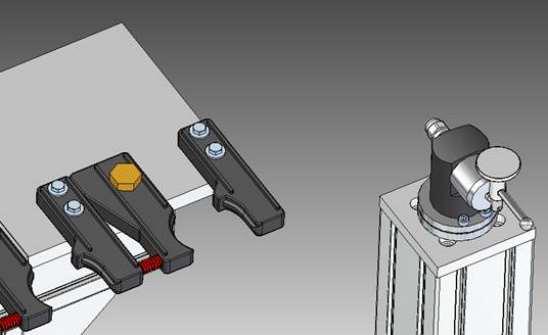

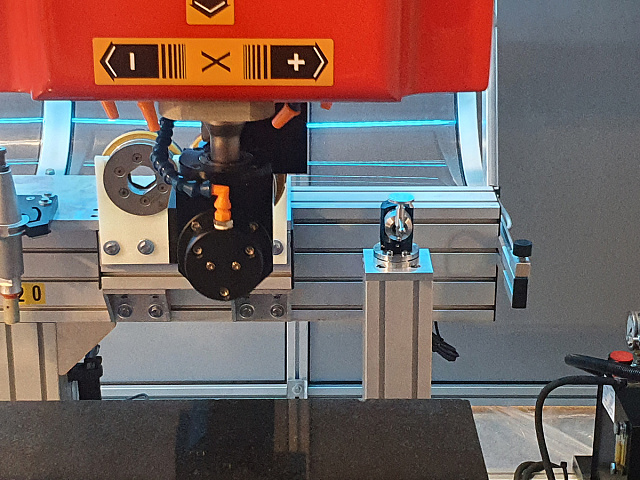

ПРЕДУСТАНОВКА ИНСТРУМЕНТОВ, РАСЧЕТ СМЕЩЕНИЙ И ИЗНОСА

Автоматическое хранение профиля инструмента позволяет точно и эффективно работать с любым типом материала. Электронный зонд с помощью автоматического цикла (активируемого по выбору пользователя) "касается" профиля на большем количестве точек, чтобы точно восстановить фактические размеры инструмента. Измеренные данные хранятся в инструментальном столе станка. Поставляемое программное обеспечение позволяет контролировать фактический расход и эффективность каждого инструмента.

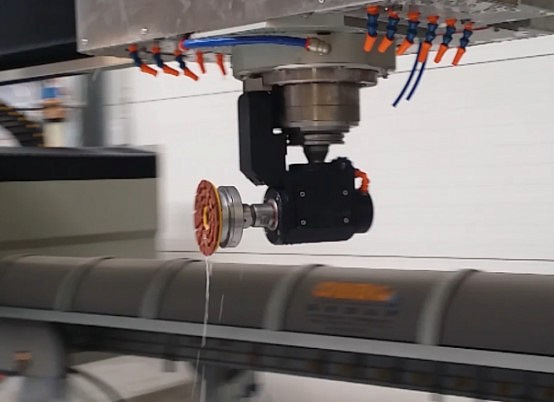

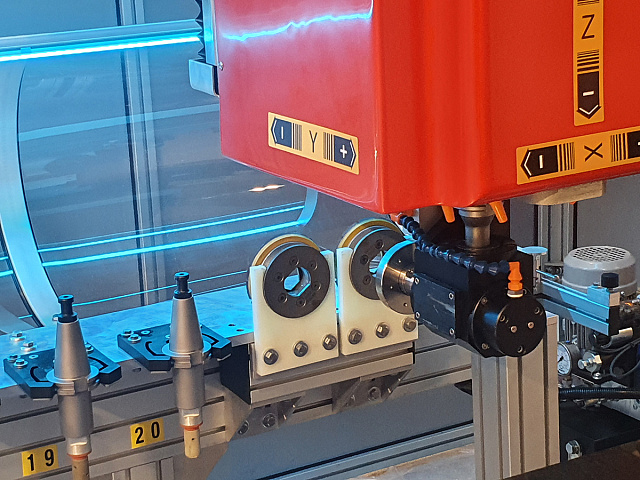

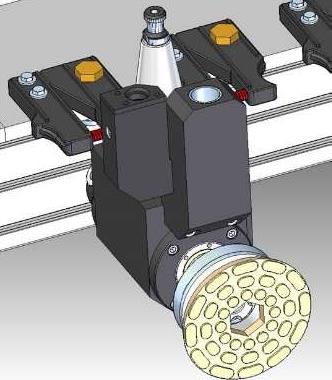

ОСЬ С. ВРАЩЕНИЕ РАБОЧЕЙ ГОЛОВЫ НА 360°

  • Позволяет непрерывно вращать рабочую голову на 360°;
  • Угловой агрегат для фрезерования - максимальное вращение 6000, соединение 1/2 Gas;
  • Максимальный диаметр устанавливаемого инструмента Ø 150 мм;
  • Переходный штифт между 1/2" и магнитным адаптером;
  • Угловой агрегат для резки - максимальное вращение 3000, диск Ø 500 мм.

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ

Централизованная автоматическая система смазки с принудительным впрыском для осей X, Y и Z, управляемая ЧПУ с заданными интервалами, без ручного вмешательства и без остановки станка. Имеется контроль давления и сигнализация о минимальном уровне смазки в баке.

ФРОНТАЛЬНАЯ ЗАЩИТА

Раздвижные двери с ручным открыванием с широкими смотровыми окнами, выполнены согласно правилам.

КОНСОЛЬНЫЙ ПУЛЬТ УПРАВЛЕНИЯ СТАНКОМ

  • 19” сенсорный экран;
  • Электрический шкаф содержит:
    • трансформаторы для выработки питающего напряжения для осевых двигателей, а также вспомогательного и управляющего напряжения;
    • модульный блок для управления осями и шпиндельным двигателем, состоящий из силового питателя и питающих модулей;
    • элементы защиты, состоящие из предохранителей и устройств для защиты различного оборудования от любого возможного короткого замыкания.
  • Система ИБП соединена с ПК и управлением станком с ЧПУ;
  • Внутреннее освещение шкафа;
  • Кондиционер для поддержания постоянной температуры внутри электрического шкафа;
  • Кнопка аварийного выключения.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

19 дюймовый экран
Система ЧПУ NUM
Кондиционер электрошкафа и LED подсветка
Автоматическая централизованная система смазки
Дополнительный ручной пульт управления станком
Инструментальный магазин 22 позиции
Автоматическая система предварительной настройки инструмента, расчета смещений и износа
Автоматическая система для контроля толщины заготовки
Вакуумный насос в комплекте с 10-ю вакуумными присосками двойного действия
Защитные раздвижные двери
OMAG Электрошпиндель мод. VS14E/4

  • Инструментальная оснастка ISO40 – 20 шт.
  • Мощность шпинделя (S6) 9,2 кВт
  • Макс. обороты 10.000 об/мин



ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

Ось T. Возможность изготовления наклонных сливных канавок для стока воды ± 0,28°
Ось C. Предназначена для установки угловых агрегатов с пильными дисками, чашечными кругами для полировки. Бесконечное вращение
Угловой агрегат для пильного диска
