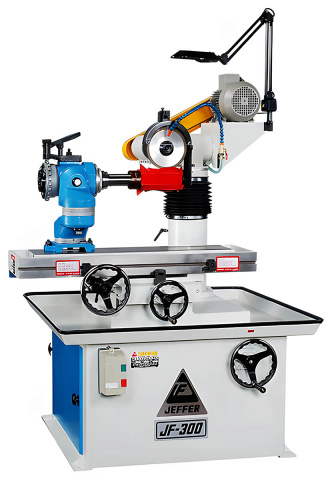

Универсальный заточной станок JF-300 JEFFER

JEFFER
ТайваньТайвань
1 508 918 р
В лизинг
Общая сумма лизинга1 953 772 Р
Ежемесячный платеж19 989 Р
Первый платеж754 459 Р
Срок лизинга60 месяцев
от 19 989 р/мес
Подробнее о доставке
1 $ = 74.04 P
Цена рассчитана по курсу ЦБ РФ на 02.03.2021
Связь с ведущим специалистом
face-company

Макс. длина ножей: 300 мм

Мощность: 1,7 кВт

Вес: 550 кг


Максимальные размеры насадных фрез (D x d x B), мм 400 х 50 х 300
Ø хвостовика концевой фрезы, мм 3 - 19
Максимальный ход рабочего стола, мм 355
Размеры алмазного шлифовального круга, мм 175 х 16
Частота вращения шлифовального круга, об/мин 5000
Напряжение питающей сети, В 380
Суммарная мощность, кВт 1,7
Габаритные размеры:
Длина, мм 1140
Ширина, мм 1170
Высота, мм 1600
Вес, кг 550

НАЗНАЧЕНИЕ:

Станок предназначен для заточки многозубого режущего инструмента применяемого в деревообработке и металлообработке – насадные фрезы, строгальные головки, концевой инструмент (хвостовые фрезы и сверла).


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются – насадные фрезы, строгальные головки, дисковые пилы, концевой инструмент (хвостовые фрезы и сверла).

Также станок рекомендуется для сервисных центров по заточке режущего инструмента.


СХЕМЫ ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

JF-300 JEFFER

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

JF-300 JEFFER

Линейные призматические направляющие изготовлены из высокопрочных износостойких сталей.

Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м).

JF-300 JEFFER

Перемещение рабочего стола (каретки) осуществляется за счет передачи шестерня-зубчатая рейка:

  • обеспечивается плавность перемещения заточного стола и процесса заточки;
  • исключает влияние человеческого фактора;

Ход стола регулируется при помощи подпружиненных упоров:

  • это значительно экономит время заточки и увеличивает производительность станка.
JF-300 JEFFER

Ограничители хода рабочего стола (каретки) представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола – это значительно экономит время заточки и увеличивает производительность станка.

JF-300 JEFFER

Поперечное перемещение заточного узла осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани, и как следствие увеличивается ресурс затачиваемого инструмента.

Минимальная величина съема материала с изношенной грани инструмента равна 0,02 мм.

JF-300 JEFFER

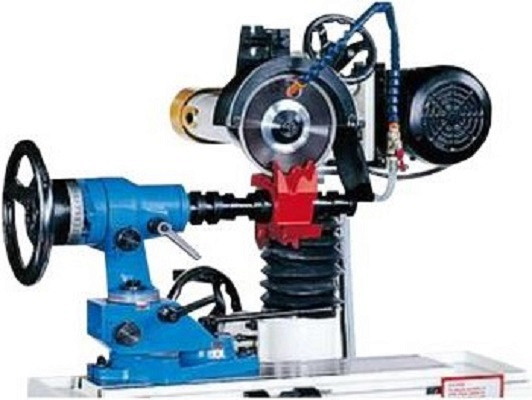

Приспособление для заточки насадных фрез и строгальных ножевых головок позволяет с высокой точностью устанавливать и затачивать фрезы и строгальные головки.

Делительная головка оснащена высокоточными насеченными лимбами и имеет 2 типа настройки на угол заточки – дискретную (с фиксированным шагом 15 градусов) и бесступенчатую (по шкале на определенный угол).

JF-300 JEFFER

В комплекте со станком поставляются оправки:

D = 25,4 мм – 1 шт., D = 40 мм – 1 шт., D = 50 мм – 1 шт.

Трехкулачковый / цанговый патрон – 1 шт.

Каждая оправка имеет конический хвостовик – за счет этого обеспечивается точность заточки и быстрая замена оправки при переходе с одного диаметра на другой (например, с 40 на 50 мм).

JF-300 JEFFER

Наклон, поворот и подъем заточного узла осуществляется по шкале при помощи маховика, что делает удобным процесс настройки станка перед заточкой.

Заданное положение заточного узла устанавливается при помощи фиксаторов.

JF-300 JEFFER

Смазка направляющих осуществляется по пластиковым трубкам расположенным на одном блоке в наиболее доступном от оператора-заточника месте.

JF-300 JEFFER

Станок оснащен системой подачи охлаждающей жидкости.

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

JF-300 JEFFER

Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Емкость бака около 40 литров.

JF-300 JEFFER

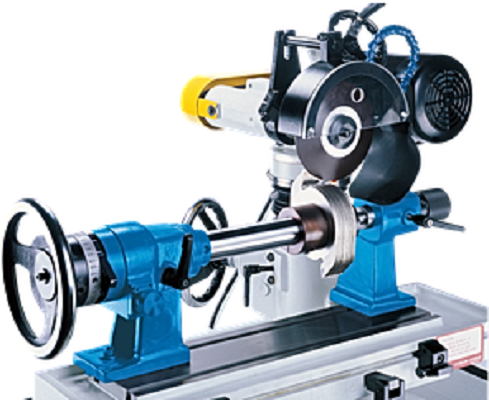

Специальное приспособление с задним поддерживающим центром позволяет затачивать наборные фрезы для сращивания длиной до 300 мм.

Применяемая делительная головка также оснащена высокоточными насеченными лимбами и имеет 2 типа настройки на угол заточки – дискретную (с фиксированным шагом 15 градусов) и бесступенчатую (по шкале на определенный угол).

JF-300 JEFFER

Приспособление для заточки ножей представляет собой плиту с зажимными струбцинами. Приспособление позволяет затачивать ножи с прямолинейной кромкой длиной ножей до 230 мм.

Приспособление зажимается на валу стандартной делительной головки, благодаря чему установка угла заточки осуществляется по градуированной шкале, что обеспечивает точность заточки.

JF-300 JEFFER

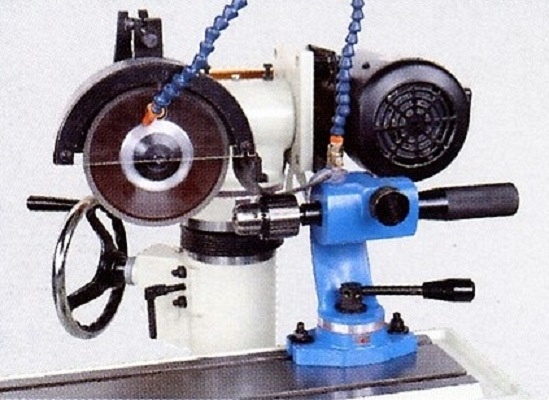

Приспособление Type-A для ручной заточки концевых спиральных фрез (из твердого сплава или быстрорежущей стали) представляет собой делительную головку с зажимным цанговым патроном. Приспособление позволяет затачивать концевые фрезы, как по впадине, так и по диаметру.

Приспособление устанавливается на заточной стол станка при помощи подставки и зажимается в Т-образных пазах.

Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале.
