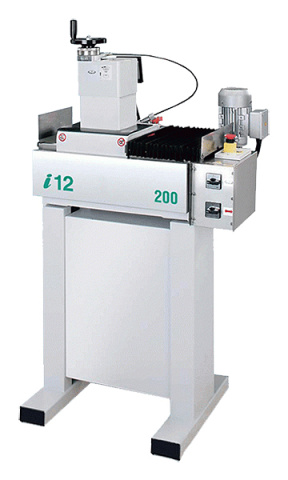

Станок для заточки твердосплавных ножей Ilmetech i12 200
Италия
Макс. длина ножей: 200 мм
Мощность: 2,2 кВт
Вес: 105 кг
| Максимальная длина обработки, мм | 200 |
| Максимальная ширина обработки, мм | 90 |
| Вертикальный ход шлифовального круга, мм | 30 |
| Минимальный съем материала ножа за один проход, мм | 0,005 |
| Максимальный съем материала ножа за один проход, мм | 0,05 |
| Ø шлифовального круга, мм | 125 – 150 |
| Скорость резания заточного круга, м/сек | 18,4 |
| Мощность электродвигателя шлифовального круга, кВт | 2,2 |
| Мощность привода насосной станции, кВт | 0,48 |
| Габаритные размеры: | |
| Длина, мм | 900 |
| Ширина, мм | 800 |
| Высота, мм | 1200 |
| Вес, кг | 105 |
НАЗНАЧЕНИЕ:
Станок предназначен для заточки профильных и плоских ножей из твердого сплава HM (твердосплавных пластин) по плоскости.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для производств, которые используют ножи длиной от 10 до 200 мм:
- деревообработка (столярные, домостроительные, лесопильные и мебельные производства)
- металлообработка (производства по обработке черных и легированных сталей, легкосплавных и композитных материалов и т.п.)
- сервисные центры по заточке дереворежущего инструмента
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | НАДЕЖНАЯ МАССИВНАЯ СТАНИНА Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Ванна станка выполнена из нержавеющей стали. Направляющие, по которым перемещается каретка, являются литыми с системой натяжения направляющей ленты. |
| | СПЕЦИАЛЬНАЯ МАГНИТНАЯ ПЛИТА Специальная магнитная плита выполнена из высококачественной стали и оснащена ниодимовыми цилиндрами, что позволяет фиксировать профильные и плоские ножи из твердого сплава (HM) Съемные латунные планки, установленные на магнитной плите, позволяют с высокой точностью выставлять все затачиваемые ножи в одну линию. |
| | КАРЕТКА С ЗАТОЧНЫМ УЗЛОМ Каретка с заточным узлом перемещается в автоматическом режиме за счет электропривода и цепной передачи. Благодаря этому обеспечивается плавность перемещения заточного узла и процесса заточки, а также исключается влияние человеческого фактора. |
| | МЕХАНИЗМ РЕГУЛИРОВКИ ВЕЛИЧИНЫ ОПУСКАНИЯ ЗАТОЧНОГО КРУГА Станок оснащен механизмом регулировки величины опускания заточного круга – автоматический съем. Принцип работы данного механизма заключается в самостоятельном опускании заточного круга на установленную по шкале величину после каждого цикла. Минимальная величина съема:
|
| | СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ Охлаждающая жидкость подается одновременно с 2-х сторон (справа и слева от заточного круга, благодаря чему в зоне заточки образуется масляный туман, который охлаждает ножи и заточной круг на протяжении всего рабочего процесса. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
| | ЗАМЕНА ЗАТОЧНОГО КРУГА Замена заточного круга является наиболее удобной для оператора-заточника, так как не требуется приложение усилий для его снятия/установки, что исключает возможность травматизма. Для замены заточного круга требуется поднять заточной круг в крайнее верхнее положение и ослабить гайку, которая фиксирует заточной узел. Затем наклонить заточной узел до упора, после чего, при помощи 2-х шестигранных ключей отвернуть планшайбу, фиксирующую заточной круг. Время, необходимое для замены круга составляет не более 2-х минут. |
| | БАК ДЛЯ СОЖ Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 40 литров. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| | СПЕЦИАЛЬНАЯ МЕХАНИЧЕСКАЯ ПЛИТА Специальная механическая плита за счет своей конструкции позволяет фиксировать плоские строгальные ножи и затачивать их пакетом (по 4 шт.). Плита на станке устанавливается вместо магнитной плиты. |
