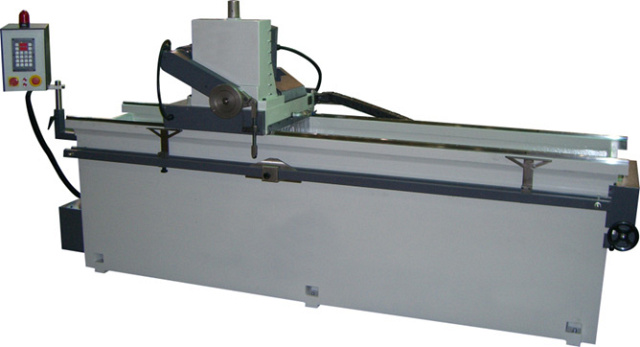

Станки для заточки промышленных ножей ABM. Модели OP 2000, OP 2500, OP 3000

ABM
ТурцияТурция
3 826 306 р
В лизинг
Общая сумма лизинга4 974 198 Р
Ежемесячный платеж51 017 Р
Первый платеж1 913 153 Р
Срок лизинга60 месяцев
от 51 017 р/мес
Связь с ведущим специалистом

Макс. длина ножей: 2000; 2500; 3000 мм

Мощность: 5,5 кВт

Вес: 1750; 2150; 2500 кг


Модель OP 2000 OP 2500 OP 3000
Длина ножей, мм 60 - 2000 60 - 2500 60 - 3000
Ширина ножей, мм 15 - 200 15 - 200 15 - 200
Толщина ножей, мм 3 - 20 3 - 20 3 - 20
Угол заточки ножей, °     0° - 90°
    0° - 90°
    0° - 90°
Размеры шлифовального круга, мм 200 х 90 х 50 200 х 90 х 50 250 х 90 х 50
Частота вращения шлифовального круга, об/мин 1400 1400 1400
Напряжение питающей сети, В 380 380 380
Суммарная мощность, кВт 5,5 5,5 7,5
Габаритные размеры:
Длина, мм 2850 3350 3850
Ширина, мм 600 600 600
Высота, мм 1200 1200 1200
Вес, кг 1750 2150 2500

НАЗНАЧЕНИЕ:

Станки предназначены для заточки лущильных, дробильных, рубильных, гильотинных и строгальных ножей по задней грани.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется для производств, которые используют ножи длиной от 60 до 3000 мм:

  • деревообработка (столярные, домостроительные, лесопильные и мебельные производства)
  • изготовление шпона, МДФ, ДСП и ОСБ плит
  • брикетирование древесной стружки изготовление пеллет
  • изготовление бумаги (бумажно-целлюлозная промышленность)
  • утилизация древесных и прочих отходов (пластмассы, стекла и т.д.)
  • форматная резка бумаги (типографии и рекламные агентства и т.п.)

Также станок необходим для сервисных центров занимающихся заточкой дереворежущего инструмента. Жесткая литая станина позволит добиться высокой точности заточки ножа.



СХЕМЫ ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станок для заточки дисковых пил мод. AL-805 UT.MA

НАДЕЖНАЯ МАССИВНАЯ СТАНИНА

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

Станок для заточки дисковых пил мод. AL-805 UT.MA

ЭЛЕКТРОМАГНИТНАЯ ПЛИТА

Электромагнитная плита выполнена из высококачественной стали и оснащена точными установочными упорами для фиксации ножей.

Станок для заточки дисковых пил мод. AL-805 UT.MA

ОБЛЕГЧЕННАЯ РЕГУЛИРОВКА УГЛА ЗАТОЧКИ

Облегченная регулировка угла заточки позволяет с высокой точностью и минимальными затратами времени устанавливать угол затачиваемых ножей (регулируется в диапазоне 0° – 90°).

Значение угла устанавливается по градуированной шкале – это значительно экономит время настройки станка перед заточкой и, как следствие, увеличивает производительность станка.

Станок для заточки дисковых пил мод. AL-805 UT.MA

КАРЕТКА С ЗАТОЧНЫМ УЗЛОМ

Каретка с заточным узлом перемещается в автоматическом режиме за счет электропривода и передачи шестерня-зубчатая рейка.

За счет линейных направляющих и 2-х пар линейных подшипников, по которым перемещается каретка обеспечивается плавность перемещения заточного узла.

Ход стола регулируется при помощи передвижных фиксаторов – это значительно экономит время заточки и увеличивает производительность станка.

Станок для заточки дисковых пил мод. AL-805 UT.MA

ПАНЕЛЬ УПРАВЛЕНИЯ

Все рабочие функции осуществляются при помощи панели управления. процесс заточки управляет при помощи контроллера.

С панели управления задается число проходов (двойных циклов). Отсчет циклов отображается на цифровом табло – автоматическая остановка работы станка.

8 скоростей хода заточного узла (каретки) в диапазоне 0-11 м/мин.

Станок для заточки дисковых пил мод. AL-805 UT.MA

АВТОМАТИЧЕСКАЯ НАСТРОЙКА СЪЕМА

Станок оснащен автоматической системой опускания заточного круга – автоматический съем (при помощи механического устройства).

Принцип работы данной системы заключается в самостоятельном опускании заточного круга на установленную по шкале величину после каждого цикла (двойного хода каретки). Автоматический съем при помощи шагового двигателя – опция (указывается при заказе станка).

Мин. величина съема:

  • 0,04 мм – при механической регулировке – стандарт
  • 0,01 мм – при помощи шагового двигателя – опция
Станок для заточки дисковых пил мод. AL-805 UT.MA

СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Охлаждающая жидкость подается одновременно с 2-х сторон (справа и слева от заточного круга, благодаря чему в зоне заточки образуется масляный туман, который охлаждает ножи и заточной круг на протяжении всего рабочего процесса).

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

Станок для заточки дисковых пил мод. AL-805 UT.MA

ШЛИФОВАЛЬНЫЙ КРУГ ДЛЯ ЗАТОЧКИ НОЖЕЙ

Применяемый шлифовальный круг представляет собой чашечный абразивный круг диаметром до 200 мм.

Станок для заточки дисковых пил мод. AL-805 UT.MA

БАК ДЛЯ СОЖ

Бак для сож выполнен из износостойкой стали.

Это с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Емкость бака:

  • 40 л – стандарт
  • 150 л – опция


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Станки для заточки промышленных ножей мод.i 30 110, 220, 300 Ilmetech (Италия)

МАГНИТНАЯ ПЛИТА ДЛЯ ЗАТОЧКИ НОЖЕЙ ИЗ ТВЕРДОГО СПЛАВА (HM)

Магнитная плита позволяет фиксировать профильные и плоские ножи из твердого сплава (HM). Ножи фиксируются за счет специальной конструкции плиты. Плита на станке фиксируется при помощи механического крепления, а также может фиксироваться на стандартную магнитную плиту.
