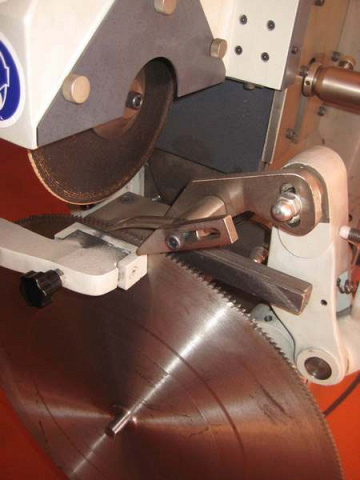

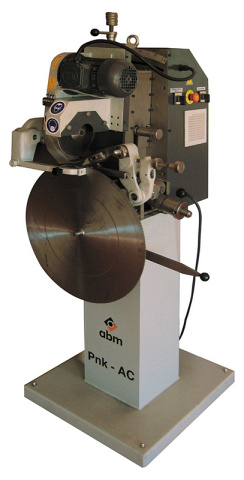

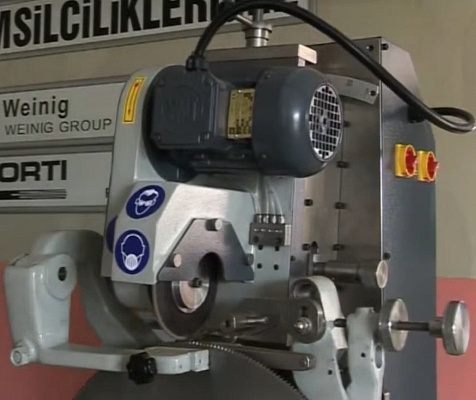

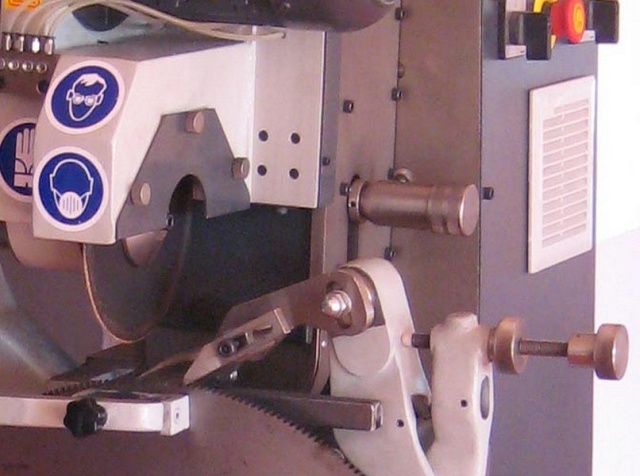

Станок для заточки дисковых пил ABM. Модель HSS PNK-AC

ABM
ТурцияТурция
Цена по запросу
Связь с ведущим специалистом
face-company

Макс. Ø дисковых пил: 800 мм

Мощность: 1,5 кВт

Вес: 375 кг

НАЗНАЧЕНИЕ:

Станок предназначен для заточки (по профилю зубьев) цельных дисковых пил, наружный диаметр которых 70 - 800 мм, из быстрорежущей стали (HSS), предназначенных для резки металла.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок является универсальным за счет широкого диапазона затачиваемых пил, рекомендуется для использования на металлообрабатывающих производствах.

Также станок необходим для сервисных центров занимающихся заточкой инструмента. Жесткая станина и вертикальное расположение пилы позволяют добиваться высокой точности заточки зубьев дисковых пил.


СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

Пила устанавливается вертикально – это позволяет ей не испытывать нагрузок при заточке.

Фиксация пилы осуществляется при помощи механического прижима.

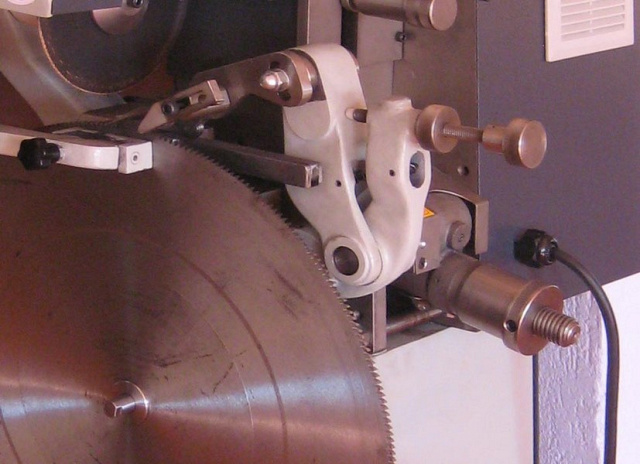

Пошаговое перемещение пилы на зуб осуществляется толкателем, работающим от электропривода, что гарантирует точность заточки – т.е. каждый зуб будет подведен в одну и ту же точку (нулевая точка).
Настройка углов заточки осуществляется по шкале. Удобная настройка углов заточки обеспечивает быструю подготовку станка к работе.
Конструкцией станка предусмотрена заточка основных профилей дисковых HSS пил (A, B) Заточка производится абразивным кругом, который "проходит" весь профиль зуба, что гарантирует неизменность профиля пилы после перезаточки.
Конструкцией станка предусмотрена точная настройка съема с изношенной грани инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.
По отдельному заказу станок позволяет затачивать дисковые пилы с профилем AW и BW.
Модель HSS PNK-AC
Наружный диаметр дисковых пил (стандартный / специальный), мм 70 - 800
Толщина дисковых пил, мм 1,5 - 5
Шаг затачиваемых зубьев пил, мм 3 - 18
Высота затачиваемых зубьев пил, мм 3 - 13
Передний угол заточки зубьев пилы, ° 0 - 30
Размеры шлифовального круга, мм 200 х 32
Частота вращения шлифовального круга, об/мин 2800
Мощность эл. двигателя шлифовального круга, кВт 1,5
Габаритные размеры
Длина, мм 1200
Ширина, мм 800
Высота, мм 2100
Вес, кг 375
