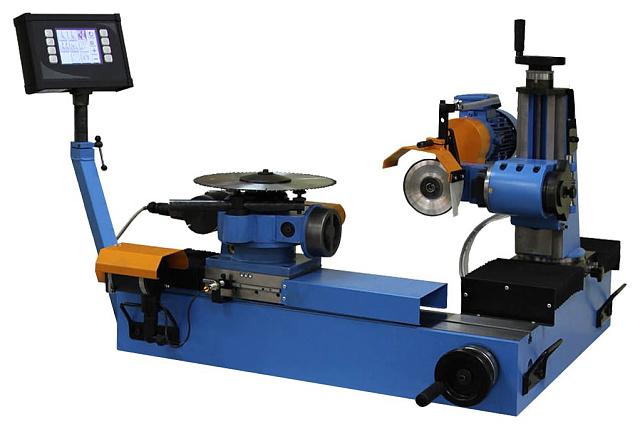

Станок для заточки дисковых пил мод. ASP-631F LAKFAM

Lakfam
ПольшаПольша
Цена по запросу
Связь с ведущим специалистом

Ø дисковых пил: 630 мм

Мощность: 0,55 кВт

Вес: 210 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены
Наружный диаметр дисковых пил, мм

100 - 630

Передний угол заточки зубьев пилы, °

-45° - +45°

Размеры алмазного шлифовального круга, мм

125 х 20

Частота вращения шлифовального круга, об./мин.

3570

Мощность эл. двигателя шлифовального круга, кВт

0,55

Габаритные размеры:
Длина, мм

1500

Ширина, мм

1300

Высота, мм

1600

Вес, кг

210

НАЗНАЧЕНИЕ:

Автоматический станок с ЧПУ предназначен для заточки дисковых пил с напайками, применяемых в деревообработке, металлообработке и обработке полимерных материалов и пластиков.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется, для мебельных и столярных комбинатов, а также лесопильных и производств, использующих дисковые пилы с наружным диаметром от 100 до 630 мм с прямой, скошенной, трапециевидной или комбинированной формой зубьев.

Также станок рекомендуется для сервисных центров по заточке дереворежущего инструмента.


СХЕМЫ ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станок для заточки дисковых пил мод. AL-805 UT.MA

НАДЕЖНАЯ МАССИВНАЯ СТАНИНА

Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

Станок для заточки дисковых пил мод. AL-805 UT.MA

АВТОМАТИЧЕСКОЕ ПЕРЕМЕЩЕНИЕ КАРЕТКИ (РАБОЧЕГО СТОЛА)

Осуществляется за счет электропривода:

  • обеспечивается плавность перемещения заточного узла и процесса заточки;
  • исключает влияние человеческого фактора.
Станок для заточки дисковых пил мод. AL-805 UT.MA

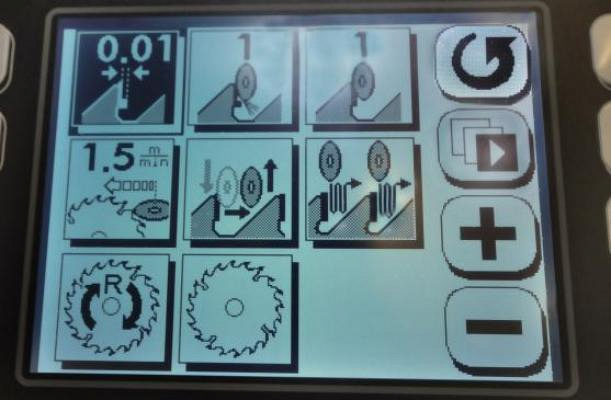

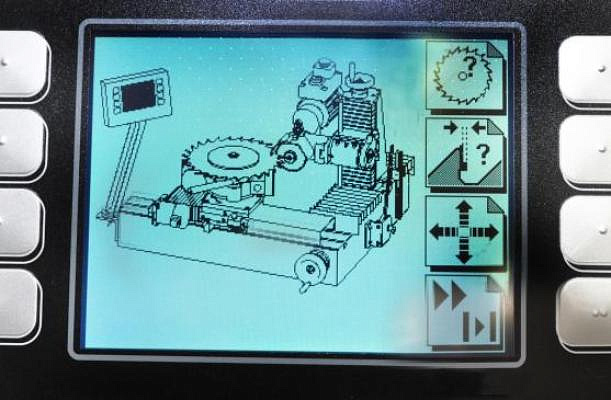

ПАНЕЛЬ УПРАВЛЕНИЯ

Все рабочие функции осуществляются при помощи панели управления. Процесс заточки управляет при помощи микропроцессора.

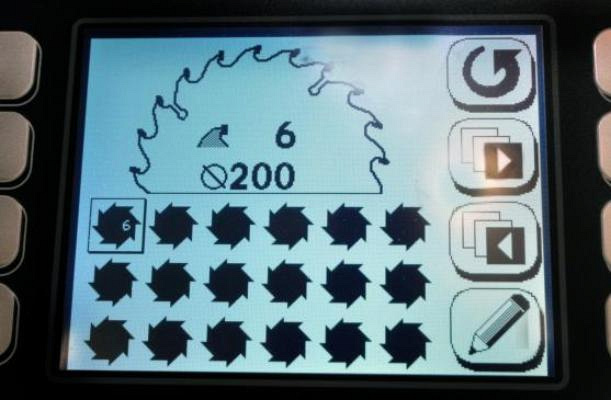

С панели управления задается все параметры заточки:

  • количество зубьев инструмента (шаговый двигатель);
  • количество проходов (двойных циклов);
  • припуск на съем с изношенной грани инструмента (шаговый двигатель);
  • подъем/опускание заточного круга.

Отсчет циклов отображается на цифровом табло – автоматическая остановка работы станка.

Станок для заточки дисковых пил мод. AL-805 UT.MA

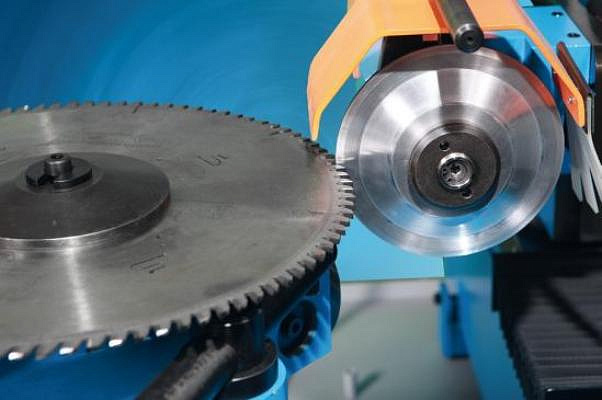

ДЕЛИТЕЛЬНАЯ ГОЛОВКА ДЛЯ ДИСКОВЫХ ПИЛ

Приспособление для заточки дисковых пил выполнено в виде делительной головки работающей от шагового двигателя. Пила зажимается во фланце.

Точность заточки обеспечивается за счет плавной подачи пилы.

Максимальный диаметр пилы 630 мм.

Станок для заточки дисковых пил мод. AL-805 UT.MA

ФЛАНЕЦ ДЛЯ ЗАТОЧКИ ПОДРЕЗНЫХ ПИЛ

Со станком также поставляется фланец для заточки подрезных пил диаметром от 100 мм.

Точность заточки обеспечивается за счет плавной подачи пилы.

Максимальный Ø пилы 630 мм.

Станок для заточки дисковых пил мод. AL-805 UT.MA

ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ ФРЕЗ

Приспособление для заточки насадных фрез выполнено в виде делительной головки работающей от шагового двигателя.

Точность заточки обеспечивается за счет плавной подачи пилы.

Максимальный длина заточки 260 мм.

Станок для заточки дисковых пил мод. AL-805 UT.MA

ОПРАВКИ ДЛЯ НАСАДНОГО ИНСТРУМЕНТА

В комплекте со станком поставляются оправки: D = 40 мм – 1 шт., D = 50 мм – 1 шт.

Станок для заточки дисковых пил мод. AL-805 UT.MA

ДЕЛИТЕЛЬНАЯ ГОЛОВКА

Оснащена шаговым двигателем, обеспечивающим поворот делительной головки на заданный угол и высокоточными насеченными лимбами. За счет этого достигается максимальная точность при повороте инструмента (фрезы) на зуб.

Станок для заточки дисковых пил мод. AL-805 UT.MA

ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ ЗАТОЧНОГО УЗЛА

Осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента.

Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.

Станок для заточки дисковых пил мод. AL-805 UT.MA

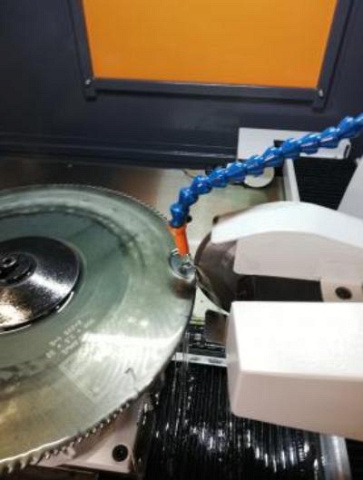

СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

Станок для заточки дисковых пил мод. AL-805 UT.MA

БАК ДЛЯ СОЖ

Выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Емкость бака около 40 литров.
