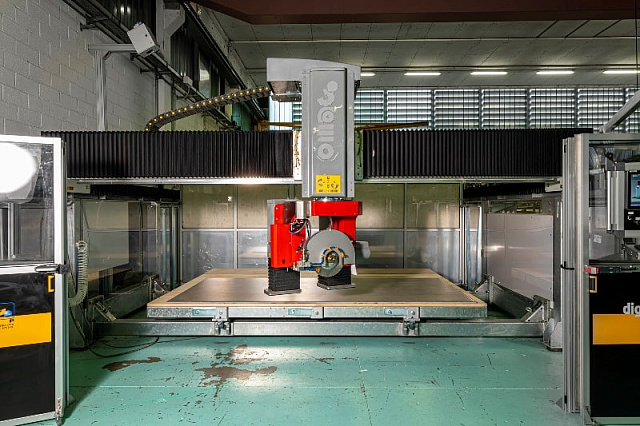

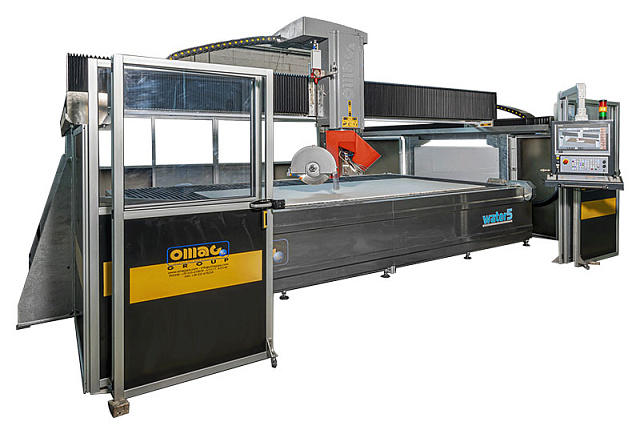

Станок для раскроя камня OMAG Water 5 & Saw

• Электросварной стальной мост, который перемещается по 2-м призматическим направляющим; Направляющие расположенны на стальных основаниях (оцинкованных);

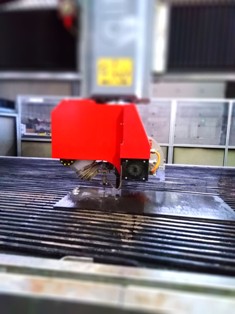

• Режущий диск и режущая головка размещены в стальном кожухе;
• Мост перемещается по рециркуляционным шариковым направляющим (ось"X") с помощью бесщеточного двигателя;
• Головной узел скользит вертикально по рециркулирующим шариковым направляющим, приводимым в движение шариковым винтом/предварительно нагруженным и работает с помощью бесщеточного двигателя;
• Вся система перемещения по осям защищена сильфоном;
• Ванная для воды отделенна от основной станины станка;
• Консольный пульт управления с 19-дюймовым сенсорным экраном;
• Шкаф, содержащий все электрические и электронные органы управления машиной в комплекте с кондиционером и освещением;
• Автоматическая централизованная система смазки;
• Вспомогательное ручное управление, подключенное кабелем к основному пульту управления;
• Защита периметра в соответствии со стандартами CE;

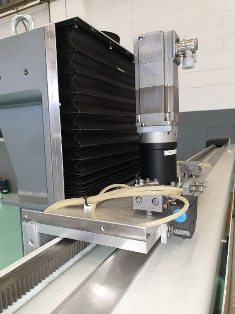

• Перемещение по оси X осуществляется с помощью цифровых бесщеточных двигателей и винтовых прецизионных направляющих, защищенных сильфоном;
• Скорость перемещения составляет до 50 м/мин. Величина хода - 3800 мм;
• Перемещение по оси Y осуществляется с помощью цифровых бесщеточных двигателей и винтовых прецизионных направляющих, защищенных сильфоном. Скорость перемещения составляет до 50 м/мин. Величина хода - 2250 мм;
• Вертикальное перемещение осуществляется с помощью прецизионного шарикового винта по прецизионным направляющим, защищенным сильфоном. Скорость перемещения составляет до 15 м/мин; Величина хода - 400 мм;
• Вращающаяся ось С ± 250°;
• Наклонная ось А 0° ± 70°.

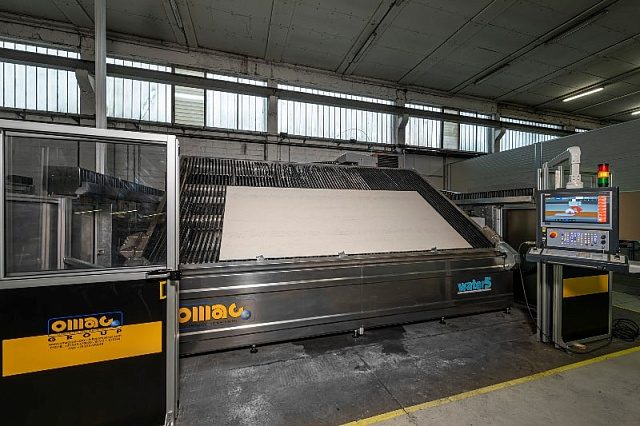

Машина оснащена баком, содержащим воду, чтобы замедлить мощность струи и уменьшить шум. Бак сделан из стали. Части, контактирующие с водой сделаны из нержавеющей стали. Опорные лопасти изготовлены из стали и оцинкованы горячим способом.

• Опорные лопасти защищены резиновым слоем, что позволяет резать более легким диском; Стол-ванна оснащен стальными пластинами размерами 50 x 5 x 2450 мм с расстоянием между ними 50 мм;
• Форма пластины “тип S” для предотвращения обратной промывки.
• Система регулировки уровня воды в баке;
• Максимальные размеры разрезаемой заготовки 4450 мм x 2450 мм;
• Наклон 85° (максимальный вес при загрузке 1200 кг).

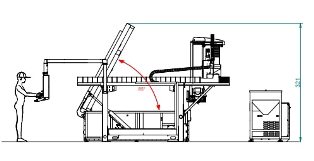

Рабочий стол оснащен функцией подъема до 85°. Эта функция особенно полезна, так как позволяет легко загружать плиты, для которых требуется особая осторожность при перемещении.

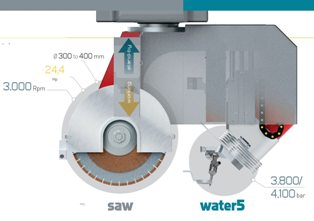

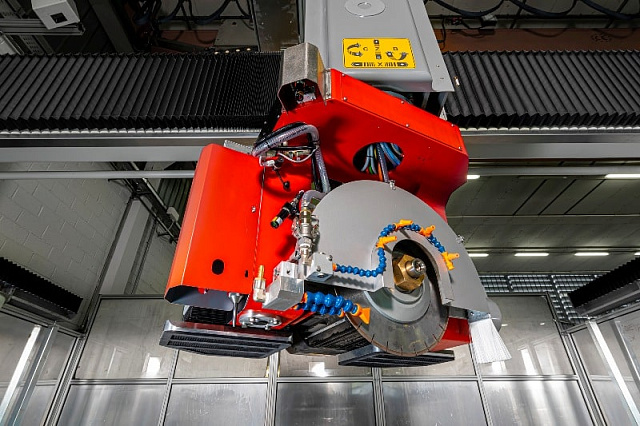

• Трехфазная асинхронная моторизация;
• Мощность в (S1) 15 кВт 20,4 л. с.;
• Мощность в (S6) 18 кВт 24,4 л. с.;
• Минимальный диаметр диска Ø 350 мм;
• Максимальный диаметр диска Ø 400 мм;
• Корпус из нержавеющей стали Ø 400 мм;
• Размер двигателя на диске диаметром Ø 200 мм;
• Диаметр вала Ø 50 мм;
• Вращение от 0 до 3000 об/мин с приводом от инвертора;
• Двигатель с воздушным охлаждением.

Это инновационная автоматическая и эффективная система для оптимизации времени резки и производительности станка.

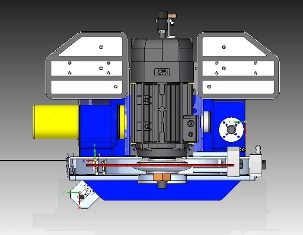

• Система присосок установлена на вращающейся головке для облегчения обработки отрезанного куска.
• Такая конфигурация позволяет удерживать инструмент, установленный на шпинделе;
• Максимальная нагрузка 500 кг;
• Присоски 340 x 180 мм + 340 x 180 мм;
• Маленькие присоски 63 x 294 мм;
• Вакуумные насосы Вентури.

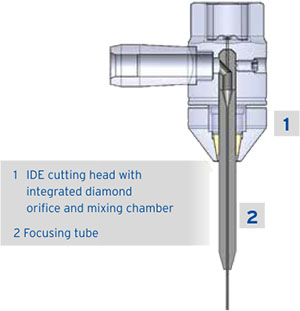

С помощью режущих головок ACTIVE IDE II компания KMT WATERJET SYSTEMS разработала абразивные режущие головки в сборе, которые обеспечивают наилучшую эффективность за счет использования компонентов с длительным сроком службы.

Таким образом, усилия по техническому обслуживанию могут быть сокращены, а время работы увеличено.

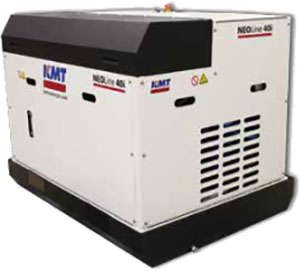

Насос высокого давления NEOLINE NL-I 40 оснащен проверенной и надежной технологией SSEC-усилителя KMT. Это идеальное решение для всех, кто ищет решение для гидроабразивной резки.

Поскольку интенсификатор содержит лишь небольшое количество изнашиваемых деталей, эксплуатационные расходы остаются низкими по сравнению с обычными насосами. Кроме того, выдающейся экономичности насоса способствует длительный срок службы компонентов, подверженных износу.

Таким образом, практически исключаются дорогостоящие простои

• Мощность двигателя 29 кВт / 40 л.с.;
• Диапазон давлений 500 – 3800 бар;
• Максимальный расход воды - 2,7 л/мин;
• Конструкция усилителя SSEC – PL;
• Диаметр сопла - 0,25 мм.

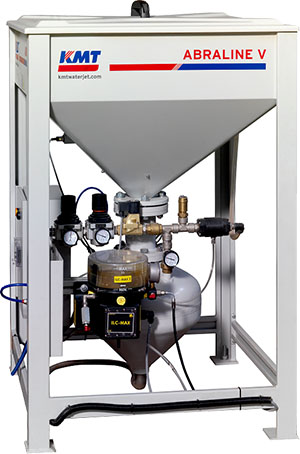

Система перекачки АБРАЛИНА состоит из большого силоса для абразива и меньшего резервуара, который находится непосредственно под ним.

Этот сосуд содержит абразивный песок, находящийся под давлением сжатого воздуха.

Соединенный гибкий шланг направляет абразив непосредственно к системе дозирования абразива каждой режущей головки.

Кроме того, система имеет шкаф управления с управляющим реле, которое непрерывно контролирует рабочие состояния и передает соответствующие сигналы в пневматическую систему и контрольные огни.

Технические параметры: Емкость 215 литр.

Система подачи подает режущую головку с постоянным дозированным количеством абразива. Без этой контролируемой подачи смешивающая камера для абразива, воздуха и воды засорилась бы. С помощью питающей линии это эффективно предотвращается. Он подает дозированный поток абразива с помощью сжатого воздуха в передаточный бак объемом 0,8 литра.

В основании резервуара абразив собирается на дозирующем и передаточном круге, скорость вращения которого определяет скорость подачи к режущей головке.

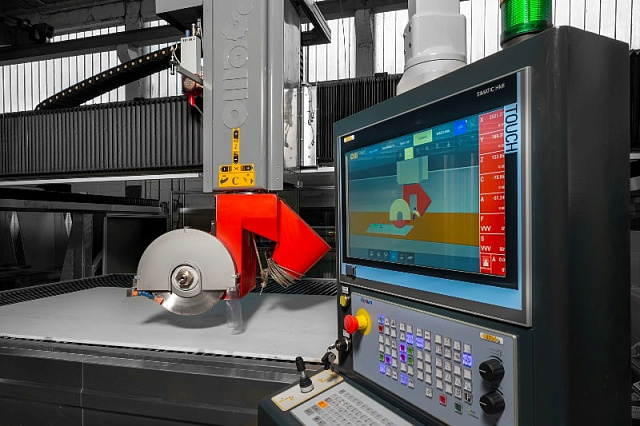

• Панель управления оснащена 19-дюймовым сенсорным экраном, поддерживаемым шарнирным рычагом;
• Клавиатура;
• Электрический шкаф в котором расположены все электрические компоненты;
• Tele-обслуживания;
• Портативный ручной пульт управления;
• Siemens 840SL компьютерное числовое управление (ЧПУ);
• Руководство пользователя;
• Электрическая схема;
• Чертежи фундамента;
• Датчик антистолкновения позволяет сохранять фиксированное расстояние между соплом и слябом, который будет разрезан, даже если последний не является идеально плоским.

Эта машина оснащена централизованной системой смазки приводимой в действие числовым программным управлением для автоматической смазки всех движущихся частей машины.

Весь доступ к рабочей зоне машины безопасен с металлическим барьером сбоку и защитными световыми завесами спереди.

Защитные световые завесы для обеспечения безопасности персонала, эксплуатирующего опасное оборудование.

• Water5 поставляется с программным обеспечением CAD / CAM, предназначенным для водоструйных машин, которые могут интерполировать до 5 осей для выполнения наклонных разрезов на плитах;
• Он подходит для программирования простых наклонных разрезов, таких как 45°, или для создания сложных профилей, совершенно разных с обеих сторон плиты;
• Программное обеспечение позволяет свободно назначать точки синхронизации между верхним и нижним профилями;
• С функцией компенсации, качество линейного вырезывания на высокой скорости остается стабильно высоким.

OMAG PHOTO СИСТЕМА ФОТОСЪЕМКИ С УСТАНОВКОЙ ЦИФРОВОЙ КАМЕРЫ

OMAG FASTCUT ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ КОНСОЛЬНОГО ПУЛЬТА УПРАВЛЕНИЯ
