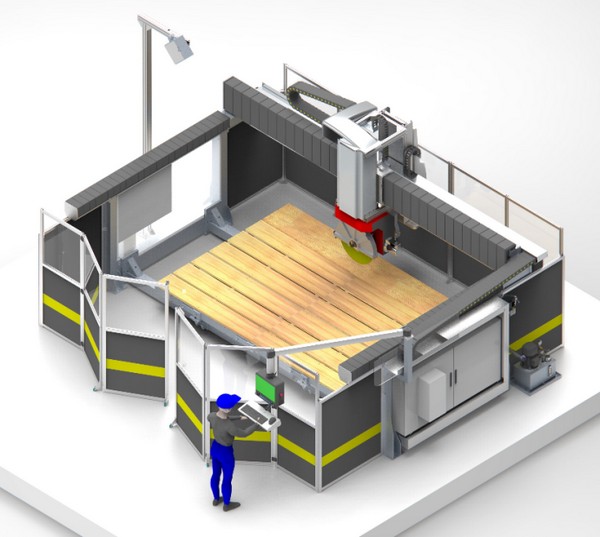

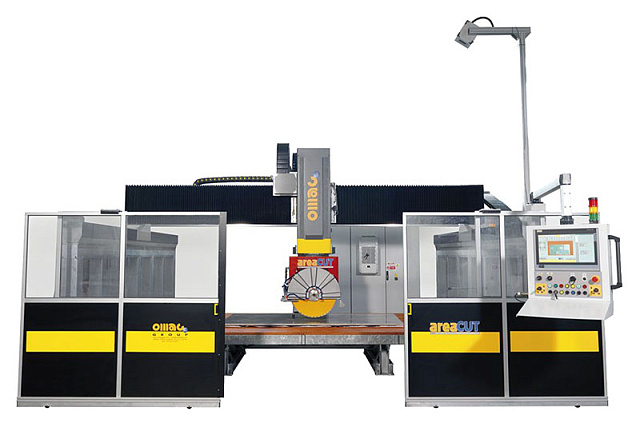

Станок для раскроя камня OMAG Areacut

ПЕРЕМЕЩЕНИЯ ПО ОСЯМ

Перемещения по осям происходят по линейным направляющим с рециркуляционными шарикоподшипниками, приводимыми в движение шестерней и реечной прецизионной системой для осей X и Y, а для оси Z-шариковым винтом и предварительно нагруженной гайкой.

• X ось 3600 мм;
• Z ось 500 мм;
• Y ось 2300 мм;
• C ось вращения 0° ± 380°;
• B ось наклона 0° до 90°.

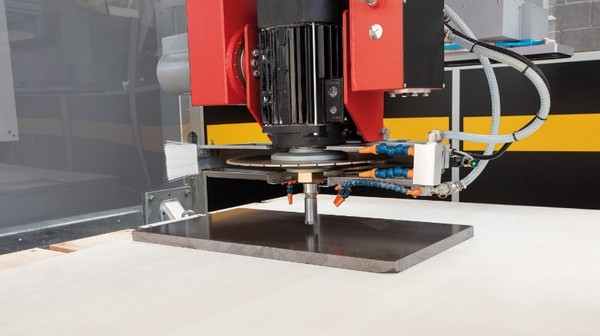

МОЩНОСТЬ ШПИНДЕЛЯ (S6) 18 КВТ 24,4 Л.С.

• 3-х фазный асинхронный электродвигатель;
• Мощность в режиме (S1) 15 кВт 20,4 л.с.;
• Мощность в режиме (S6) 18 кВт 24,4 л.с.;
• Минимальный диаметр диска Ø 350 мм;
• Максимальный диаметр диска Ø 625 мм;
• Кожух из нержавеющей стали для диска Ø 625 мм;
• Вращение от 0 до 5000 об/мин;
• Регулируется инвертером;
• Воздушное охлаждение;
• Крепление 1/2 Gas;
• Внутренне охлаждение.

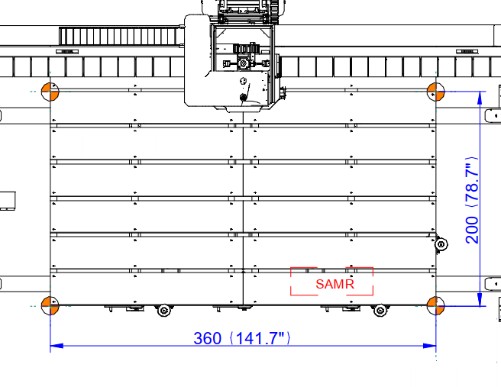

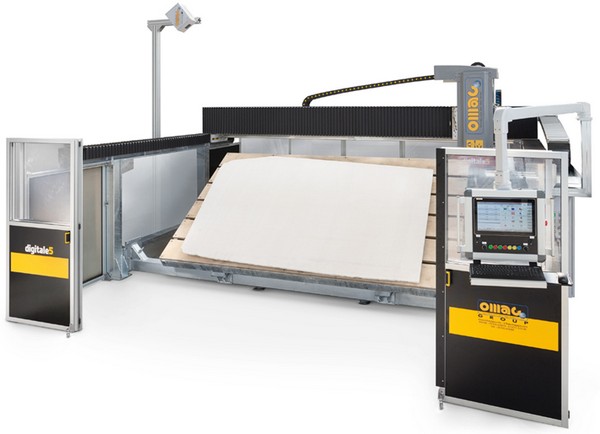

РАБОЧИЙ СТОЛ НАКЛОНЯЕМЫЙ

• Наклонный рабочий стол из оцинкованной конструкционной стали (размеры наклонного стола 3600 x 2000 мм);
• Дополнительное пространство на рабочей поверхности 3600 x 500 мм;
• Рабочая поверхность выполнена из деревянных пластин толщиной 30 мм;
• Функция наклона стола с помощью гидравлической системы позволяет наклонять стол до 85⁰ при макс. нагрузке около 1600 кг.

СИСТЕМА УПРАВЛЕНИЯ СТАНКОМ

• Панель управления оснащена 19-дюймовым цветным сенсорным ПК на шарнире;
• Клавиатура ПК;
• Двойной джойстик для ручного перемещения по осям;
• Теле-сервис для удаленной диагностики;
• Вспомогательная ручной пульт, соединенный кабелем с главным пультом управления. Дублирует основные органы управления, перемещение осей, подбор детали, аварийную остановку;
• Электрический шкаф, содержащий все электрические и электронные элементы управления машиной, включая кондиционер, ИБП для ПК и внутреннее освещение;
• Машина оборудована с NUM компьютеризированным управлением NUM подходит для самых сложных 5-осевых рабочих циклов;
• Только по требованию машина может быть оснащена SIEMENS подходит для самых сложных 5-осевых рабочих циклов;
• Станок также может быть запрограммирован с помощью клавиатуры, расположенной на панели управления, интерполирует 5 осей в пространстве в соответствии с каждой возможной запрограммированной траекторией, с оптимизацией траекторий.

OMAG FAST CUT V2 ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

• Рабочее программное обеспечение является удобным в использовании и использует базу данных с высокой производительностью;
• Ручное выполнение одиночных разрезов;
• Автоматическая резка многоугольных заготовок;
• Интерполированная криволинейная резка;
• Импорт файлов DXF;
• Функция НЕСТИНГ;
• Функция БУКМАТЧ.

ПРЕСЕТТЕР ДЛЯ ДИСКА

Он состоит из механического зонда для измерения радиуса лезвия пилы и программного обеспечения, которое автоматически заполняет файлы инструментов

ТОЛЩИНОМЕР

Он состоит из механического зонда для проверки реальной толщины камня.

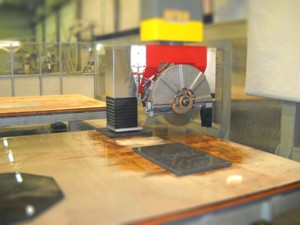

ВАКУУМНЫЙ ПОДЪЕМНИК

Это инновационная автоматическая и эффективная система для оптимизации времени резки и производительности станка.

Система присосок установлена на вращающейся головке для облегчения обработки отрезанного куска. Такая конфигурация позволяет удерживать инструмент, установленный на шпинделе.

• Максимальная нагрузка 300 кг.
• Присоски 340 x 180 мм + 340 x 180 мм;
• Маленькие присоски 63 x 294 мм;
• Вакуумные насосы Вентури.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ КОНСИСТЕНТНОЙ СМАЗКОЙ

На всех подвижных частях машины установлена централизованная система смазки.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

• Руководство по эксплуатации станка;
• Электрические схемы;
• Руководство по программированию ЧПУ;
• Установочные чертежи.

ЦИФРОВАЯ КАМЕРА

Поставляемое программное обеспечение воспроизводит цифровые изображения слэбов, сфотографированных в высоком разрешении. Камера располагается над станком, создавая предварительно откалиброванную зону съемки, способную распознавать координаты (X Y) слэба относительно рабочего стола.
