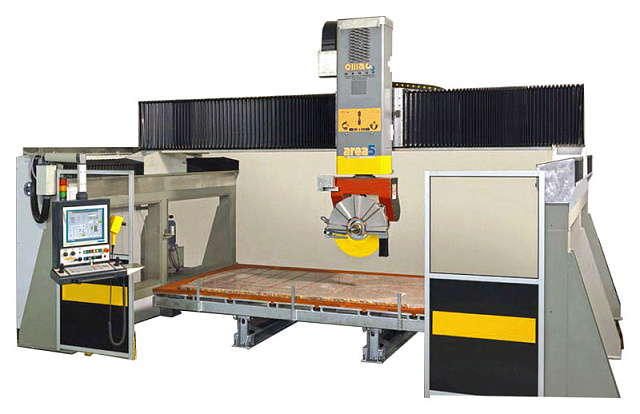

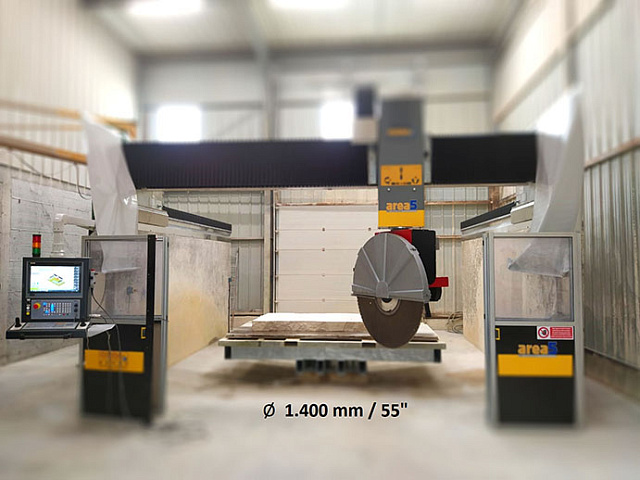

Станок для раскроя камня OMAG Area 5

Поделиться
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
OMAG
Италия

Количество осей: 5 шт.

Макс. Ø диска: 1200 мм

Мощность шпинделя: 29 кВт

НАЗНАЧЕНИЕ:

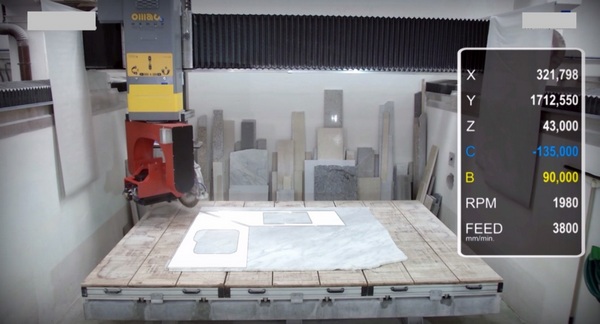

Автоматический станок для резки с числовым программным управлением с 5 осями и поворотной головкой.

Специально разработан для резки (погружной или ступенчатый режим резки) и фрезеровки изделий из гранита, мрамора, искусственного камня и керамики.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Данный станок нашел широкое применение на предприятиях камнеобрабатывающей индустрии малой, средней и большой мощности в качестве станка для раскроя слэбов и изготовления сложных элементов, таких как, например, мозаичные панно и полы.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ПЕРЕМЕЩЕНИЯ ПО ОСЯМ

Перемещения по осям происходят по линейным направляющим с рециркуляционными шарикоподшипниками, приводимыми в движение шестерней и реечной прецизионной системой для осей X и Y, а для оси Z-шариковым винтом и предварительно нагруженной гайкой.

  • X ось 3600 мм;
  • Z ось 1000 мм;
  • Y ось 2500 мм;
  • C ось вращения 0° ± 200°;
  • B ось наклона 0° ± 140°.

МОЩНОСТЬ ШПИНДЕЛЯ (S6) 29 КВТ 39.4 Л.С.

  • 3-х фазный асинхронный электродвигатель;
  • Мощность в режиме (S1) 20 кВт 27,2 л.с.;
  • Мощность в режиме (S6) 29 кВт 39.4 л.с.;

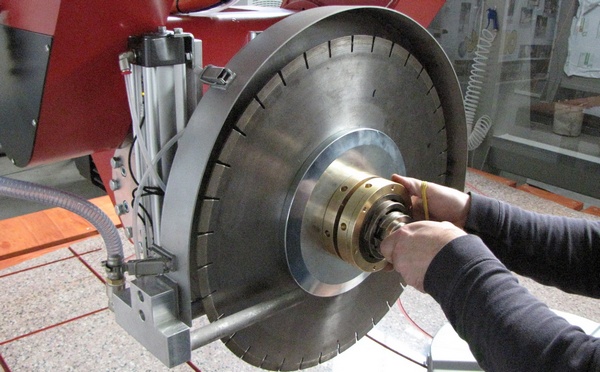

  • Минимальный диаметр диска Ø 350 мм;
  • Максимальный диаметр диска Ø 1200 мм;
  • Вращение от 0 до 8000 об/мин. Регулируется инвертером;
  • Воздушное охлаждение;
  • Крепление ISO40 - ISO50;
  • Внутренне водяное охлаждение.

СИСТЕМА УПРАВЛЕНИЯ СТАНКОМ

  • Панель управления оснащена 19-дюймовым цветным сенсорным ПК на шарнире;
  • Клавиатура ПК;
  • Двойной джойстик для ручного перемещения по осям;
  • Теле-сервис для удаленной диагностики;
  • Вспомогательная ручной пульт, соединенный кабелем с главным пультом управления. Дублирует основные органы управления, перемещение осей, подбор детали, аварийную остановку;
  • Электрический шкаф, содержащий все электрические и электронные элементы управления машиной, включая кондиционер, ИБП для ПК и внутреннее освещение;
  • Машина оборудована с NUM компьютеризированным управлением NUM, подходит для самых сложных 5-осевых рабочих циклов;
  • Только по требованию машина может быть оснащена SIEMENS, подходит для самых сложных 5-осевых рабочих циклов;
  • Станок также может быть запрограммирован с помощью клавиатуры, расположенной на панели управления, интерполирует 5 осей в пространстве в соответствии с каждой возможной запрограммированной траекторией, с оптимизацией траекторий.

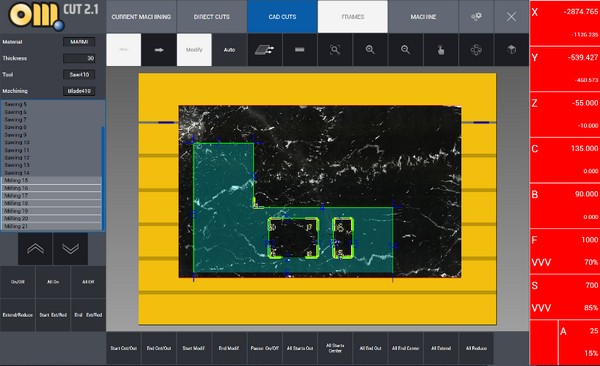

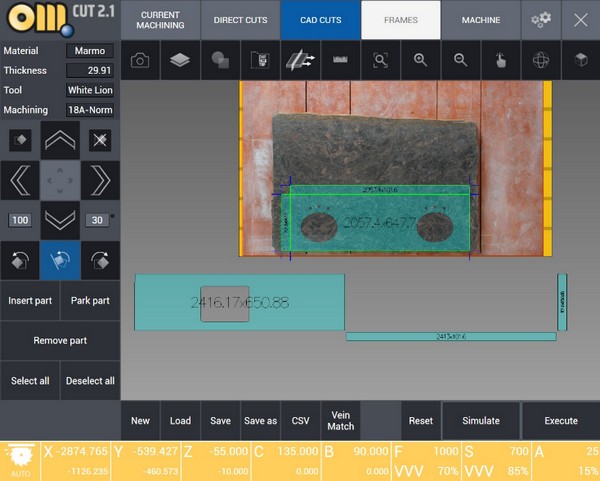

OMAG FAST CUT V2 ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

  • Рабочее программное обеспечение является удобным в использовании и использует базу данных с высокой производительностью;
  • Ручное выполнение одиночных разрезов;
  • Автоматическая резка многоугольных заготовок;
  • Интерполированная криволинейная резка;
  • Импорт файлов DXF;
  • Функция НЕСТИНГ;
  • Функция БУКМАТЧ.

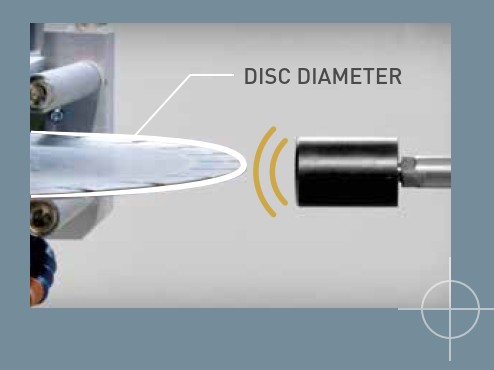

ПРЕСЕТТЕР ДЛЯ ДИСКА

Он состоит из механического зонда для измерения радиуса лезвия пилы и программного обеспечения, которое автоматически заполняет файлы инструментов

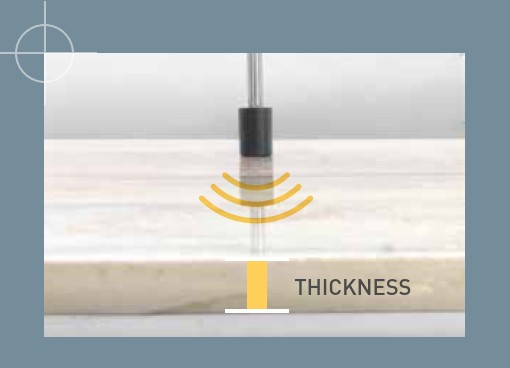

ТОЛЩИНОМЕР

Он состоит из механического зонда для проверки реальной толщины камня.

РАБОЧИЙ СТОЛ НАКЛОНЯЕМЫЙ

  • Наклонный рабочий стол из оцинкованной конструкционной стали (размеры наклонного стола 3600 x 2300 мм);
  • Функция наклона стола с помощью гидравлической системы позволяет наклонять стол до 85⁰ при макс. нагрузке около 1600 кг.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ КОНСИСТЕНТНОЙ СМАЗКОЙ

На всех подвижных частях машины установлена централизованная система смазки.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

  • Руководство по эксплуатации станка;
  • Электрические схемы;
  • Руководство по программированию ЧПУ;
  • Установочные чертежи.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ЦИФРОВАЯ КАМЕРА

Поставляемое программное обеспечение воспроизводит цифровые изображения слэбов, сфотографированных в высоком разрешении. Камера располагается над станком, создавая предварительно откалиброванную зону съемки, способную распознавать координаты (X Y) слэба относительно рабочего стола.
