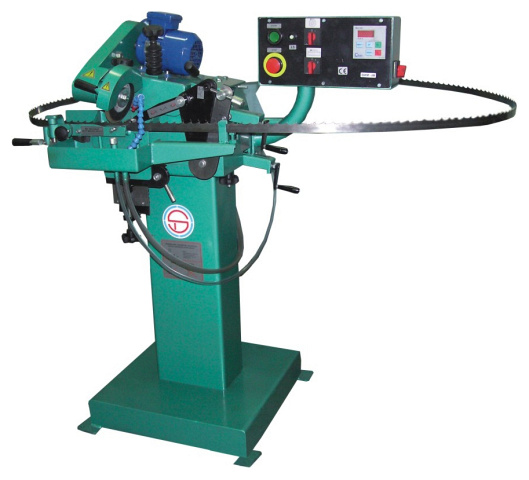

Станок для заточки узких ленточных пил ZSD. Модель OWM-4M

Zaklad  Stefan Drozdowski
ПольшаПольша
386 650 р
Связь с ведущим специалистом

Ширина ленточных пил: 18 - 80 мм

Шаг затачиваемых зубьев: 4 - 38 мм

Вес: 125 кг


Модель OWM-4M
Макс. длина ленточных пил (при использовании направляющих), мм 7000
Ширина ленточных пил, мм 18 - 80
Передний угол заточки зубьев пилы, °     2° - 28°
Высота затачиваемых зубьев ленточных пил, мм 3 - 12
Шаг затачиваемых зубьев ленточных пил, мм 4 - 38
Скорость заточки, зубьев/мин. 40; 60
Размеры шлифовального круга, мм 150 х 20 х 8
Частота вращения шлифовального круга, об/мин 2760
Мощность эл. двигателя шлифовального круга, кВт 0,18
Габаритные размеры:
Длина, мм 1000
Ширина, мм 700
Высота, мм 1250
Вес, кг 125

НАЗНАЧЕНИЕ:

Станок предназначен для заточки узких ленточных пил.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, которые используют ленточные бревнопильные и делительные станки.

Так же станок необходим для сервисных центров занимающихся заточкой дереворежущего инструмента.


СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

 Элемент: Станок для заточки узких ленточных пил мод. OWM-4M

СТАНИНА

Надежная массивная станина обеспечивает необходимую жесткость и виброустойчивость, что гарантирует высокую точность заточки инструмента.

 Элемент: Станок для заточки узких ленточных пил мод. OWM-4M

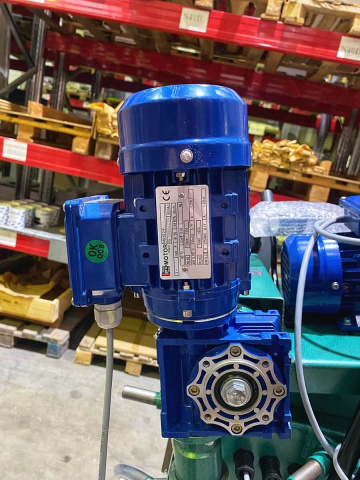

ПОДАЧА И РАБОЧИЙ ХОД ЗАТОЧКИ

Пошаговое перемещение пилы на зуб и рабочий ход заточки осуществляется в автоматическом режиме – механический привод. Автоматический режим заточки позволяет значительно увеличить производительность станка.

Элемент: Станок для заточки узких ленточных пил мод. OWM-4M

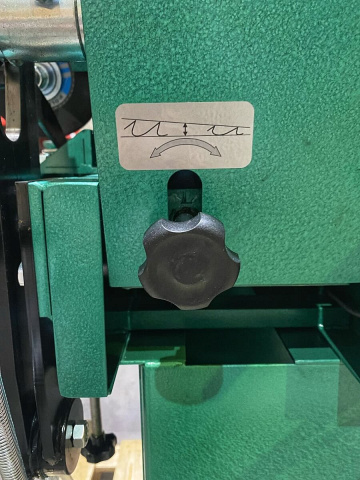

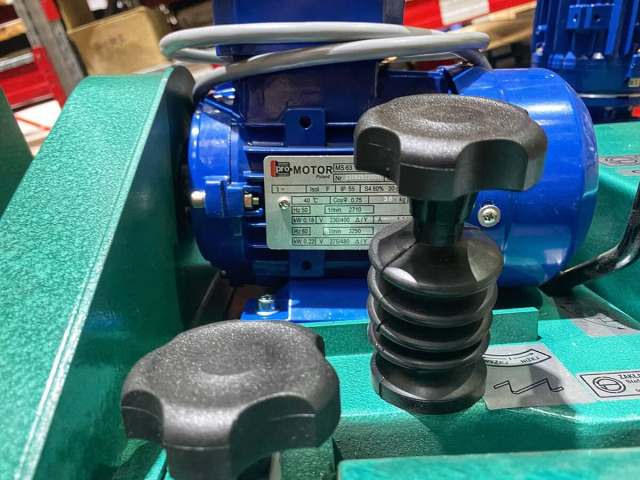

НАСТРОЙКА ПРОФИЛЯ ЗАТОЧКИ

Конструкцией станка предусмотрена заточка основных профилей используемых на ленточных бревнопильных и делительных станках. (Wood-Mizer, Hakensson, N)

Элемент: Станок для заточки узких ленточных пил мод. OWM-4M

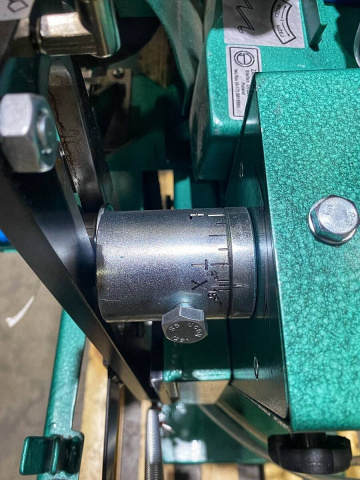

НАСТРОЙКА УГЛОВ ЗАТОЧКИ

Настройка угла заточки осуществляется по шкале. Удобная настройка угла заточки обеспечивает быструю подготовку станка к работе.

Элемент: Станок для заточки узких ленточных пил мод. OWM-4M

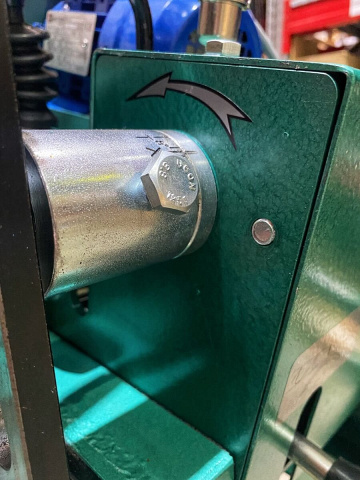

НАСТРОЙКА ШАГА ЗУБЬЕВ ПИЛЫ

Станок оснащен настройкой шага затачиваемой пилы, что позволяет быстро переналадить станок для заточки различных видов пил. Регулировка шага осуществляется в диапазоне от 4 до 38 мм.

Элемент: Станок для заточки узких ленточных пил мод. OWM-4M

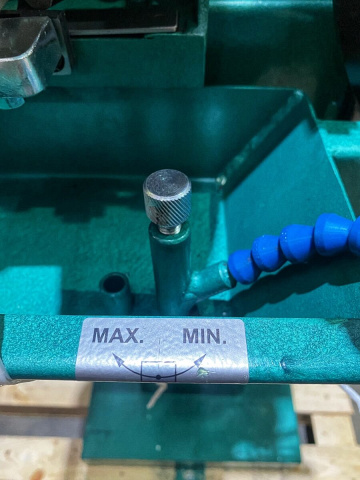

НАСТРОЙКА ВЕЛИЧИНЫ СЪЕМА

Конструкцией станка предусмотрена точная настройка съема с изношенной грани инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм..

Элемент: Станок для заточки узких ленточных пил мод. OWM-4M

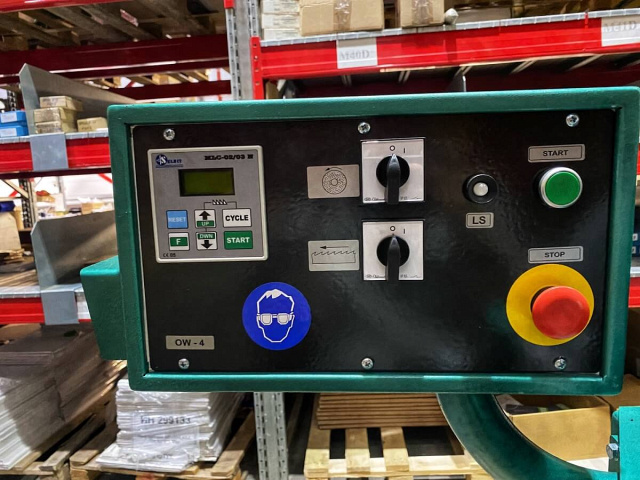

ПУЛЬТ УПРАВЛЕНИЯ

Контроллер заточного станка позволяет задавать количество зубьев (автоматическая остановка цикла) и регулировать скорость заточки.

Элемент: Станок для заточки узких ленточных пил мод. OWM-4M

ЗАТОЧКА С ИСПОЛЬЗОВАНИЕМ СОЖ

Заточка осуществляется с использованием СОЖ, что повышает качество заточки, препятствует перенагреванию пилы в зоне заточки и увеличивает ресурс круга.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

 Элемент: Станок для заточки узких ленточных пил мод. OWM-4M

ПРОФИЛЬНЫЙ ЭЛЬБОРОВЫЙ КРУГ

По отдельному заказу станок может быть доукомплектован эльборовым профильным кругом для заточки пил с профилем зуба Wood-Mizer или Hakensson. Заточка эльборовым профильным кругом обеспечивает сохранность профиля пилы на протяжении всего срока эксплуатации пилы.
