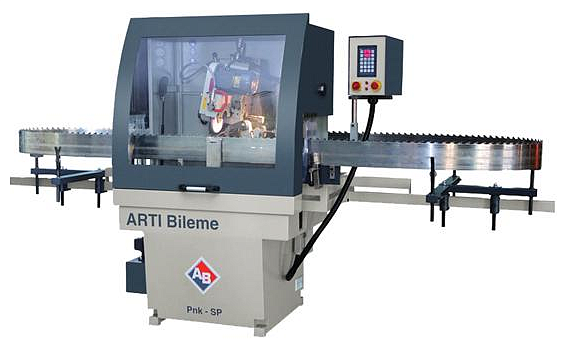

Станок для заточки широких ленточных пил ABM. Модель PNK-SP

ABM
ТурцияТурция
От 1 451 702 р
В лизинг от 19 598 р/мес
Связь с ведущим специалистом

Ширина ленточных пил: 25 - 250 мм

Шаг затачиваемых зубьев: 5 - 60 мм

Вес: 470 кг


Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены
Модель PNK-SP
Длина ленточных пил, мм 3500 - 12 000
Ширина ленточных пил, мм 25 - 250
Толщина ленточных пил, мм 0,6 - 3,2
Шаг зубьев ленточных пил, мм 5 - 60
Высота зубьев ленточных пил, мм 3 - 30
Передний угол ленточных пил, °     -10° - +30°
Размеры шлифовального круга, мм 250 х 20 х 10
Частота вращения шлифовального круга, об/мин 1400 - 4500
Мощность, кВт 1,5
Габаритные размеры:
Длина, мм 1000
Ширина, мм 1000
Высота, мм 1750
Вес, кг 570

НАЗНАЧЕНИЕ:

Станок предназначен для заточки широких ленточных пил.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется для лесопильных производств и комбинатов, которые используют ленточные вертикальные пилорамы и ленточные бревнопильные станки.

Так же станок необходим для сервисных центров, занимающихся заточкой дереворежущего инструмента.


СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

 Станок для заточки широких ленточных пил мод. PNK-SP

СТАНИНА

Надежная массивная станина обеспечивает необходимую жесткость и виброустойчивость, что гарантирует высокую точность заточки инструмента.

 Станок для заточки широких ленточных пил мод. PNK-SP

ПОДАЧА И РАБОЧИЙ ХОД ЗАТОЧКИ

Пошаговое перемещение пилы на зуб и рабочий ход заточки осуществляется в автоматическом режиме – механический привод.

Станок позволяет настроиться на профиль зубьев в ручном режиме, а заточку производить в автоматическом, что значительно увеличивает производительность станка.

 Станок для заточки широких ленточных пил мод. PNK-SP

НАСТРОЙКА ПРОФИЛЯ ЗАТЧОКИ

Конструкцией станка предусмотрена заточка основных профилей используемых на ленточных бревнопильных станках. (NV,NU,PV,KV,PU,SB).

 Станок для заточки широких ленточных пил мод. PNK-SP

НАСТРОЙКА УГЛОВ ЗАТОЧКИ

Настройка угла заточки осуществляется по шкале. Удобная настройка угла заточки обеспечивает быструю подготовку станка к работе.

 Станок для заточки широких ленточных пил мод. PNK-SP

НАСТРОЙКА ШАГА ЗУБЬЕВ ПИЛЫ

Станок оснащен настройкой шага затачиваемой пилы, что позволяет быстро перенастроить станок для заточки различных видов пил. Регулировка шага осуществляется в диапазоне от 5 до 60 мм.

 Станок для заточки широких ленточных пил мод. PNK-SP

НАСТРОЙКА ВЕЛИЧИНЫ СЪЕМА

Конструкцией станка предусмотрена точная настройка съема с изношенной грани инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.

 Станок для заточки широких ленточных пил мод. PNK-SP

НАСТРОЙКА ШИРИНЫ ПИЛЫ

Автоматический подъем (опускание )траверсы, на которой установлена пила позволяет быстро настроиться на необходимую ширину ленточных пил.

 Станок для заточки широких ленточных пил мод. PNK-SP

ПУЛЬТ УПРАВЛЕНИЯ

Контроллер заточного станка позволяет задавать количество зубьев (автоматическая остановка цикла) и регулировать скорость заточки.

 Станок для заточки широких ленточных пил мод. PNK-SP

ЗАЩИТНАЯ КАБИНА

Комплектацией станка предусмотрена защитная кабина для безопасности оператора.

Станок для заточки широких ленточных пил мод. PNK-SP

ЗАТОЧКА С ИСПОЛЬЗОВАНИЕМ СОЖ

Заточка осуществляется с использованием СОЖ, что повышает качество заточки, препятствует перенагреванию пилы в зоне заточки и увеличивает ресурс круга.
