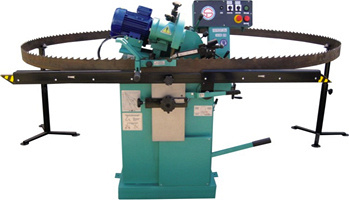

Станок для заточки широких ленточных пил ZSD. Модель OS-2M

Станок для заточки широких ленточных пил ZSD. Модель OS-2M
  • Производитель: Zaklad Stefan Drozdowski

    Страна: Польша

  • Ширина ленточных пил: 60 - 200 мм

    Шаг затачиваемых зубьев: 20 - 50 мм

    Вес: 270 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Модель OS-2M
Наружный Ø дисковых пил, мм 250 - 1500
Толщина дисковых пил, мм 1,5 - 5
Макс. размеры рамных / ленточных пил (Д х Ш), мм 1800 х 180 / 12 000 х 200
Высота затачиваемых зубьев пил, мм 5 - 35
Передний угол заточки зубьев пилы, °     3° - 30°
Размеры шлифовального круга, мм 250 х 32 х 10
Частота вращения шлифовального круга, об/мин 1405
Мощность эл. двигателя шлифовального круга, кВт 1,1
Мощность эл. двигателя привода подачи, кВт 0,37
Мощность эл. двигателя пылеотделителя, кВт 0,55
Габаритные размеры:
Длина, мм 950
Ширина, мм 820
Высота, мм 1200
Вес, кг 270

НАЗНАЧЕНИЕ:

Станок предназначен для заточки широких ленточных и рамных пил. Так же станок позволяет затачивать цельные дисковые пилы и пилы с твердосплавными напайками по передней грани.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок найдет широкое применение для лесопильных производств, столярных мастерских которые используют цельные дисковые пилы, пилы с твердосплавными напайками, рамные и широкие ленточные пилы. Так же станок необходим для сервисных центров занимающихся заточкой дереворежущего инструмента.


СХЕМЫ ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станок для заточки широких ленточных пил мод. OS-2M

СТАНИНА

Надежная массивная станина обеспечивает необходимую жесткость и виброустойчивость, что гарантирует высокую точность заточки инструмента.

 Станок для заточки широких ленточных пил мод. OS-2M

ПОЗИЦИОНИРОВАНИЕ ПИЛЫ

Вертикальное крепление пильного диска исключает прогиб пилы при заточке пил больших диаметров.

Станок для заточки широких ленточных пил мод. OS-2M

ПОДАЧА И РАБОЧИЙ ХОД ЗАТОЧКИ

Поворот пилы на зуб и рабочий ход заточки осуществляется в автоматическом режиме – механический привод.

Станок для заточки широких ленточных пил мод. OS-2M

НАСТРОЙКА ПРОФИЛЯ ЗАТОЧКИ

Конструкцией станка предусмотрена заточка основных профилей цельных дисковых, рамных и ленточных пил (PV,KV,NV). Заточка производится абразивным кругом, который "проходит" весь профиль зуба, что гарантирует неизменность профиля пилы после перезаточки.

При заточке пил с твердосплавными напайками заточка производится алмазным кругом по передней грани.

 Станок для заточки широких ленточных пил мод. OS-2M

НАСТРОЙКА УГЛОВ ЗАТОЧКИ

Настройка углов заточки осуществляется по шкале. Удобная настройка углов заточки обеспечивает быструю подготовку станка к работе.

 Станок для заточки широких ленточных пил мод. OS-2M

НАСТРОЙКА ШАГА ЗУБЬЕВ ПИЛЫ

Станок оснащен настройкой шага затачиваемой пилы, что позволяет быстро переналадить станок для заточки различных видов пил.

Станок для заточки широких ленточных пил мод. OS-2M

НАСТРОЙКА ВЕЛИЧИНЫ СЪЕМА

Конструкцией станка предусмотрена точная настройка съема с изношенной грани инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Станок для заточки широких ленточных пил мод. OS-2M

ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ ДИСКОВЫХ ПИЛ ТИПА «ГАННИБАЛ»

По отдельному заказу станок комплектуется приспособлением, позволяющим затачивать дисковые пилы типа «ГАННИБАЛ».

 Станок для заточки широких ленточных пил мод. OS-2M

ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ РАМНЫХ ПИЛ

По отдельному заказу станок комплектуется приспособлением для заточки рамных пил шириной до 180 мм.
