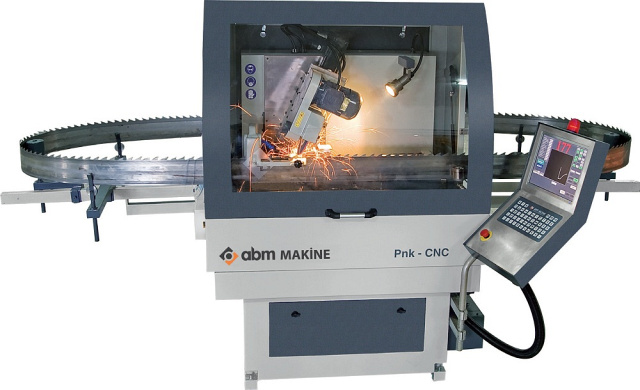

Станок для заточки ленточных пил ABM. Модель PNK CNC

Станок для заточки ленточных пил ABM. Модель PNK CNC
  • Производитель: ABM

    Страна: Турция

  • Ширина ленточных пил: 25 - 250 мм

    Шаг затачиваемых зубьев: 5 - 60 мм

    Вес: 680 кг


Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Модель PNK CNC
Длина ленточных пил, мм 3500 - 12 000
Ширина ленточных пил, мм 25 - 250
Толщина ленточных пил, мм 0,6 - 3,2
Шаг зубьев ленточных пил, мм 5 - 60
Высота зубьев ленточных пил, мм 3 - 30
Передний угол ленточных пил, °     -10° - +30°
Размеры шлифовального круга, мм 200 х 20 х 10
Частота вращения шлифовального круга, об/мин 2840
Мощность, кВт 1,5
Габаритные размеры:
Длина, мм 2000
Ширина, мм 1550
Высота, мм 1550
Вес, кг 680

НАЗНАЧЕНИЕ:

Станок предназначен для заточки широких ленточных пил.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется для лесопильных производств и комбинатов, которые используют ленточные вертикальные пилорамы и ленточные бревнопильные станки.

Так же станок необходим для сервисных центров, занимающихся заточкой дереворежущего инструмента.


СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

МАССИВНАЯ СТАНИНА

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

ФИКСАЦИЯ ПИЛЫ ОСУЩЕСТВЛЯЕТСЯ ПРИ ПОМОЩИ МЕХАНИЧЕСКОГО ПРИЖИМА С РЕГУЛИРОВКОЙ УСИЛИЯ

Это обеспечивает максимальную точность позиционирования пилы.
АВТОМАТИЧЕСКИЙ ПОДЪЕМ (ОПУСКАНИЕ) ТРАВЕРСЫ, НА КОТОРОЙ УСТАНОВЛЕНА ПИЛА ПОЗВОЛЯЕТ БЫСТРО НАСТРОИТЬСЯ НА НЕОБХОДИМУЮ ШИРИНУ ЛЕНТОЧНЫХ ПИЛ
ПОШАГОВОЕ ПЕРЕМЕЩЕНИЕ ПИЛЫ НА ЗУБ ОСУЩЕСТВЛЯЕТСЯ ПРИ ПОМОЩИ СЕРВОПРИВОДА
Это гарантирует точность заточки – т.е. каждый зуб будет подведен в одну и ту же точку (нулевая точка).

ВЫБОР ПРОГРАММЫ ЗАТОЧКИ ОСУЩЕСТВЛЯЕТСЯ ПРИ ПОМОЩИ ВСТРОЕННОГО КОМПЬЮТЕРА

Выбирается форма зубьев пилы, и вводятся ее основные параметры – углы заточки, толщина, количество зубьев, съем и т. д.

Меню компьютера является наиболее простым и удобным для пользователя, что позволяет управлять станком даже оператору без специального образования.

Ввод параметров заточки и пилы занимает не более 1 минуты.

Все меню станка, ввод параметров и управляющие программы на русском языке (выбирается с пульта).

Параметры заточки и иллюстрация рабочего процесса отображаются на ЖК дисплее.

Все параметры сохраняются в памяти станка, так как он обладает управляющим контроллером с микропроцессором, при необходимости параметры можно воспроизводить из памяти, тем самым экономится время на настройку рабочего цикла.

Также в памяти станка сохраняется количество заточенных пил.

ВСЕ ОСИ В СТАНКЕ ЯВЛЯЮТСЯ ЭЛЕКТРОННЫМИ

- поворот заточного узла на заданный угол – сервопривод;

- подъем/опускание заточного узла – сервопривод.

Пошаговое перемещение пилы на зуб и рабочий ход заточки осуществляется в автоматическом режиме – сервопривод.

КОНСТРУКЦИЕЙ СТАНКА ПРЕДУСМОТРЕНА ЗАТОЧКА ОСНОВНЫХ ПРОФИЛЕЙ ИСПОЛЬЗУЕМЫХ НА ЛЕНТОЧНЫХ БРЕВНОПИЛЬНЫХ СТАНКАХ (NV,NU,PV,KV,PU,SB)

В память станка уже заложены наиболее распространенные формы зубьев, из которых оператор выбирает нужную ему форму.

Выбранная форма зубьев отображается в левом верхнем углу ЖК дисплея.

ВВОД ПАРАМЕТРОВ ЗАТОЧКИ (УГЛЫ ЗАТОЧКИ, ШАГ И ВЫСОТА ЗУБЬЕВ) ПИЛЫ ЗАНИМАЕТ НЕ БОЛЕЕ 1 МИНУТЫ

Все меню станка, ввод параметров и управляющие программы на русском языке (выбирается с пульта).

Параметры заточки и иллюстрация рабочего процесса отображаются на ЖК дисплее.

Количество заточенных зубьев (в обратном порядке) и местоположение заточного круга относительно зубьев пилы отображаются на дисплее на протяжении всего цикла заточки.

КОМПЛЕКТАЦИЕЙ СТАНКА ПРЕДУСМОТРЕНА ЗАЩИТНАЯ КАБИНА ДЛЯ БЕЗОПАСНОСТИ ОПЕРАТОРА
В КАЧЕСТВЕ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ПРИМЕНЯЕТСЯ СОЖ ИЛИ МАСЛО, КОТОРОЕ ПОДАЕТСЯ В ЗОНУ ЗАТОЧКИ
