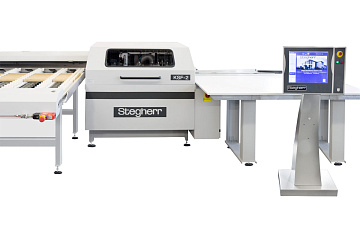

Фрезерный многофункциональный центр с ЧПУ для изготовления перекрестий Stegherr. Модель KSF-2E

Цена по запросу
Связь с ведущим специалистом

Может применяться на производстве деревянной мебели, фасадов, окон, и на иных производствах.

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Центр предназначен для высокоточной фрезеровки специальных соединений для сборки перекрестий и решеток в «английском стиле», а также для изготовления штапика, торцевания оконных рамных профилей под различными углами. Материал: массив древесины, МДФ, ПВХ, алюминий.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок идеально подходит для оснащения крупных мебельных мастерских, может применяться на производстве деревянной мебели, фасадов, окон, и на иных производствах.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

.



СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
  • Абсолютная точность фрезеровки достигается за счет уникальной конструкции. С помощью последней все три операции производятся за один установ заготовки;
  • Надежная фиксация заготовок специальными П-образными прижимами исключает сдвиг и проскальзывание в процессе обработки;
  • Фрезеровка ступенчатых соединений осуществляется даже на профилированных заготовках;
  • Проставочными кольцами между пилами регулируется ширина нижнего паза в зависимости от ширины профиля;
  • Одновременная фрезировка верхней и нижней фрезами увеличивает производительность вдвое;
  • Есть специальный режим, формирующий торец торцовочным агрегатом для фрезеровки торцевых краев решетки;
  • Есть специальный упор на линейке для фрезеровки через фиксированный шаг по длине.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


ИДЕАЛЬНЫЕ СОЕДИНЕНИЯ

Профилированный горбылек (оконный переплет) фрезеруется одновременно двумя фрезерными агрегатами, одновременно с этой операцией третий узел фрезерует паз снизу профиля. Дополнительный подрезной фрезерный узел (четвертый, расположенный на передней части центра) гарантирует отсутствие заусенцев и сколов на фронтальной части соединения.

ФРЕЗЕРОВКА БЕЗ СКОЛОВ И ЗАУСЕНЦЕВ

Края оконного переплета могут быть спрофилированы двумя оппозитно вращающимися узлами. Результат – идеальные торцы без сколов и заусенцев.

ТОРЦОВКА В РАЗМЕР

Оконный переплет, штапик, рамные профили могут быть от торцованы в размер пильным узлом с регулируемыми углами торцевания, расположенным вертикально, либо горизонтально, в зависимости от надобности заказчика.

СВЕРЛЕНИЕ

Дополнительный сверлильный агрегат может сверлить отверстия для фиксации штапика в оконной раме.

ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ ЦИКЛ

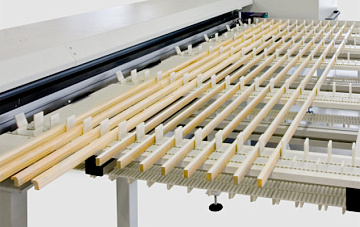

Заготовки позиционируются автоматически посредством серво-контролируемых осей. Для полностью автоматического цикла центр может быть оснащен магазином автоматической подачи заготовок.

ПРОСТОЕ ПРОГРАММИРОВАНИЕ

Через графический интерфейс со схематическими изображениями режимов резания, интуитивно понятный оператору – нет необходимости применения сложного программного обеспечения.

Также возможна завязка на принтер и этикетирование заготовок для удобства операторов.


АЛЮМИНИЕВЫЕ ПРОФИЛИ

Наряду с обработкой дерева, МДФ и ПВХ, возможна также обработка алюминиевых профилей.

ЦЕНТР KSF-2E МОЖЕТ БЫТЬ ОСНАЩЕН ФРЕЗЕРНЫМ УЗЛОМ


Для фрезерования торцев профилей для вставки соединительных элементов для фиксации штапика к раме.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Помимо высокоточного изготовления классических ступенчатых соединений для изготовления решеток, центр может быть опционально оснащен следующими агрегатами:

ТОРЦЕВАЯ ФРЕЗЕРОВКА ОКОННОГО ПЕРЕПЛЕТА
ТОРЦЕВАНИЕ ОКОННОГО ПЕРЕПЛЕТА В РАЗМЕР ПОД РАЗНЫМИ УГЛАМИ
ТОРЦЕВАНИЕ ШТАПИКА В РАЗМЕР ПОД РАЗНЫМИ УГЛАМИ
ТОРЦЕВАНИЕ В РАЗМЕР РАМНЫХ ПРОФИЛЕЙ
СВЕРЛЕНИЕ ОТВЕРСТИЙ ПОД ФИКСАЦИЮ ШТАПИКА К ОКОННОЙ РАМЕ

Все эти различные агрегаты могут быть установлены вертикально, либо горизонтально, что придает центру большую производственную гибкость.


ПРЕИМУЩЕСТВА СИСТЕМЫ ЧПУ:

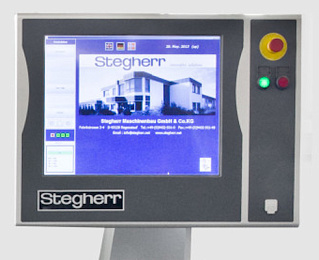

ПРОМЫШЛЕННЫЙ КОНТРОЛЛЕР BECKHOFF (ГЕРМАНИЯ)

Промышленные компьютеры Beckhoff отвечают требованиям промышленных условий эксплуатации:

  • Оптимальный промышленный ПК для любого типа управления;
  • Высочайшая производительность на базе процессора Intel Pentium 4;
  • Открытые стандарты на базе ATX;
  • Тщательная проверка компонентов на пригодность к использованию в промышленных условиях;
  • Привлекательный промышленный дизайн корпусов;
  • Удобный доступ ко всем компонентам ПК;
  • Индивидуальная конструкция корпусов, оптимально соответствующая требованиям, предъявляемым к системам управления;
  • Интеграция в одном корпусе: LCD-монитора;
  • Возможность задавать позиции фрезерных узлов для исключения сколов даже на профилях малых сечений;
  • Программируемая скорость фрезеровки для оптимального результата;
  • Возможность задавать координаты и скорость сверления в зависимости от конфигурации профиля заготовки – 100% точность сверления;
  • Память до 500 различных программ;
  • Простое программирование через графический интерфейс со схематическими изображениями режимов резания, интуитивно понятный оператору – нет необходимости применения сложного программного обеспечения;
  • Легкий перенос программ через порт USB.
