Назначение

Система предназначена для организации автоматической подачи в ленточно-делительный и четырехсторонний станок, разгона до необходимой скорости и приема обработанной заготовки.

Линия механизации представляет собой современное техническое решение, в составе бесконтактные датчики точечные и многолучевые, все элементы лини оснащены частотными преобразователями на подачу для точной настройки оптимальных рабочих скоростей под каждый тип продукции.

Пластинчатая цепь на поперечных транспортерах. Быстрая и удобная настройка скоростей подачи оператором с 1 пульта. Обеспечена бесперебойная работа всей линии в целом.

Размеры подаваемого материала в линию механизации:

Длина заготовок: 2500 - 6100 мм;
Толщина заготовок: 15 - 55 мм;
Ширина подаваемых/принимаемых заготовок: 70 - 200 мм.

Для обеспечения стабильной, бесперебойной и безостановочной работы всей системы механизации, пиломатериал, подаваемый в линию строжки должен быть дискового распила или отсортированного ленточного распила. Сортом: отборного, 1-го, 2-го и с предельными отклонениями в соответствии с ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия»

Область применения

Предприятия и цеха по производству столярно-строительных изделий, мебельного щита, производству погонажных изделий.

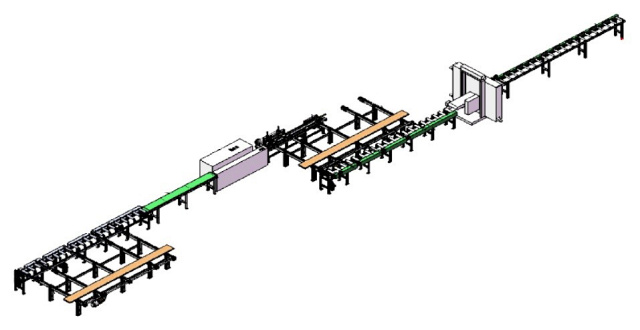

Состав линии

Мощность двигателя: 1.5 кВт;
Скорость подачи заготовок: 5 - 35 м/мин (инвертор);
Диаметр роликов: 89 мм;
Длина роликов: 400 мм;
Габаритные размеры: 7100 x 650 x 950 мм.

Ленточно-делительные станки

Общая мощность: 3 кВт;
Мощность привода роликов: 1.5 кВт;
Продольная скорость транспортера: 5 - 35 м/мин (инвертор);
Кол-во сбросов: 5 групп;
Диаметр роликов: 89 мм;
Длина роликов: 400 мм;
Мощность привода цепных сбросов: 1.5 кВт;
Скорость цепных сбросов: 5 - 50 м/мин (инвертор);
Габаритные размеры: 7400 x 750 x 950 мм.

Кол-во лучей: 5 групп;
Мощность двигателя: 1.5 кВт;
Скорость транспортера: 5 - 20 м/мин (инвертор);
Тип цепи: пластинчатая цепь 812-K250;
Габаритные размеры: 3300 x 5800 x 990 мм.

Мощность двигателя: 2.2 кВт;
Скорость подачи: 30 - 150 м/мин (инвертор);
Габаритные размеры: 1180 x 1130 x 1650 мм.

Четырехсторонние продольно-фрезерные станки

Мощность двигателя: 1.5 кВт;
Скорость подачи: 30 - 150 м/мин (инвертор);
Диаметр приводных роликов: 130 мм;
Ширина ленты: 400 мм;
Габаритные размеры: 4000 x 680 x 950 мм.

Общая мощность: 3 кВт;
Мощность привода роликов: 1.5 кВт;
Продольная скорость транспортера: 20 - 100 м/мин (инвертор);
Кол-во сбросов: 5 групп;
Диаметр роликов: 89 мм;
Длина роликов: 400 мм;
Мощность привода цепных сбросов: 1.5 кВт;
Скорость цепных сбросов: 5 - 50 м/мин (инвертор);
Габаритные размеры: 7400 x 750 x 950 мм.

Мощность двигателя: 1.5 кВт;
Скорость транспортера: 5 - 20 м/мин (инвертор);
Тип цепи: пластинчатая цепь 812-K250;
Кол-во лучей: 5 групп;
Габаритные размеры: 1260 x 5800 x 990 мм.

Система автоматической подачи-приёма заготовок в ленточно-делительный и четырехсторонний станок до 60 м/мин
