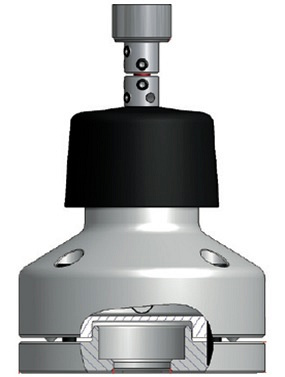

Система размерной настройки инструмента TS 35.20

Hexagon
ГерманияГермания
Цена по запросу
Связь с ведущим специалистом
face-company

Проводная система измерения инструмента

Наименьший измеряемый инструмент:

Ø 0,5 мм при 100 мм/мин

Направление измерения: ± X; ± Y; - Z

Материал: нержавеющая сталь

Может поставляться комплектом с IRP 60.00

НАЗНАЧЕНИЕ:

Система размерной настройки инструментов TS 35.20 разработана для использования на фрезерных станках и обрабатывающих центрах и предназначена для определения геометрических данных инструментов. Высокоточный измерительный элемент производит точные замеры длины, радиуса инструмента, отдельных режущих кромок и распознает поломку инструмента. Измерение может выполняться статически или динамически.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • Измерение длины инструмента.
  • Измерение радиуса инструмента.
  • Определение неисправности инструмента.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

КОМПАКТНАЯ КОНСТРУКЦИЯ

  • Малая монтажная высота.
  • Простая наладка измерительной плоскости.
  • Стабильное положение обеспечивает измерение в одно касание.
  • Измерение инструментов диаметром от 0,5 мм.

НАДЕЖНОСТЬ и ЗАЩИЩЕННОСТЬ

  • Корпус измерительного датчика из нержавеющей стали.
  • Водонепроницаемое уплотнение согласно классу IP68.
  • Высокая защита измерительного элемента благодаря двойной химически стойкой уплотнительной мембране.
  • Соединительный кабель в полиуретановой трубке (опция).

ПРЕИМУЩЕСТВА

  • Минимальное усилие при контакте позволяет проводить измерения точных инструментов.
  • Регулируемое усилие при контакте (Z = 5 Н; X/Y = 0,55 - 1,1 Н).
  • Повторяемость 2 Sigma 1 мкм.
  • Высочайшая точность благодаря прецизионному измерительному элементу.
  • Измерение малых инструментов от 0,5 мм.

Особенности комплектации и монтажа

С датчиком измерения инструмента поставляется защита сигнального кабеля в комплекте с необходимыми материалами для монтажа (Опция 35.20-PT-3).



По запросу, возможна поставка датчика устанавливаемого на монтажное основание с соплом для обдува инструмента перед измерением. (Опция 35.20-AJ).
