Резцы серии SGIH (Blacksmith) модель SGIH26-2
-
ДатаОжидаемогоПоступления0001-01-01T00:00:00
-
ПластинаA2022
-
КлючSL4
-

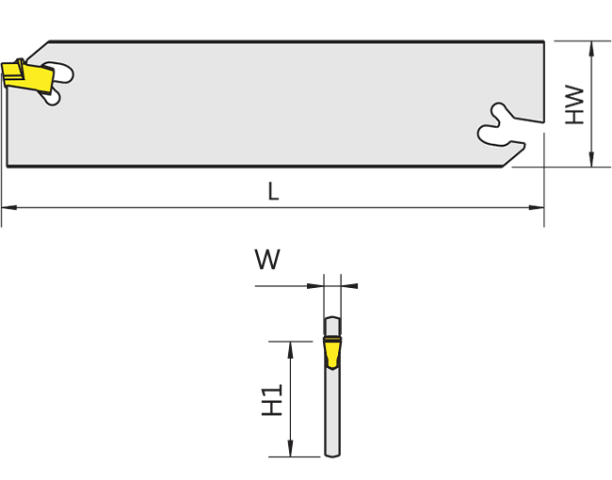

Длина лезвия, L, мм110
-
Высота лезвия, HW, мм26
-
Функциональная высота, H1, мм21,4
-
Функциональная ширина, W, мм2,2
Резец предназначен преимущественно для отрезки.
Устанавливается односторонняя пластина A2 с 1 режущей кромкой.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Резец является металлорежущим инструментом, который устанавливается на токарных станках. Резец предназначен для срезания слоя материала с заготовки точением для придания ей необходимой формы.

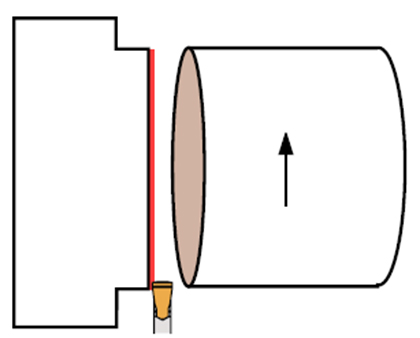

СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
Каждый тип резца предназначен для определённых видов токарной обработки.
На всех резцах используются сменные неперетачиваемые твёрдосплавные многогранные пластины с покрытиями и стружколомами. Пластины закрепляются на резце механически с помощью прихватов, кронштейнов или винтов - различных типов крепления.
ДЛЯ ВЫБОРА РЕЗЦА И ПЛАСТИНЫ НЕОБХОДИМО:
1. Определить вид токарной обработки – проходное точение; подрезка торца; снятие фаски; нарезка внутренней или наружной резьбы; точение внутренних, наружных и торцевых канавок; отрезка деталей. Для некоторых разных видов токарной обработки можно использовать один резец и пластину.
2. Определить тип пластины, марку её твёрдого сплава, тип её покрытия и стружколома в зависимости от материала заготовки и типа обработки – черновой, получистовой, чистовой, финишной.
3. Определить габариты резца в зависимости от посадочных размеров на станке и размеров обрабатываемой заготовки.
4. Назначить режимы резания.
