Резцы серии SER/L (Blacksmith)

Резцы серии SER/L (Blacksmith)
  • Производитель: BLACKSMITH

    Страна: Германия

  • Пластина: 16ER/L, 22ER/L

    Крепление: прижим винтом

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

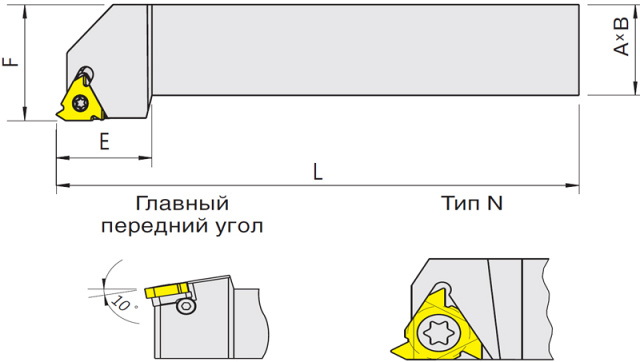

Модель A, мм B, мм L, мм E, мм F, мм Пластина Подкладная пластина Винт Ключ
SER/L-1010H16N 10 10 100 20 10 16ER/L AE16 / AL16 CS35115H, CS6-0306 LW025, FT-15
SER/L-1212H16N 12 12 100 20 12 16ER/L AE16 / AL16 CS35115H, CS6-0306 LW025, FT-15
SER/L-1616H16 16 16 100 22 20 16ER/L AE16 / AL16 CS35115H, CS6-0306 LW025, FT-15
SER/L-2020K16 20 20 125 25 25 16ER/L AE16 / AL16 CS35115H, CS6-0306 LW025, FT-15
SER/L-2525M16 25 25 150 25 32 16ER/L AE16 / AL16 CS35115H, CS6-0306 LW025, FT-15
SER/L-3232P16 32 32 170 32 40 16ER/L AE16 / AL16 CS35115H, CS6-0306 LW025, FT-15
SER/L-2020K22 20 20 125 25 25 22ER/L AE22 / AL22 CS40145, CS6-0408 LW030, FT-15
SER/L-2525M22 25 25 150 29 32 22ER/L AE22 / AL22 CS40145, CS6-0408 LW030, FT-15
SER/L-3232P22 32 32 170 32 40 22ER/L AE22 / AL22 CS40145, CS6-0408 LW030, FT-15
НАЗНАЧЕНИЕ:

Резец предназначен для нарезания наружной резьбы.
Форма резца "N" применяется преимущественно в автоматах продольного точения.
Устанавливается резьбовая пластина с полным или неполным профилем с 3 режущими кромками.

 Резец SER/L, применение


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Резец является металлорежущим инструментом, который устанавливается на токарных станках. Резец предназначен для срезания слоя материала с заготовки точением для придания ей необходимой формы.


СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

На всех резцах используются сменные неперетачиваемые твёрдосплавные многогранные пластины с покрытиями и стружколомами.  Пластины закрепляются на резце механически с помощью прихватов, кронштейнов или винтов - различных типов крепления.

Тип крепления пластины "S" - данный тип крепления является самым лёгким и применяется преимущественно для закрепления мелких и средних резьбовых пластин. Используется на всех малогабаритных резцах. Совсем не мешает сходу стружки. Одинарный зажим в виде винта надёжно фиксирует пластину.


ДЛЯ ВЫБОРА РЕЗЦА И ПЛАСТИНЫ НЕОБХОДИМО:

1. Определить вид токарной обработки – проходное точение; подрезка торца; снятие фаски; нарезка внутренней или наружной резьбы; точение внутренних, наружных и торцевых канавок; отрезка деталей. Для некоторых разных видов токарной обработки можно использовать один резец и пластину.
2. Определить тип пластины, марку её твёрдого сплава, тип её покрытия и стружколома в зависимости от материала заготовки и типа обработки – черновой, получистовой, чистовой, финишной.
3. Определить габариты резца в зависимости от посадочных размеров на станке и размеров обрабатываемой заготовки.
4. Назначить режимы резания.
