Резцовая твёрдосплавная вставка Blacksmith MBN

BLACKSMITH
ГерманияГермания
Цена по запросу
Связь с ведущим специалистом

Назначение: точение, снятие фаски

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены

Модель

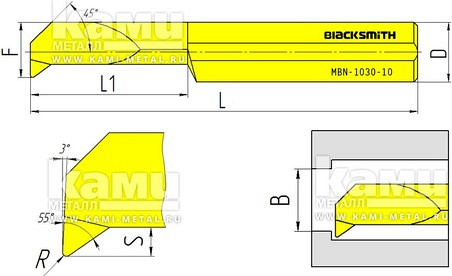

B, мм F, мм L1, мм L, мм R, мм S, мм D, мм
MBN-310-4 3 2,8 10 40 0,1 0,6 4
MBN-315-4 3 2,8 15 50 0,1 0,6 4
MBN-321-4 3 2,8 21 60 0,1 0,6 4
MBN-412-4 4 3,8 12 50 0,1 0,8 4
MBN-420-4 4 3,8 20 60 0,1 0,8 4
MBN-428-4 4 3,8 28 70 0,1 0,8 4
MBN-515-6 5 4,8 15 50 0,1 1 6
MBN-525-6 5 4,8 25 65 0,1 1 6
MBN-535-6 5 4,8 35 75 0,1 1 6
MBN-620-6 6 5,6 20 60 0,2 1,5 6
MBN-630-6 6 5,6 30 70 0,2 1,5 6
MBN-642-6 6 5,6 42 80 0,2 1,5 6
MBN-721-8 7 6,6 21 65 0,2 2 8
MBN-735-8 7 6,6 35 75 0,2 2 8
MBN-749-8 7 6,6 49 100 0,2 2 8
MBN-825-8 8 7,6 25 70 0,2 2 8
MBN-840-8 8 7,6 40 80 0,2 2 8
MBN-856-8 8 7,6 56 100 0,2 2 8
MBN-1030-10 10 9,6 30 80 0,2 2,5 10
MBN-1050-10 10 9,6 50 100 0,2 2,5 10

MBN-1070-10

10 9,6 70 120 0,2 2,5 10

НАЗНАЧЕНИЕ:

Вставка предназначена для растачивания отверстий. Изготовлена из твердого сплава. Без внутренних каналов для СОЖ.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Вставка является металлорежущим инструментом, которая устанавливается на токарных станках. Вставка предназначена для срезания слоя материала с заготовки точением для придания ей необходимой формы.


СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Каждый тип вставки предназначен для определённых видов токарной обработки.

Вставка может устанавливаться на токарный станок через переходную втулку, статический VDI-держатель или в специальный блок, закреплённый на револьверной голове станка. Выбор любого из этих вариантов установки резца зависит от модели станка. Закрепляется резец винтами.

Модель резца в 3D:
