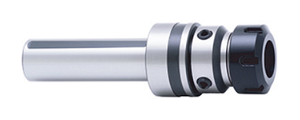

Резьбовой патрон Blacksmith ST-TA

Резьбовой патрон Blacksmith ST-TA
  • Производитель: BLACKSMITH

    Страна: Германия

  • Зажимаемый метчик: М4-М22

    Тип цанги: ER16, ER20, ER25, ER32.

    Тип хвостовика: цилиндрический хвостовик ST20, ST25, ST32, ST40.


Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

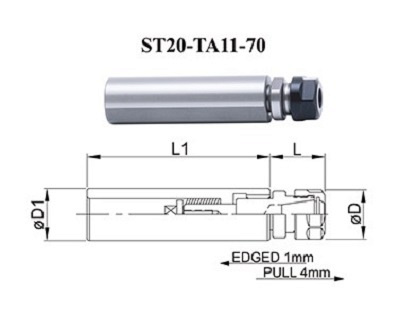

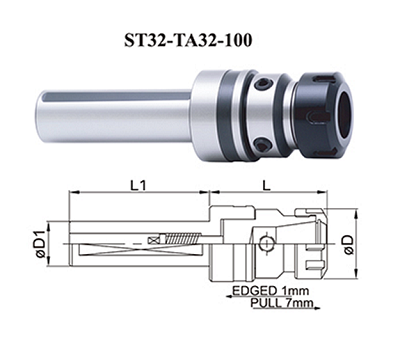

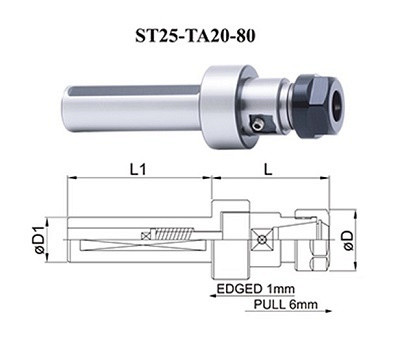

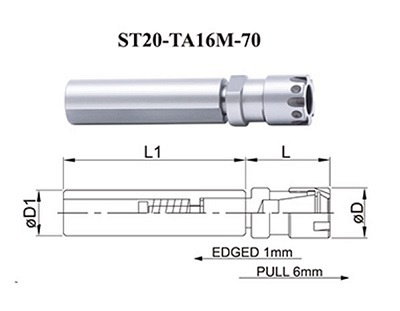

Модель ST20-ER16 ST20-ER20 ST20-ER25 ST25-ER16 ST25-ER20 ST25-ER25 ST25-ER32 ST32-ER16
Зажимаемый метчик M4 - M10 M4 - M12 M4 - M18 M4 - M10 M4 - M12 M4 - M18 M4 - M22 M4 - M10
D1, мм 20 20 20 25 25 25 25 32
D, мм 28 34 42 28 34 42 50 28
L, мм 75 80 80 75 80 80 80 75
Цанга ER16 ER20 ER25 ER16 ER20 ER25 ER32 ER16
F1, мм 5 5 5 5 5 5 5 5
F2, мм 12 12 12 12 12 12 8 12

Модель ST32-ER20 ST32-ER25 ST32-ER32 ST40-ER16 ST40-ER20 ST40-ER25 ST40-ER32
Зажимаемый метчик M4 - M12 M4 - M18 M4 - M22 M4 - M10 M4 - M12 M4 - M18 M4 - M22
D1, мм 32 32 32 40 40 40 40
D, мм 34 42 50 28 34 42 50
L, мм 80 80 80 75 80 80 80
Цанга ER20 ER25 ER32 ER16 ER20 ER25 ER32
F1, мм 5 5 5 5 5 5 5
F2, мм 12 12 8 12 12 12 8
НАЗНАЧЕНИЕ:

Резьбовой патрон предназначен для надёжного и точного закрепления метчиков на токарных станках.

Резьбовой патрон является станочной оснасткой. Метчик вставляется в отверстие цанги. Далее цанга устанавливается в резьбовой патрон (иногда цанга устанавливается непосредственно в станок). На цанговом патроне закручивается гайка, метчик зажимается.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Резьбовой патрон зажимает метчики в пределах определённого диапазона диаметров. Каждая цанга соответствует определённому размеру метчика.

Осевая и радиальная компенсация резьбового патрона позволяет избежать погрешностей при нарезке резьбы и предотвратить поломку метчика.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

В комплекте с каждым цанговым патроном поставляется гайка.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Цанги и ключ необходимо заказывать отдельно.
