Раскроечный центр с задней загрузкой Nanxing NPL-380HG

Раскроечный центр с задней загрузкой Nanxing NPL-380HG

Лидеры продаж оборудования для производства мебели
Узнать больше

13 478 695 ₽

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Покупка в лизинг Подробнее

от 368 418 ₽/мес. в лизинг

Аванс: 20%

Срок договора: 60 мес.

Предложим удобный вариант лизинга

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Китай

Другие модели:

NPL-330HG

Подача

8 - 100 м/мин
Длина пропила

3800 мм
Кол-во пневмозахватов

10 шт
Общая мощность

34,3 кВт
Вылет основной пилы

120 мм
Вес

12 500 кг

Преимущества

Автоматическая задняя загрузка
Оптимизация вылета основной пилы от высоты пакета
Сервонастройка подрезной пилы
Толкатель заготовок имеет 8 пневматических зажимов
Передние подающие столы оснащены воздушной подушкой
Подвижные воздушные столы (кроме первого)

Модель

NPL-380HG

ЦЕНА

13 478 695 ₽

Длина пропила, мм

3800

Макс. размер обрабатываемого материала, мм

3800 х 3800

Вылет основной пилы, мм

120

Подача, м/мин

8 - 100

Холостой ход, м/мин

100

Мощность серводвигателя подачи пильной каретки, кВт

Диаметр пилы, мм

450

Посадочный диаметр, мм

Скорость вращения, об/мин

4800

Мощность двигателя, кВт

18,5

Диаметр пилы, мм

180

Посадочный диаметр, мм

Скорость вращения, об/мин

6500

Мощность двигателя, кВт

2,2

Кол-во пневмозахватов, шт

Тип загрузки

задняя

Общая мощность, кВт

34,3

Потребление воздуха, л/мин

220

Длина рабочего стола, мм

4 x 2200

Боковой выравниватель

ролик

Макс. скорость толкателя, м/мин

Мощность серводвигателя подачи толкателя, кВт

Диаметр воздуховодов, мм

3 x 150

Давление в пневмосистеме, МПа

0,6

Длина, мм

9020

Ширина, мм

8887

Высота, мм

1810

Вес, кг

12 500

Назначение

Форматно-раскроечные центры с ЧПУ Nanxing NPL-330HG/380HG предназначен для раскроя пакетов плитных материалов в условиях среднесерийного и крупносерийного производств.

Область применения

Форматно-раскроечные центры с ЧПУ Nanxing NPL-330HG/380HG используются в условиях крупносерийного и массового производства для изготовления корпусной мебели.

Производство мебели

Производство панелей, щитов и плит

* Изготовление деталей любой сложности по чертежам заказчика

Схемы обработки

Раскрой одного листа

Раскрой пачкой до 5 листов

Вылет пилы

Конструктивные особенности

Станина выполнена из сверхпрочной стали и установлена на устойчивые опоры, что гарантирует жесткость и предотвращает прогиб конструкции, а также обеспечивает точный пропил в процессе работы. Нагрузки, воздействующие на станину, были математически рассчитаны при проектировании, вследствие чего определено, что подобная конструкция не имеет критических точек на прогиб и кручение.

Круглые цилиндрические направляющие изготовлены из закалённой стали. Взаимное расположение станины и направляющих позволяет распределить вес пильной каретки таким образом, чтобы исключить возможные прогибы, которые отрицательно сказываются на качестве раскроя.

Пильная каретка оснащена основной и подрезной пилой и базируется на прочной стальной конструкции. Привод пил осуществляется от отдельных двигателей.

Пильная каретка перемещается при помощи шестерни-рейки. На сегодняшний момент это самый надежный и точный способ перемещения пильной каретки.

Движение каретки и максимальная скорость (до 100 м/мин) достигается за счет бесщеточного сервомотора.

Крепление дисковых пил осуществляется вне рабочей зоны станка при помощи зажимных фланцев с механической системой блокировки.

Мощный толкатель предназначен для точного и быстрого позиционирования плит ДСтП. Толкатель оснащен восемью захватами (зажимами).Для деликатной ,но в то же время надежной фиксации плит, зажимы имеют двухпальцевую конструкцию Они обеспечивают прочный захват пакета ДСтП. Захваты позволяют выталкивать стопу раскроенных плит за линию раскроя, что облегчает их перемещение и выгрузку.

Перемещение толкателя осуществляется по плоским, износостойким направляющим при помощи круглых металлических роликов с пылезащищенными подшипниками. Данная конструкция обеспечивает равномерность перемещения толкателя.

Параллельность перемещения толкателя относительно рабочего стола обеспечивается за счет торсионного вала, соединенного с шестерней и зубчатой рейкой.

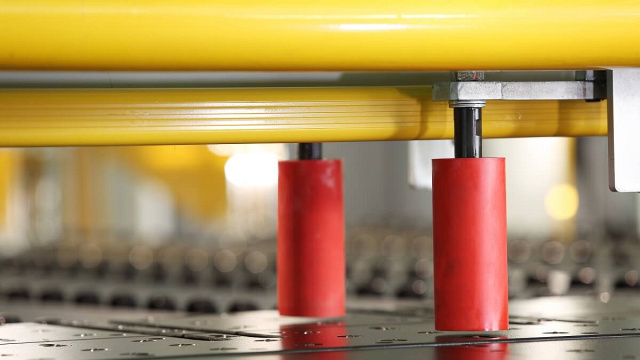

Привод верхнего прижима (прижимная балка) осуществляется от двух пневмоцилиндров, что обеспечивает жесткий и равномерный зажим плит ДСтП во время раскроя.

Параллельность перемещения прижимной балки относительно рабочего стола обеспечивается за счет торсионного вала, соединенного с шестерней и зубчатой рейкой.

Боковой прижим предназначен для бокового выравнивания деталей, чтобы гарантировать нахождение детали под прямым углом к плоскости резания. Выравнивание выполняется с помощью обрезиненного ролика и полностью автоматизировано. Его перемещение управляется системой ЧПУ в соответствии с шириной выравниваемых плит и связано непосредственно с рабочим циклом станка.

Передняя часть станка оснащена загрузочными столами с воздушной подушкой. Столы предназначены для загрузки плит ДСтП и выгрузки деталей и срезков, а так же для разворота пакета ДСП из продольного в поперечное положение по отношению к рабочей области станка.

Легкое передвижение деталей по столам происходит за счет потока воздуха, подаваемого специальным электровентилятором через отверстия в верхней части стола, тем самым исключается возможное появление царапин на нижней поверхности детали.

Предназначен для комплексной подготовки забираемого воздуха, с целью соответствия его требованиям к использованию в пневмосистеме. Также с помощью УПВ производится регулировка давления в пневмосистеме с контролем по манометрам.

Система ЧПУ SIMENS контролирует все узлы и агрегаты станка. Встроенное программное обеспечение является простым в освоении и позволяет программировать раскрой. В программе задаются скорость движения пильной каретки, размер готовых деталей, количество листов в пакете и другие технологические параметры. В дальнейшем станок работает по программе в автоматическом режиме. Встроенная система диагностики позволяет своевременно обнаруживать и устранять возникающие неисправности.

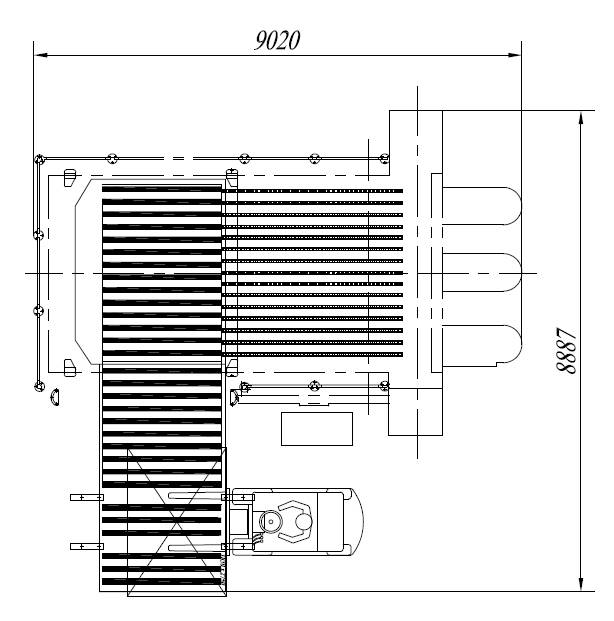

Габариты станка
