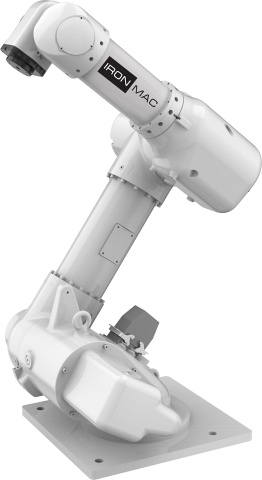

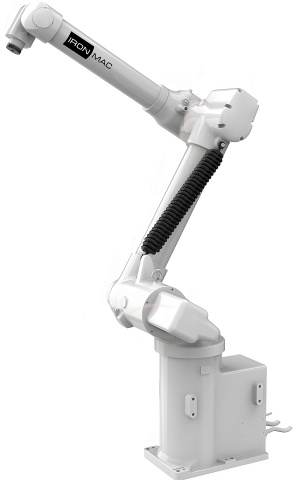

Универсальные роботы манипуляторы для покраски и распыления ЛКМ серии IR-BR P
Шеф-монтаж:
индивидуально
Гарантия:
12 месяцев
Число степеней свободы: 3 - 6 осей
Максимальная нагрузка: 16 кг
Максимальный рабочий радиус: 980 - 1600 мм
Класс защиты манипулятор / шкаф:
IP53 - IP54 / IP67
Вес робот / электрошкаф: 64 - 125 / 33,5 - 47 кг
Преимущества
- Легкий вес робота
- Уникальное ПО разработанное специально для покрасочных операций
- Интеграция в систему умное производство и индустрия 4.0
- Уникальная конструкция Bi-Rotation позволяет роботу перемещаться непосредственно между целевыми точками с наименьшими расстояниями, обеспечивая высокую эффективность робота
- Высокий уровень защиты IP67 позволяет работать роботу в тяжелых производственных условиях
- Высокоскоростные двигатели и высокоточные редукторы всемирно известных брендов, гарантия надежности и длительного срока работы
- Малая площадь установки делает серию IR / IR BR идеальным роботом для загрузки / выгрузки деталей и паллет в узком пространстве
О товаре
Характеристики
Модель
IR-BR316P
IR-BR616P
Число степеней свободы, шт.
3
6
Максимальная нагрузка, кг
16
16
Максимальный рабочий радиус, мм
980
1600
Повторяемость, мм
±0,05
±0,05
Класс защиты IP робота
IP67
IP67
Длина кабеля до ПУ, м
8
8
Длина питающего кабеля, м
3
6
Параметры входа / выхода ( I / O )
32 входа (варианты проводимости NPN, PNP), 31 выход( проводимость NPN)
32 входа (варианты проводимости NPN, PNP), 31 выход( проводимость NPN)
Сигнальная линия
12 конт, авиа разъем
24 конт, авиа разъем
Диаметр пневматической трубки, мм
1 x Ø6
2 x Ø8
Емкость резервной батареи, кВА
2,45
3,68
Потребляемая мощность, кВт
2,28 / 1 фаза
2,95 / 1 фаза
Напряжение, В
220
220
Сила тока, А
13,4
13,4
Способ монтажа / поверхность
Любое положение
Горизонтальная
Класс защиты шкафа управления
IP53
IP54
Вес шкафа управления, кг
33,5
47
Основные операции
Покраска
Покраска
J1, °
-178°/-2°
±154
J2, °
+130°/ +430°
-178 / -2
J3, °
±161°
+103 / +437
J4, °
-
±360
J5, °
-
±161
J6, °
-
±360
J1
217 °/с，3,78 рад/с
157 °/с，2,73 рад/с
J2
357 °/с，6,23 рад/с
145 °/с，2,52 рад/с
J3
360 °/с，6,28 рад/с
178 °/с，3,10 рад/с
J4
-
221 °/с，3,85 рад/с
J5
-
180 °/с，3,14 рад/с
J6
-
225 °/с，3,92 рад/с
J1
217 °/с，3,7 рад/с
236 °/с，4,12 рад/с
J2
357 °/с，6,23 рад/с
217 °/с，3,78 рад/с
J3
360 °/с，6,28 рад/с
357 °/с，6,23 рад/с
J4
-
443 °/с，7,72 рад/с
J5
-
360 °/с，6,28 рад/с
J6
-
450 °/с，7,85 рад/с
J4, кг㎡
0,85
0,99
J5, кг㎡
-
0,85
J6, кг㎡
-
0,52
J4, Нм
28
34,0
J5, Нм
-
28.0
J6, Нм
-
20,3
Температура, °C
0 - 45
0 - 45
Влажность, %
20 - 80
20 - 80
Другое
Избегайте контакта с легковоспламеняющимися, взрывоопасными или агрессивными газами и жидкостями. Беречь от источников электронного шума (плазма).
Избегайте контакта с легковоспламеняющимися, взрывоопасными или агрессивными газами и жидкостями. Беречь от источников электронного шума (плазма).
Вес, кг
64
125
