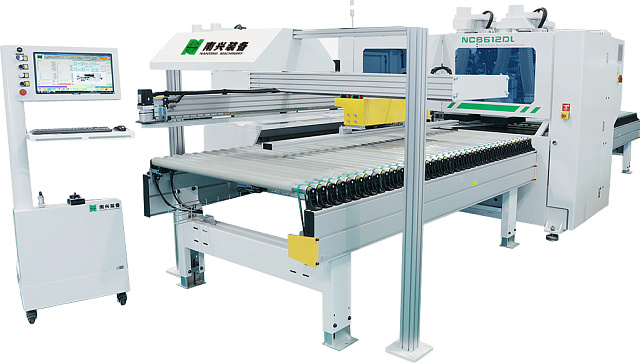

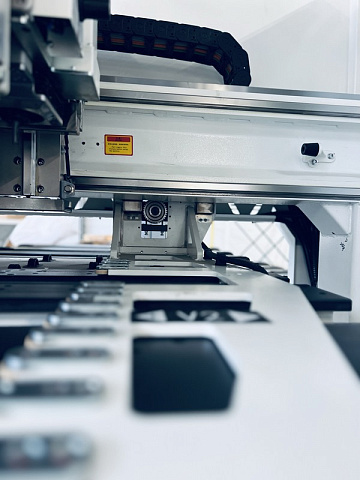

Сверлильно-присадочный центр с ЧПУ Nanxing NCB612DL
Код(ы)
товара: ЧП 326678
Китай
Модели серии:
NСB612DL
Количество присадочных голов: 3 шт.

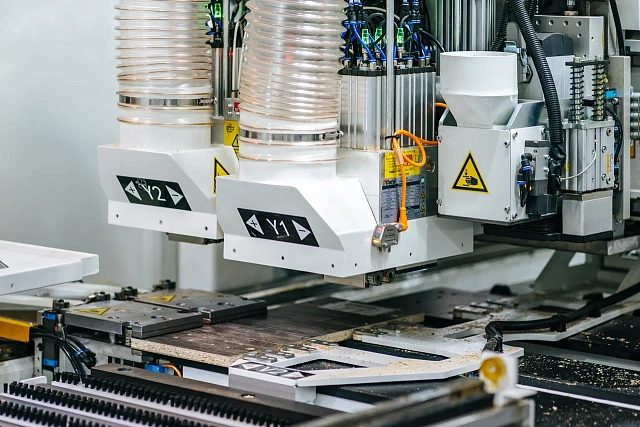

Фрезерный узел:
2 шт., 3,5 кВт / 18 000 об/мин
Макс. ширина заготовки: 1200 мм
Макс. скорость перемещения по осям
X / Y / Z: 135 / 75 / 30 м/мин
Вес: 4710 кг
Преимущества
- Автоматический конвейер подачи деталей в станок с интегрированными органами зрения для считывания этикеток со штрихкодами
- Автоматическая прижимная балка, которая четко прижимает деталь в захваты
- Станок позволяет обрабатывать все 6 сторон панели, выполнять верхнее и нижнее пазование, фрезеровать контуры за один проход
- Возможность встраивания в автоматические производственные линии на мебельных производствах
- Точность перемещения по каждой оси
Модель
NСB612DL
ЧП 326678
В наличии
ЦЕНА
8 300 530 ₽
Позиционирование заготовки перед обработкой
горизонтально
Одновременная обработка двух заготовок за один установ
-
Количество сторон обработки заготовки за один установ, шт.
6
Длина обрабатываемой заготовки (мин. - макс.), мм
250 - 3000
Ширина обрабатываемой заготовки (мин. - макс.), мм
30 - 1200
Толщина обрабатываемой заготовки (мин. - макс.), мм
10 - 50

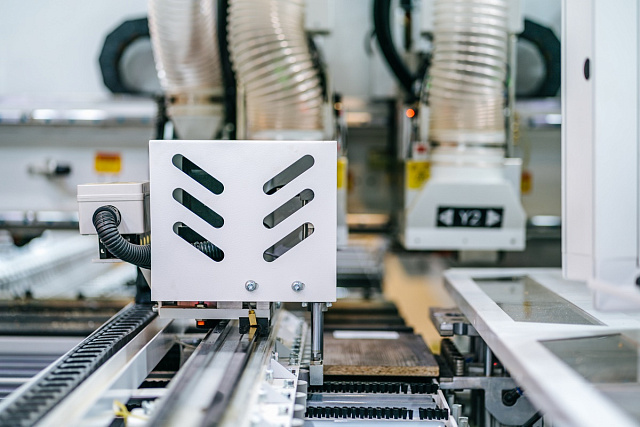

Количество пневматических захватов, шт.
2
Максимальная скорость перемещения по осям X / Y / Z, м/мин
135 / 75 / 30

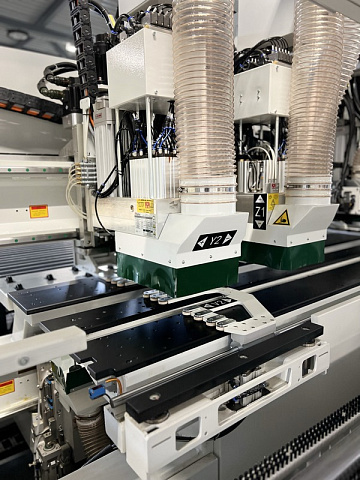

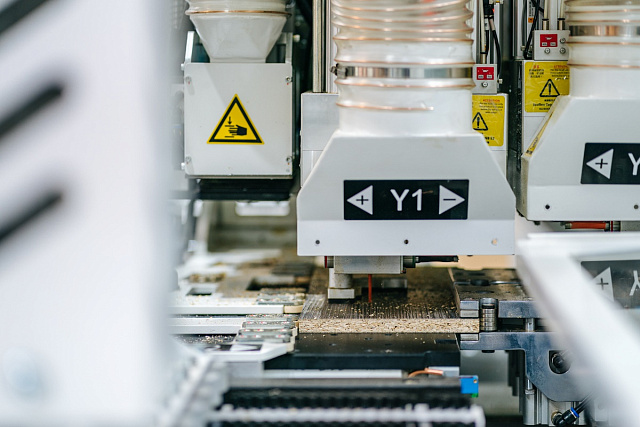

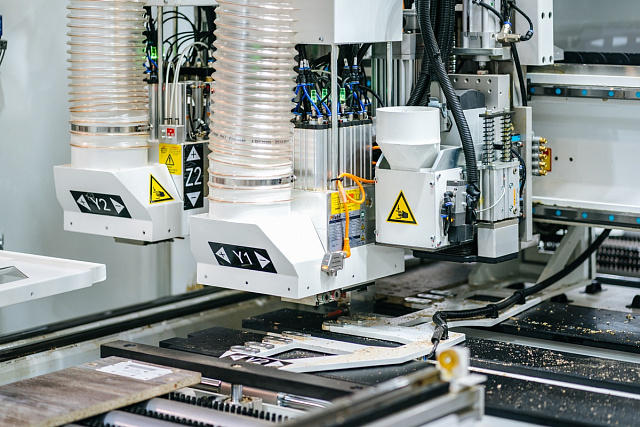

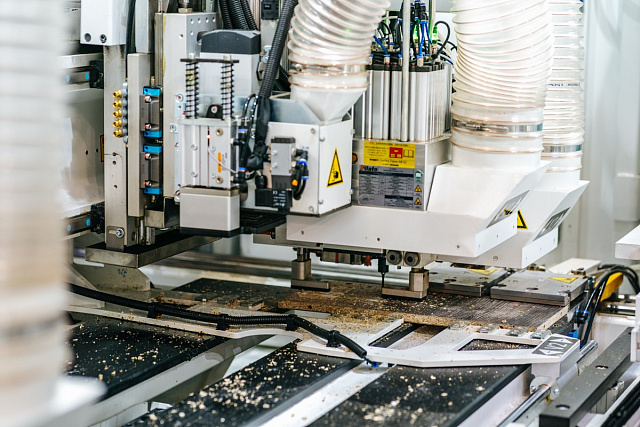

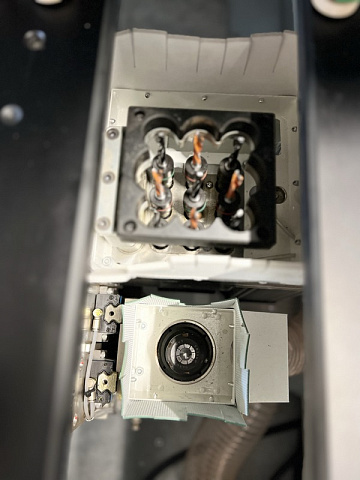

Количество присадочных голов, шт.
3
Мощность присадочных голов (верх. / нижн.), кВт
2,2 + 2,2 / 1,7

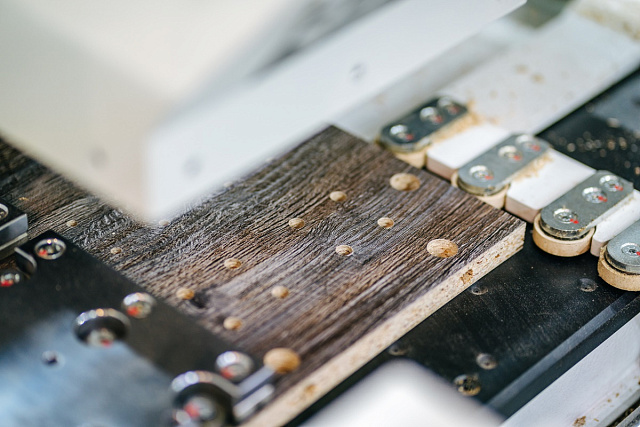

Количество шпинделей для сверления в пласть заготовки (сверху), шт.
32 (16 + 16)
Количество шпинделей для сверления в пласть заготовки (снизу), шт.
9

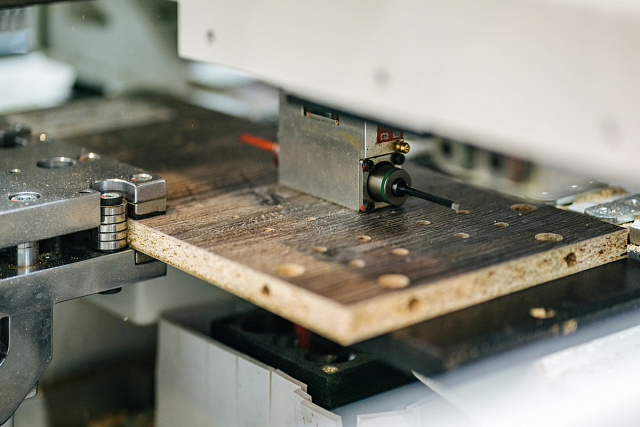

Количество шпинделей для сверления в торцы заготовки, шт.
20 (3 + 3; 2 + 2 / 3 + 3; 2 + 2)

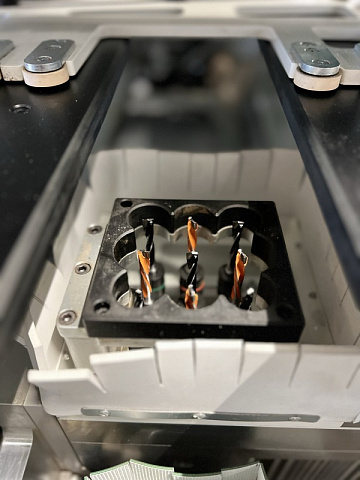

Максимальная длина сверла, мм
70
Максимальный диаметр сверла, мм
35
Пазовальная пила
нет
Верхний фрезерный шпиндель
+
Мощность верхнего фрезерного шпинделя, кВт
3,5
Тип цанги верхнего фрезерного шпинделя
ER25
Частота вращения верхнего фрезерного шпинделя, об/мин
18 000
Автоматическая смена инструмента
нет
Магазин инструмента
-
Тип инструментального патрона (для автосмены)
-
Количество ячеек в магазине инструмента, шт.
-
Нижний фрезерный шпиндель
+
Мощность нижнего фрезерного шпинделя, кВт
3,5
Тип цанги нижнего фрезерного шпинделя
ER25
Частота вращения нижнего фрезерного шпинделя, об/мин
18 000
Частота вращения шпинделей присадочных голов, об/мин
4000
Система ЧПУ
SYNTEC
Интерфейс на русском языке
+
Базовое программное обеспечение на русском языке
-
Офисная версия базового программного обеспечения
опция
Адаптация для работы с ПО "Базис-Мебельщик"
+
Ручной сканер для работы со штрихкодами
+
Ручной пульт управления с маховиком
+
Автоматический конвейер выгрузки деталей
+
Кондиционер электрошкафа с фреоном
+
Система контрольного измерения заготовок перед обработкой
+
Автоматическая централизованная смазка направляющих и подшипников
+
Напряжение, В
380
Частота тока, Гц
50
Давление в пневмосистеме, МПа
0,6 - 0,7
Общая установленная мощность, кВт
24,6
Количество и диаметры аспирационных выходов (верхн. / нижн.), шт. * мм
2 * 200 / 1 * 125
Длина, мм
6800
Ширина, мм
2860
Высота, мм
2300
Вес, кг
4710
