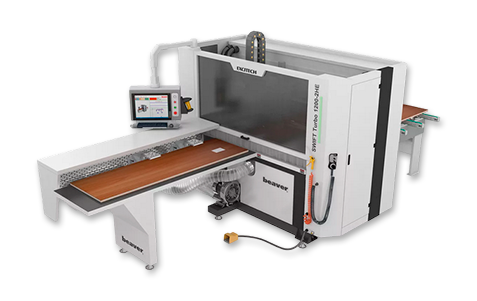

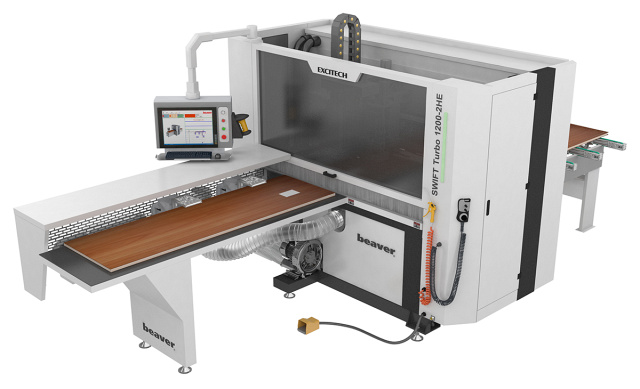

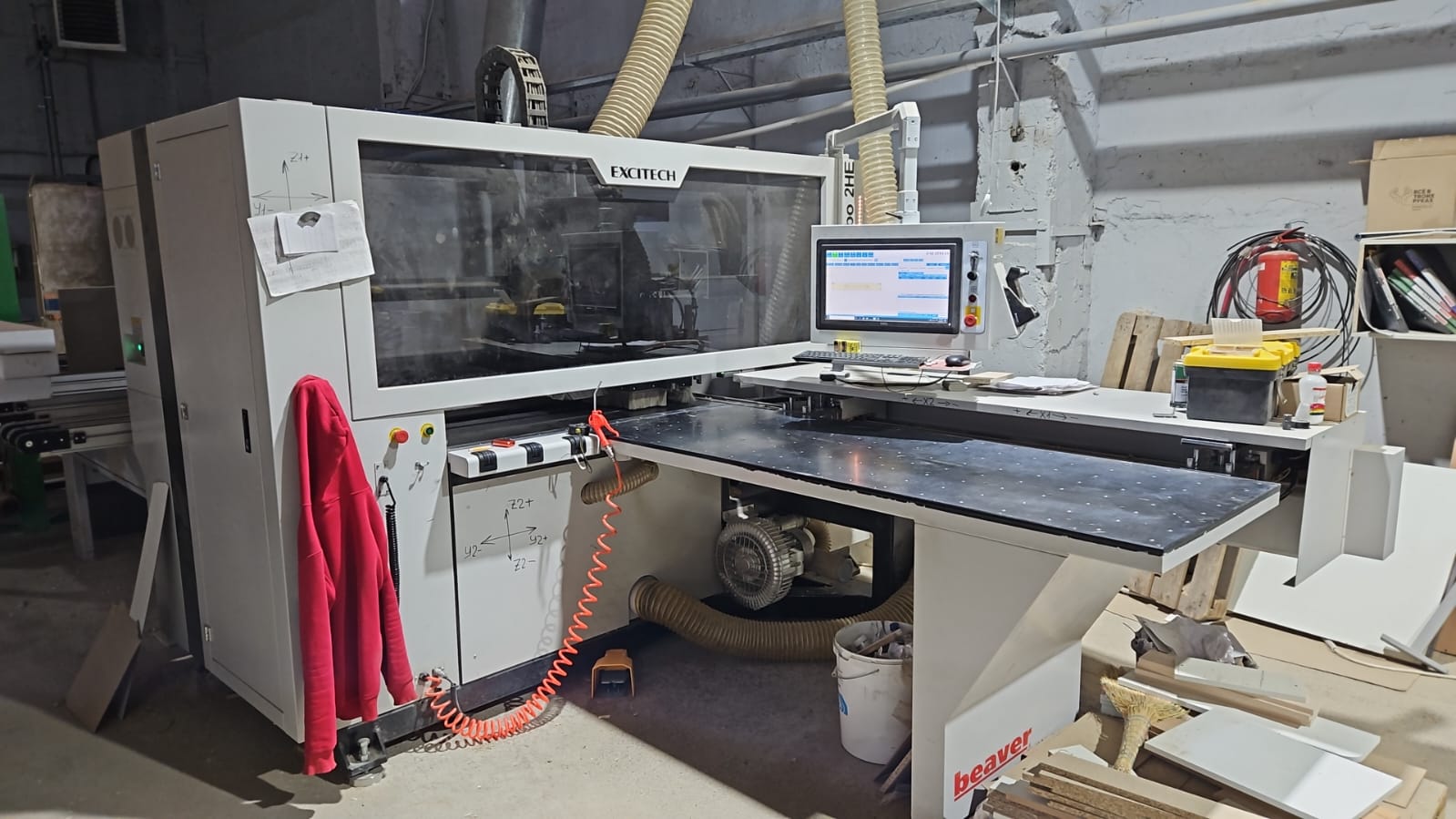

Сверлильно-присадочный центр с ЧПУ Beaver SWIFT Turbo PRO 1200-2HE
Код товара: ЧП 353721
Количество присадочных голов: 2 шт.

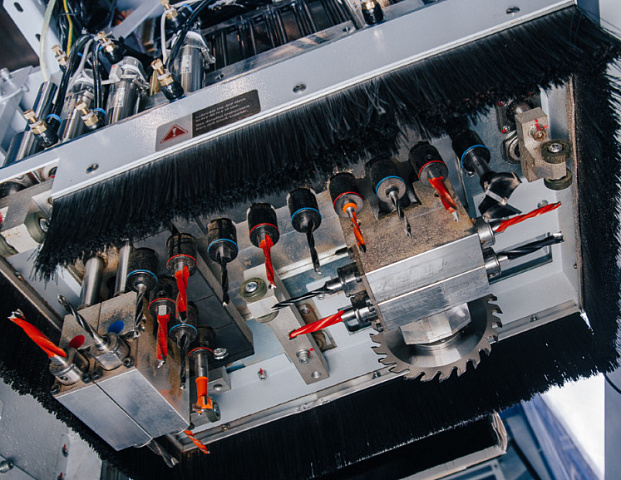

Конфигурация присадочных голов:
Вертикаль: 12 / Горизонт.: 8 (2+2, 2+2) / пила
Вертикаль: 9
Фрезерный узел:
Мощность шпинделя (верх / низ):
5,5 / 3,5 кВт
Частота вращения шпинделя (верх / низ):
18 000 об/мин
Макс. ширина заготовки: 1200 мм
Макс. скорость перемещения по осям
X / Y / Z: 130 / 80 / 40 м/мин
Вес: 3850 кг
Преимущества

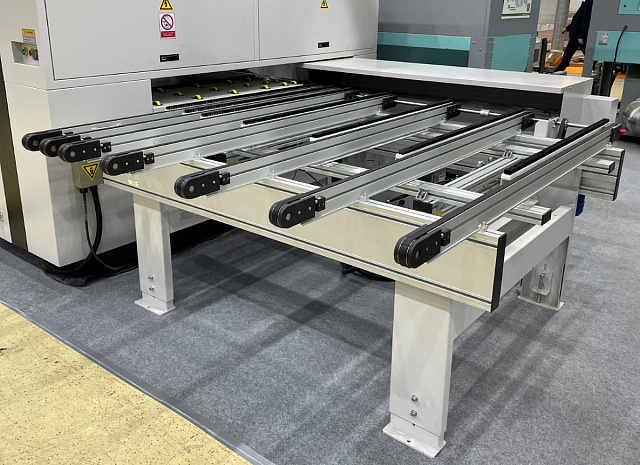

- Усиленный автоматический конвейер для выгрузки деталей. Перемещение больших и тяжелых заготовок или 2х деталей

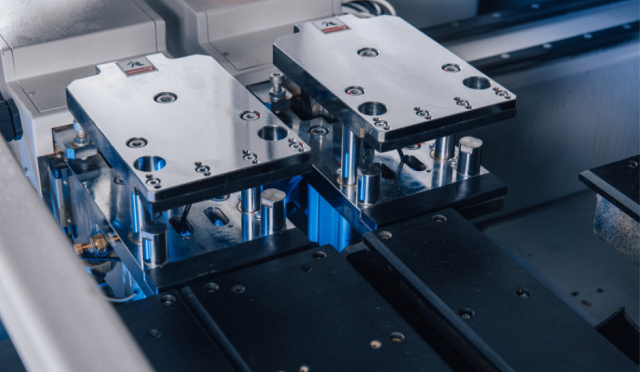

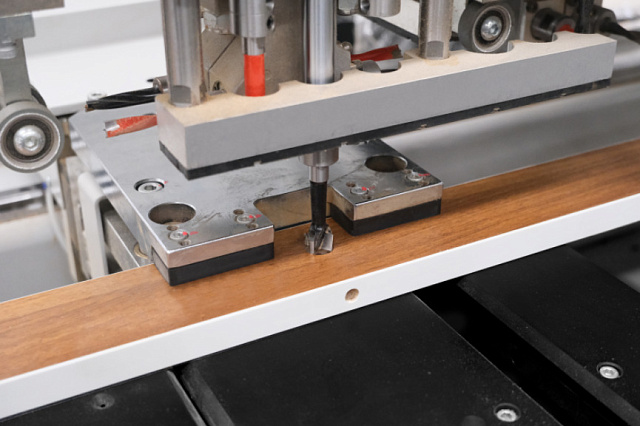

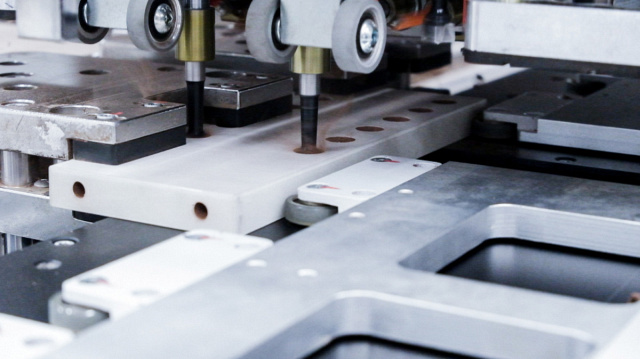

- Высокая точность сверления. Большой рабочий ход захватов и минимум перехватов детали за цикл

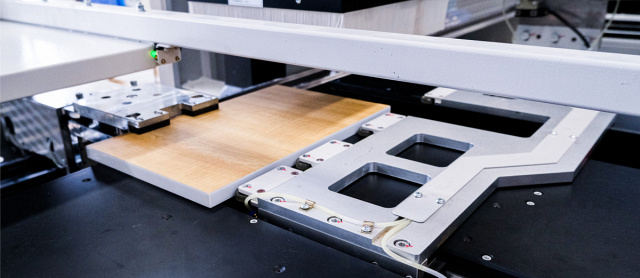

- Подвижной стол в зоне обработки

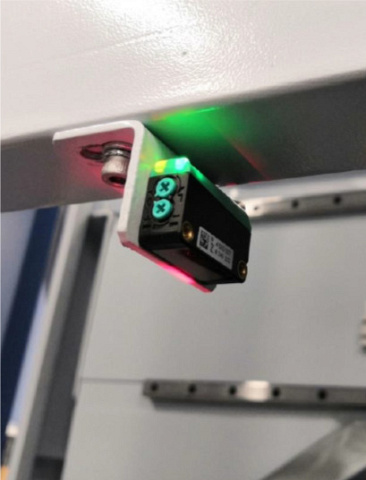

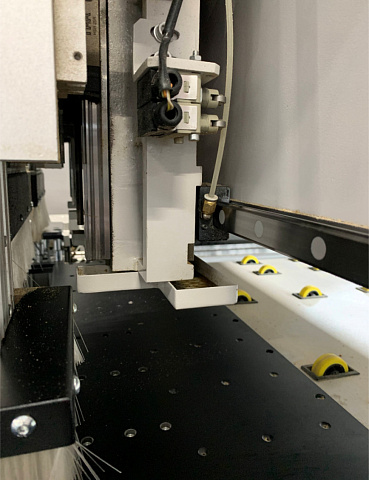

- Центральный базирующий пневмоупор. Устанавливается точка базирования, позволяет обрабатывать детали малой ширины и сложной формы
- Полная адаптация с БАЗИС, bCAD, Cabinet Vision
- Встроенная функция TELESERVICE для удаленного доступа
Модель
SWIFT Turbo PRO 1200-2HE
Позиционирование заготовки перед обработкой
горизонтально
Одновременная обработка двух заготовок за один установ
+
Количество сторон обработки заготовки за один установ, шт.
6
Длина обрабатываемой заготовки (мин. - макс.), мм
70 - не ограничена
Ширина обрабатываемой заготовки (мин. - макс.), мм
30 - 1200
Толщина обрабатываемой заготовки (мин. - макс.), мм
10 - 60
Количество пневматических захватов, шт.
2
Максимальная скорость перемещения по осям X / Y / Z, м/мин
130 / 80 / 40
Количество присадочных голов, шт.
2
Мощность присадочных голов (верх. / нижн.), кВт
2,2 / 1,7

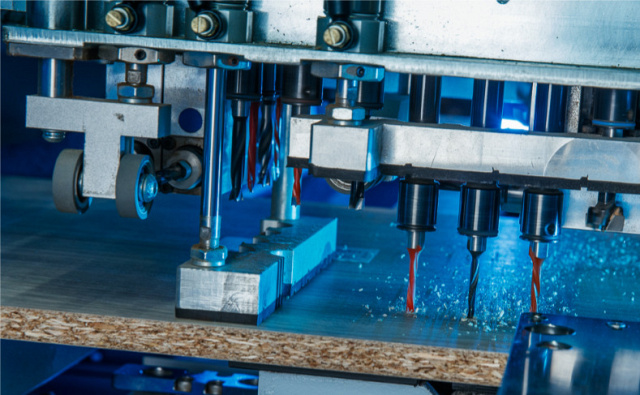

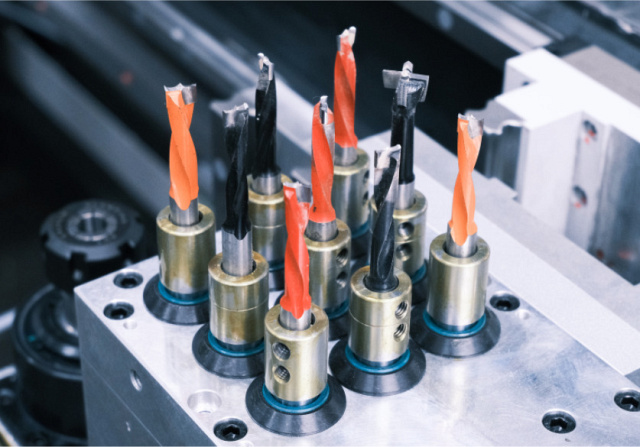

Количество шпинделей для сверления в пласть заготовки (сверху), шт.
12
Количество шпинделей для сверления в пласть заготовки (снизу), шт.
9
Количество шпинделей для сверления в торцы заготовки, шт.
8 (2+2; 2+2)
Максимальная длина сверла, мм
70
Максимальный диаметр сверла, мм
35

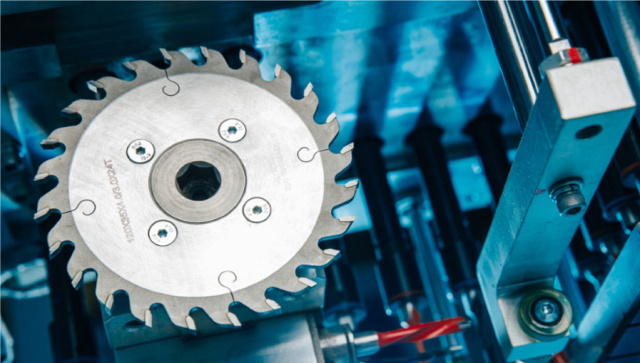

Пазовальная пила
есть

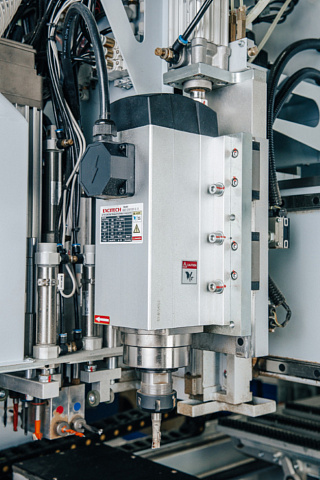

Верхний фрезерный шпиндель
+
Мощность верхнего фрезерного шпинделя, кВт
5,5
Тип цанги верхнего фрезерного шпинделя
ER32
Частота вращения верхнего фрезерного шпинделя, об/мин
18 000
Автоматическая смена инструмента
нет
Магазин инструмента
-
Тип инструментального патрона (для автосмены)
-
Количество ячеек в магазине инструмента, шт.
-

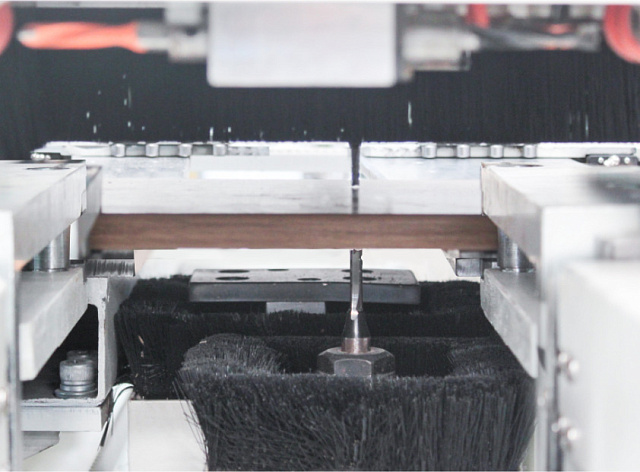

Нижний фрезерный шпиндель
+
Мощность нижнего фрезерного шпинделя, кВт
3,5
Тип цанги нижнего фрезерного шпинделя
ER20
Частота вращения нижнего фрезерного шпинделя, об/мин
18 000
Частота вращения шпинделей присадочных голов, об/мин
4500

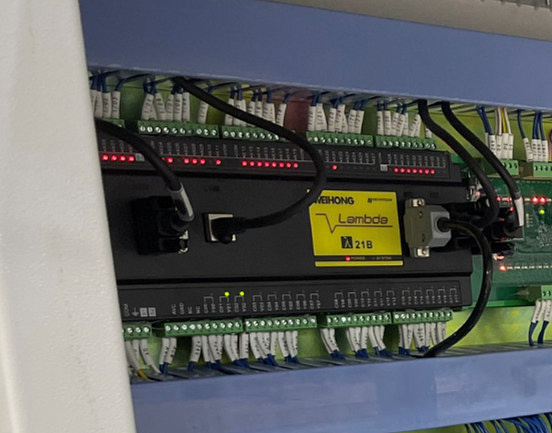

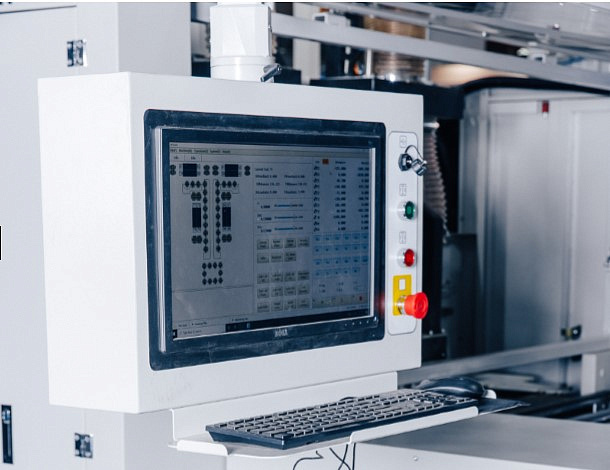

Система ЧПУ
WEIHONG
Интерфейс на русском языке
+
Базовое программное обеспечение на русском языке
+
Офисная версия базового программного обеспечения
опция
Адаптация для работы с ПО "Базис-Мебельщик"
+

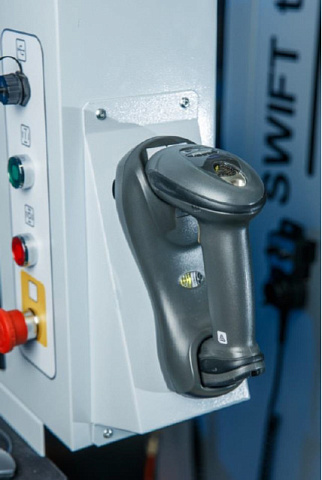

Ручной сканер для работы со штрихкодами
+
Ручной пульт управления с маховиком
+
Автоматический конвейер выгрузки деталей
+
Кондиционер электрошкафа с фреоном
-
Система контрольного измерения заготовок перед обработкой
+

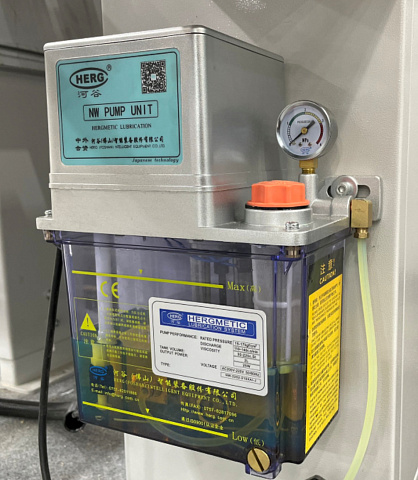

Автоматическая централизованная смазка направляющих и подшипников
+
Напряжение, В
380
Частота тока, Гц
50
Давление в пневмосистеме, МПа
0,7
Общая установленная мощность, кВт
16,7

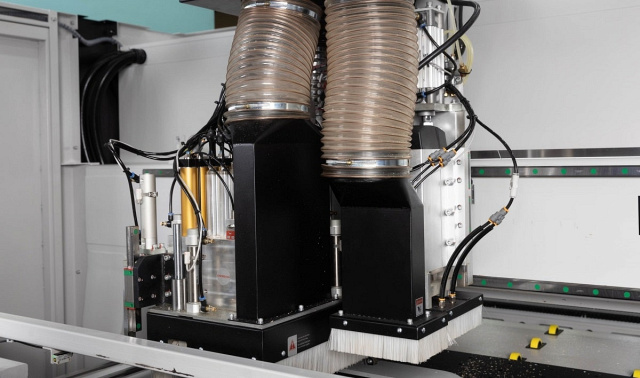

Количество и диаметры аспирационных выходов (верхн. / нижн.), шт. * мм
1 * 200 / 1 * 150
Длина, мм
5660
Ширина, мм
2800
Высота, мм
2015
Вес, кг
3800
* Указанные технические характеристики носят справочный характер и могут незначительно изменяться на усмотрение завода-изготовителя в рамках процесса постоянной модернизации и улучшения эксплуатационных качеств оборудования.
ГАБАРИТНЫЕ РАЗМЕРЫ:
Вид сбоку

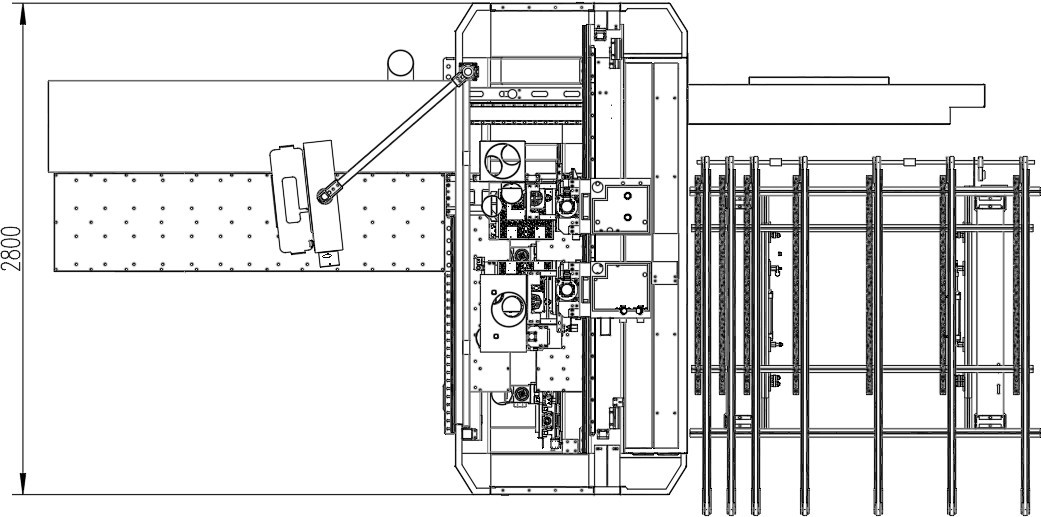

Вид сверху

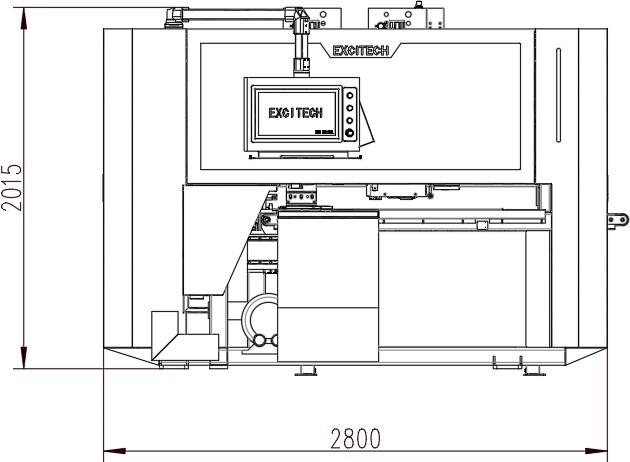

Вид спереди
