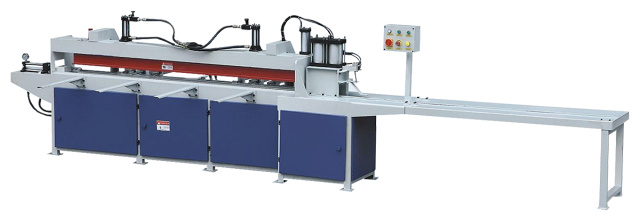

Прессы для сращивания по длине PSK 3100D, 4500D, 6000D

Цена по запросу
Связь с ведущим специалистом
face-company

Макс. сечение плети: 150 х 60 мм

Макс. длина плети: 3100; 4500; 6000 мм

Тип загрузки: ручной

НАЗНАЧЕНИЕ:

Предназначен для продольного сращивания на зубчато-клеевое соединение в соответствии с ГОСТом 19414-90 короткомерных брусков из древесины с предварительно нарезанными шипами и торцовки заготовок в размер.

Предварительный ручной набор плети по длине из ламелей производится на загрузочном столе.

В автоматическом режиме производятся следующие операции:

  • Торцевание плети по длине;
  • Фиксирование заготовки в прессовом канале с помощью гидроцилиндров;
  • Торцевое прессование плети заготовок;
  • Выгрузка спрессованной плети из рабочей зоны.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на малых предприятиях и в цехах по производству клееных оконных брусков для производства оконных блоков, клееного мебельного и строительного щита, погонажных изделий, дверных блоков, клееного строительного бруса для деревянного домостроения, производству мебели и на других деревообрабатывающих производствах.

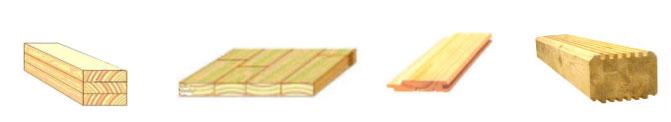

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:

Чашкорезный станок KRUSI CM-40 (4 узла) in work Чашкорезный станок KRUSI CM-40 (4 узла) in work



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ПОЛУАВТОМАТИЧЕСКИЙ ПРЕСС ДЛЯ СРАЩИВАНИЯ ПО ДЛИНЕ мод. «PSK 3100D»; «PSK 4500D»; «PSK 6000D», предварительный набор

ПРЕДВАРИТЕЛЬНЫЙ НАБОР

Перед прессом установлен загрузочный стол на котором производится предварительный набор заготовок и формирование плети, что существенно повышает производительность, т.к. оператор не простаивает пока производится прессование.

ПОЛУАВТОМАТИЧЕСКИЙ ПРЕСС ДЛЯ СРАЩИВАНИЯ ПО ДЛИНЕ мод. «PSK 3100D»; «PSK 4500D»; «PSK 6000D», автоматическое управление

АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ

Управление процессом с контрольной панели расположенной в зоне работы оператора, все операции после набора плети в прессовом канале производятся автоматически, что позволяет увеличить производительность пресса и добиться дополнительной безопасности во время работы.

ПОЛУАВТОМАТИЧЕСКИЙ ПРЕСС ДЛЯ СРАЩИВАНИЯ ПО ДЛИНЕ мод. «PSK 3100D»; «PSK 4500D»; «PSK 6000D», усиленная жесткая станина

УСИЛЕННАЯ ЖЕСТКАЯ СТАНИНА

Станина коробчатой формы с ребрами жесткости, прошедшая специальную термообработку, обеспечивает высокую жесткость всей конструкции пресса. Достигается долговечность эксплуатации пресса без потери точностных параметров.

ПОЛУАВТОМАТИЧЕСКИЙ ПРЕСС ДЛЯ СРАЩИВАНИЯ ПО ДЛИНЕ мод. «PSK 3100D»; «PSK 4500D»; «PSK 6000D», ограждение пилы с жестким упором

ОГРАЖДЕНИЕ ПИЛЫ С ЖЕСТКИМ УПОРОМ

Ограждение пилы в зоне торцовки обеспечивает безопасность работы и выполняет функцию упора при опрессовке плети гидроцилиндром. Торцевание и позиционирование упора производится в автоматическом режиме.

ПОЛУАВТОМАТИЧЕСКИЙ ПРЕСС ДЛЯ СРАЩИВАНИЯ ПО ДЛИНЕ мод. «PSK 3100D»; «PSK 4500D»; «PSK 6000D», торцовочный узел

ТОРЦОВОЧНЫЙ УЗЕЛ

Подача торцовочной пилы для отрезки набранной плети в размер осуществляется пневмоцилиндром с регулировкой скорости перемещения. Обеспечивается плавный подъем и ускоренный возврат узла в исходное положение.

ПОЛУАВТОМАТИЧЕСКИЙ ПРЕСС ДЛЯ СРАЩИВАНИЯ ПО ДЛИНЕ мод. «PSK 3100D»; «PSK 4500D»; «PSK 6000D», верхний прижим плети

ВЕРХНИЙ ПРИЖИМ ПЛЕТИ

Верхний прижим производится прижимной балкой за счёт работы гидроцилиндров, что обеспечивает более надежное базирование заготовки по пласти и препятствует деформации плети в вертикальной плоскости при торцевом давлении гидроцилиндра.

ПОЛУАВТОМАТИЧЕСКИЙ ПРЕСС ДЛЯ СРАЩИВАНИЯ ПО ДЛИНЕ мод. «PSK 3100D»; «PSK 4500D»; «PSK 6000D», гидроцилиндр прессования

ГИДРОЦИЛИНДР ПРЕССОВАНИЯ

Сращивание плетей по длине осуществляется с помощью гидроцилиндра прессования. Осуществляется передача необходимого усилия на заготовки с заданным удельным давлением, настраиваемым на гидростанции. Обеспечивается сращивание по длине на минишип.

ПОЛУАВТОМАТИЧЕСКИЙ ПРЕСС ДЛЯ СРАЩИВАНИЯ ПО ДЛИНЕ мод. «PSK 3100D»; «PSK 4500D»; «PSK 6000D», выгрузка спрессованной ламели

ВЫГРУЗКА СПРЕССОВАННОЙ ЛАМЕЛИ

После прессования автоматически производится выгрузка ламели из рабочей зоны и прессовый канал освобождается для приѐма следующей плети.

Модель PSK 3100D PSK 4500D PSK 6000D
Длина прессуемой заготовки, наибольшая, мм 3100 4500 6000
Ширина прессуемой заготовки, наибольшая, мм 150 150 150
Толщина прессуемой заготовки, наибольшая, мм 60 60 60
Длина приставного стола, мм 1800 1800 1800
Подача ламелей ручная ручная ручная
Усилие прессования, кг 3000 6500 6500
Диаметр торцовочной пилы, мм 305 305 305
Частота вращения торцовочной пилы, об/мин 2840 2840 2840
Мощность электродвигателя торцовочной пилы, кВт 2,2 2,2 2,2
Мощность электродвигателя привода гидростанции, кВт 1.5 2.2 2.2
Общая установленная мощность, кВт 3,7 4,4 4,4
Рабочее давление в пневмосистеме, МПа (кг/см²) 0,6 (6) 0,6 (6) 0,6 (6)
Рабочее давление в гидросистеме, МПа (кг/см²) 6 (60) 6 - 16
(60 - 160)
6 - 16
(60 - 160)
Габаритные размеры:
Длина, мм 4900 6200 7700
Ширина, мм 1000 1000 1000
Высота, мм 1200 1200 1200
Масса, кг 1150 1300 2100
