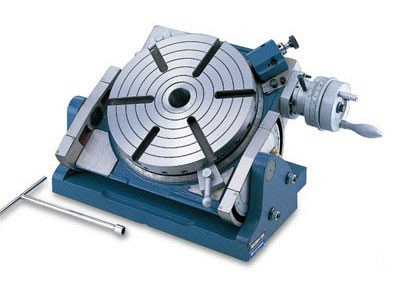

Универсальные наклонно-поворотные столы. Серия HUT

BLACKSMITH
ГерманияГермания
Цена по запросу
Связь с ведущим специалистом

Тип: наклонные, поворотные

Положение: горизонтальное


Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены

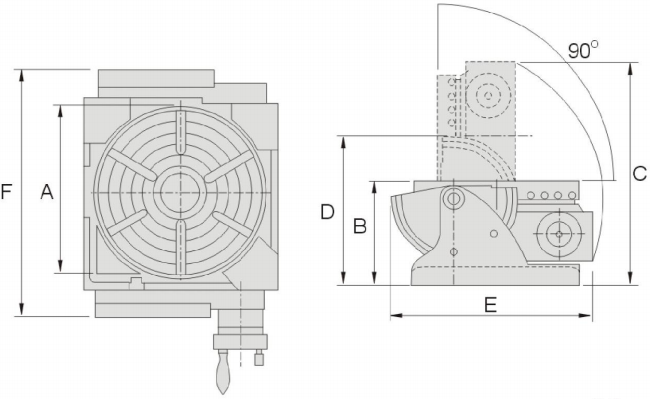

Модель HUT-300
Диаметр стола, мм

300

Высота стола (горизонтально), мм

185

Высота стола (вертикально), мм

405

Высота центров (вертикально), мм

228

E, мм

336

F, мм

444

Передаточное число 90:1
Центровое отверстие

MT-5

Непосредственное деление

24-div.

Вес, кг

93

НАЗНАЧЕНИЕ:

Круглый наклонно-поворотный стол, как правило, используется в качестве дополнительной оснастки на универсальных фрезерных станках.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применение поворотного стола является отличным решением при выполнении таких операций, как круговое фрезерование, сверление и обработка отверстий, фрезерование пазов и уступов, а также других элементов детали через необходимые угловые расстояния.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

  • быстрая ручная индексация;
  • удобство при фрезеровании, обработке угловых поверхностей и круговой обработке;
  • пределы наклона — 90° из горизонтального положения в вертикальное (при операции наклона каждый оборот маховика перемещает стол на 3°5');
  • 24 установочных отверстия по краю стола, способствующих быстрой ручной индексации;
  • крупные и четко отмеченные деления для быстрой и легкой установки комплексных углов.
