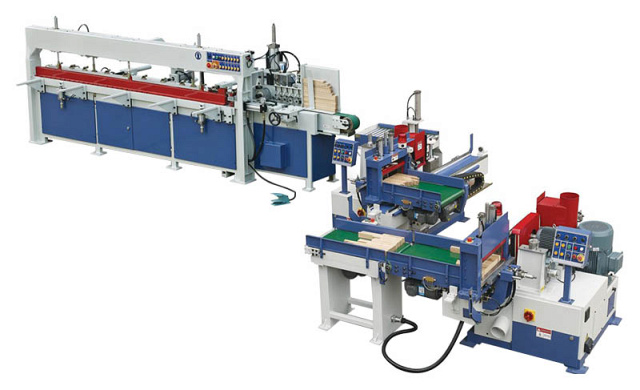

Полуавтоматическая линия сращивания Beaver 150/6D Standart

Макс. ширина пакета: 440 мм
Макс. длина плети: 6000 мм
Макс. сечение плети: 150 х 75 мм
НАЗНАЧЕНИЕ:
Полуавтоматическая линия сращивания «Beaver 150/6D Standart» предназначена для сращивания короткомерных брусков по длине и сочетает в себе высокую степень автоматизации с простотой обслуживания и исключительной надежностью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется в столярном и мебельном производствах для изготовления клееного щита, погонажных изделий и бруса.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМЫ ОБРАБОТКИ:
| | |
| | |
СОСТАВ ЛИНИИ:

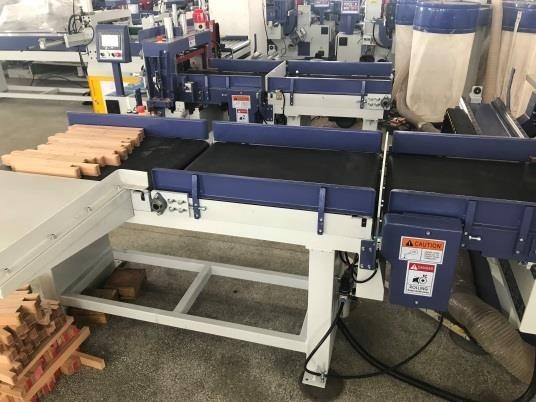

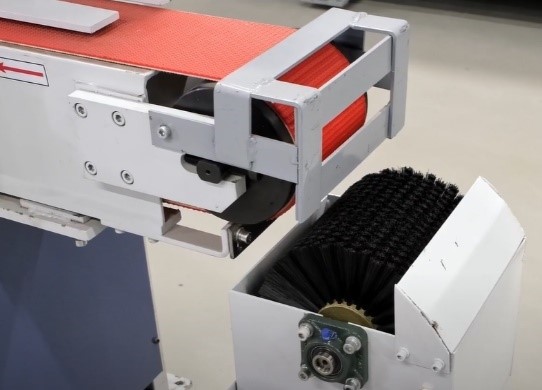

- подающий стол с транспортёрной лентой (А);
- два автоматических шипорезных станка (В, C);
- приёмный стол (D);
- двухпозиционный пресс для сращивания по длине (E).
НА ЛИНИИ ВЫПОЛНЯЮТСЯ СЛЕДУЮЩИЕ ОПЕРАЦИИ:
- Набор пакета заготовок производится на одном из столов для предварительной подачи;
- Подача пакета заготовок в рабочую зону, где заготовки торцуются и производится нарезание шипа с двух сторон с одновременным нанесением клея на втором шипорезном станке;
- Подача заготовок на приемный рольганг, установленный после второго шипорезного станка для последующей передачи заготовок в пресс;
- Сборка заготовок в плеть на стыковочном прессе и торцовка склеенной заготовки по длине;
- Одновременно на второй позиции происходит предварительное прессование второй плети, что в два раза сокращает технологический цикл. Далее происходит автоматическое сбрасывание плети на приемный стол;
- Прессование производится в запрограммированной последовательности:

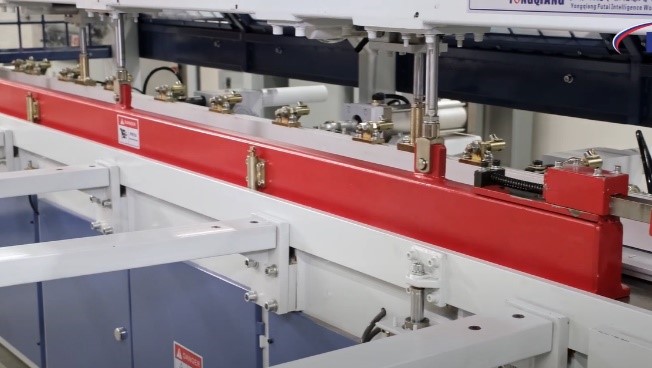

1) предварительный поджим сверху и сбоку;
2) основное усилие прессования с торца.

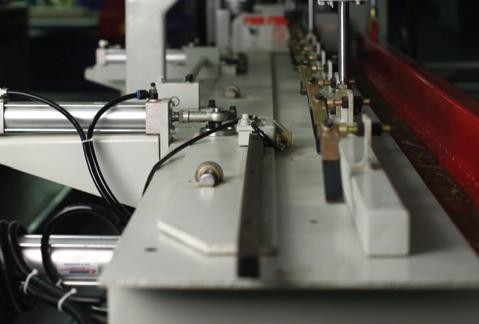

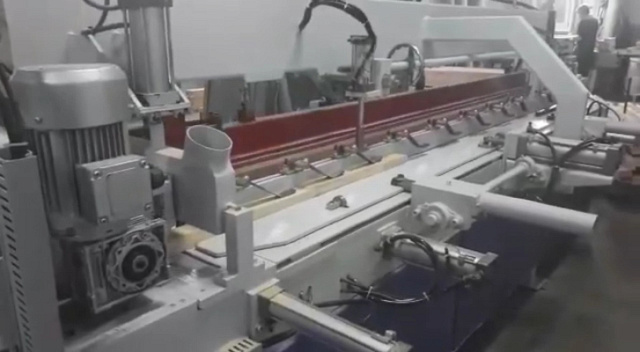

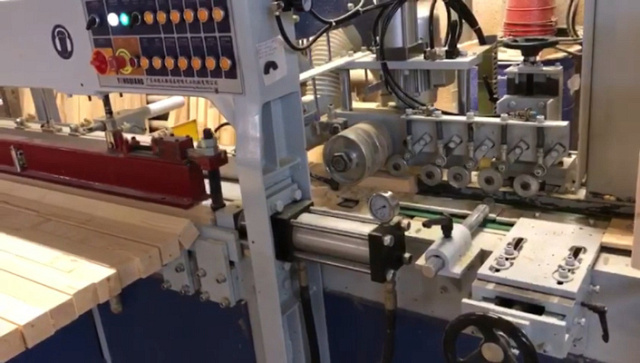

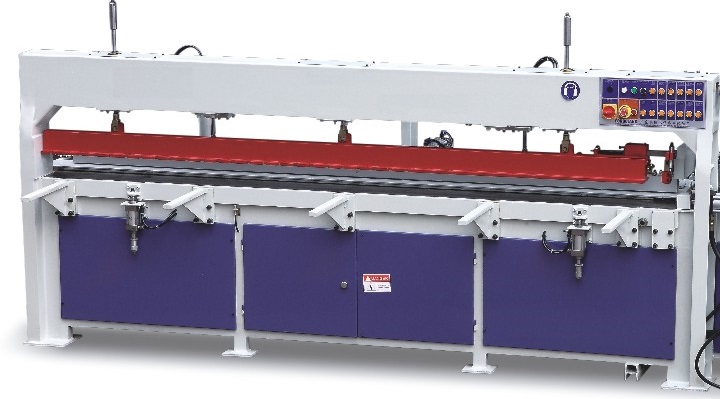

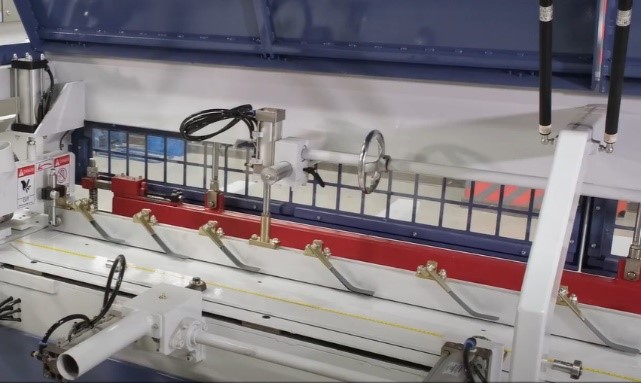

Автоматический двухпозиционный пресс MHB 1560B-C:

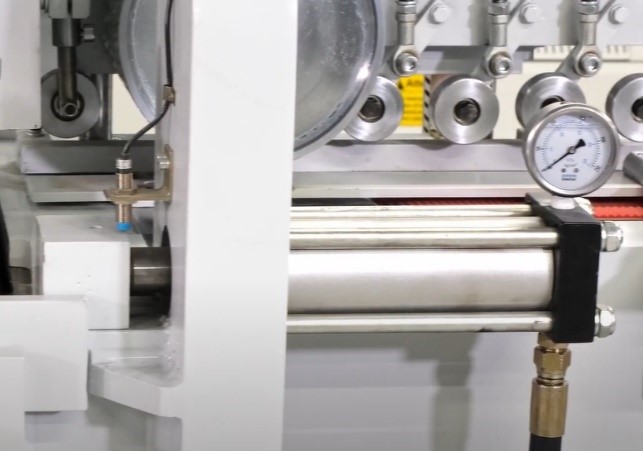

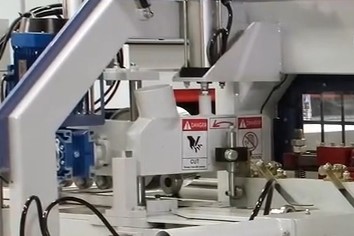

Автоматический двухпозиционный пресс для сращивания по длине, производит автоматический набор заготовок одновременно с прессованием. Пресс оснащен столом с двумя рабочими зонами, гидравлической системой прессования плети и бесступенчатой регулировкой скорости подачи. Заготовки автоматически подаются в рабочую зону пресса. В первой зоне осуществляется набор ламелей в плеть. После сборки плети торцовочная пила автоматически отрезает заготовку заданного размера.
Плеть подается на вторую позицию, где в запрограммированной последовательности автоматически производится прессование: вначале производится предварительный поджим сверху и сбоку, затем основное усилие с торца. В станке одновременно происходит сбор ламелей в плеть (первая позиция) и прессование плети (вторая позиция), что значительно повышает производительность. В зависимости от сечения плети, усилие прессования регулируется.

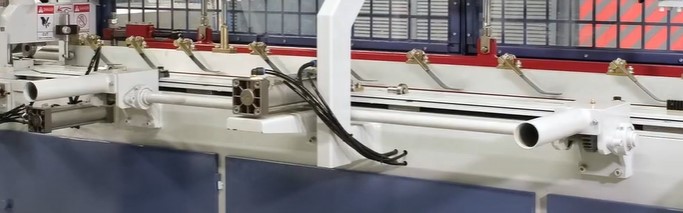

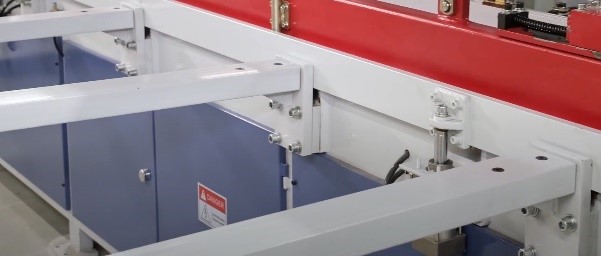

Полученная плеть автоматически сталкивается на приемный стол для предварительного вылеживания и полимеризации клея.
Такая схема работы позволяет значительно повысить производительность.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- двухпозиционная конструкция;
- бесступенчатая регулировка скорости подачи;
- регулировка усилия прессования;
- полностью автоматический цикл работы;
- автоматическая подача заготовок;
- высокая производительность;
- возможность изготовления плети меньшей длины, чем максимальная длина прессования.

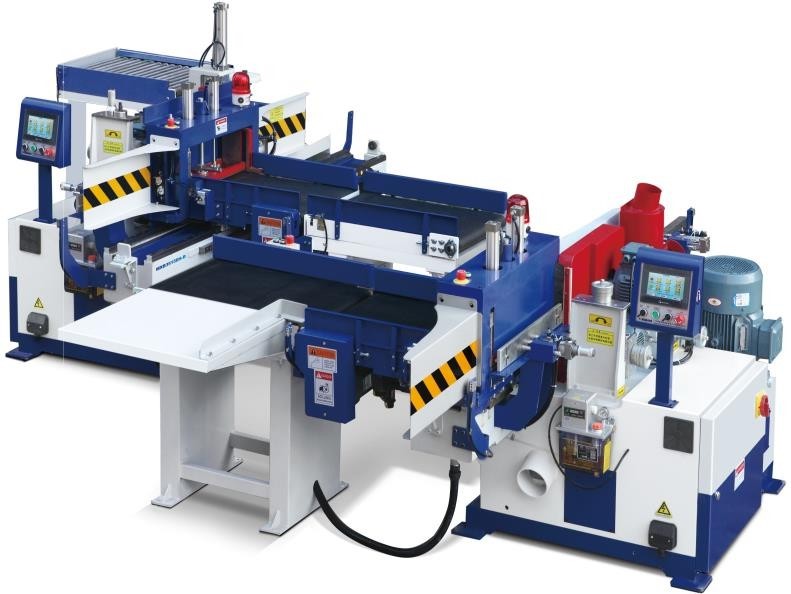

Автоматические шипорезные станки MXB 3515B-A и MXB 3515B-B
Автоматические правосторонний и левосторонний шипорезные станки.
Станки оснащены тремя подрезными пилами, что позволяет изготавливать микрошип трех видов: без заплечиков, с верхними и нижними заплечиками, расположенными на одной линии (рис.4), и с заплечиками, сдвинутыми относительно друг друга. Станок MXB3515B-B автоматически производит нанесение клея.
Варианты нарезания шипов:
| | |
Без заплечиков | С верхними и нижними заплечиками на одной линии | С заплечиками, сдвинутыми относительно друг друга |
Станки автоматически производят базирование пакета заготовок, прижим, торцовку и нарезание шипа с одной стороны. Система пневматических зажимов осуществляет надежное позиционирование пакета заготовок, что исключает возможность перекоса заготовок и гарантирует высокую точность нарезания шипов. Подача рабочих столов электромеханическая по зубчатой рейке, что обеспечивает надёжный и стабильный рабочий ход и быстрый возврат каретки.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- увеличенный размер пакета заготовок до 450 мм;
- плавная регулировка подачи;
- ускоренный возврат рабочего стола;

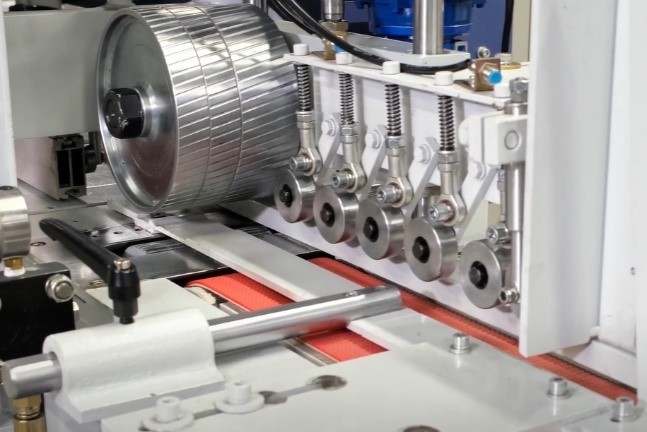

- встроенное нанесение клея;
- высокая точность нарезания шипов;
- двухступенчатое позиционирование пакета заготовок исключает перекос заготовок перед подачей на рабочий стол.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

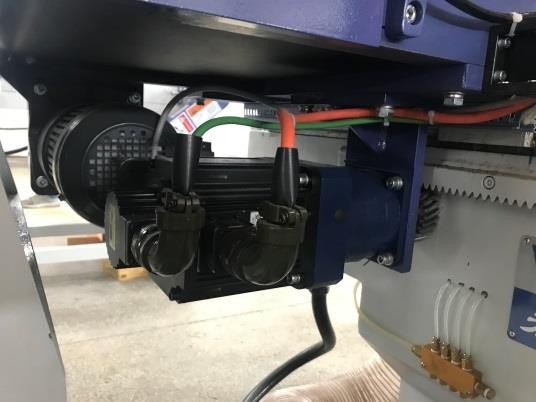

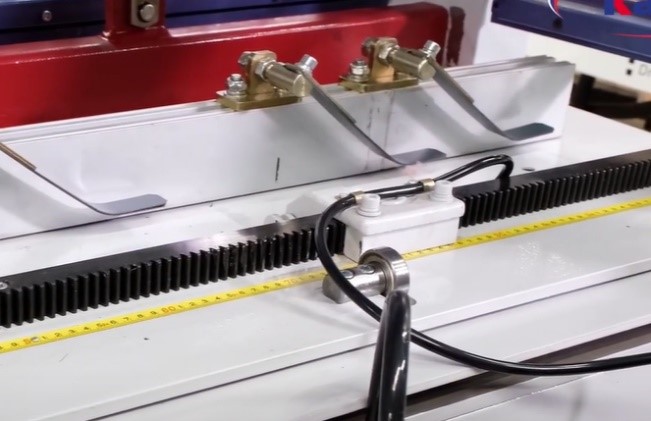

| ПЕРЕМЕЩЕНИЕ КАРЕТКИ Перемещение каретки электромеханическое по зубчатой рейке. |
| ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ Частотный преобразователь для регулировки и выставления скорости подачи рабочего и холостого/возвратного хода каретки. |

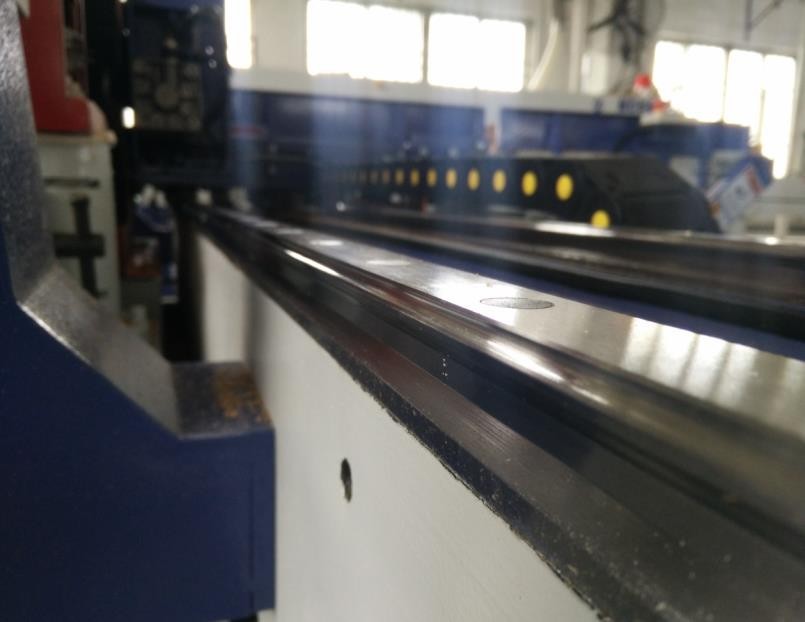

| ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ Высокоточные линейные направляющие. Стабильное и точное перемещение каретки. |

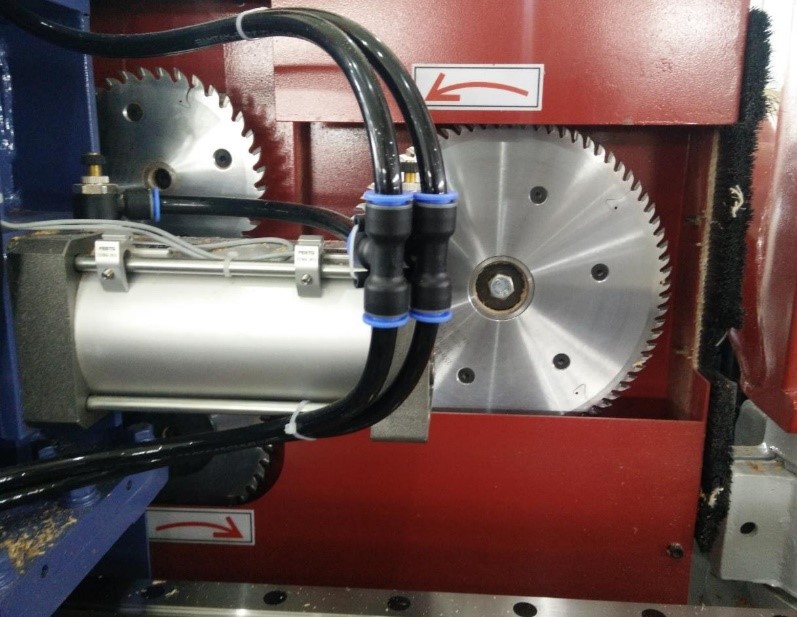

| НАЛИЧИЕ ПОДРЕЗНЫХ ПИЛ Наличие подрезных пил на шипорезных станках позволяет изготавливать шиповое соединение с заплечиками различных видов. |

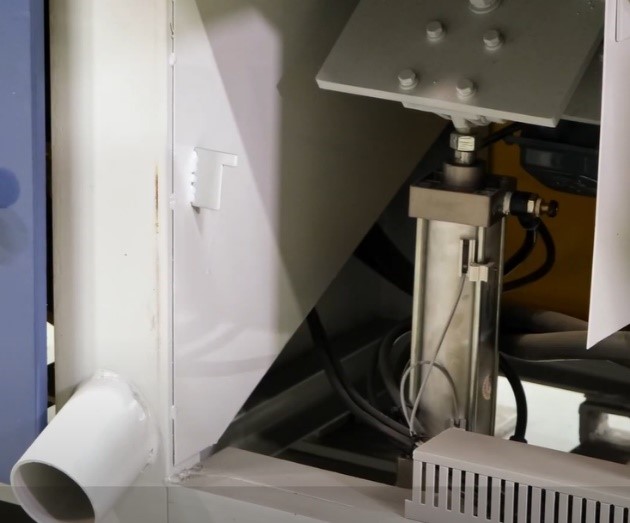

| НАСТРОЙКА ПОДРЕЗНЫХ ПИЛ Удобная регулировка и точная настройка подрезных пил и торцовочной пилы. |

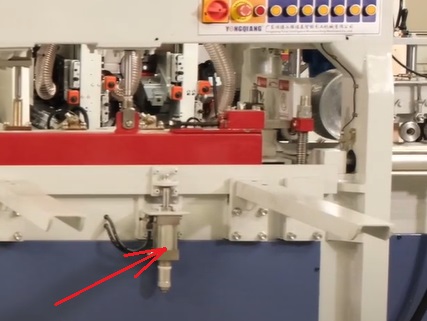

| РЕГУЛИРУЕМЫЙ УПОР Регулируемый по высоте упор для заготовок различных сечений позволяет обрезать минимальный слой для выравнивания пакета заготовок. |

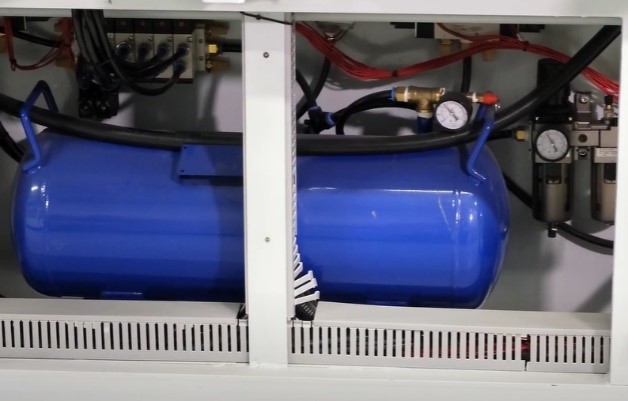

| СИСТЕМА ФИКСАЦИИ Надёжная пневматическая система фиксации/прижимов пакета заготовок во время обработки. |

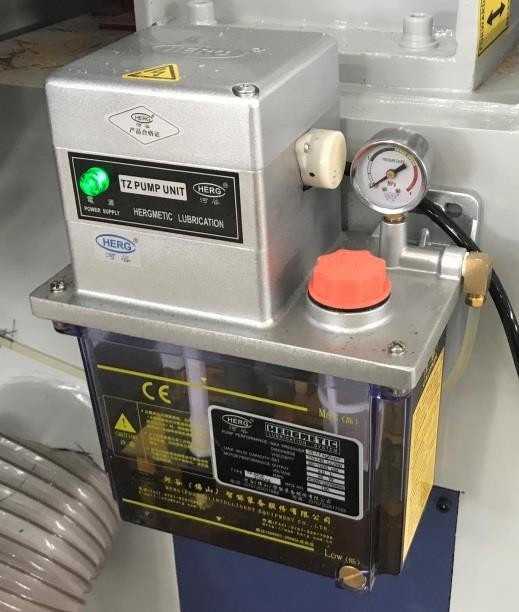

| АВТОМАТИЧЕСКАЯ СМАЗКА Автоматическая смазка узлов по таймеру. |
| ПРЕСС Двухканальный автоматический пресс. |
Модель | MHB 1560 |
Максимальная длина плети, мм | 6040 |
Максимальная ширина плети, мм | 150 (160, 200, 250*) |
Максимальная высота плети, мм | 80 |
Скорость вращения пилы, об/мин | 3700 |
Максимальное усилие прессования, кг | 7500 |
Скорость подачи заготовки в пресс, м/мин | 3,5 - 32 |

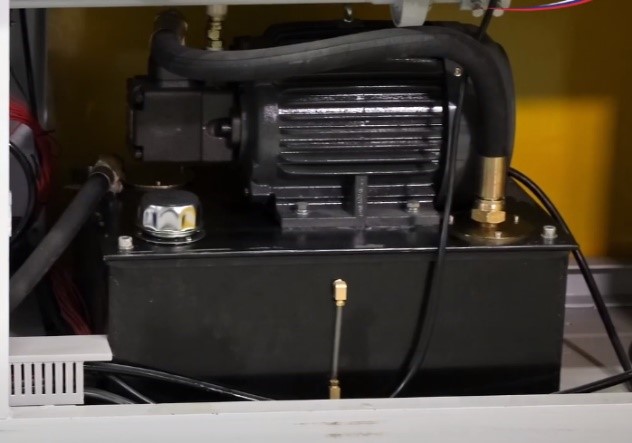

Мощность двигателя гидростанции, кВт | 4 |
Мощность двигателя подачи, кВт | 1,5 |
Модель | MXB 3515B-A | MXB 3515B-A |
Максимальная толщина пакета заготовок, мм | 150 (160, 200, 250*) | 150 (160, 200, 250*) |
Максимальная ширина пакета, мм | 450 | 450 |
Скорость вращения фрезерного шпинделя, об/мин | 6750 | 6750 |
Посадочный диаметр фрезерного шпинделя, мм | 50 | 50 |
Количество пил, шт. | 3 | 3 |
Мощность двигателя фрезы, кВт | 11 | 11 |
Мощность двигателя основного торцовочного узла, кВт | 4 | 4 |
Мощность двигателя подрезного торцовочного узла, кВт | 0,75 | 0,75 х 2 |
Вес, кг | 900 | 720 |
Модель | Beaver 150/6D Standart |
Максимальная длина плети, мм | 6040 |
Максимальная ширина плети, мм | 150 (160, 200, 250*) |
Максимальная высота плети, мм | 80 |
Максимальное усилие прессования, кг | 7500 |
Максимальная ширина пакета, мм | 450 |
Скорость вращения шпинделя шипорезных станков, об/мин | 6750 |
Посадочный диаметр шпинделя, мм | 50 |
Количество пил на левом/правом шипорезе, шт. | 2 / 3 |
Мощность двигателя фрезы шипорезного станка, кВт | 11 |
Мощность двигателя фрезы шипорезного станка, кВт | 4 |
Мощность двигателя подрезного торцовочного узла левого/правого шипореза, кВт | 0,75 / 0,75 х 2 |
Мощность двигателя гидростанции пресса, кВт | 4 |
Мощность двигателя пилы пресса, кВт | 4 |
Мощность ленточного конвейера подачи в пресс, кВт | 1,5 |
Общая мощность роликового конвейера, кВт | 2,25 |
Общая мощность цепного конвейера, кВт | 3,75 |
Мощность двигателя подачи пресса, кВт | 1,5 |
Давление пневмосистемы, бар | 6 - 8 |
