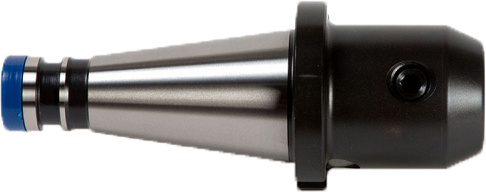

Оправка Blacksmith NT-SLA под хвостовик Weldon

Оправка Blacksmith NT-SLA под хвостовик Weldon
  • Производитель: BLACKSMITH

    Страна: Германия

  • Конус хвостовика: NT30, NT40, NT50

    DIN 2080 (ГОСТ 25827-93 исполнение I)

    Внутренний диаметр: 6-50 мм

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Модель NT30-SLA6-55 NT30-SLA8-55 NT30-SLA10-55 NT30-SLA12-55 NT30-SLA16-60 NT30-SLA20-65 NT30-SLA25-75 NT40-SLA6-55 NT40-SLA8-55 NT40-SLA10-55

D, мм

6 8 10 12 16 20 25 6 8 10
D1, мм 25 28 35 40 45 50 55 25 28 35

L, мм

55 55 55 55 60 65 75 55 55 55
H, мм 32 36 40 45 50 60 65 32 36 40
H1, мм 12 14 15 18 20 25 25 12 14 15

H2, мм

10 12 14 16 18 20 22 10 12 14
G1 Резьба винта M6 M8 M10 M10 M10 M12 M12 M6 M8 M10
G Резьба под штревель M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M16 x 2 M16 x 2 M16 x 2

Модель NT40-SLA12-55 NT40-SLA16-60 NT40-SLA20-65 NT40-SLA25-75 NT40-SLA32-90 NT40-SLA42-105 NT50-SLA6-90 NT50-SLA8-90 NT50-SLA10-90 NT50-SLA12-90
D, мм 12 16 20 25 32 42 6 8 10 12
D1, мм 40 45 50 55 60 80 25 28 35 40
L, мм 55 60 65 75 90 105 90 90 90 90
H, мм 45 50 60 65 70 80 32 36 40 45
H1, мм 20 22 25 25 30 32 12 14 15 18

H2, мм

16 18 20 22 22 24 10 12 14 16
G1 Резьба винта M10 M10 M12 M12 M16 M16 M6 M8 M10 M10
G Резьба под штревель M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2 M24 x 3 M24 x 3 M24 x 3 M24 x 3

Модель NT50-SLA16-90 NT50-SLA20-90 NT50-SLA20-150 NT50-SLA25-90 NT50-SLA25-150 NT50-SLA32-90 NT50-SLA32-150 NT50-SLA42-105 NT50-SLA50-105
D, мм 16 20 20 25 25 32 32 42 50
D1, мм 45 50 50 55 55 60 60 80 95
L, мм 90 90 150 90 150 90 150 105 105
H, мм 50 60 60 65 65 70 70 80 90
H1, мм 20 25 25 25 25 30 30 32 35
H2, мм 18 20 20 22 22 22 22 24 25
G1 Резьба винта M10 M12 M12 M12 M12 M16 M16 M16 M20
G Резьба под штревель M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3
НАЗНАЧЕНИЕ:

Оправка предназначена для закрепления фрез с хвостовиком Weldon (с лыской) на фрезерных станках.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Оправка является станочной оснасткой. Фреза с хвостовиком Weldon вставляется в оправку и закрепляется в ней винтами.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Каждая оправка зажимает фрезы с определённым диаметром хвостовика.
