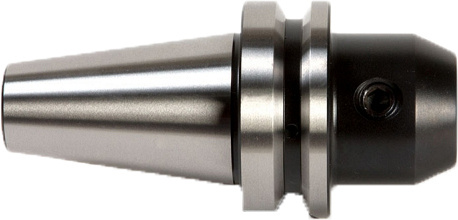

Оправка Blacksmith BT-SLA под хвостовик Weldon

Оправка Blacksmith BT-SLA под хвостовик Weldon
  • Производитель: BLACKSMITH

    Страна: Германия

  • Конус хвостовика: BT30, BT40, BT50

    JIS B 6339 (MAS 403)

    Внутренний Ø: 6 - 50 мм

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Модель BT30-SLA6-60 BT30-SLA8-60 BT30-SLA10-60 BT30-SLA12-60 BT30-SLA16-75 BT30-SLA20-75 BT30-SLA25-75 BT40-SLA6-75 BT40-SLA6-100 BT40-SLA8-75 BT40-SLA8-100
D, мм 6 8 10 12 16 20 25 6 6 8 8
D1, мм 25 28 35 40 45 50 55 25 25 28 28
L, мм

60

60 60 60 75 75 75 75 100 75 100
H, мм 32 36 40 45 50 60 65 32 32 36 36

H1, мм

12 14 15 20 22 25 25 12 12 14 14
H2, мм 10 12 14 16 18 20 22 10 10 12 12
G1 Резьба винта M6 x 1 M8 x 1,25 M10 x 1,5 M10 x 1,5 M10 x 1,5 M12 x 1,75 M12 x 1,75 M6 x 1 M6 x 1 M8 x 1,25 M8 x 1,25
G Резьба под штревель M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M16 x 2 M16 x 2 M16 x 2 M16 x 2

Модель

BT40-SLA10-75 BT40-SLA10-100 BT40-SLA12-75 BT40-SLA12-100 BT40-SLA14-75 BT40-SLA14-100 BT40-SLA16-75 BT40-SLA16-100 BT40-SLA18-75 BT40-SLA18-100 BT40-SLA20-75
D, мм 10 10 12 12 14 14 16 16 18 18 20
D1, мм 35 35 40 40 42 42 45 45 48 48 50
L, мм 75 100 75 100 75 100 75 100 75 100 75
H, мм 40 40 45 45 45 45 50 50 50 50 60
H1, мм 15 15 20 20 18 18 20 20 22 22 25
H2, мм 14 14 16 16 16 16 18 18 18 18 20
G1 Резьба винта M10 x 1,5 M10 x 1,5 M10 x 1,5 M10 x 1,5 M10 x 1,5 M10 x 1,5 M10 x 1,5 M10 x 1,5 M12 x 1,75 M12 x 1,75 M12 x 1,75
G Резьба под штревель M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2

Модель BT40-SLA20-100 BT40-SLA25-75 BT40-SLA25-100 BT40-SLA32-90 BT40-SLA40-105 BT50-SLA6-105 BT50-SLA8-105 BT50-SLA10-105 BT50-SLA12-105 BT50-SLA14-105 BT50-SLA16-105
D, мм 20 25 25 32 40 6 8 10 12 14 16
D1, мм 50 55 55 60 80 25 28 35 40 42 45
L, мм 100 75 100 90 105 105 105 105 105 105 105
H, мм 60 65 65 70 80 32 36 40 45 45 50
H1, мм 25 25 25 30 30 12 14 15 20 18 20
H2, мм 20 22 22 22 22 10 12 14 16 16 18
G1 Резьба винта M12 x 1,75 M12 x 1,75 M12 x 1,75 M16 x 2 M16 x 2 M6 x 1 M8 x 1,25 M10 x 1,5 M10 x 1,5 M10 x 1,5 M10 x 1,5
G Резьба под штревель M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3

Модель BT50-SLA18-105 BT50-SLA20-105 BT50-SLA20-150 BT50-SLA25-105 BT50-SLA25-150 BT40-SLA32-105 BT40-SLA32-150 BT50-SLA40-105 BT50-SLA50-105 BT50-SLA50-150
D, мм 18 20 20 25 25 32 32 40 50 50
D1, мм 48 50 50 55 55 60 60 80 95 95
L, мм 105 105 150 105 150 105 150 105 105 150
H, мм 50 60 60 65 65 70 70 80 90 90

H1, мм

22 25 25 25 25 30 30 30 35 35
H2, мм 18 20 20 22 22 22 22 22 25 25
G1 Резьба винта M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M16 x 2 M16 x 2 M16 x 2 M20 x 2 M20 x 2
G Резьба под штревель M24 x 3 M24x 3 M24x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3
НАЗНАЧЕНИЕ:

Оправка предназначена для закрепления фрез с хвостовиком Weldon (с лыской) на фрезерных станках.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Оправка является станочной оснасткой. Фреза с хвостовиком Weldon вставляется в оправку и закрепляется в ней винтами.


СХЕМА ОБРАБОТКИ:

Каждая оправка зажимает фрезы с определённым диаметром хвостовика.

Штревель необходимо заказывать отдельно.
