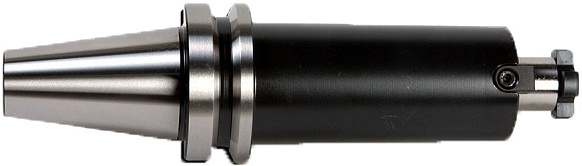

Оправка Blacksmith BT-FMB для торцевой фрезы

Оправка Blacksmith BT-FMB для торцевой фрезы
  • Производитель: BLACKSMITH

    Страна: Германия

  • Конус хвостовика: BT30, BT40, BT50

    JIS B 6339 (MAS 403)

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Модель BT30-FMB22-45 BT30-FMB27-45 BT40-FMB22-45 BT40-FMB22-60 BT40-FMB22-90 BT40-FMB27-45 BT40-FMB27-60 BT40-FMB27-90
D1, мм 22 27 22 22 22 27 27 27
L, мм 45 45 45 60 90 45 60 90
D2, мм 56 64 48 48 48 60 60 60
H, мм 18 20 18 18 18 20 20 20
G1 M10 M12 M10 M10 M10 M12 M12 M12
G Резьба под штревель M12 x 1,75 M12 x 1,75 M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2

Модель BT40-FMB32-45 BT40-FMB32-60 BT40-FMB40-45 BT40-FMB40-60 BT50-FMB22-45 BT50-FMB22-75 BT50-FMB22-105 BT50-FMB27-45
D1, мм

32

32 40 40 22 22 22 27
L, мм 45 60 45 60 45 75 105 45
D2, мм 63 63 68 68 48 48 48 65
H, мм 21 21 23 23 18 18 18 20
G1 M16 M16 M16 M16 M10 M10 M10 M12
G Резьба под штревель M16 x 2 M16 x 2 M16 x 2 M16 x 2 M24 x 3 M24 x 3 M24 x 3 M24 x 3

Модель BT50-FMB27-75 BT50-FMB27-90 BT50-FMB32-45 BT50-FMB32-75 BT50-FMB40-45 BT50-FMB40-75 BT50-FMB40-105
D1, мм 27 27 32 32 40 40 40
L, мм 75 90 45 75 45 75 105
D2, мм 65 65 73 73 85 85 85
H, мм 20 20 21 21 23 23 23
G1 M12 M12 M16 M16 M16 M16 M16
G Резьба под штревель M16 x 2 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3
НАЗНАЧЕНИЕ:

Оправка предназначена для закрепления торцевых корпусных фрез на фрезерных станках.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Оправка является станочной оснасткой. Фреза по посадочному отверстию одевается на оправку и закрепляется на ней.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Каждая оправка зажимает фрезы с определённым посадочным диаметром.

Ключ и штревель необходимо заказывать отдельно.
