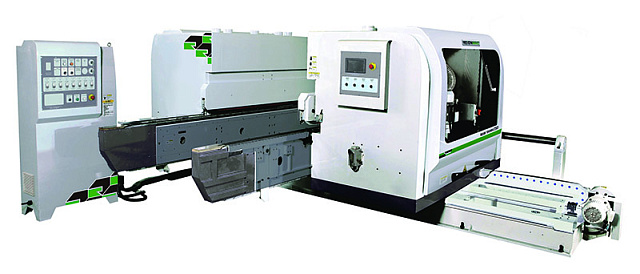

Двусторонние шипорезные станки BEAVER. Модели 6025М, 8025

Двусторонние шипорезные станки BEAVER. Модели 6025М, 8025
  • Производитель: Beaver

  • Макс. длина заготовки: 2500 мм

    Макс. ширина заготовки: не ограничена

    Вес: 6000; 6200 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для фрезерования шипов и проушин одновременно с обеих сторон в рамочных и каркасных конструкциях из древесины, форматирования ДСП и мебельного щита в заданный размер, для обгонки по периметру дверных полотен и оконных рам, изготовления паркета и половой доски.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на деревообрабатывающих предприятиях, мебельных и столярно-строительных производствах любой мощности. При использовании в массовом производстве станок может быть встроен в поточную линию.

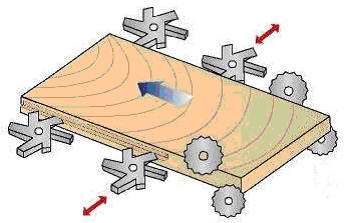

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

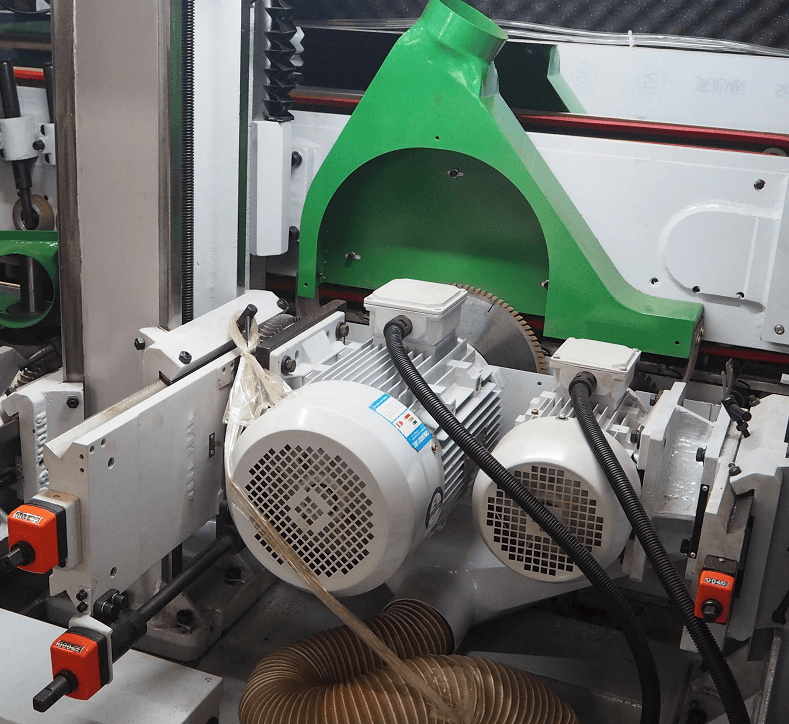

ПИЛЬНЫЙ УЗЕЛ BEAVER 8025

Подрезная пила 3 кВт – нижняя.

Основная пила 5,5 кВт – верхняя.

Обе пилы перемещаются по одному вертикальному литому чугунному суппорту.

ПИЛЬНЫЙ УЗЕЛ BEAVER 6025M

Подрезная пила 3 кВт – нижняя.

Основная пила 11 кВт – может занимать как верхнее, так и нижнее положение.

Каждая пила перемещается по собственному вертикальному литому чугунному суппорту, поэтому основная пила может занимать как нижнее, так и верхнее положение.

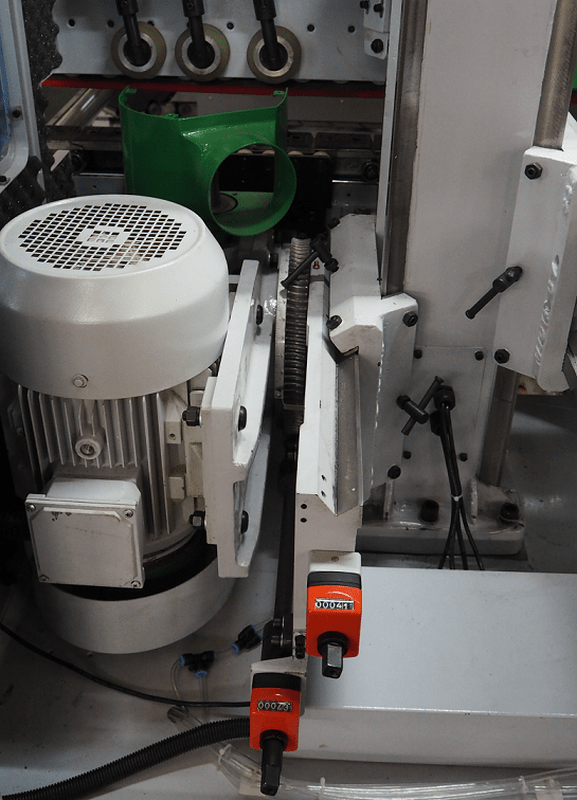

ФРЕЗЕРНЫЙ УЗЕЛ BEAVER 8025

Две фрезы:

  • Первая 3,75 кВт с отскоком (антискольная). Прямой привод от высокочастотного двигателя, отскок через пневмопривод.
  • Вторая 5,5 кВт основная. Привод через плоский ремень.

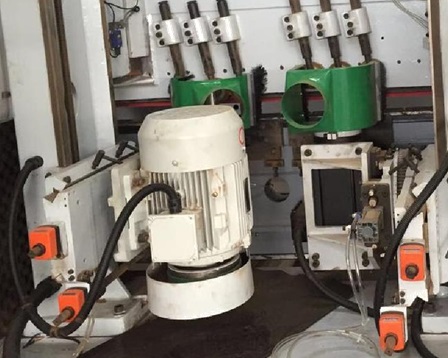

ФРЕЗЕРНЫЙ УЗЕЛ BEAVER 6025M

Одна фреза 7,5 кВт, без отскока (нет антискольной функции), привод через плоский ремень, фреза в защитном кожухе.

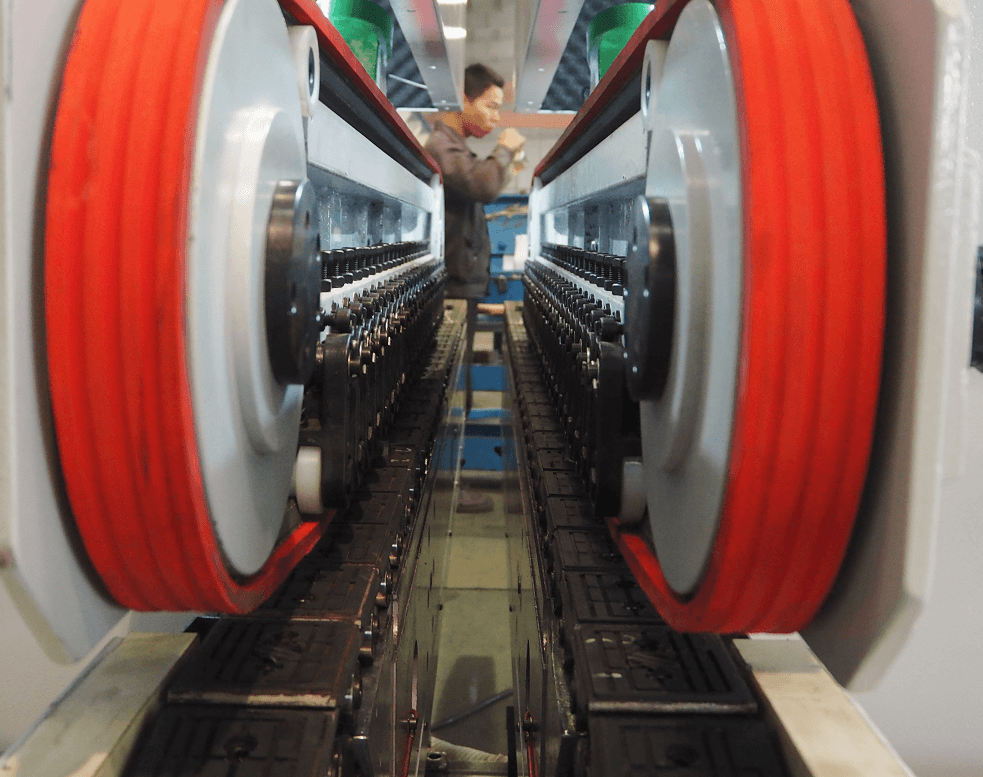

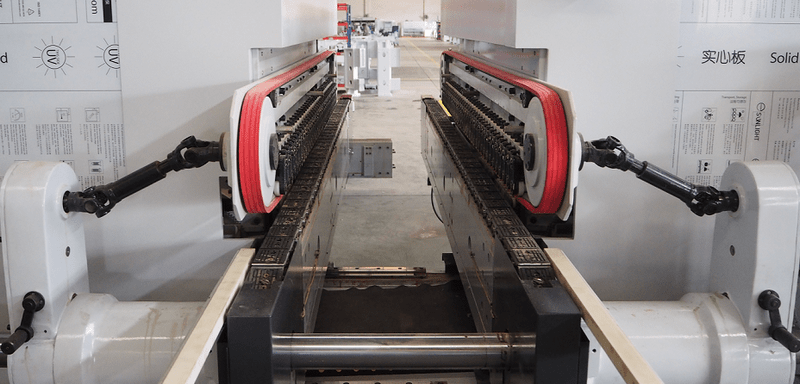

КОНВЕЙЕР ПОДАЧИ

Заготовки подаются на пластинчатом конвейере проходного типа.

Прижим заготовок сверху с помощью обрезиненного ленточного транспортера.

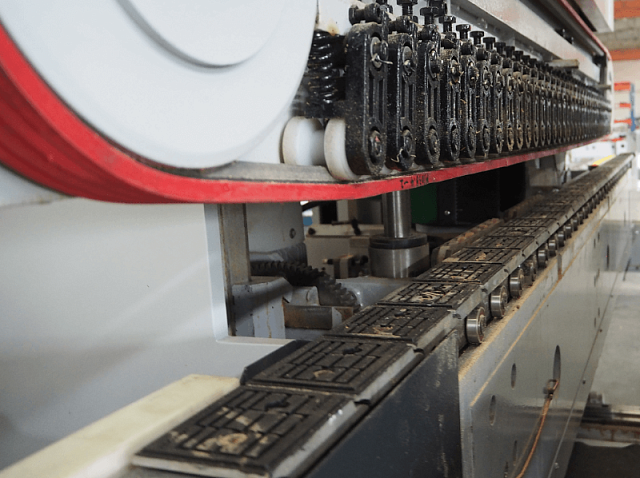

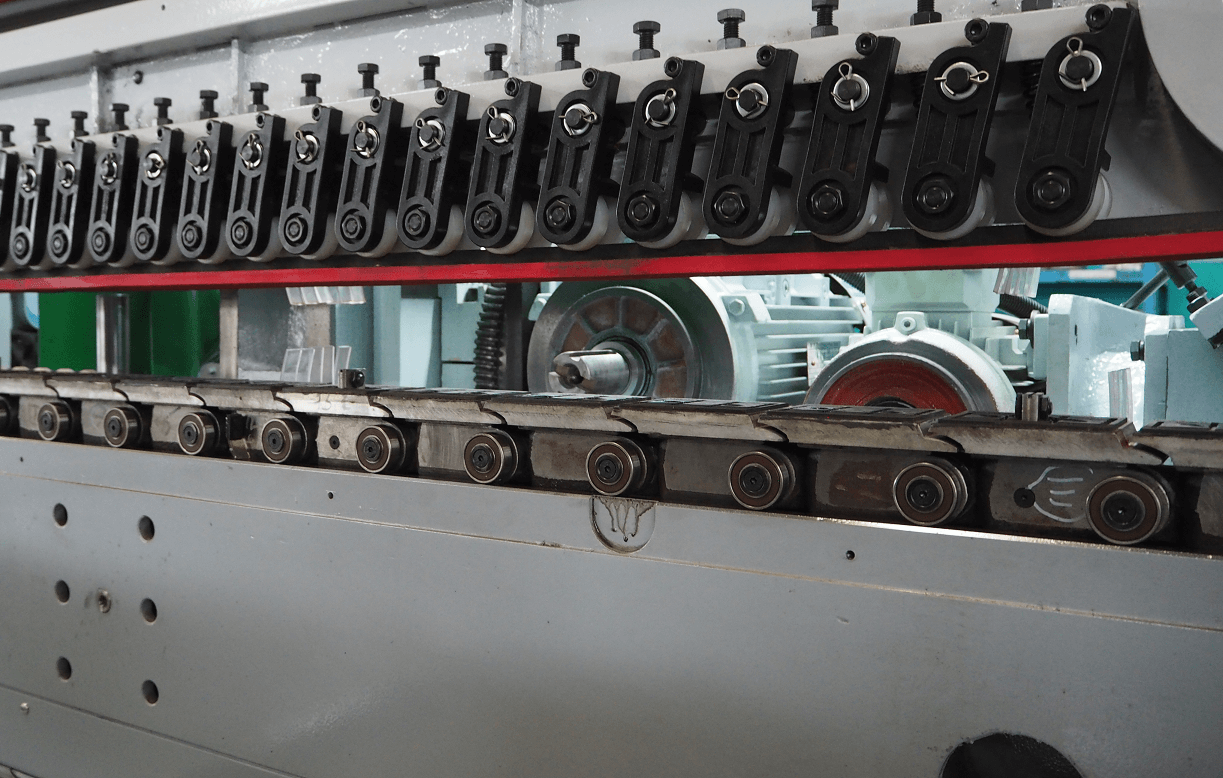

КОНСТРУКЦИЯ КОНВЕЙЕРА

Мощная конструкция системы подачи:

  • Нижний конвейер перемещается на подшипниках что уменьшает трение и повышает ресурс
  • Верхняя лента прижимается подпружиненными роликами

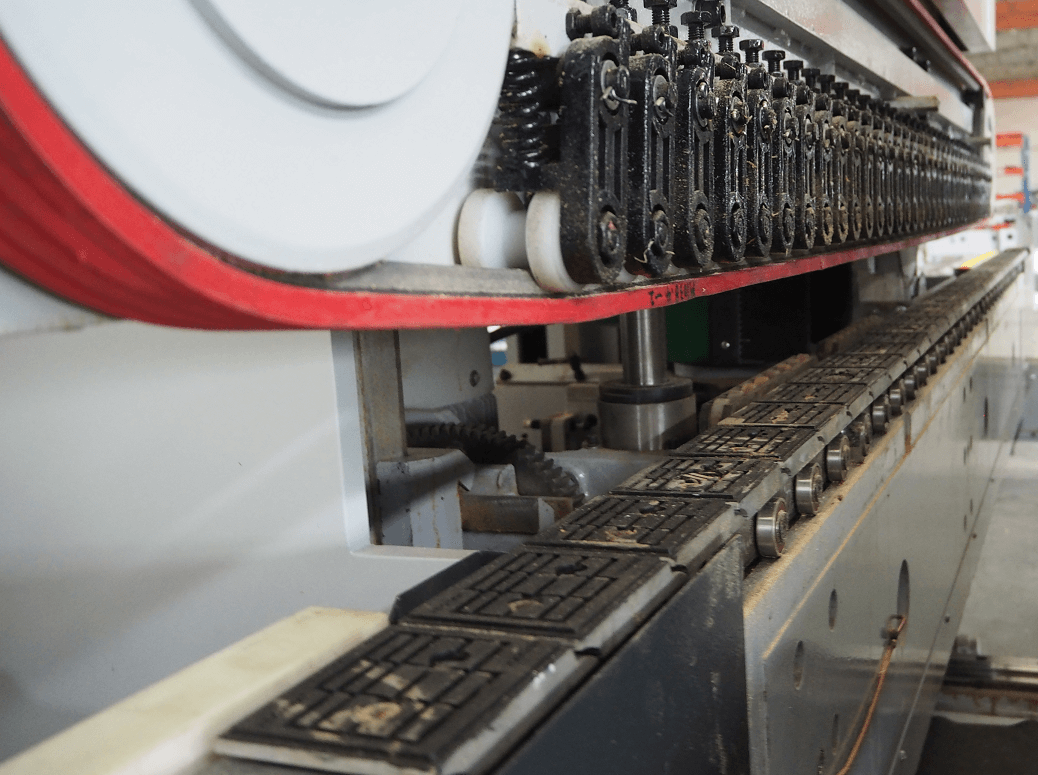

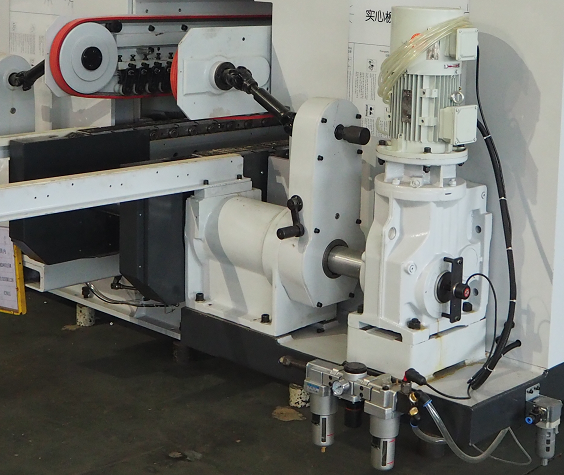

ПРИВОД ПОДАЧИ

Движения левой и правой части надежно синхронизированы:

  • Нижний конвейер через массивный стальной вал;
  • Верхняя прижимная лента через карданные валы.

Такая система исключает малейший перекос заготовки.

Мощный привод подачи 3 кВт с плавной регулировкой скорости подачи (вариатор).

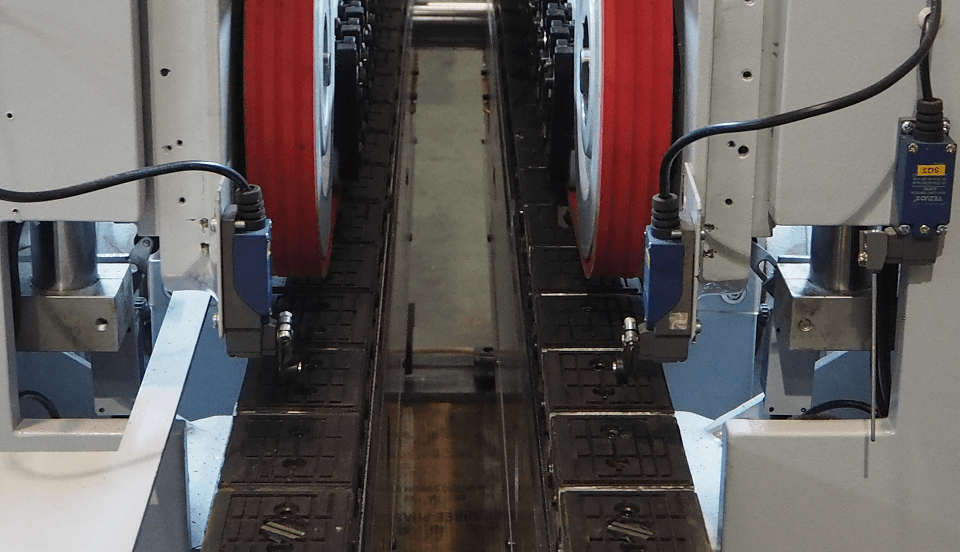

КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ

Установлены на входе для защиты станка при подаче заготовки толще, чем настроен станок.

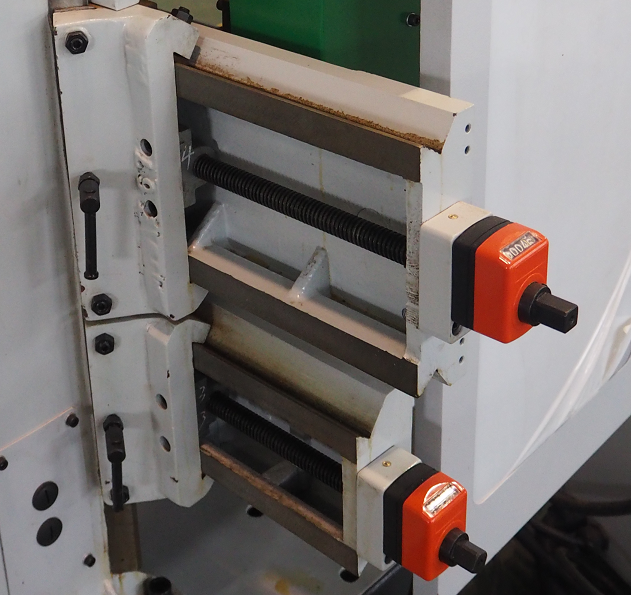

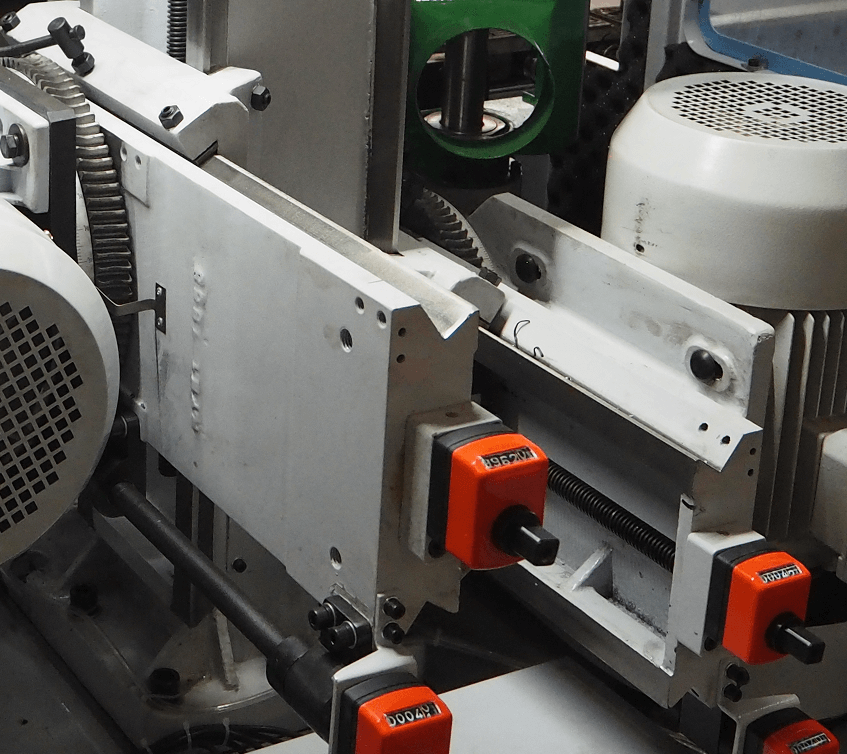

МАССИВНЫЕ НАПРАВЛЯЮЩИЕ

Перемещение узлов в массивных направляющих «ласточкин хвост» обеспечивает стабильность настроек даже при длительной работе станка.

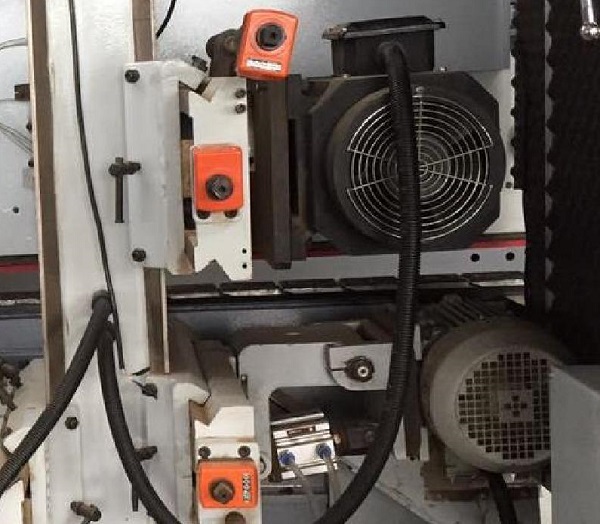

СЧЁТЧИКИ ДЛЯ НАСТРОЙКИ

Точную и удобную настройку всех узлов (пил, фрез, ширины, толщины, углов) обеспечивают цифровые счетчики.

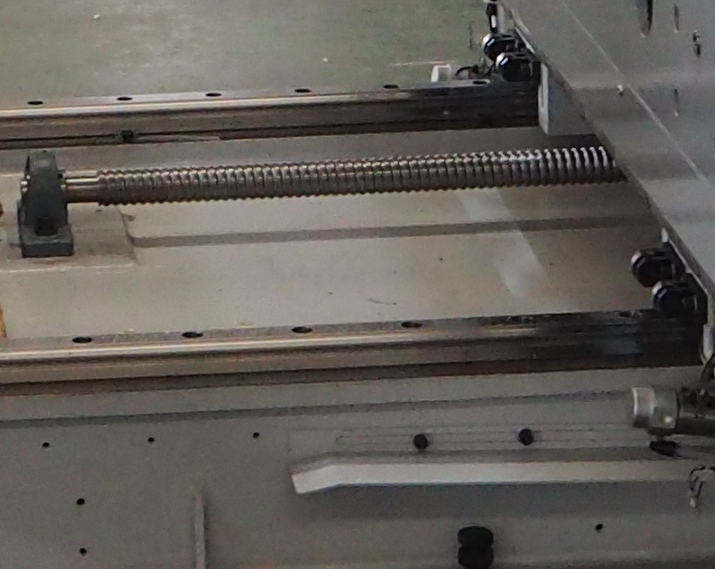

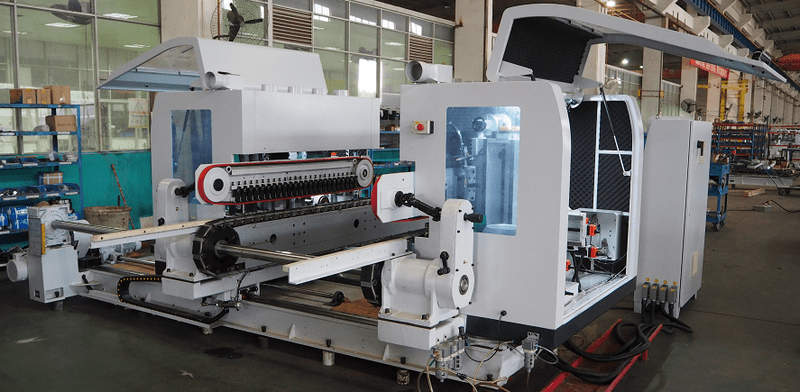

НАСТРОЙКА НА ДЛИНУ

Левая часть станка неподвижна. Правая перемещается по линейным направляющим через высокоточную ШВП с электроприводом 1,1 кВт.

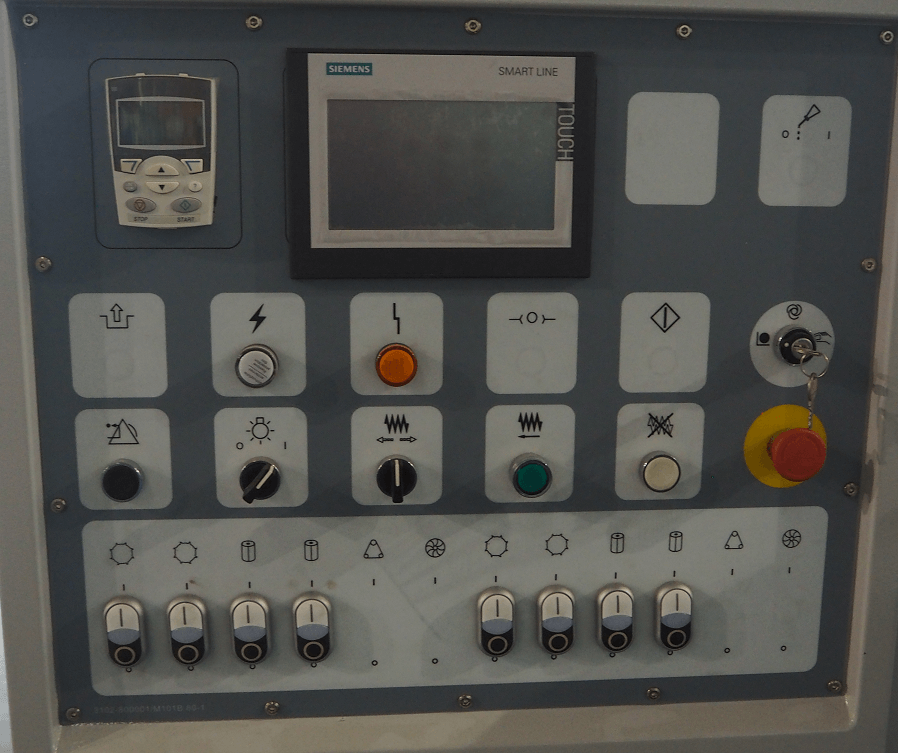

ПАНЕЛЬ УПРАВЛЕНИЯ

Удобная панель управления интуитивно понятна.

ЗАЩИТНЫЕ КОЖУХИ

Обеспечивают чистоту и безопасность производства.

НА СТАНКЕ 8025 – 2 ГРУППЫ ФРЕЗ

Для исключения сколов заготовки: 1-я группа с отскоком, 2-я группа с реверсивным вращением (попутным к направлению подачи).

НА СТАНКЕ 6025М – 1 ГРУППА ФРЕЗ БЕЗ АНТИСКОЛА

РАБОТА В ПРОХОДНОМ РЕЖИМЕ

Высокая производительность, возможность встраивать в поточные линии.

ОДНОВРЕМЕННО ЧИСТОВАЯ ТОРЦОВКА И ФРЕЗЕРОВАНИЕ

С 2-х сторон от одной базы – высокая точность и производительность.

НАКЛОН ФРЕЗЕРНЫХ УЗЛОВ ДО 90°
ПЛАВНАЯ РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ (ИНВЕРТОР)

ЭЛЕКТРОННАЯ НАСТРОЙКА

На длину заготовки (левый суппорт неподвижен, правый перемещается влево/вправо).

ЭЛЕКТРОННАЯ НАСТРОЙКА НА ТОЛЩИНУ ОБРАБОТКИ
УДОБНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ С PLC ДИСПЛЕЕМ



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

2 ШТ. ПОДРЕЗНЫХ ПИЛЫ (1 ШТ. СЛЕВА, 1 ШТ. СПРАВА)
2 ШТ. ОСНОВНЫХ ПИЛЫ (1 ШТ. СЛЕВА, 1 ШТ. СПРАВА)
2 ШТ. ФРЕЗЕРНЫХ ШПИНДЕЛЯ (1 ШТ. СЛЕВА, 1 ШТ. СПРАВА) – BEAVER 6025M
4 ШТ. ФРЕЗЕРНЫХ ШПИНДЕЛЯ (2 ШТ. СЛЕВА, 2 ШТ. СПРАВА) – BEAVER 8025
Модель

BEAVER 6025M

BEAVER 8025

Толщина заготовки, мм

10 - 85

10 - 120

Длина заготовки, мм

250 - 2500

Мощность подрезных пил, кВт

3 х 2 шт.

Мощность основных пил, кВт

11 х 2 шт.

5,5 х 2 шт.

Мощность первых фрезерных узлов, кВт

7,5 х 2 шт.

3,75 х 2 шт.

Мощность вторых фрезерных узлов, кВт

-

5,5 х 2 шт.

Мощность двигателя подачи, кВт

3

Мощность двигателя перемещения суппортов (настройка длины заготовки), кВт

1,1

Скорость подачи заготовок, м/мин

5 - 25

Скорость вращения пильных валов, об/мин

3000

Скорость вращения первых фрезерных валов, об/мин

7500

Скорость вращения вторых фрезерных валов, об/мин

-

7500

Диаметр аспирационных патрубков, мм

120

Габаритные размеры:

Длина, мм

4735

5500

Ширина, мм

3810

3900

Высота, мм

1660

2100

Вес, кг

6000

6200
