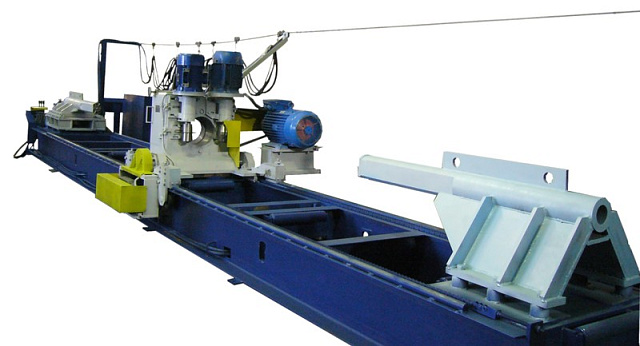

Станок оцилиндровочно-фрезерный SHERWOOD. Модель ОФ-28, 30, 32 Ц

Станок оцилиндровочно-фрезерный SHERWOOD. Модель ОФ-28, 30, 32 Ц
  • Maкс. Ø бревна: 400; 400; 500 мм

    Maкс. Ø оцилиндр. бревна: 280; 300; 320 мм

    Мощность: 66,1 кВт

    Вес: 6600 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

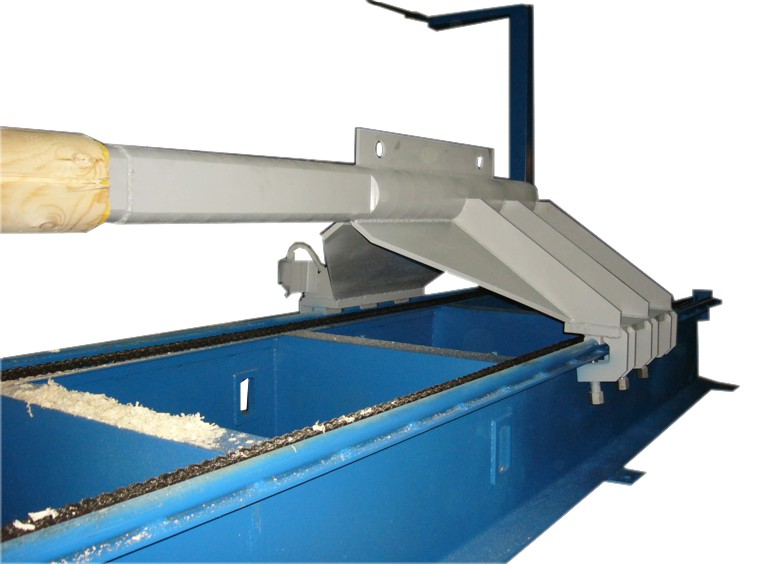

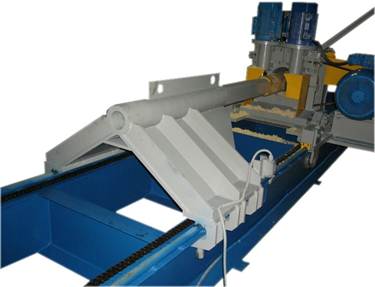

Станок предназначен для изготовления оцилиндрованных бревен с продольным пазом и компенсационным пропилом под укладку в сруб диаметрами 180; 200; 220; 240; 260; 280; 300; 320 мм. На станке устанавливаются два гидроцилиндра с площадками на штоках для подъема и настройки положения бревна (перед зажимом). Внутри рамы возможна установка скребкового (ленточного) транспортера для удаления отходов. В дополнительной комплектации к станку может поставляться система (с гидроприводом) загрузки необработанных бревен и снятия готовой продукции, а так же система поштучной подачи бревен на станок.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Деревообрабатывающие предприятия, специализирующиеся на изготовлении деталей домов из оцилиндрованных бревен с объемом производства до 6000 м³ готовой продукции в год при двухсменной работе.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:

ПРИНЦИП РАБОТЫ:

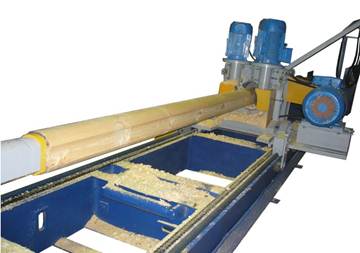

Станок работает следующим образом. Каретку устанавливают в исходное положение у неподвижной бабки. На станину станка подают бревно и механизмами подъема (с гидроприводом) поднимают и позиционируют относительно центров. Бревно фиксируется зажимной бабкой (с гидроприводом), механизмы подъема опускаются. Включаются приводы оцилиндровочного ротора, приводы фрез и привод подачи каретки. Обработка бревна по всем поверхностям происходит за один проход. Скорость подачи в процессе обработки можно плавно регулировать. По завершении обработки бревно освобождается и удаляется со станка. Для обработки следующего бревна цикл повторяют.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ОЦИЛИНДРОВОЧНЫЙ УЗЕЛ

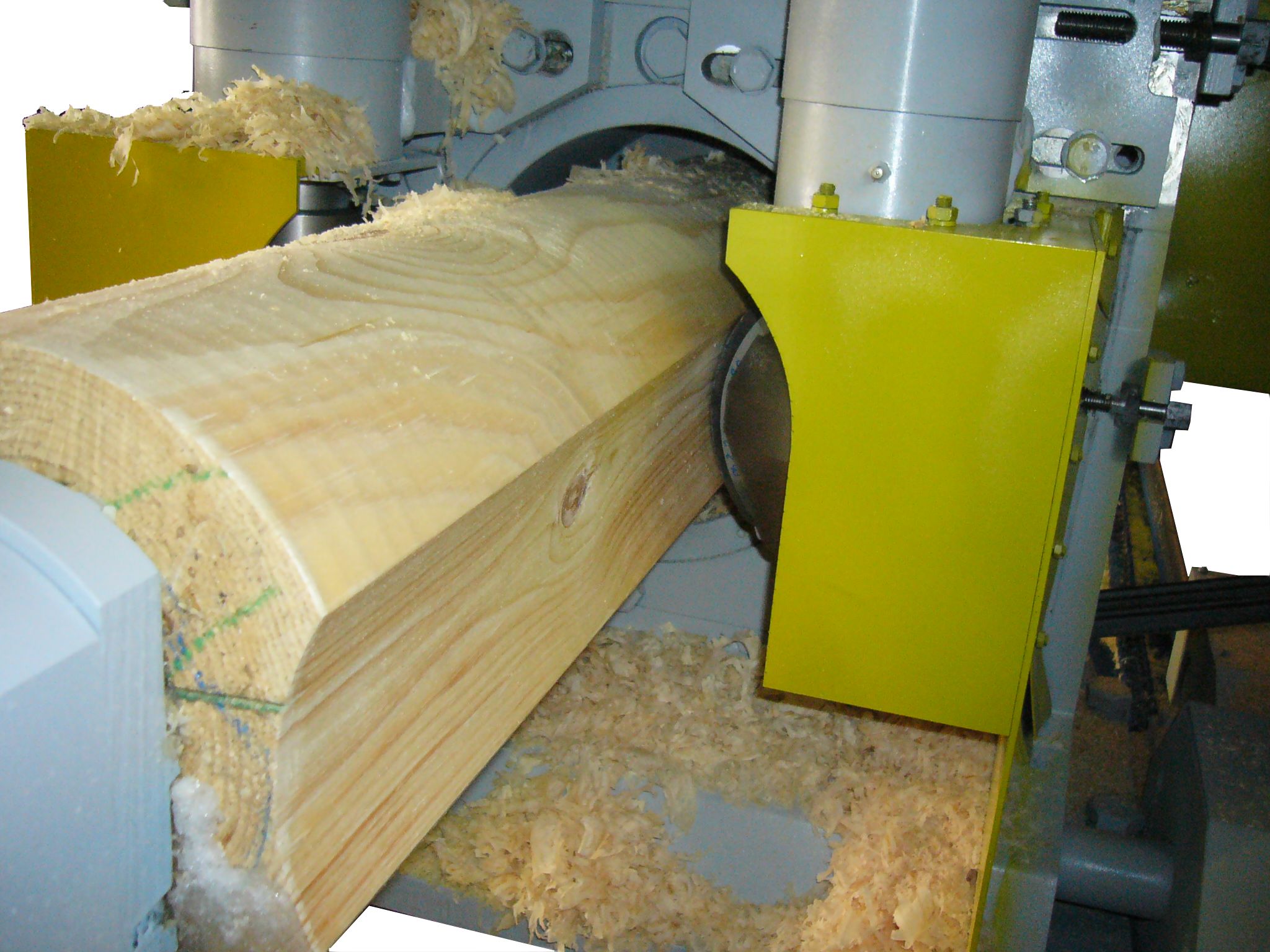

Узел осуществляет оцилиндровку неокоренного бревна, в результате чего получается цилиндр калиброванный по всей длине заготовки. Обработка бревна происходит за один проход. Применение оригинального узла резания оцилиндровочного ротора, позволяет получать высокое качество обработанной поверхности на повышенных скоростях подачи.

ФРЕЗЕРНЫЙ УЗЕЛ

После оцилиндровки у заготовки появляется база – ось бревна. Эта база сохраняется на всех этапах обработки. Следовательно, фрезы, нарезающие продольный и компенсационные пазы, будут расположены симметрично относительно оси бревна.

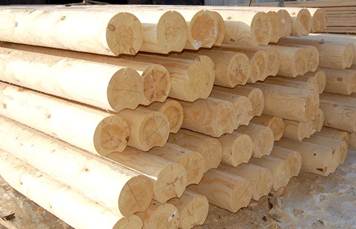

ОЦИЛИНДРОВАННОЕ БРЕВНО И «ФИНЗСКИЙ» ПАЗ

На данном станке производятся следующие операции: оцилиндровка, выборка укладочного паза, компенсационный пропил. Все операции оцилиндрования и фрезерования заготовки происходят за один проход. Под заказ возможно изготовление профильного бревна различных вариантов, таких например, как «финский» паз и шип–паз.

СТАНИНА

Применения массивной и жесткой станины из швеллера № 40 повышает качество производимой продукции, позволяет работать с тяжелыми бревнами большого диаметра, а так же снижает уровень вибрации от электродвигателей, что благоприятно сказывается на качестве получаемого оцилиндрованного бревна.

ЗАЖИМНАЯ БАБКА

Данный узел осуществляет зажим заготовки (бревна) для последующей обработки оцилиндровочным и фрезерными узлами. Зажим бревна осуществляется с помощью установленных друг на против друга массивных высокоточных центров для надежного базирования бревна, исключающими появление вибрации во время обработки. Зажимы с легкостью выдерживают значительный вес бревна. Такая система наиболее эффективна для тяжелых условиях эксплуатации. Под заказ возможно изготовления перемещаемой задней бабки, позволяющей обрабатывать бревна длиной от 4,5 до 7 метров.

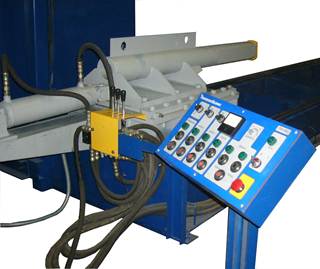

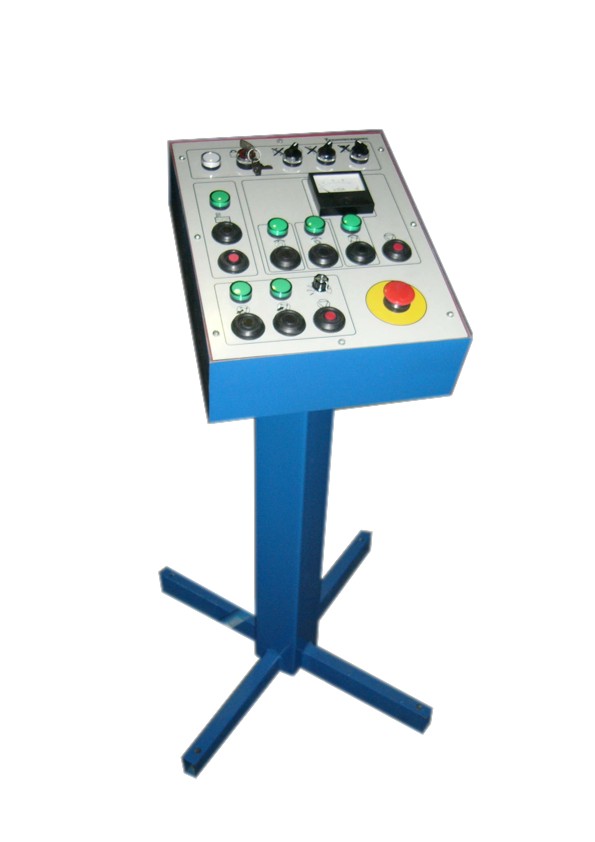

ПУЛЬТ УПРАВЛЕНИЯ

Удобный пульт управления позволяет оператору управлять основными процессами обработки и контроля, оснащен кнопкой аварийной остановки станка для безопасной работы.

Применения электронного регулятора скорости подачи, который позволяет оперативно менять скорость подачи в соответствии с условиями работы.



ГИДРОПРИВОД

Подъем, опускание и зажим бревна в центрах производится с пульта оператора с помощью мощных гидравлических подъемников и зажимов.

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ

Обеспечивающий плавную регулировку скорости подачи.

ВЫСОКОКАЧЕСТВЕННЫЕ ПОДШИПНИКИ

Оцилиндровочного узла.

ОДИН КОМПЛЕКТ ОСНАСТКИ
БЕСКОНТАКТНЫЕ ДАТЧИКИ ПЕРЕМЕЩЕНИЙ

ВОЗМОЖНО ИЗГОТОВЛЕНИЕ ПОД ЗАКАЗ ПОДВИЖНОЙ ЗАДНЕЙ БАБКИ

Что позволяет обрабатывать бревна разной длины от 4,5 до 6 м.

ВЫСОКОКАЧЕСТВЕННЫЕ ИМПОРТНЫЕ

Клиновые ремни повышенной прочности.

ЦЕПИУПРАВЛЕНИЯ СТАНКА - 24 В

Что повышает электробезопасность оборудования.

ПОДЪЕМ И ЗАЖИМ БРЕВНА - ГИДРАВЛИЧЕСКИЙ

ПОД ЗАКАЗ

Возможно изготовление станка для обработки бревен длиной от 3 до 7,5 м.

ПОД ЗАКАЗ

Станок может быть укомплектован двумя лазерными модулями для построения линии визирования позволяющей более точно устанавливать заготовку.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

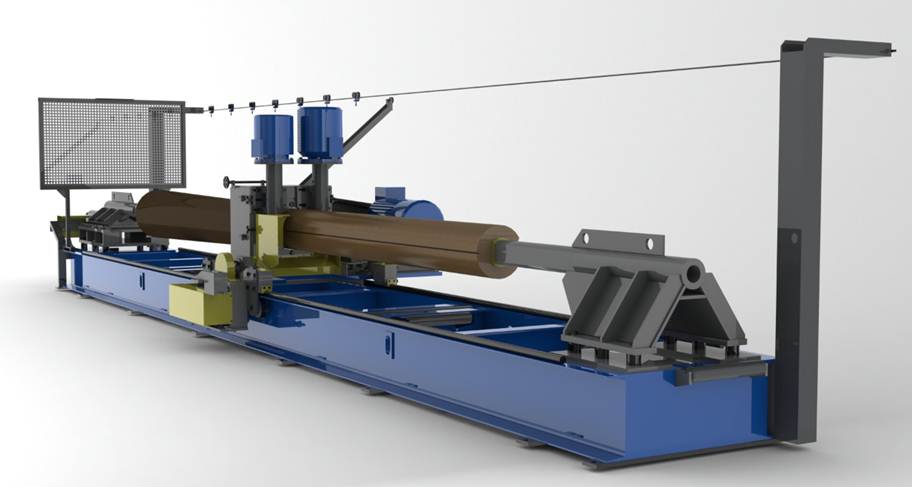

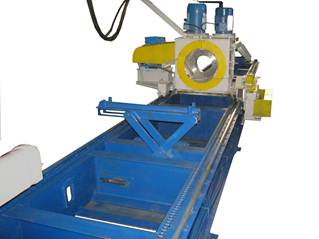

Станок модели SHERWOOD ОФ-28Ц оцилиндровочно - фрезерный для оцилиндровки бревен и выборки продольных пазов состоит из следующих основных узлов: станины с вмонтированными в нее узлами подъема бревна, неподвижной и зажимной бабок с консольными центрами, подвижной каретки с установленными на ней оцилиндровочным ротором , двумя фрезерными узлами и приводом перемещения каретки.

Модель ОФ-28Ц ОФ-30Ц ОФ-32Ц
Максимальный диаметр обрабатываемого бревна в комле, мм 400 400 500
Минимальный диаметр обрабатываемой заготовки, мм 200 200 200
Припуск на обработку при оцилиндровке (не более), мм  120 120 100
Длина обрабатываемого бревна, мм 5950 - 6150 5950 - 6150 5950 - 6150
Скорость подачи рабочий ход, м/мин 0 - 3,2 0 - 3,2 0 - 3
Скорость подачи холостой ход, м/мин 7,2 7,2 6
Диаметр детали после оцилиндровки, мм 180; 200; 220; 240; 260; 280 180; 200; 220; 240; 260; 280; 300 180; 200; 220; 240; 260; 280; 300; 320
Частота вращения оцилиндровочной головки, об/мин 950 950 750
Частота вращения фрезерных шпинделей, об/мин 3000 3000 3000
Номинальная мощность привода
Подачи, кВт 1,5 1,5 1,5
Оцилиндровочного шпинделя, кВт 45 45 45
Фрезерных узлов, кВт 7,5 и 11 7,5 и 11 7,5 и 11
Гидростанции, кВт 1,1 1,1 1,1
Габаритные размеры:

Длина, мм

10 550

10 550

10 700

Ширина, мм

1950

1950

2040

Высота, мм

1680

2000

1750

Вес (не более), кг 6600 6600 6500
