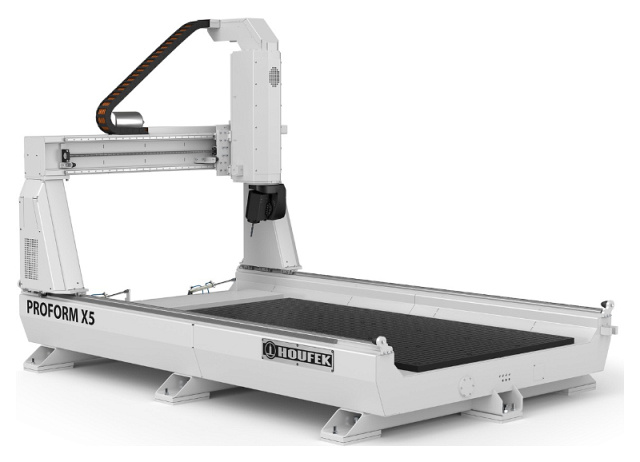

Пятиосевой обрабатывающий центр с ЧПУ Houfek PROFORM X5
-
Санкции Евросоюза: запрещено к поставке в РФ.
Зона обработки по X / Y / Z до:
6000 x 1500 x 800 мм
Шпиндель: 13 кВт, 24 000 об/мин
Макс. скорость по X / Y / Z:
50 / 30 / 30 м/мин
Точность позиционирования X / Y / Z: 0,035 мм/м
Ход по осям B/С: ±140° / ±220°
Вес: 5600 - 8300 кг
- Самый компактный и производительный 5-осевой фрезерный станок
- Закрывает потребность любого предприятия в изготовлении оснастки
- Хорошая точность и высокая производительность
- Широкий спектр обрабатываемых материалов, вплоть до цветных металлов
- Полностью цифровая система ЧПУ SIEMENS / FANUC
- Серводвигатели SIEMENS
- Высота обработки до 700 мм
- Большой выбор зон обработки
НАЗНАЧЕНИЕ:
Пятиосевой обрабатывающий центр HOUFEK «PROFORM X5» - профессиональный обрабатывающий центр с ЧПУ для изготовления крупногабаритных прототипов, моделей, формообразующей технологической оснастки, а также обработки композиционных материалов, пластиков. Имеются модификации станка для производства лестниц и элементов декора. Отличительной особенностью данного оборудования является пространственная конструкция портала, позволяющая ограничить зону обработки и реализовать эффективное удаление пыли и стружки из зоны резания. При этом сохранены удобство загрузки / выгрузки заготовок и деталей. Станок обладает отличным сочетанием высокой точности и производительности. Большой выбор зон обработки.
ОБЛАСТЬ ПРИМЕНЕНИЯ:

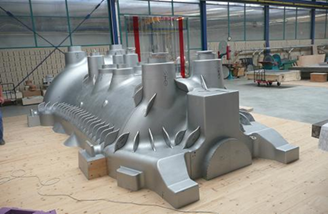

| ЛИТЕЙНАЯ ПРОМЫШЛЕННОСТЬ | АВИАСТРОЕНИЕ |

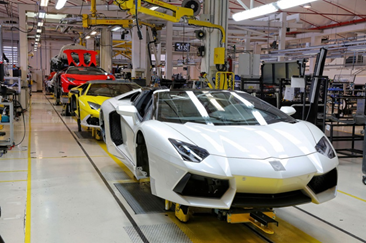

| АВТОМОБИЛЕСТРОЕНИЕ | СУДОСТРОЕНИЕ |

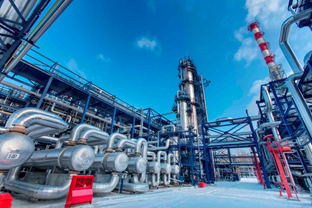

| ОБОРОННАЯ | НЕФТЕГАЗОВАЯ и НЕФТЕПЕРЕРАБАТЫВАЮЩАЯ ПРОМЫШЛЕННОСТЬ |

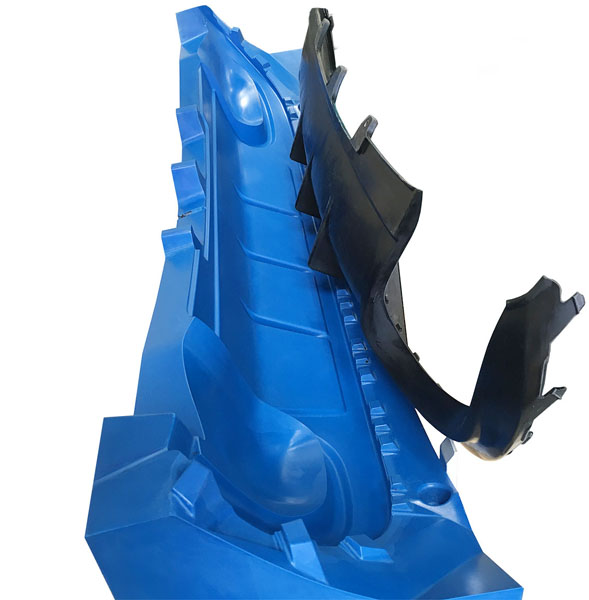

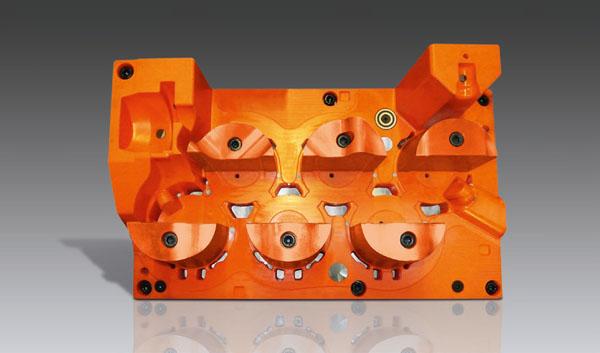

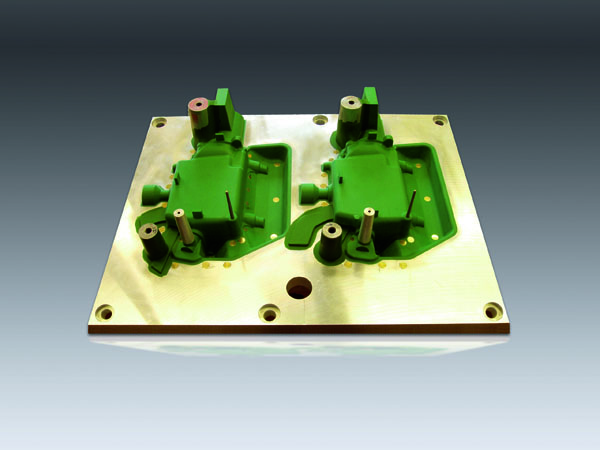

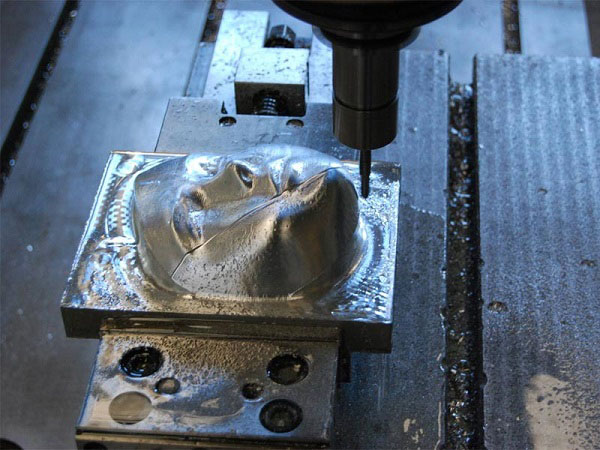

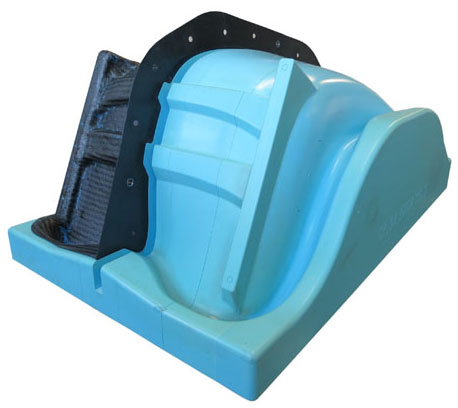

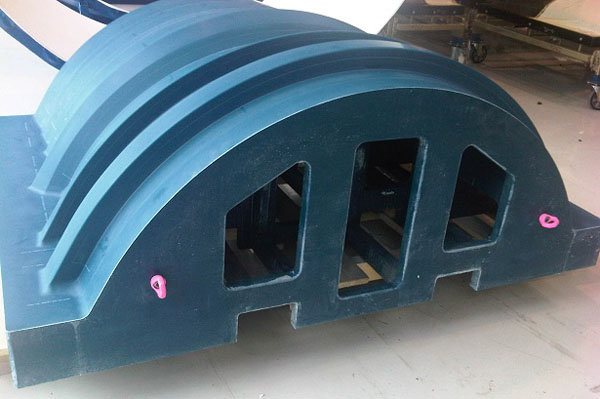

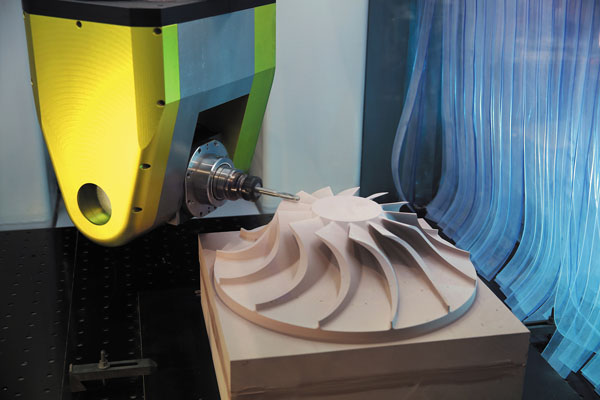

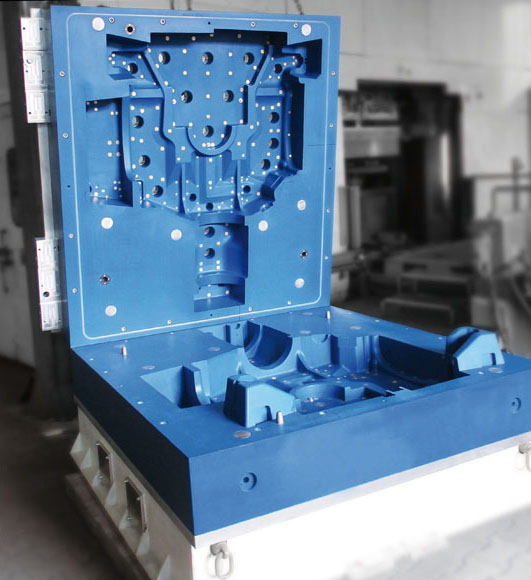

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

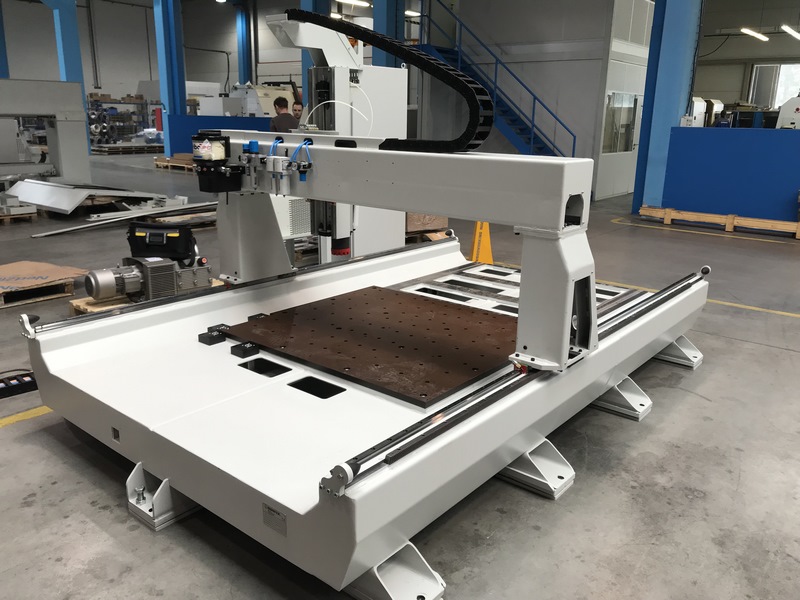

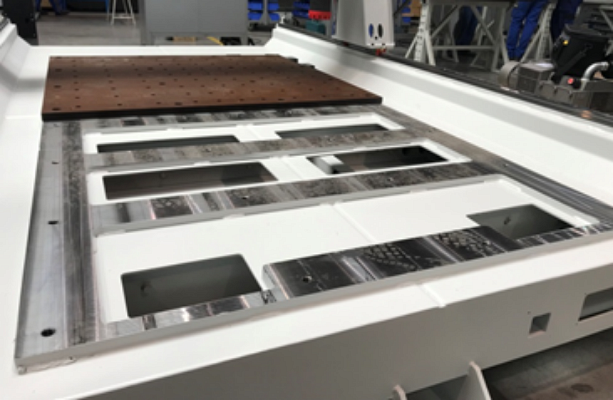

 | СТАНИНА СТАНКА Представляет собой сварную стальную конструкцию сложной пространственной конфигурации. Множество ребер жесткости и наполнение отдельных элементов виброгасящим бетоном обеспечивают отличную жесткость. Снятие внутренних напряжений и обработка базовых поверхностей на 5-ти координатном портальном металлообрабатывающем станке (собственное производство) за 1 установ гарантируют стабильность конструкции и точность станка в целом. |

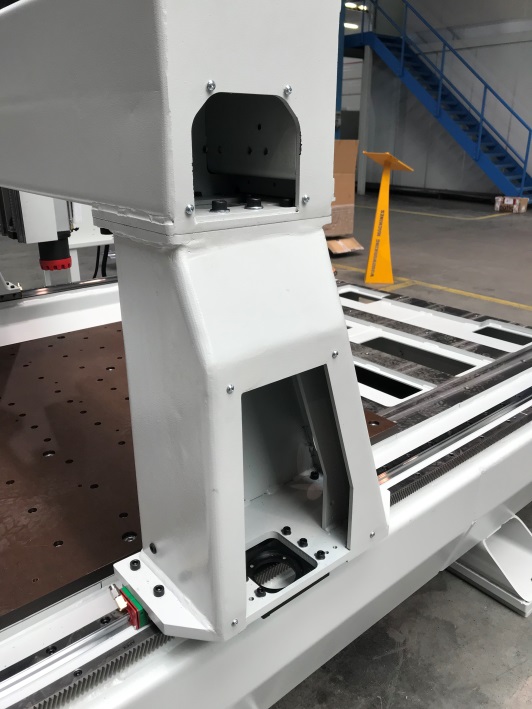

| | ПОРТАЛ Характерной чертой является портальная (мостовая) конструкция поперечной балки. Конструкция балки также включает необходимое количество ребер жесткости. Конфигурация кронштейнов оптимизирована. Пространственная конструкция портала позволяет ограничить зону обработки и реализовать эффективное удаление пыли и стружки из зоны резания. При этом сохранены удобство загрузки / выгрузки заготовок и деталей. |
   | РАБОЧИЙ СТОЛ Может быть выполнен в 3-х вариантах:
|

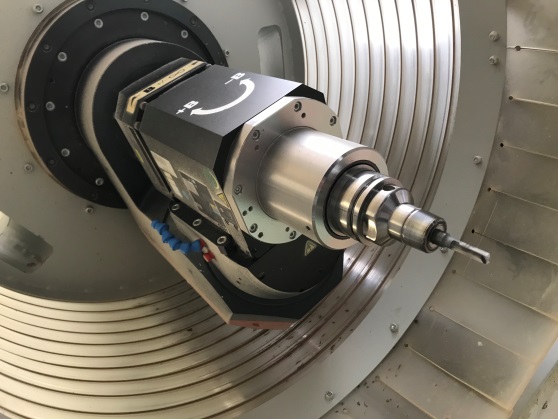

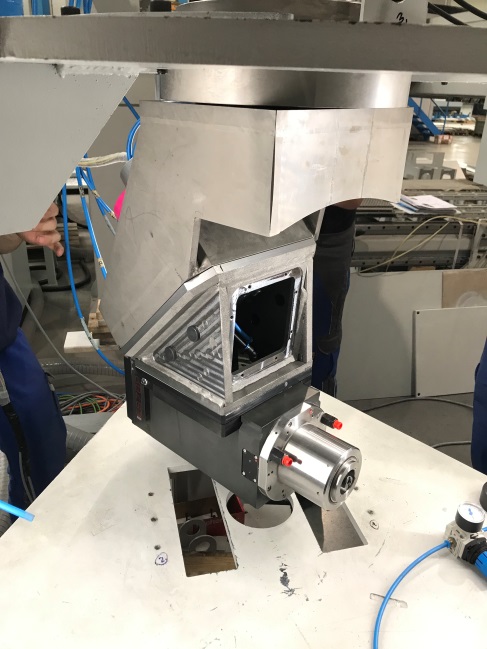

| | ЭЛЕКТРОШПИНДЕЛЬ Мощностью 13 кВт 0 - 24000 об/мин с принудительным жидкостным охлаждением и пневматическим освобождением инструмента, оснащен специализированными высокооборотистыми износостойкими необслуживаемыми керамическими подшипниками. |

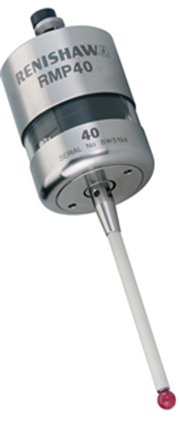

| | ЗОНДЫ. ИЗМЕРИТЕЛЬНЫЙ ЗОНД ДЛЯ ЗАГОТОВОК RENISHAW RMP 40 позволяет выполнять юстировку, измерения и контроль прямо на станке. Измерительный стержень щупа отгибается в сторону при касании поверхности заготовки. При этом щуп генерирует коммутационный сигнал, который передается через инфракрасный передатчик в систему ЧПУ. Система ЧПУ в этот момент сохраняет фактическое положение оси измерительного прибора и обрабатывает его впоследствии. Коммутационный сигнал образуется оптическим сенсором, работающим без износа, и отличается большой надежностью. С помощью приемника станок находит реальное положение контрольных точек детали, определяет базовую точку и автоматически разворачивает рабочую систему координат на нужный угол. Компенсационный демпфер в основании датчика исключает его поломку в случае ошибки оператора. |

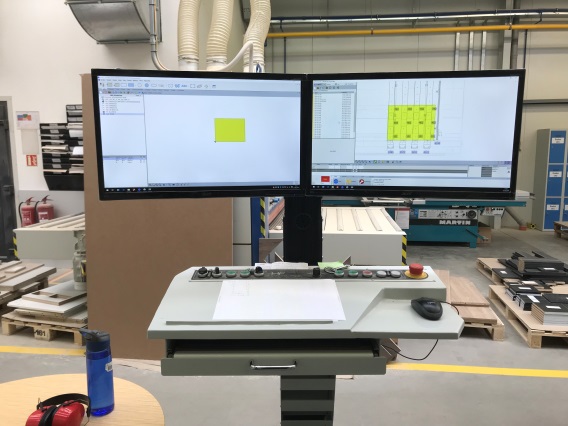

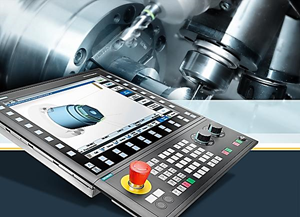

| | СИСТЕМА ЧИСЛОВОГО ПРОГРАММНОГО УПРАВЛЕНИЯ На выбор клиента поставляются системы ЧПУ:
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| СИСТЕМА ЧПУ FANUC |
| НАПРАВЛЯЮЩИЕ КАЧЕНИЯ ПО ОСЯМ X, Y, Z BOSCH REXROTH (ГЕРМАНИЯ) |
| 5-ТИ ОСЕВАЯ ОБРАБАТЫВАЮЩАЯ ГОЛОВКА С ИНТЕГРИРОВАННЫМ ЭЛЕКТРОШПИНДЕЛЕМ 13 КВТ; 0-24000 ОБ/МИН, КЕРАМИЧЕСКИЕ ПОДШИПНИКИ, КОНУС HSK F63 |
| РАБОЧИЙ СТОЛ ИЗ УПРОЧЕННОГО ГЕТИНАКСА С ОТВЕРСТИЯМИ М12 (ШАГ 200 ММ) |
| ЖИДКОСТНАЯ СИСТЕМА ОХЛАЖДЕНИЯ ШПИНДЕЛЯ |
| СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ |
| ТРЕХЦВЕТНАЯ СИГНАЛЬНАЯ ЛАМПА |
| КАБИНЕТНАЯ ЗАЩИТА ЗОНЫ ОБРАБОТКИ |
| ПУЛЬТ РУЧНОГО УПРАВЛЕНИЯ |
| ЗИП НА ОДИН ГОД ЭКСПЛУАТАЦИИ |
| ПЫЛЕВЛАГОЗАЩИТА КОМПОНЕНТОВ IP65 |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| RMP 40 КОММУТАЦИОННЫЙ БЕСПРОВОДНЫЙ КОНТАКТНЫЙ ЗОНД ДЛЯ УСТАНОВЛЕНИЯ И ИЗМЕРЕНИЯ ОБРАБАТЫВАЕМЫХ ДЕТАЛЕЙ |
| СИСТЕМА УПРАВЛЕНИЯ SIEMENS SINUMERIK 840D SL |
| СМАЗОЧНЫЙ АГРЕГАТ ДЛЯ ОБДУВАНИЯ ИНСТРУМЕНТА МАСЛЯНЫМ ТУМАНОМ |
| ВАКУУМНЫЙ СТОЛ С РАСТРОМ - РАБОЧАЯ ПЛИТА ГЕТИНАКС С ИНТЕГРИРОВАННЫМ РАСПРЕДЕЛЕНИЕМ ВАКУУМА |
| РАБОЧИЙ СТОЛ ИЗ АЛЮМИНИЯ С ВАКУУМОМ |
| АЛЮМИНИЕВЫЙ СТОЛ |
| СТАЛЬНОЙ ЗАЖИМНОЙ СТОЛ С Т-ОБРАЗНЫМИ ПАЗАМИ |

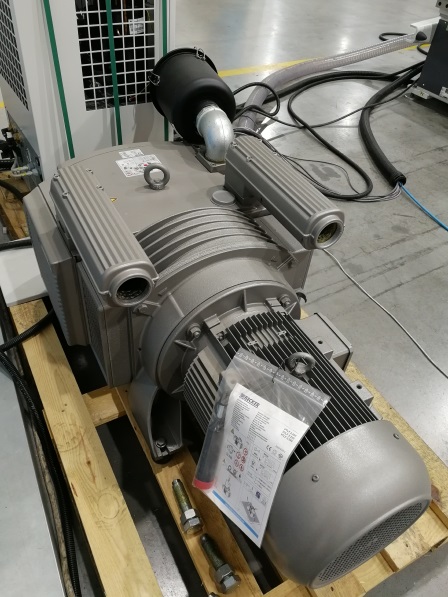

| ВАКУУМНЫЙ НАСОС 150 м³/ЧАС |
| ВАКУУМНЫЙ НАСОС 250 м³/ЧАС |
 |  |  |
 |  |  |
