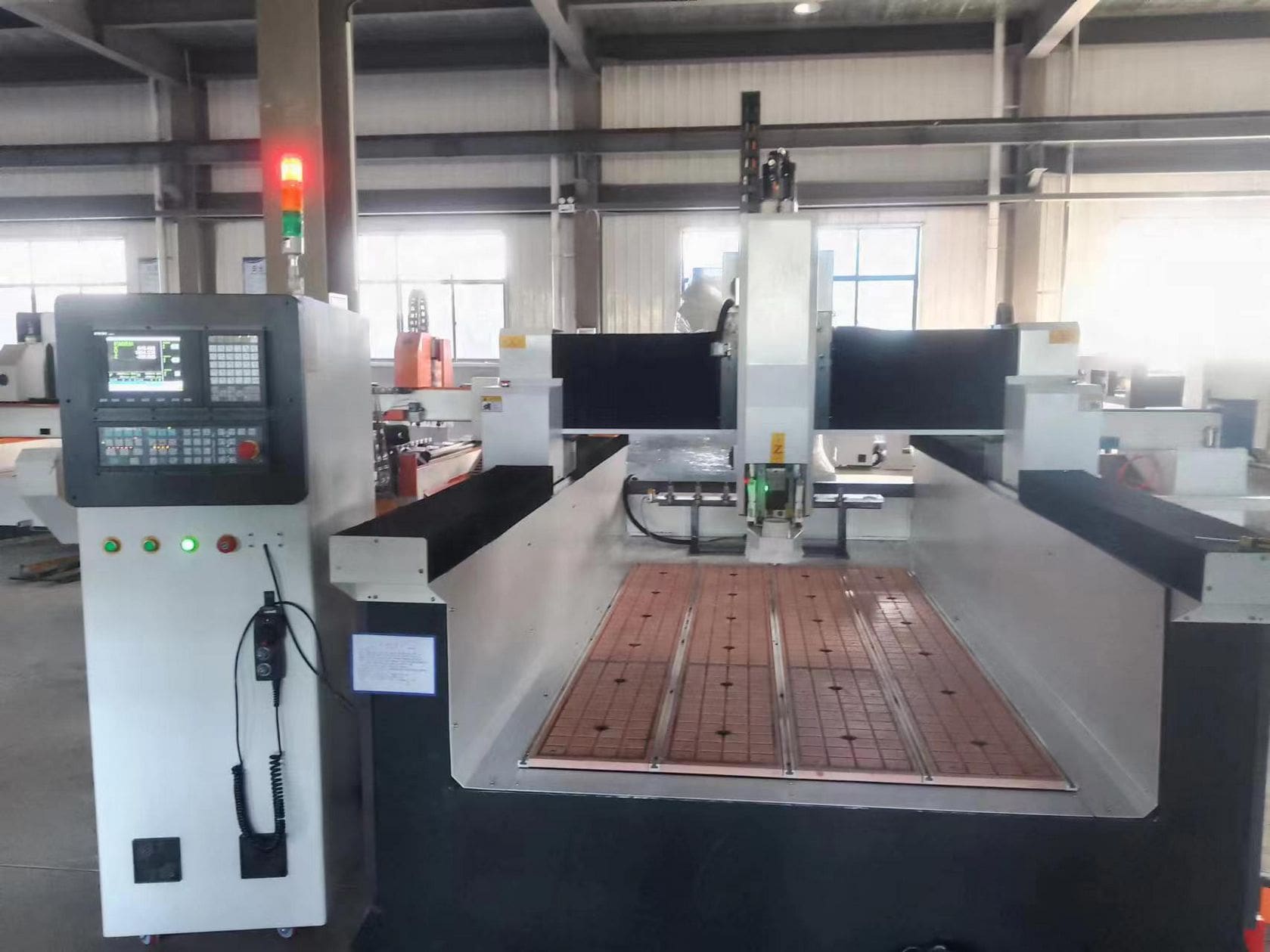

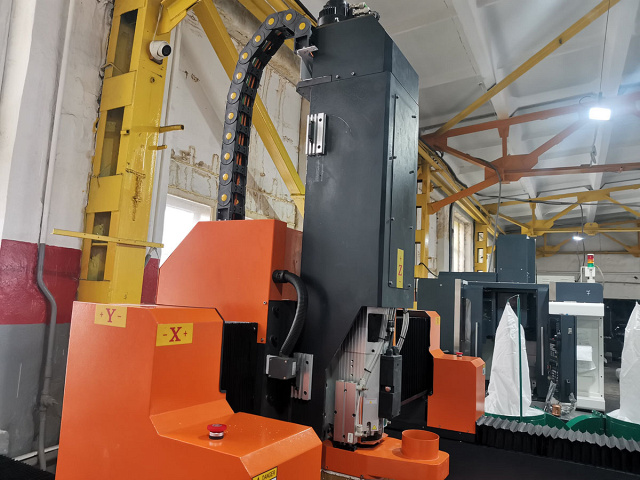

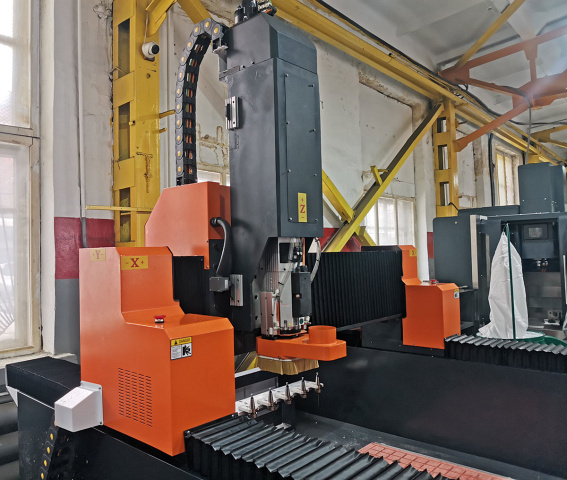

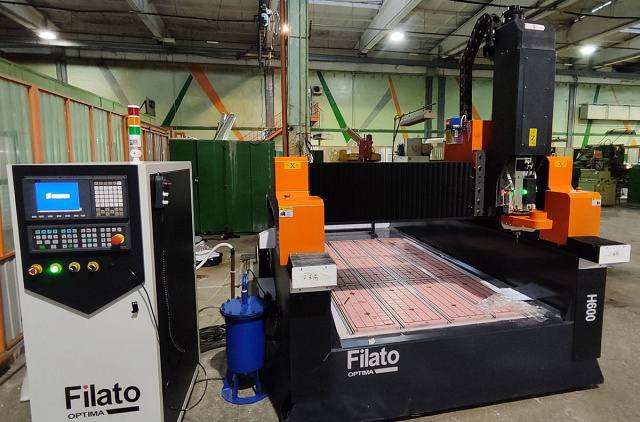

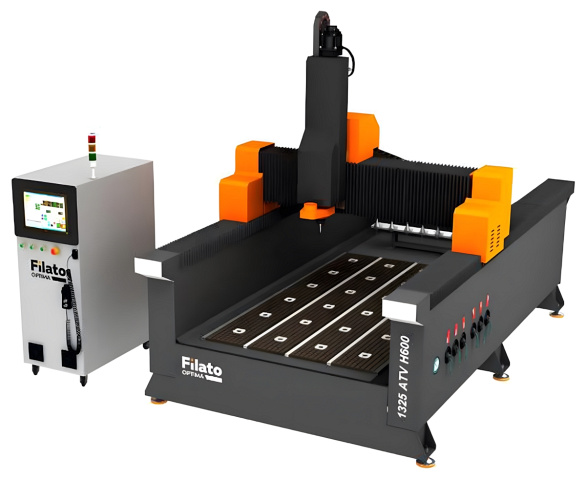

Фрезерно-гравировальный станок с ЧПУ Filato Optima 1325 ATV H600
Зона обработки, мм:
X - 1300, Y - 2500, Z - 600
Шпиндель: 9 кВт
Частота вращения: 0 - 24 000 об/мин

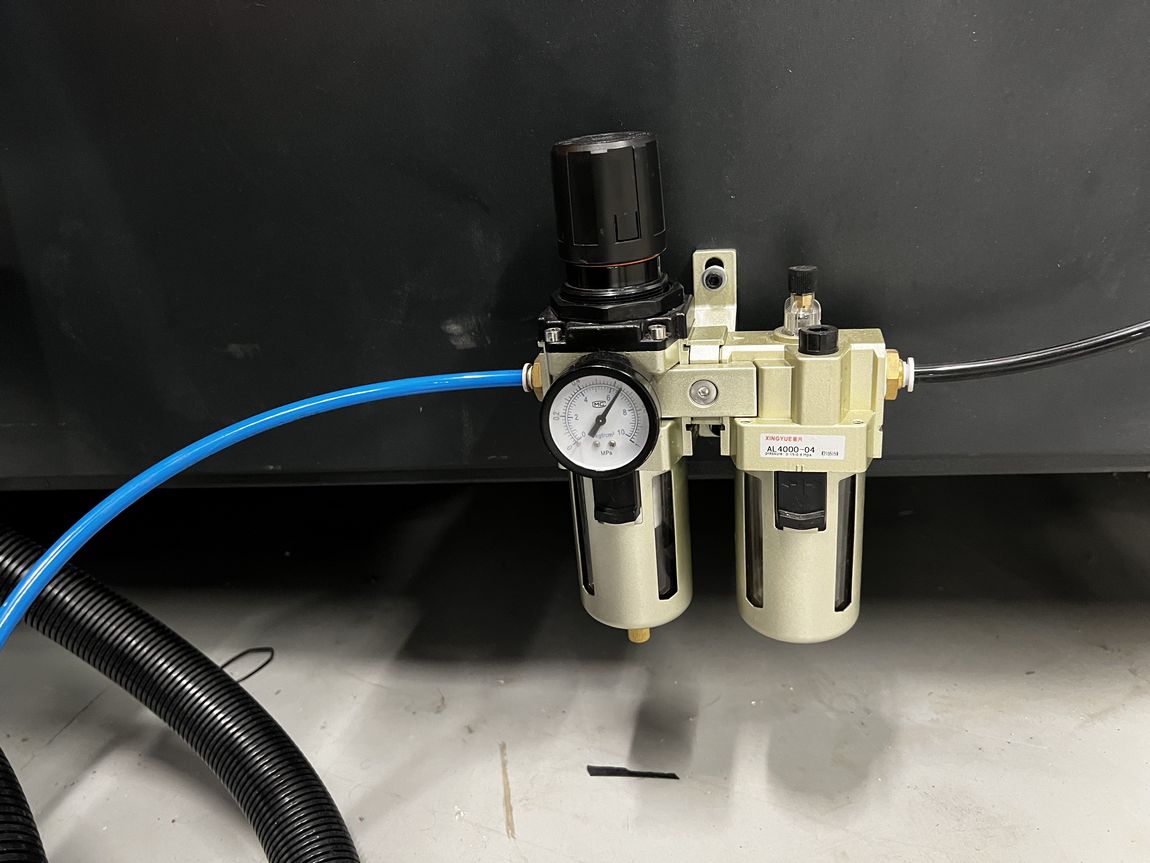

Смена инструмента: автоматическая
Вес: 1800 кг
- Стойка управления Syntec

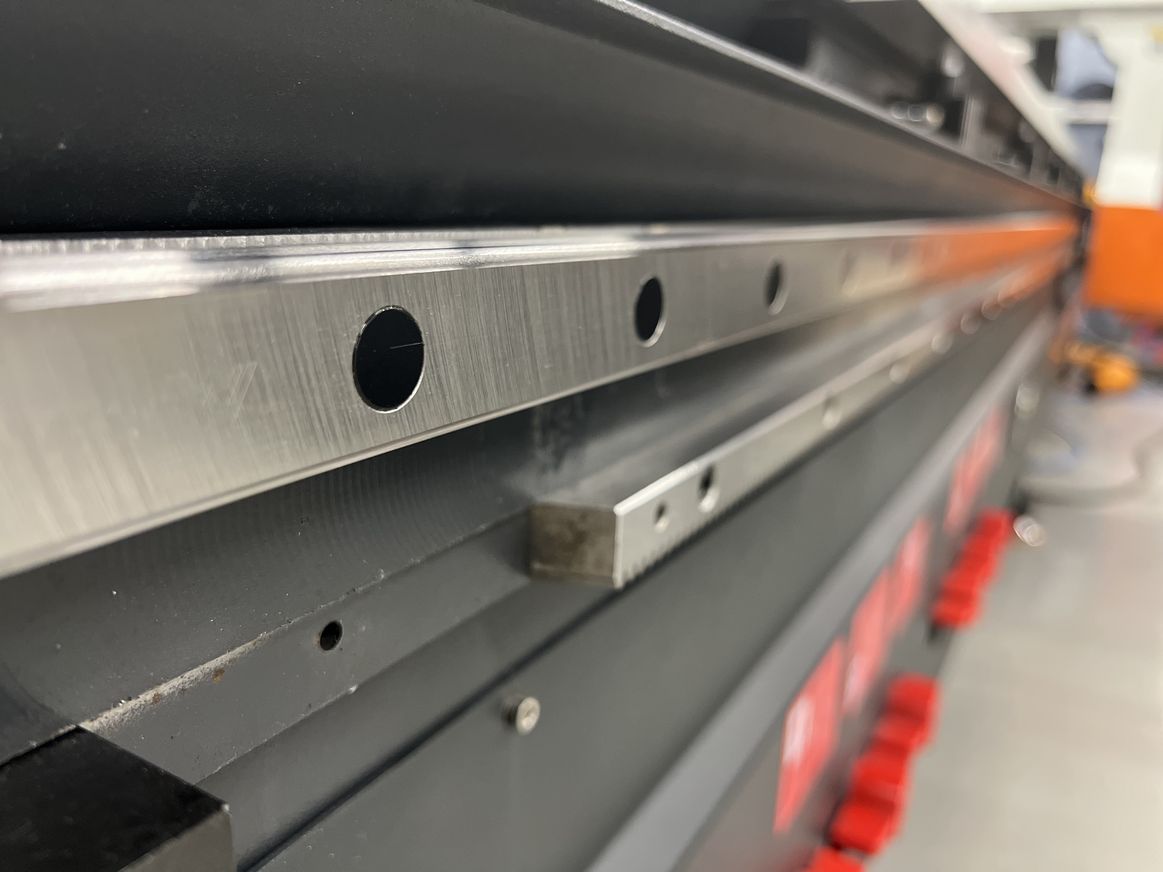

- Направляющие 30 серии
- Особая конструкция механики
- Мощные серводвигатели
- Специальная гофрозащита
- Автоматическая централизованная смазка

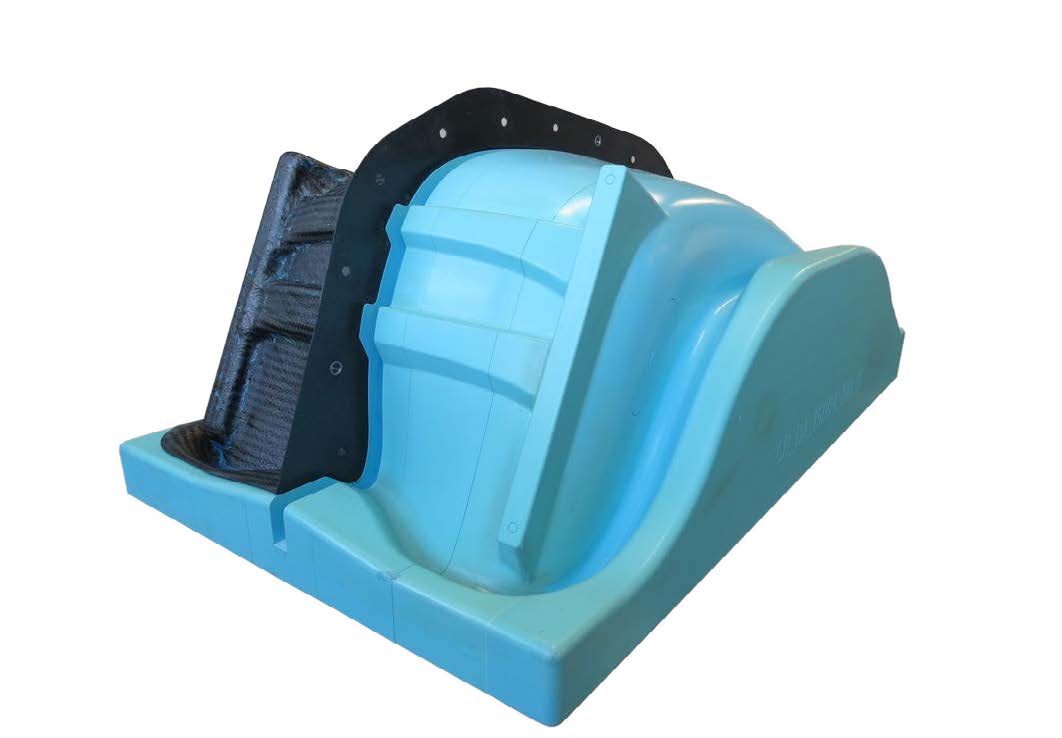

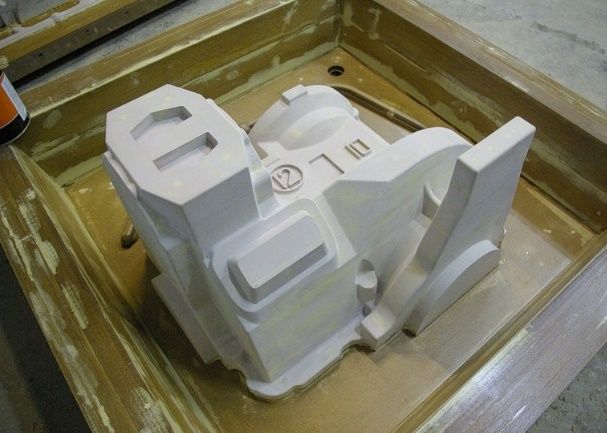

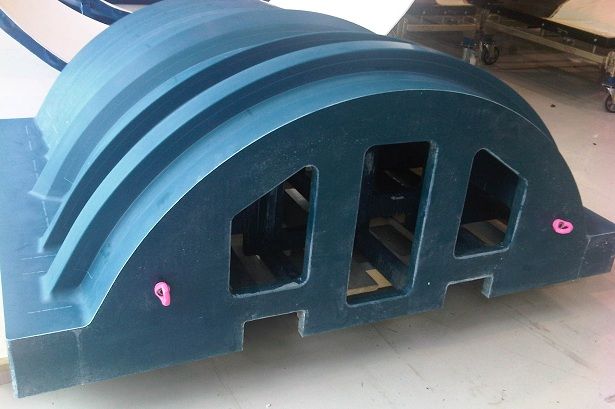

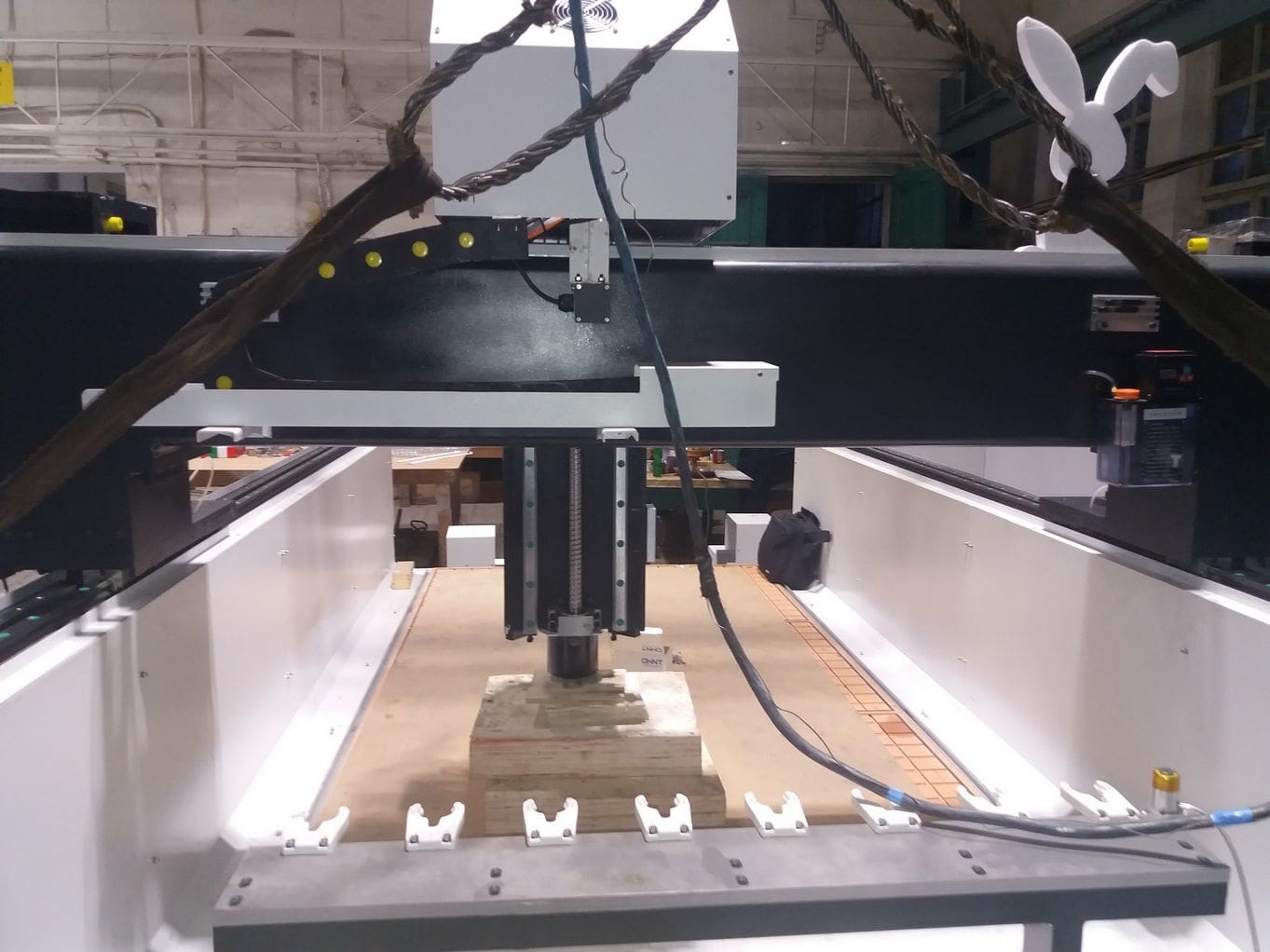

Станок предназначен для высококачественной плоскостной фрезеровки деталей из плитных материалов (2D фрезеровка) и для нанесения различных гравировок на поверхности деталей (2,5D фрезеровка). Также конструктив станка позволяет использовать его для фрезеровки объёмных деталей в 3-х мерном пространстве (3D фрезерование), например, для изготовления модельной оснастки и изделий требующих большой ход по оси Z.
Виды обрабатываемых материалов:
Древесина любых пород, плитные материалы на древесной основе (ДСП, ДВП, МДФ, фанера и т.д.), композитные материалы («Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п.
- Криволинейный и прямолинейный раскрой фанеры, ДСП, МДФ, в том числе панелей облицованных шпоном. Изготовление различных мебельных фасадов с художественной резьбой, накладок на мебель, столешниц для кухонной мебели, элементов мебели из массива (стулья, столы, тумбы, шкафы).

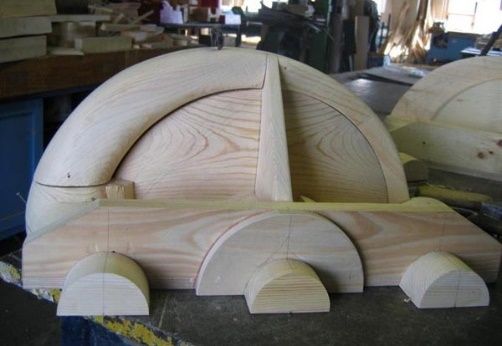

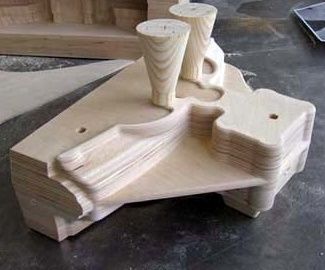

- Элементы каминов, барельефы, канделябры, конструктивные элементы лестниц, плинтусы, накладки, художественный паркет.
- Фигурные наличники с художественной резьбой и орнаментами для дверей и окон с декоративными элементами для украшения деревянных домов и бань. Художественный декор для отделки веранд и беседок, ограды и т.д.

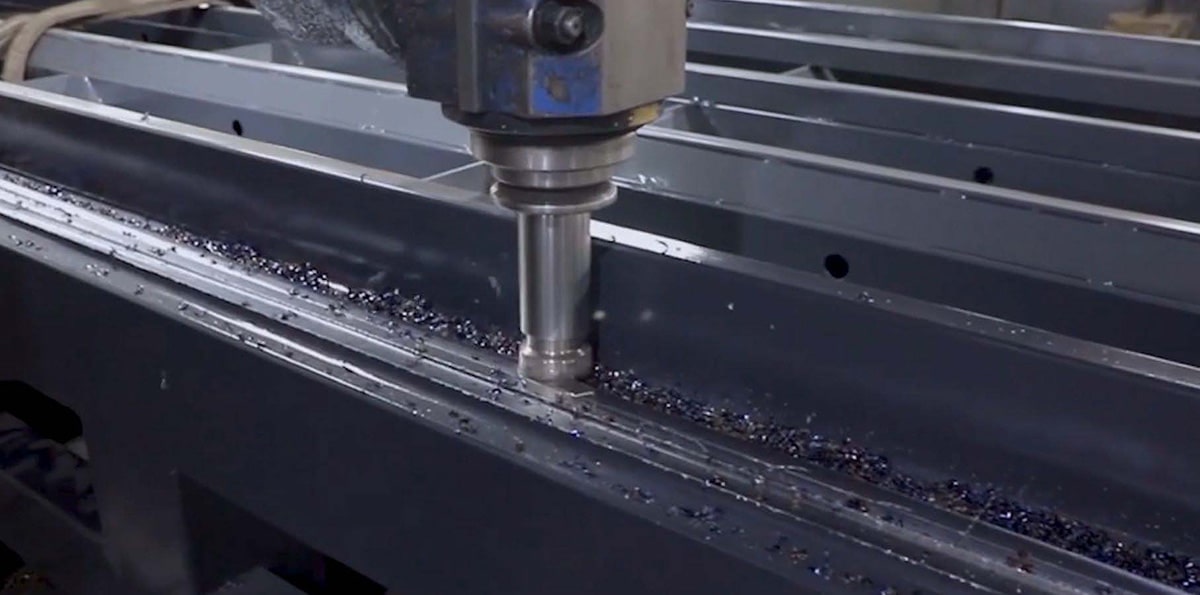

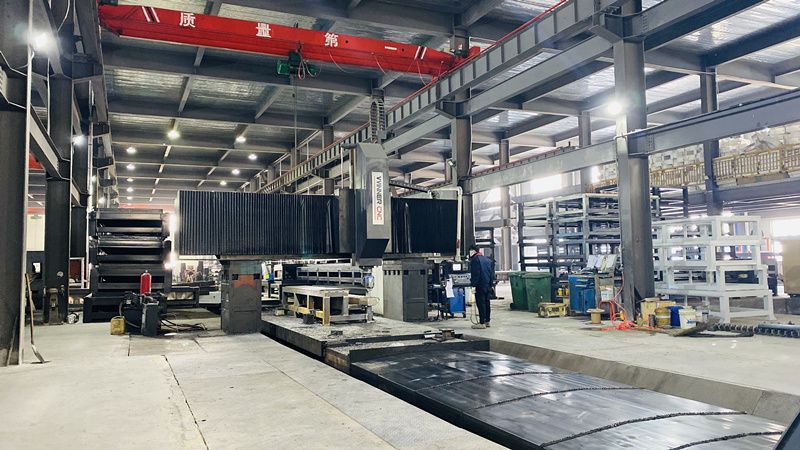

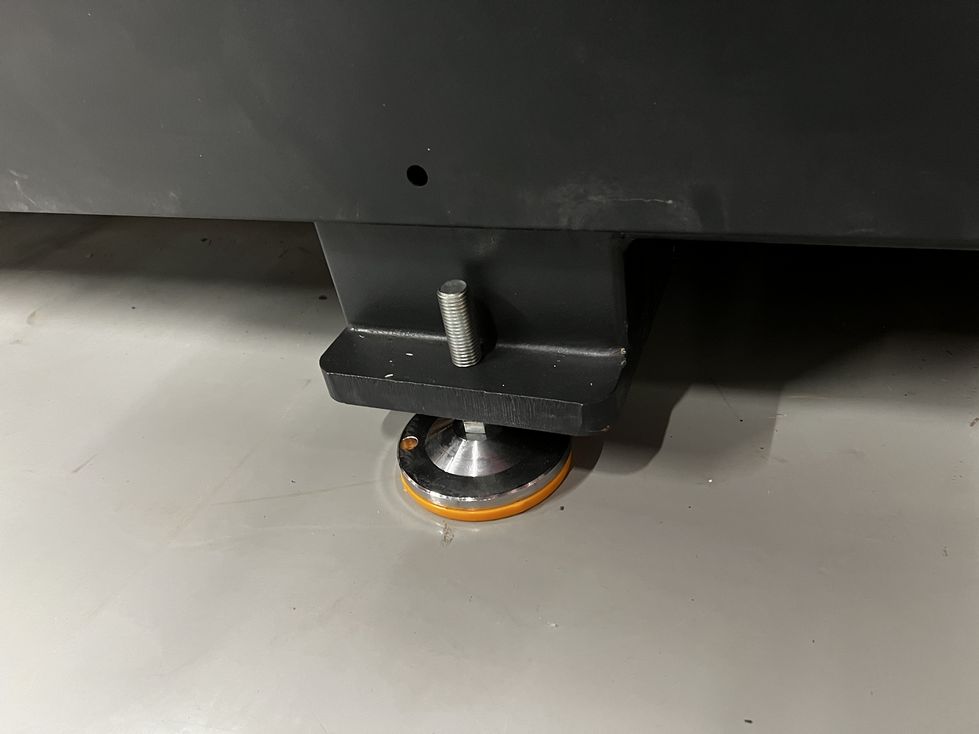

Изготовлена из стальных труб прямоугольного сечения, обеспечивает достаточную степень жесткости конструкции станка и хорошую устойчивость к статическим и динамическим нагрузкам. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить высокую точность и качество при обработке заготовок любых размеров.
Изготовлен из стальных труб прямоугольного сечения и усилен дополнительными ребрами жесткости внутри. Конструкция портала что обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузках. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ.

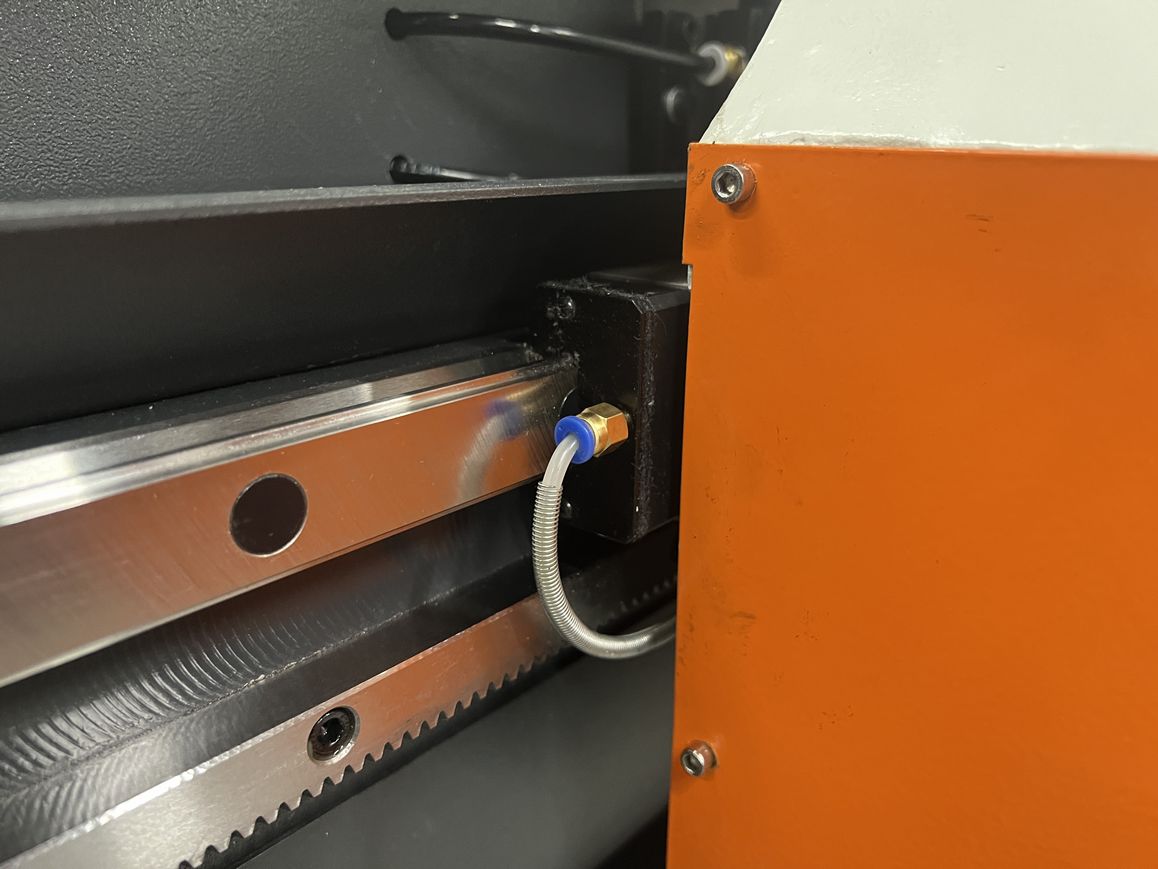

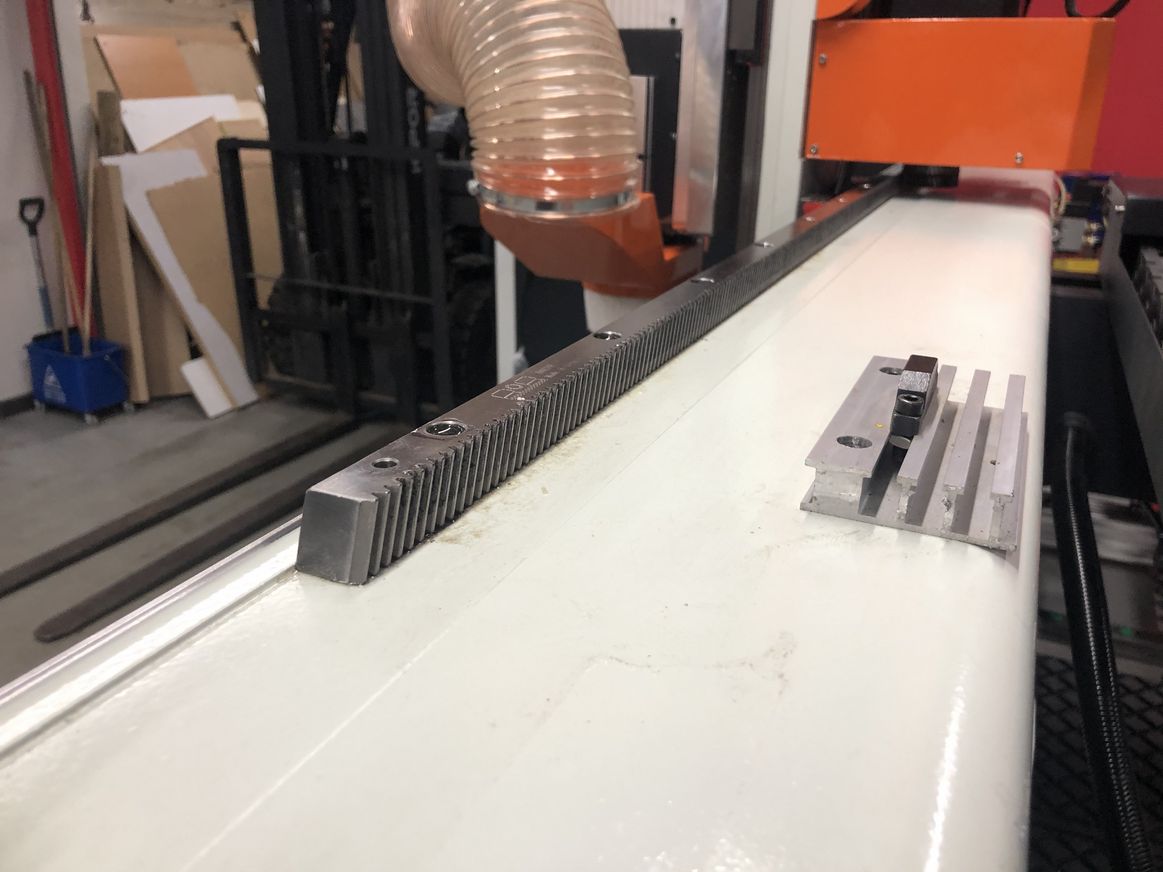

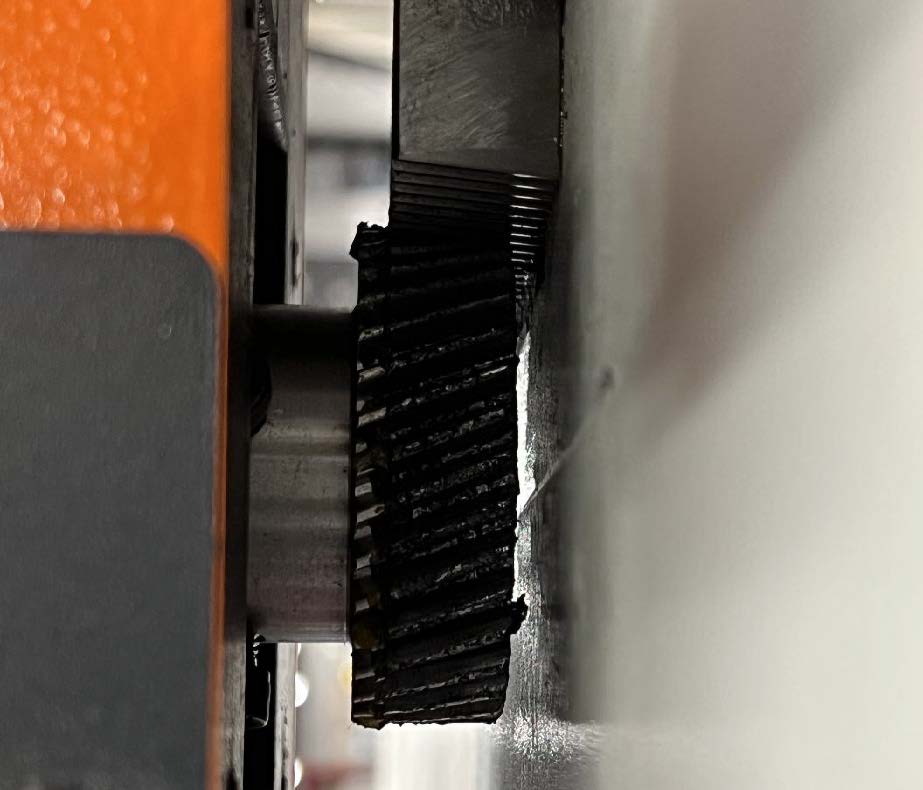

В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно.
Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

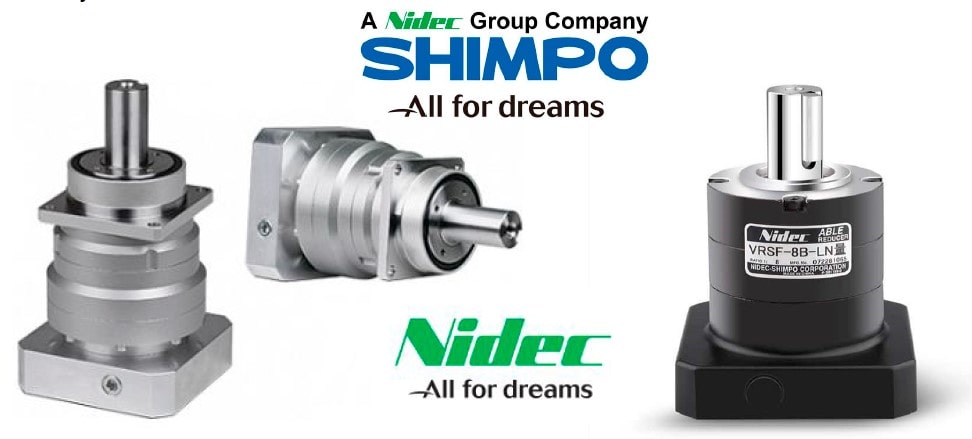

Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы «SHIMPO-NIDEC» позволили значительно улучшить показатели оборудования, а именно:
- Реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
- Получить гораздо более высокий КПД;
- Облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики;
- Уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации.

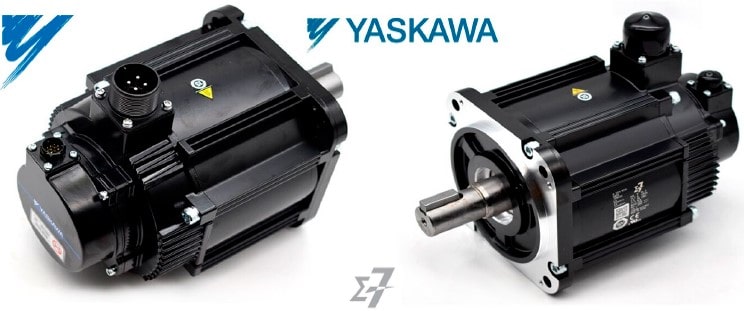

Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,001мм) в соответствии с заданной программой при высокой скорости перемещения до 80 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях. Данный тип серводвигателей используется на высокоскоростных станках тяжелой серии, в том числе и на пяти осевом оборудовании.

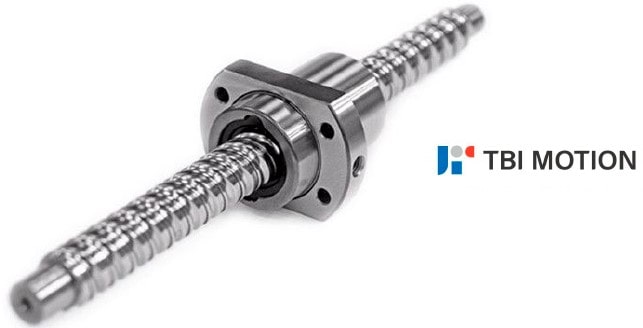

Данная передача обеспечивает линейное передвижение привода, преобразуя вращение электродвигателя в поступательное движение шпиндельной площадки. Так как при обработке наиболее нагруженной осью считается именной ось Z, то применения ШВП обеспечивает крайне малое трение элементов, а это в свою очередь предохраняет узел от быстрого износа и существенного снижения КПД, а также от нагрева трущихся элементов во время работы.

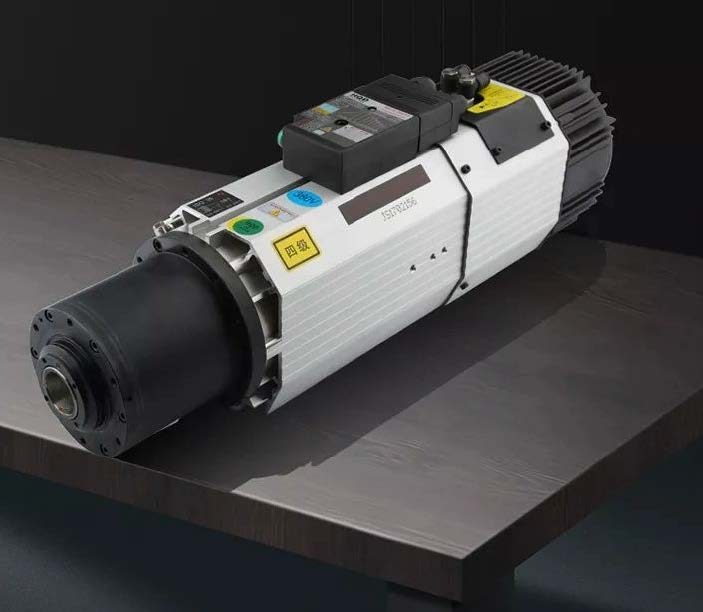

Конструкция и комплектующие данного электрошпинделя на 100% идентичны электрошпинделям ведущего мирового производителя шпинделей - компании HSD (Италия). Частота вращения (24 000 об/мин) и мощность (9,0 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрила и многих других материалов. Охлаждение шпинделя во время его работы осуществляется потоком воздуха поступающим от вентилятора, при этом вентилятор не имеет связи с валом электрошпинделя, что позволяет эффективно его охлаждать на любых рабочих оборотах.
Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают плавное достижение требуемого крутящего момента и оборотов на валу электрошпинделя и возможность прямого управления этим моментом. Максимальная выходная мощность рассчитана с запасом при выборе шпинделя.
Обеспечивает существенную экономию времени и уменьшение времени простоя станка за счет: высокой точности измерения длины инструмента и автоматизации расчета и ввода коррекции на инструмент. Станок производит калибровку полностью в автоматическом режиме, исключая ошибки, связанные с неточными действиями оператора, что в свою очередь способствует снижению брака.

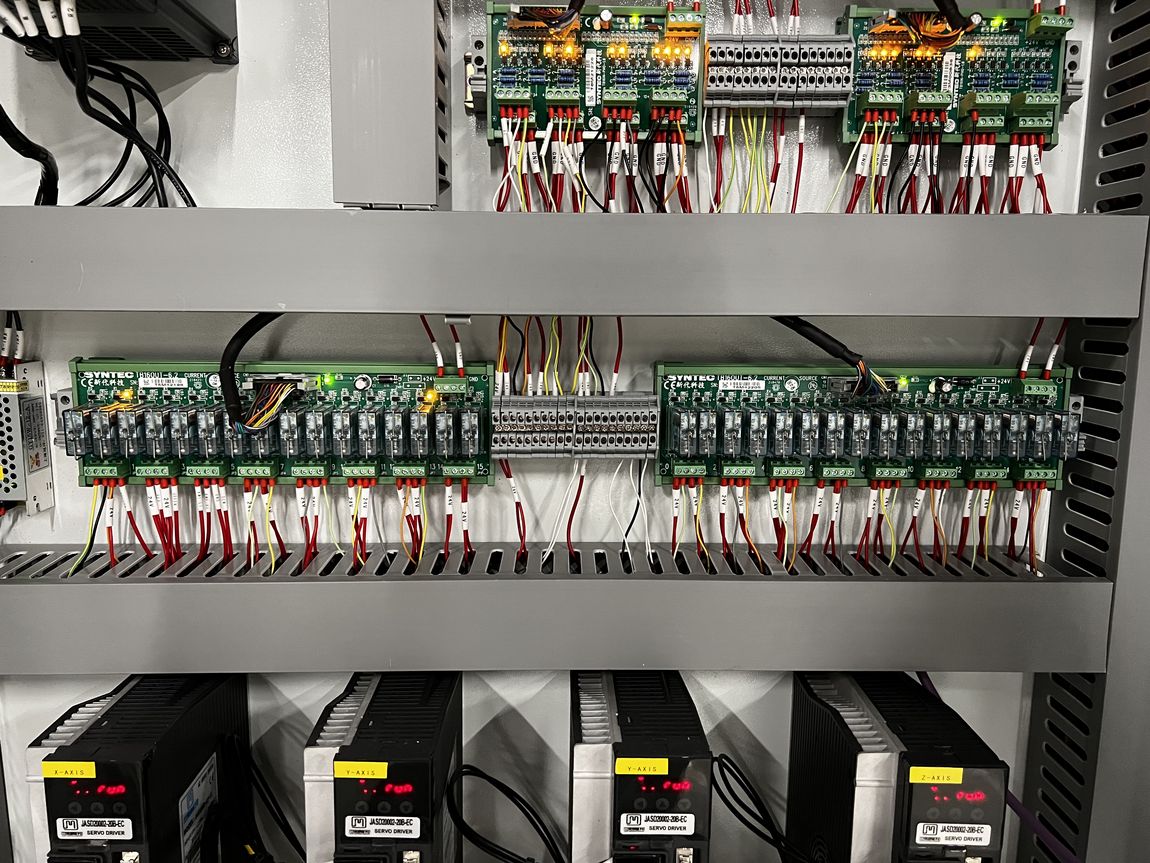

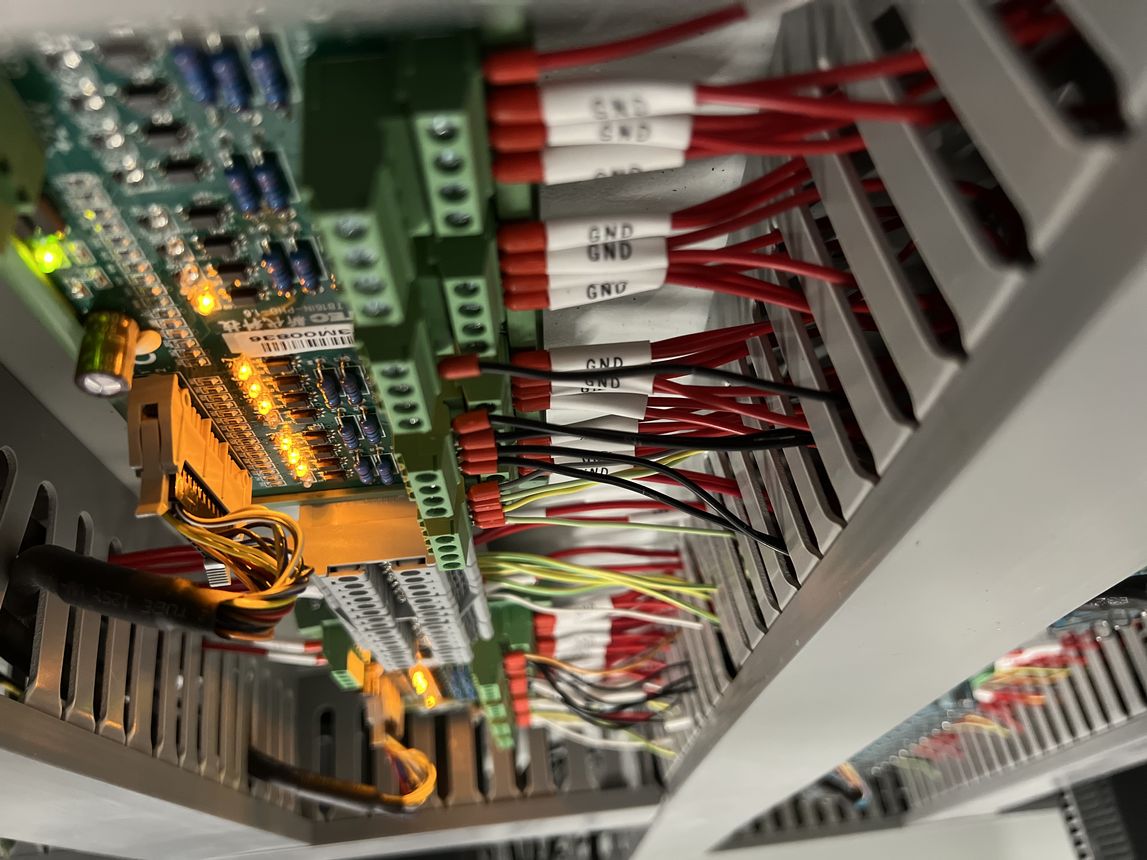

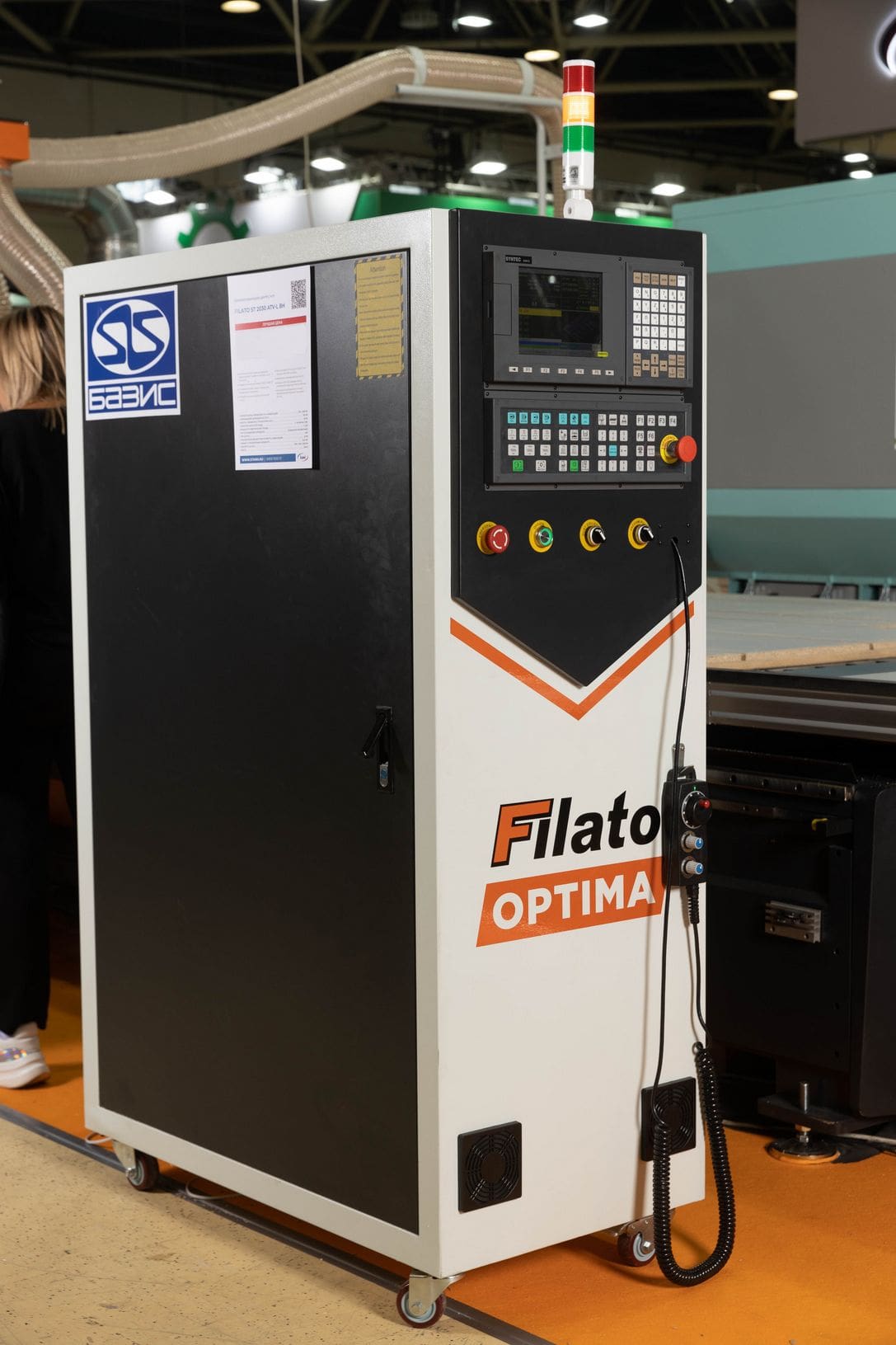

Шкаф управления станком оснащен всеми необходимыми комплектующими скомпонованными отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания. Шкаф оборудован принудительной системой циркуляции воздуха и фильтрации, защищающих от перегревов и лишней пыли.

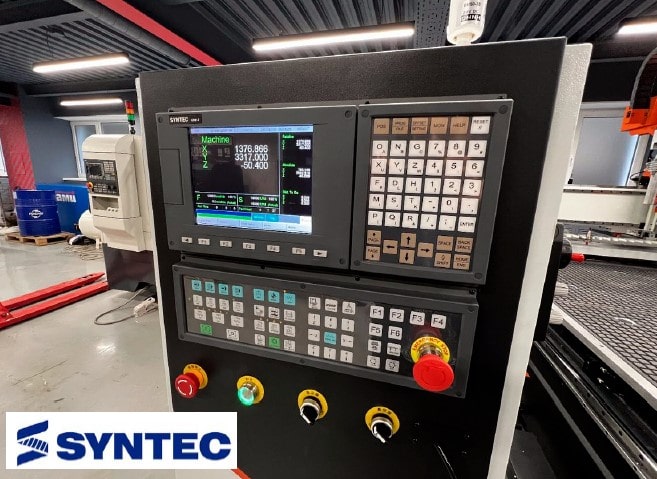

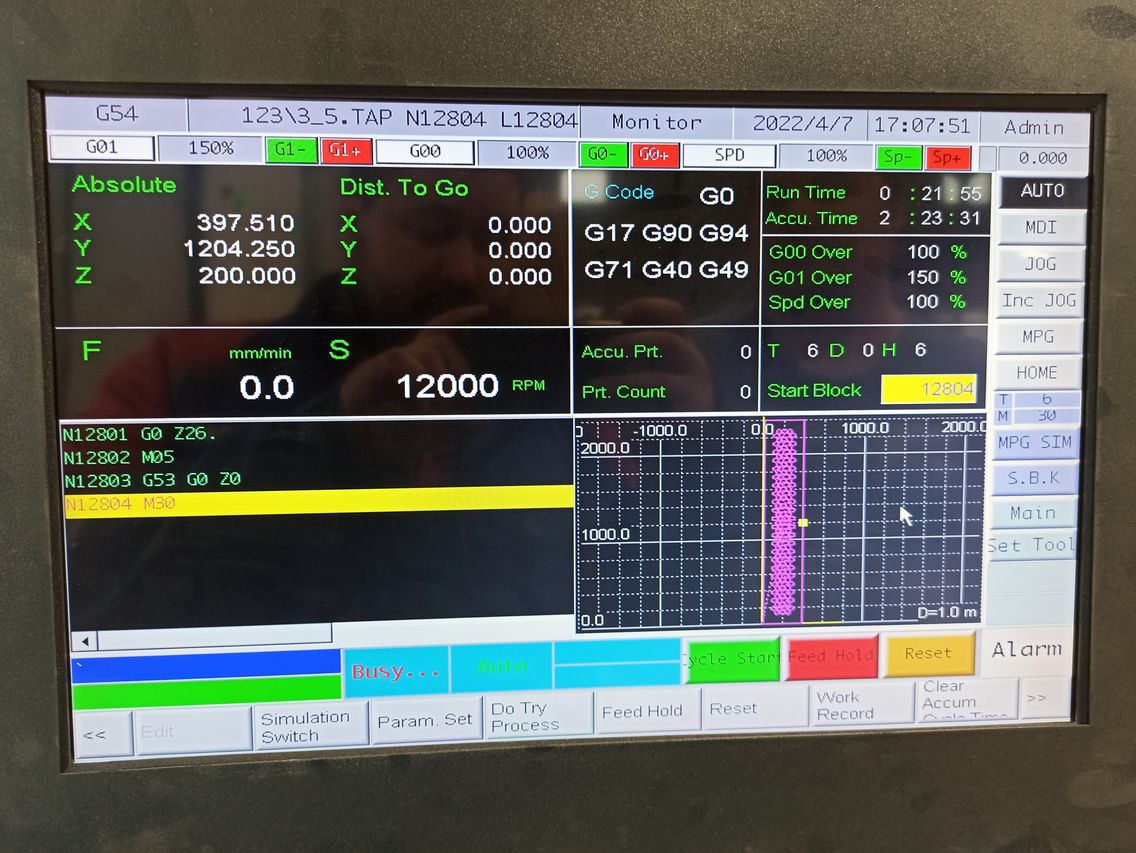

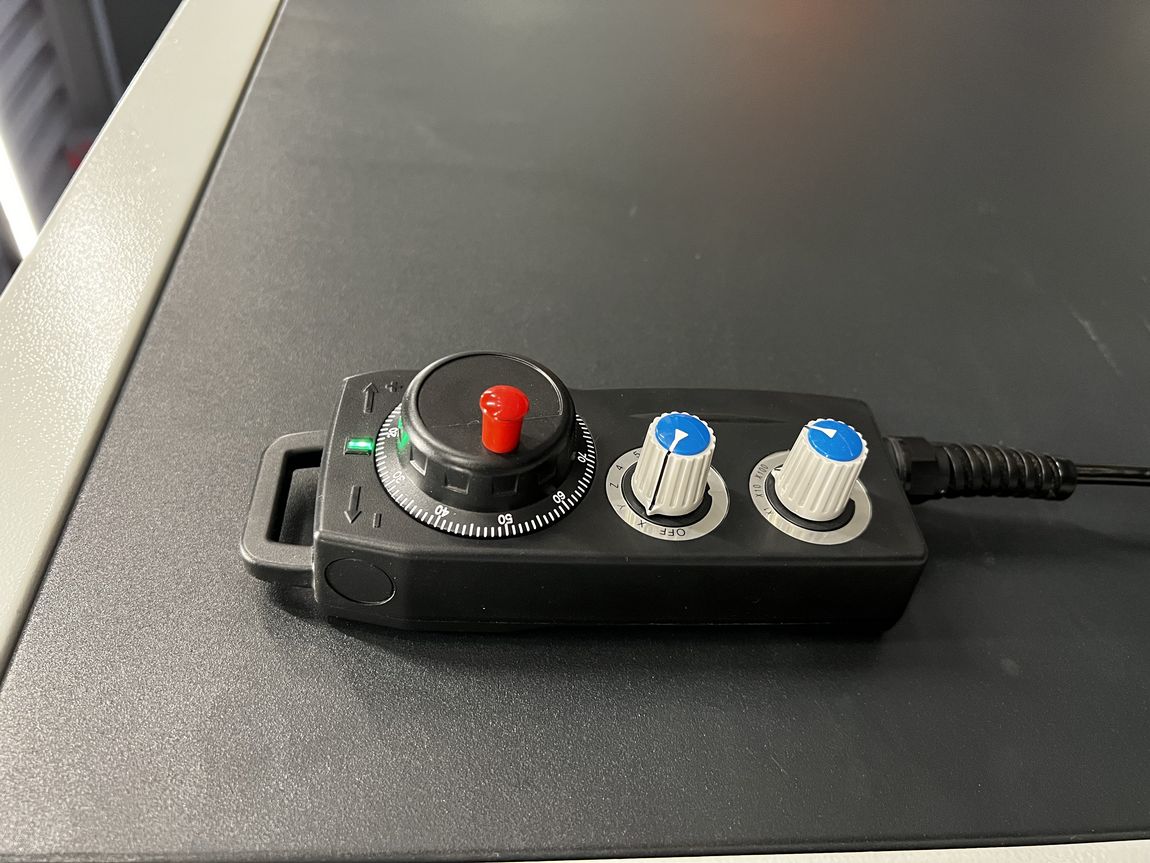

Одна из самых доступных и надежных систем управления. Полная поддержка 3D- обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Система использует стандартные G-коды, что позволяет создавать программы обработки используя различные популярные программные продукты: ArtCam, Type3, SolidWorks, PowerMill, BCad, Базис-Мебельщик, К-3 Мебель и др.
Рабочий стол станка изготовлен из износостойкого полимера с интегрированными алюминиевыми направляющими «Т» образной формы. Данная конструкция дает возможность выбора способа фиксации заготовки, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок. Вакуумный стол разбит на шесть независимых вакуумных зон для удобства фиксации заготовок различных габаритов.

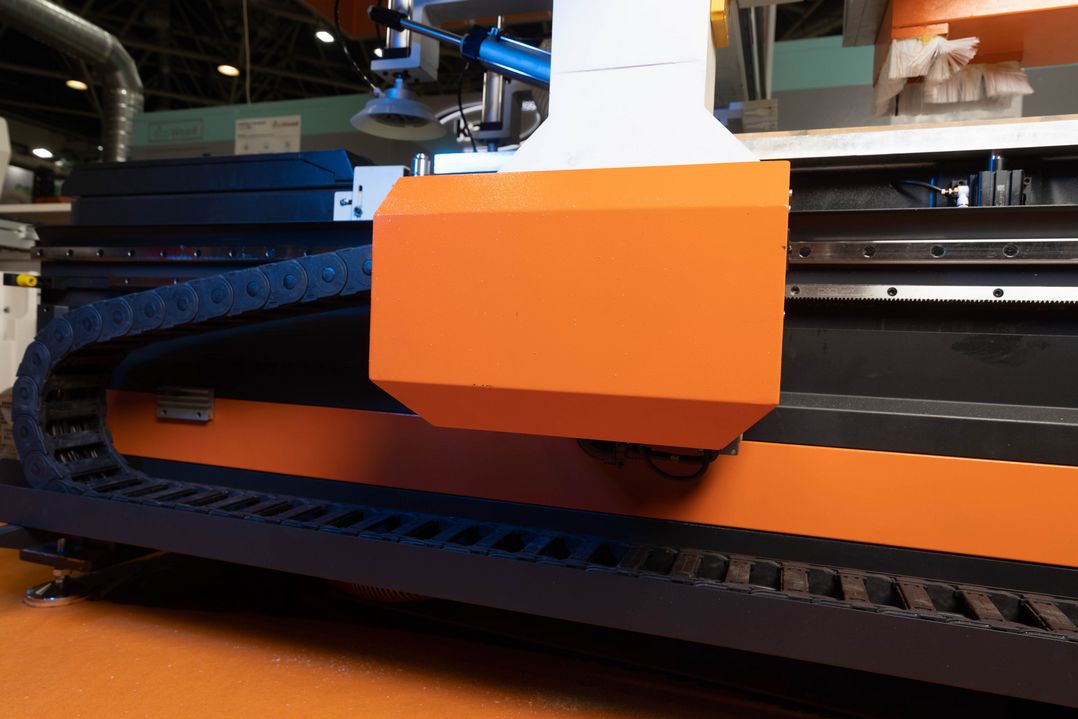

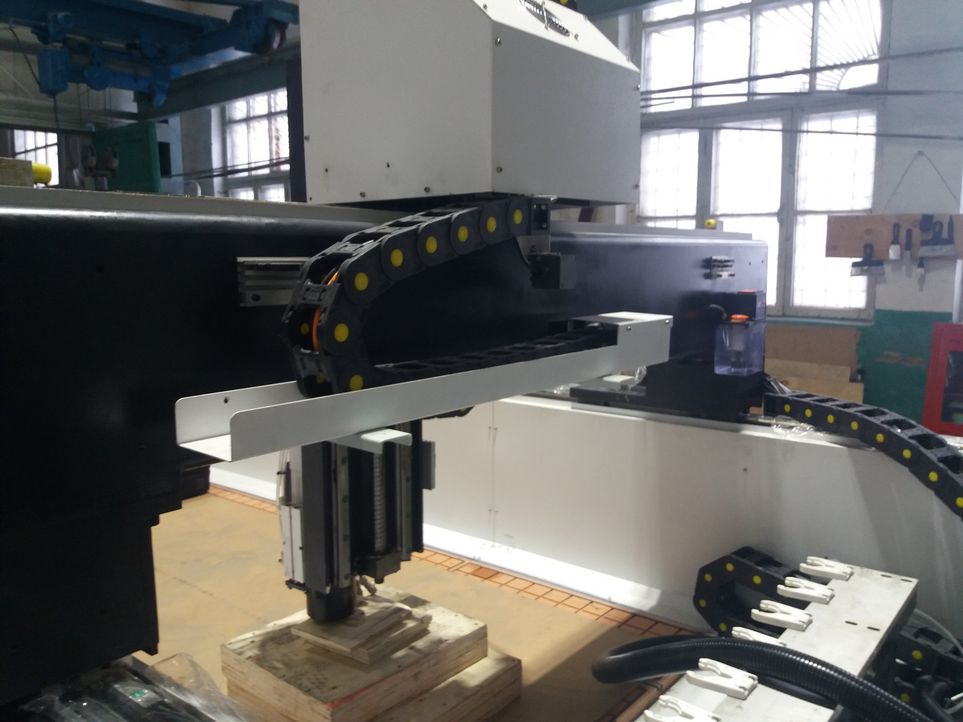

Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), а также от чрезмерных изгибов силовых кабелей. Это увеличивает ресурс станка и повышает уровень электробезопасности на производстве.
На станке также установлены защитные гофры по осям X - Y для защиты таких элементов механики как направляющие с подшипниками и косозубые рейки. Эта опция увеличивает срок службы станка, в особенности при работе с композитными материалами.

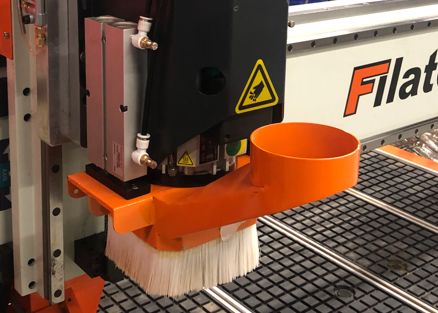

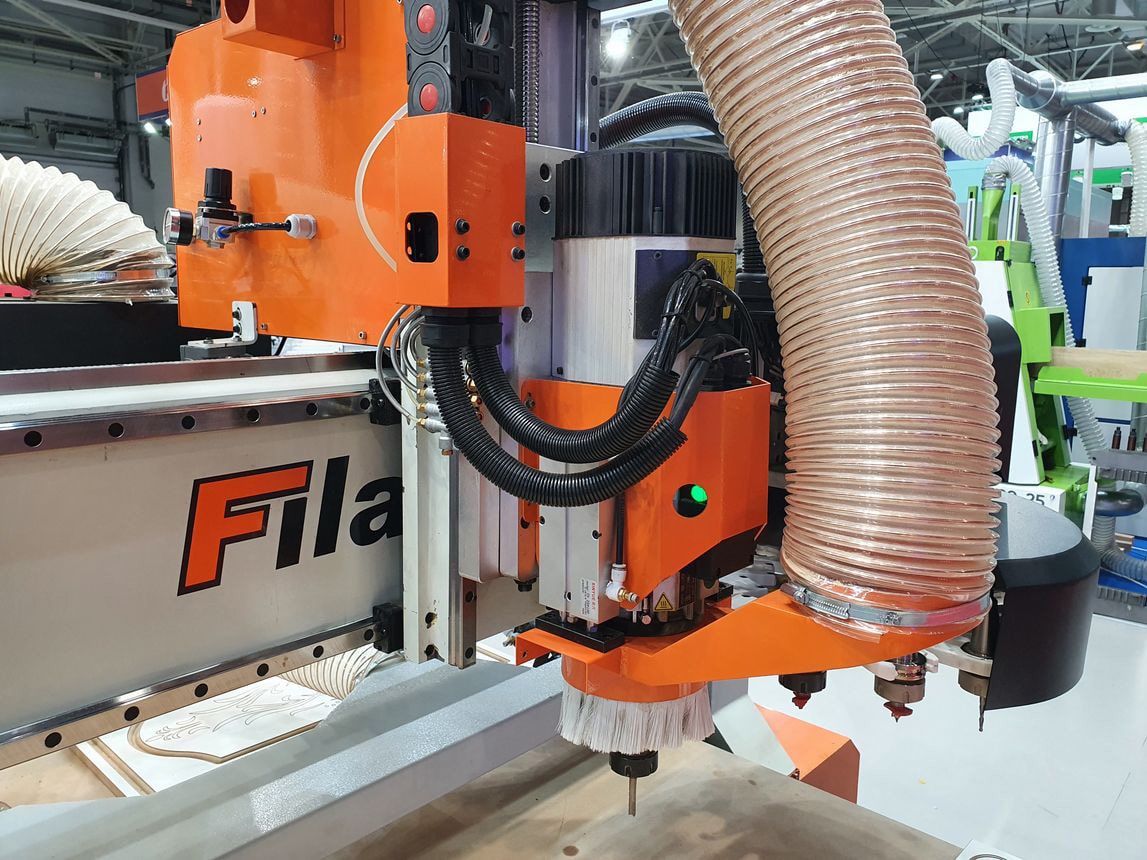

В стандартной комплектации станок оснащается аспирационным кожухом с щетками, локализующим зону интенсивного выброса стружки и пыли во время обработки. Подключив к кожуху аспирационную установку через гибкий воздуховод вся пыль и стружка будут удаляться из зоны резания в накопитель аспирационной установки.
Мощность: 9 кВт, частота вращения: 24 000 об/мин, патрон ISO30.
Автопозиционирование
Отдельно стоящий
60W-E
мощность 850 Вт
30 серия
8 позиций (патрон ISO30)
Подготовка для подключения вакуумного насоса

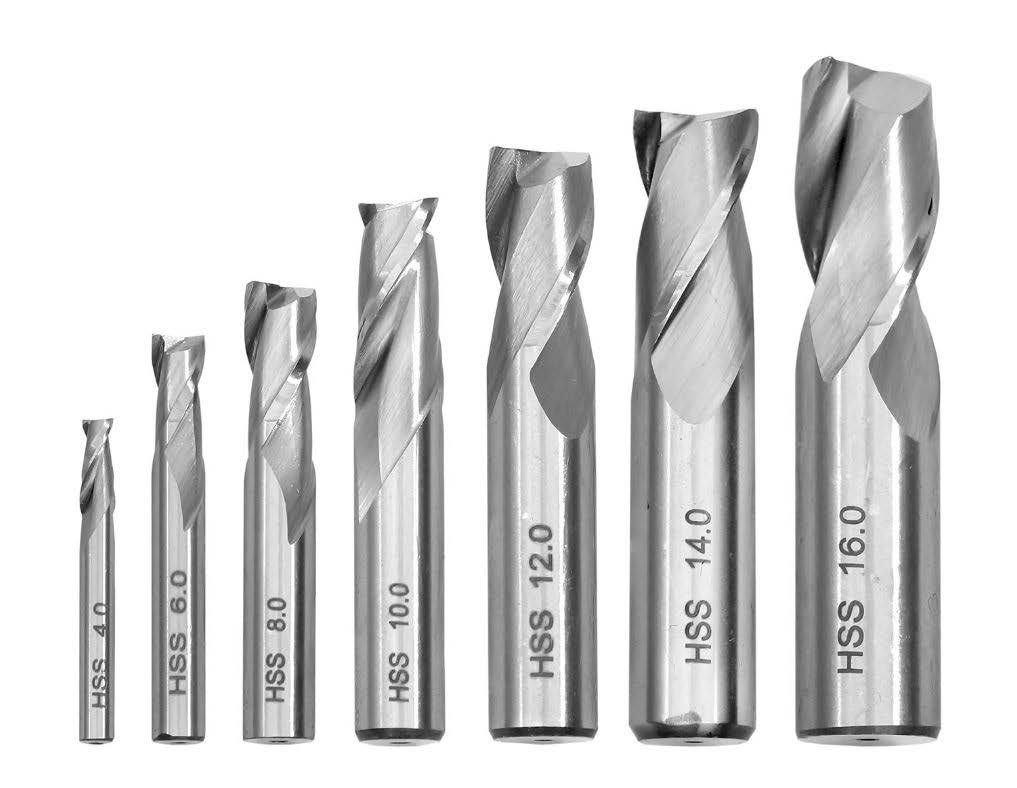

(комплект)
Пылеулавливающий агрегат в комплект со станком не входит

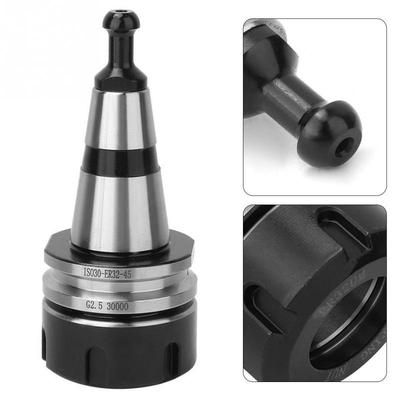

ISO30

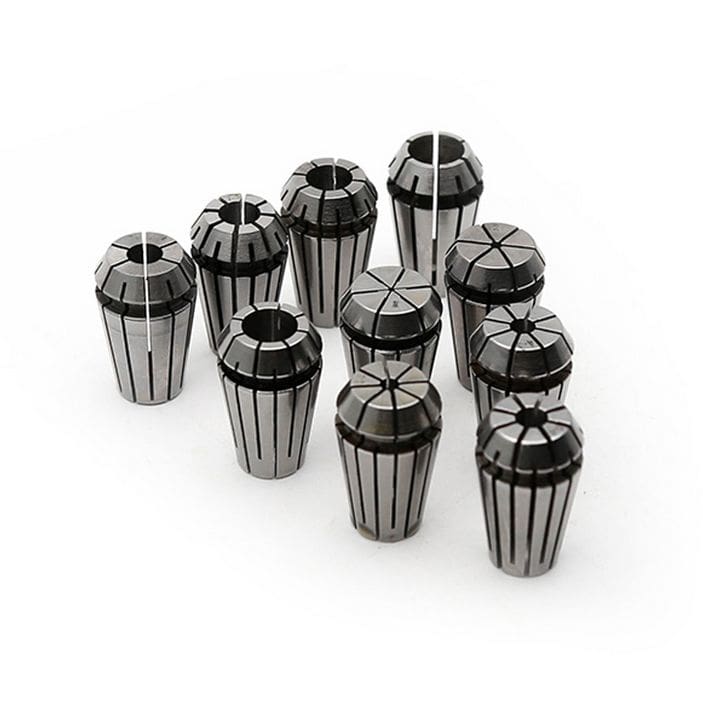

ER32
на русском языке

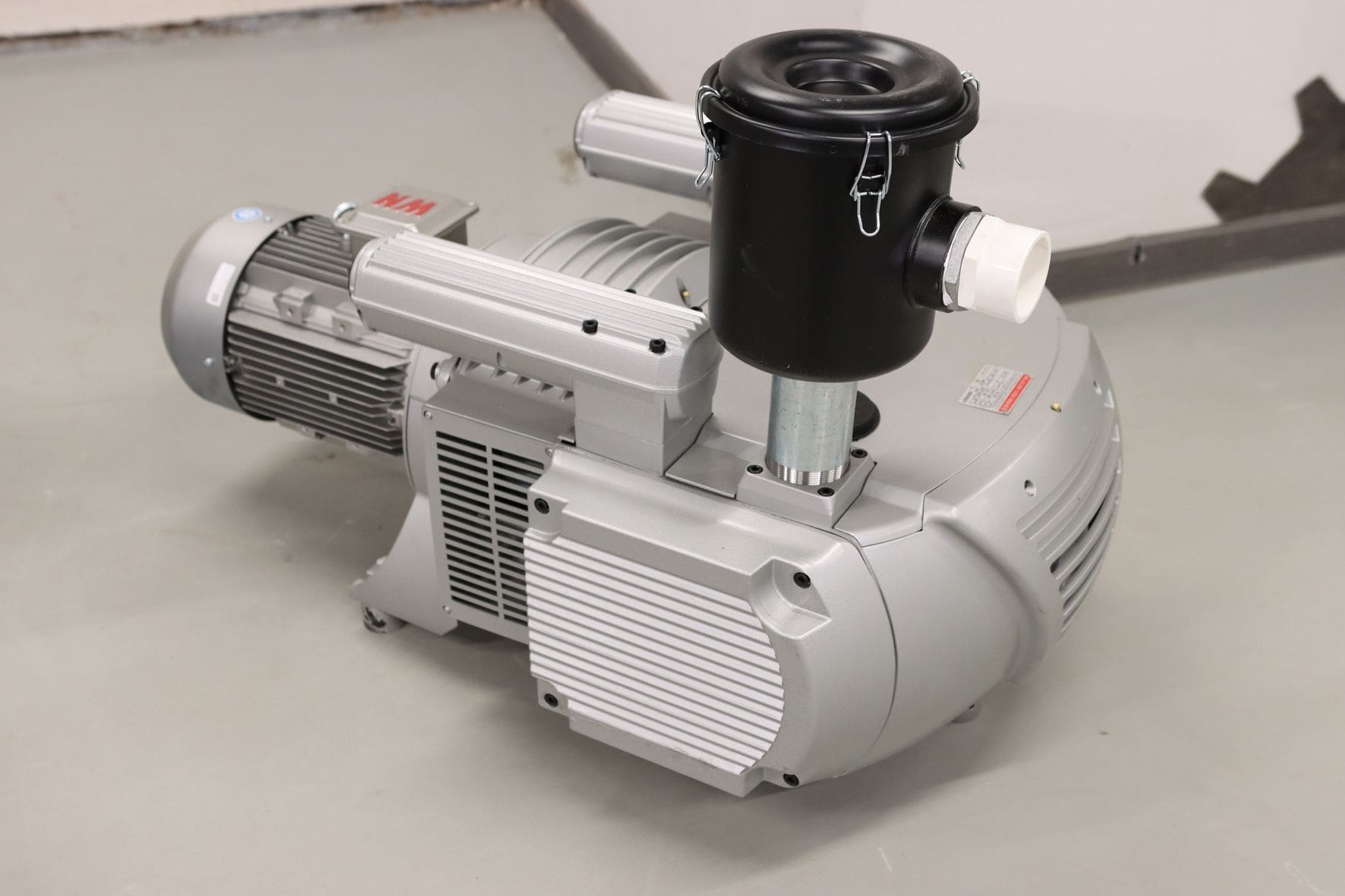

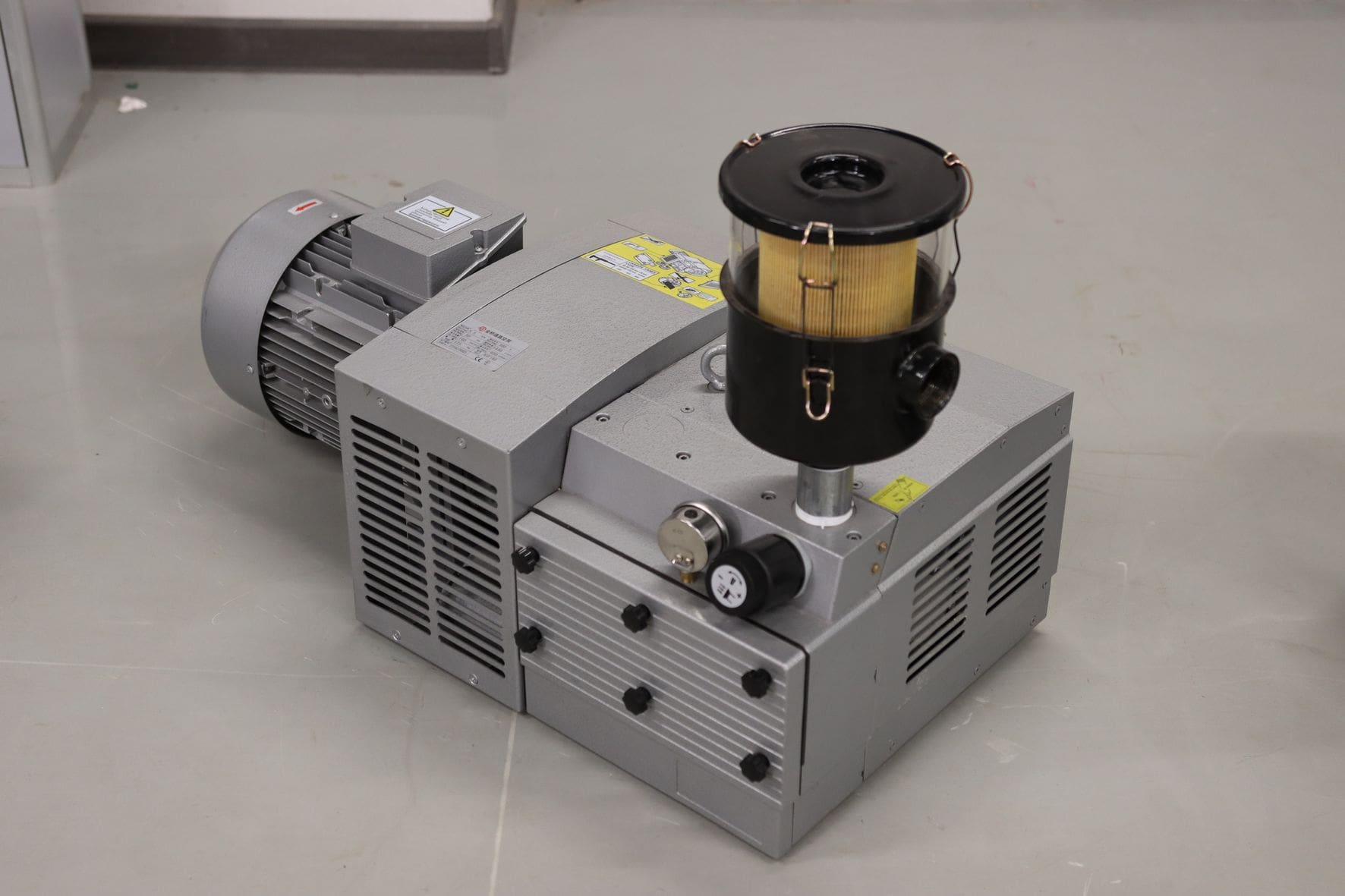

Высокопроизводительный пластинчато- роторные безмасляные насос обеспечивают производительность до 160 м3/час и глубину вакуума до 0,85 Бар, что гарантирует надежную фиксацию деталей, а это в свою очередь, дает возможности проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера.
Суперпроизводительный пластинчато-роторный безмасляный насос предназначен для создания и поддержания постоянного разряжения воздуха (вакуума) между поверхностью рабочего стола и обрабатываемой заготовкой, тем самым гарантируя надежную фиксацию заготовок. Производительность данного насоса до 250 м3/час и глубину вакуума до 0,85 Бар.

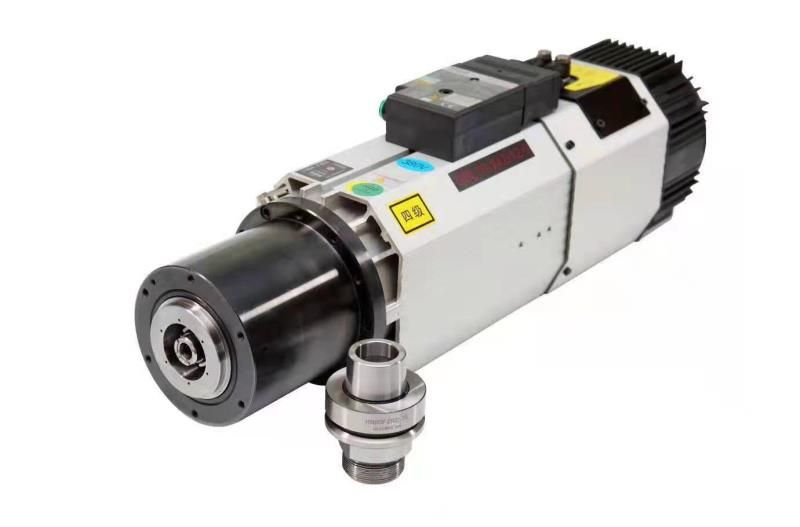

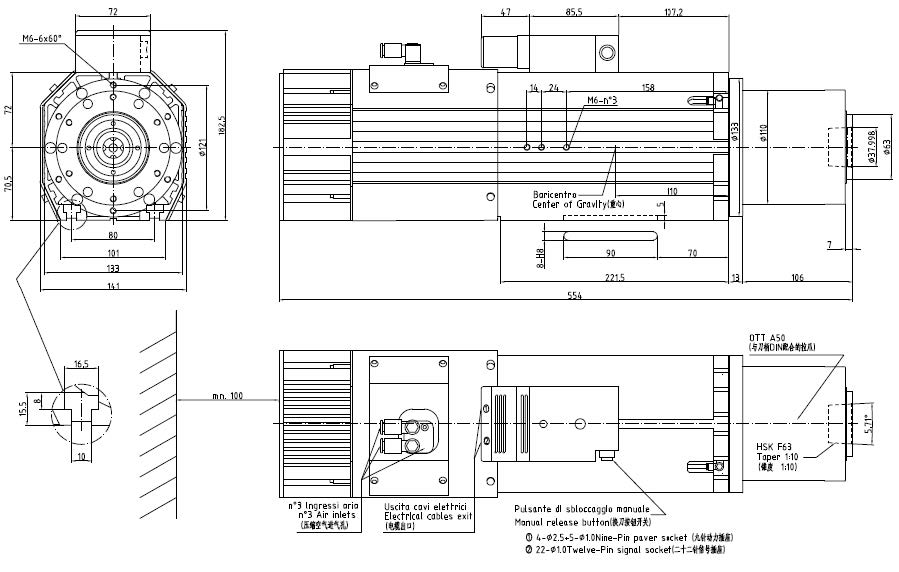

В основу конструкцию данного электрошпинделя заложено расположение подшипников на большее расстоянии. Что дает возможность нагружать шпиндель более интенсивно. Частота вращения (24 000 об/мин) и мощность (12,0 кВт), крепление оснастки под стандарт HSK-63. Охлаждение шпинделя во время его работы осуществляется потоком воздуха поступающим от вентилятора, при этом вентилятор не имеет связи с валом электрошпинделя, что позволяет эффективно его охлаждать на любых рабочих оборотах.

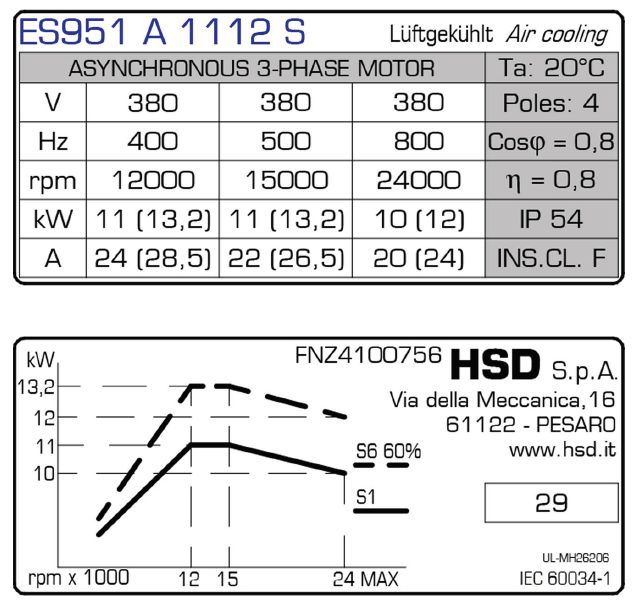

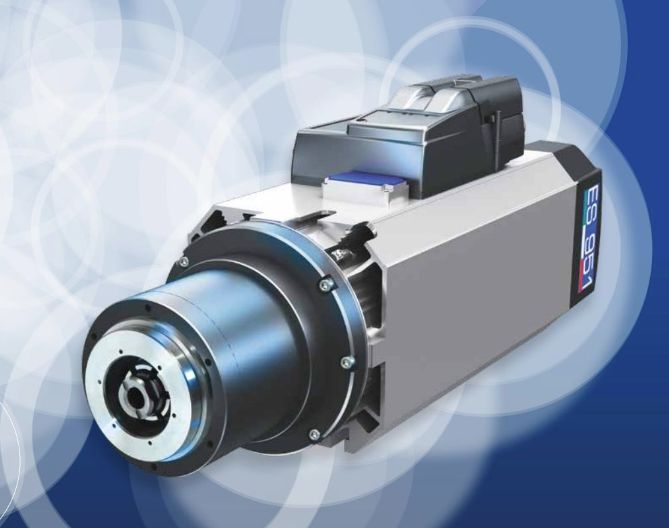

Частота вращения (24 000 об/мин) под патрон HSK-63. Охлаждение шпинделя во время его работы осуществляется потоком воздуха поступающим от вентилятора, при этом вентилятор не имеет связи с валом электрошпинделя, что позволяет эффективно его охлаждать на любых рабочих оборотах. ES951 входит в серию «умных» шпинделей, обладающим внутренней системой мониторинга.

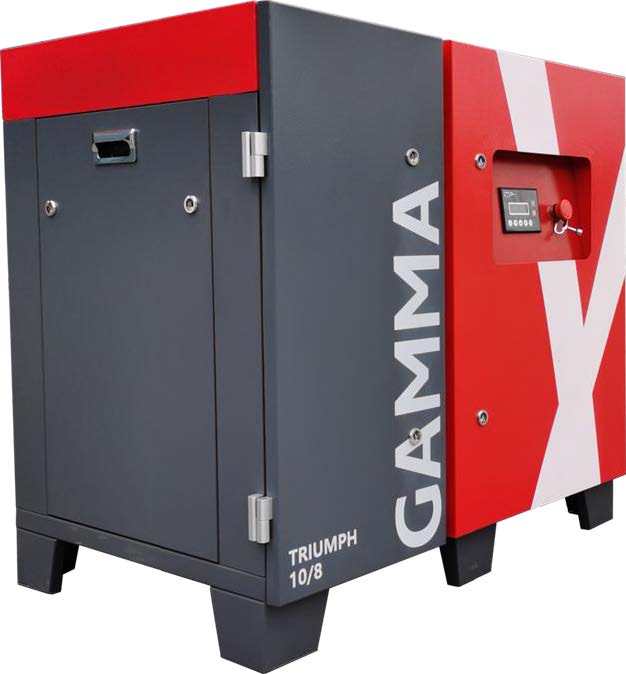

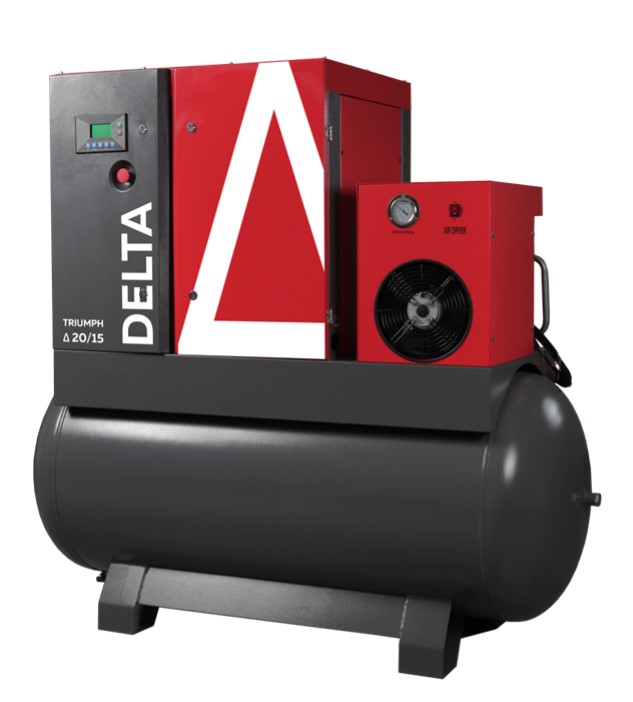

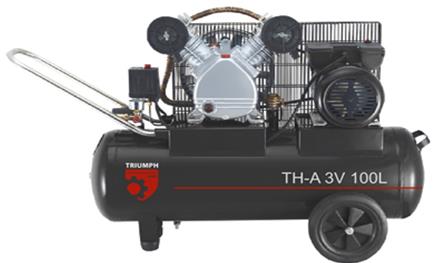

- Высокоэффективный винтовой блок BAOSI
- Трехфазный электрический двигатель с защитой уровня IP54, класса F
- Двигатель разработан специально для эксплуатации внутри компрессора
- Стартер звезда-треугольник
- Система прямого привода винтового блока
- Автономная система воздушного охлаждения
- Электронный контроллер MAM. Обеспечивает непрерывный контроль важных рабочих параметров
- На LCD-дисплее на русском языке отображаются все данные о текущей работе компрессора, сведения о прохождении планового ТО и другая информация
- Электрика производства Schneider Electric

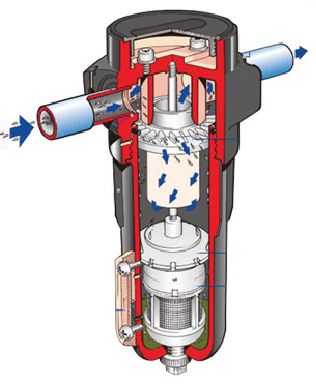

- Маслобак с фильтром-сепаратором, обеспечивающим содержание масла в сжатом воздухе менее 3 мг/м3
- Предварительный панельный фильтр
- Воздушный фильтр со степенью фильтрации 3 мкм
- Масляный фильтр со степенью фильтрации 10 мкм
- Клапан минимального давления
- Предохранительный клапан
- Корпус с легкосъемными панелями
- Рама с виброподушками
- Заводская заправка маслом
КОМПЛЕКТАЦИЯ 1 (базовая)
- Установка ФЦ;
- Ресивер (для ФЦ-РК*);
- Шкаф управления системой регенерации.
- Базовая +;
- Вентилятор высокого давления ВДП (1-е исп.);
- Шкаф управления вентилятором.
- Базовая +;
- Вентилятор высокого давления ВДП (1-е исп.);
- Шкаф управления вентилятором с частотным преобразователем.

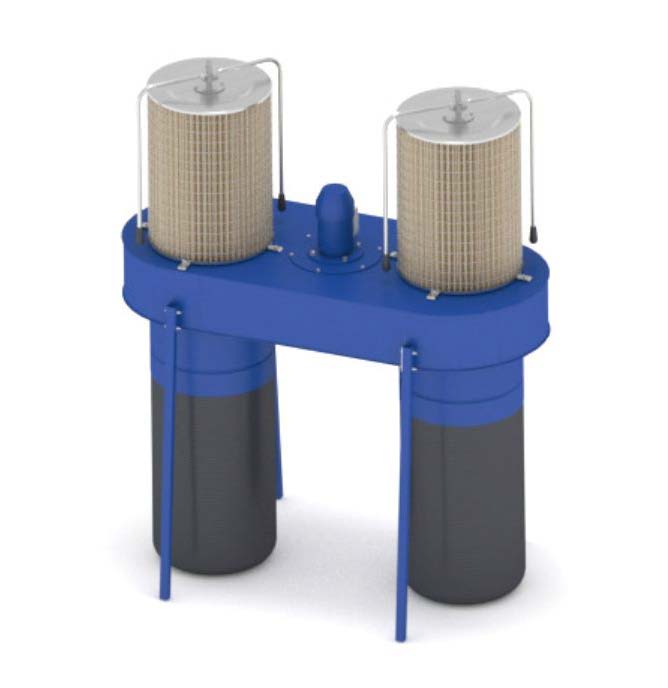

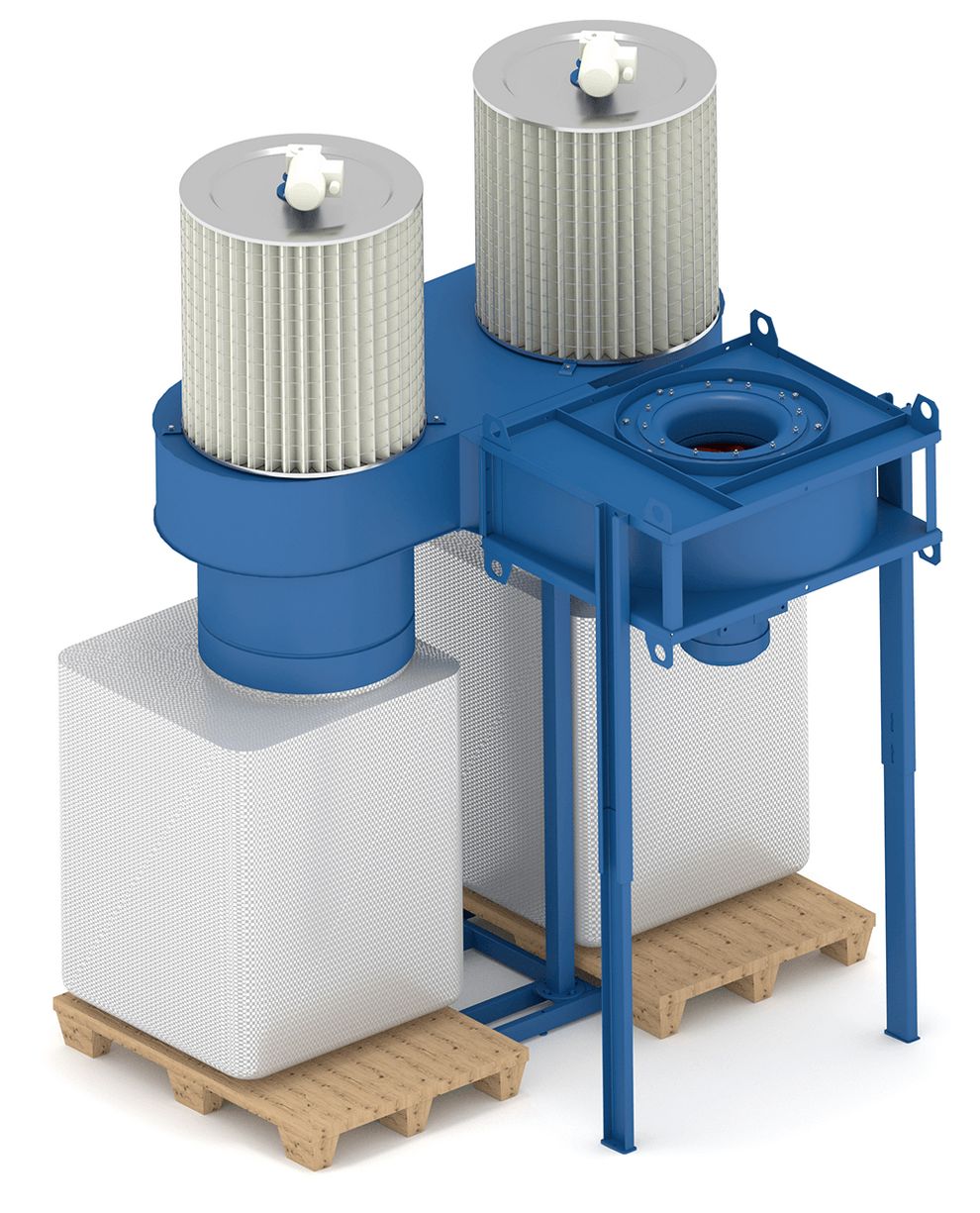

Предназначены для отсоса и очистки воздуха от cухой неслипающейся пыли и стружки. Агрегат состоит из корпуса, малошумного пылевого вентилятора с профилированными лопатками, встроенного циклонного элемента с улиточным входом для отделения крупных фракций пыли, пылесборного мешка и фильтровального элемента. В качестве фильтровального элемента на агрегат устанавливается кассета из полиэстера. * Рекомендуемая производительность от 3000м3/ч

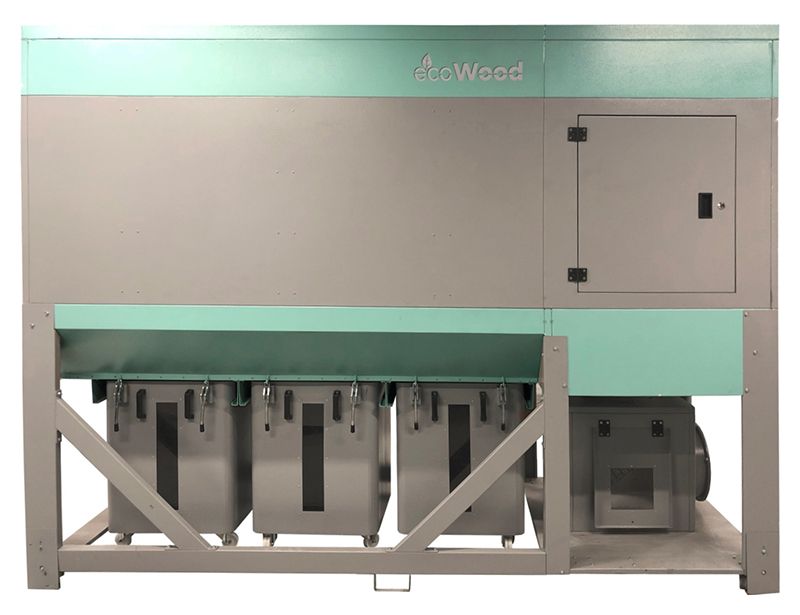

Компактный рукавный фильтр с электромеханическим встряхиванием предназначен для очистки воздуха от сухой неслипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри производственных помещений на мебельных, деревообрабатывающих производствах, а также в цехах обработки пластмассы, металла, камня и т.д.
Внимание: Завод-изготовитель оставляет за собой право вносить изменения в параметры и конструкцию станка, улучшая его эксплуатационные характеристики, без уведомления покупателя. На всё оборудование предоставляется гарантия 12 месяцев с момента приобретения.
