Турция
Макс. длина заготовки: 2500 мм
Макс. ширина заготовки: 1100 мм
Макс. толщина заготовки: 60 мм
Вес: 1000 кг

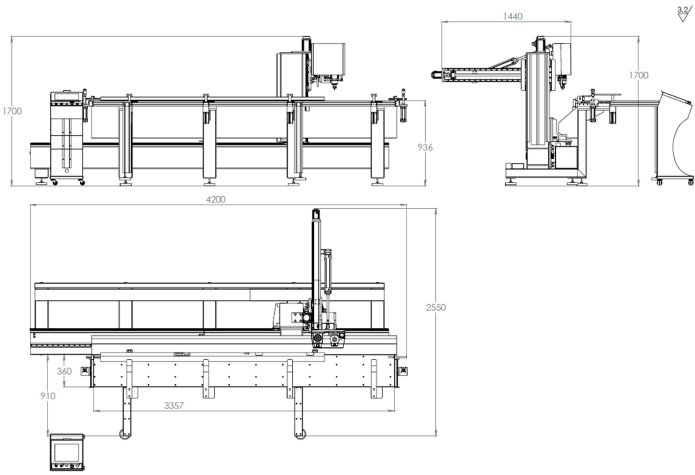

ГАБАРИТНЫЕ РАЗМЕРЫ:
НАЗНАЧЕНИЕ:

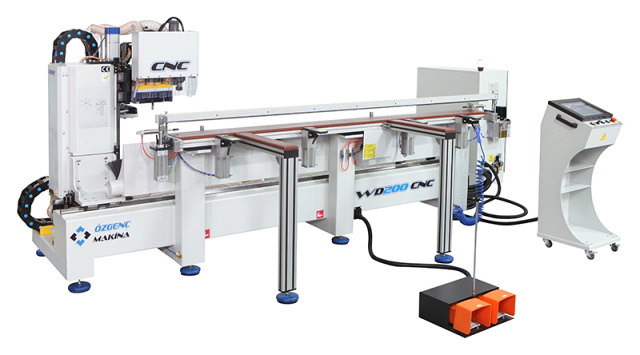

Сверлильно-пазовальный центр с ЧПУ предназначен для сверления глухих и сквозных отверстий, а также выборки пазов в дверных полотнах и коробках для последующей установки фурнитуры. Двери могут быть изготовлены как из массива древесины, так и из МДФ.
Независимые друг от друга шпиндели и система ЧПУ позволяют с высокой точностью выбирать пазы под замок (личинка, ручка замка, накладка) и петли одновременно. Механизм калибровки фрез позволяет выбирать пазы и сверлить отверстия с высокой точностью относительно друг друга.
Данные преимущества дверного центра с ЧПУ позволяют быстро и точно сверлить отверстия последовательно по всем плоскостям обрабатываемой детали, в соответствии с заданной программой в полностью автоматическом режиме.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок применяется на дверных, мебельных и столярных производствах, занятых серийным выпуском дверей и прочих сборных конструкций.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

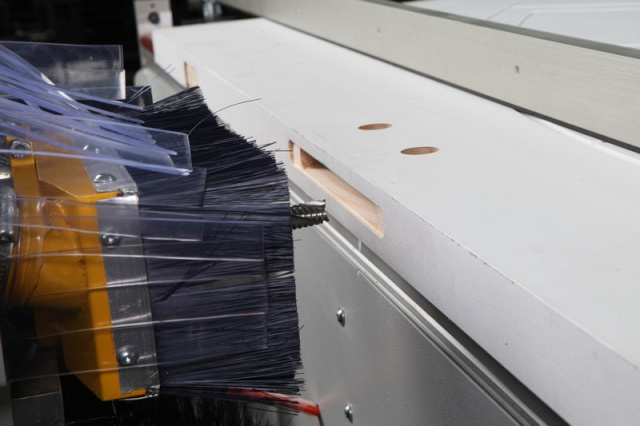

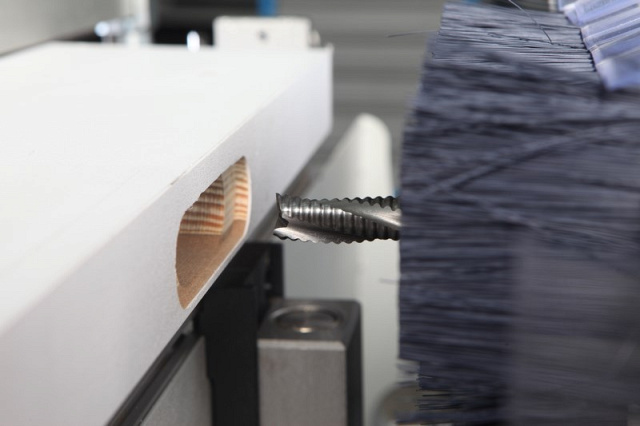

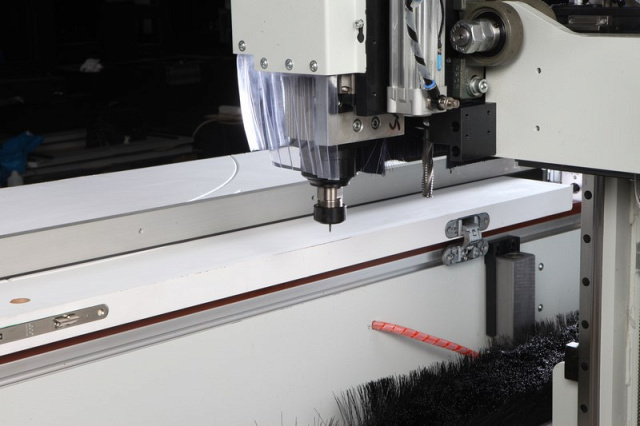

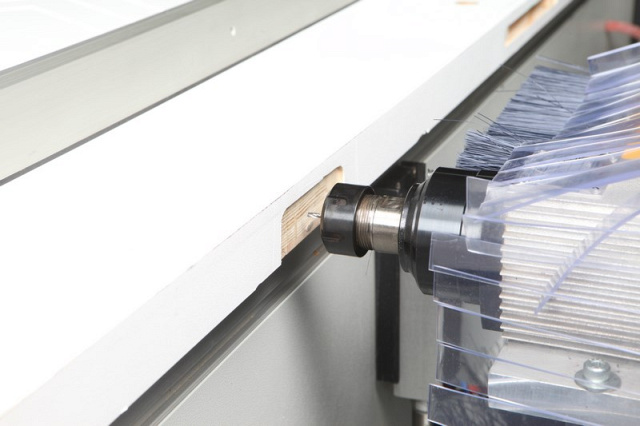

| ОСНОВНОЙ ФРЕЗЕРНЫЙ УЗЕЛ Обработка пазов и отверстий под дверную ручку и личину замка, а также под петли осуществляется двумя универсальными поворотными шпинделями; на один ставится фреза для выборки паза под дверную ручку, на другой – фреза меньшего диаметра для фрезеровки квадратных пазов под петли, а также отверстий под саморезы. Шпиндели осуществляют обработку попеременно, поэтому не тратится дополнительное время на замену инструмента. | |

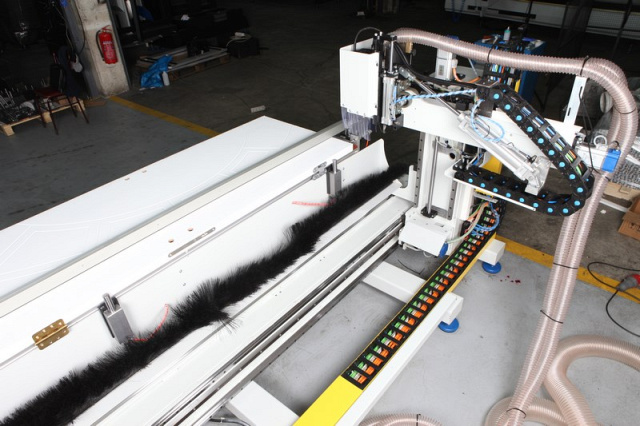

| ЗАЩИЩЕНЫЕ КАБЕЛЬ-УКЛАДЧИКИ Благодаря тому, что вся электро-проводка находится в защищенных кабель-укладчиках, обеспечивается надежная и безопасная работа оборудования, гарантируя долговечность всех электро-компонентов и проводов. | |

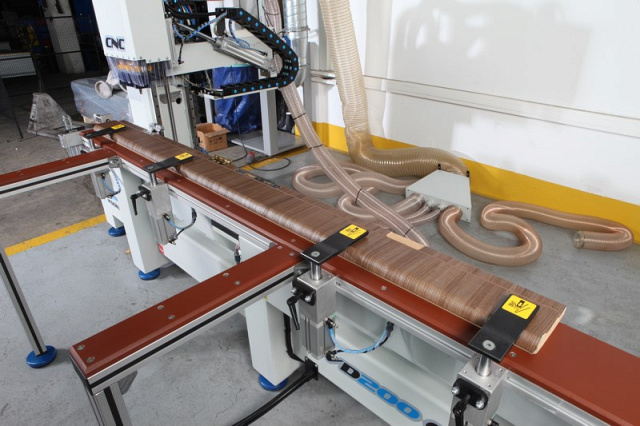

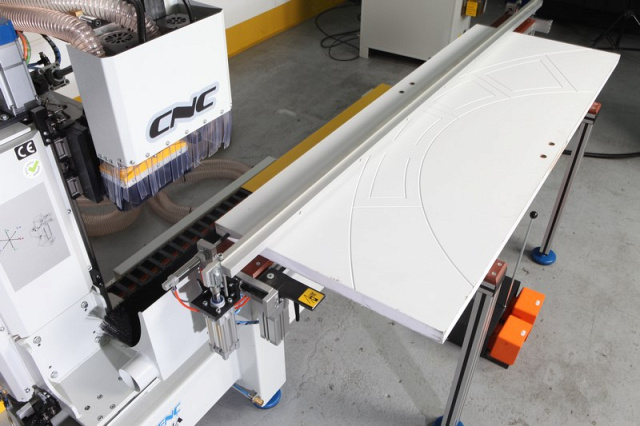

| СИСТЕМА ФИКСАЦИИ ПОЛОТЕН Система фиксации заготовок в четырех точках в виде специальных Г-образных захватов, либо в виде прижимной планки обеспечивает надежное крепление дверных полотен и коробок, полностью исключая возможность их сдвига во время обработки, и в то же время обеспечивает беспрепятственный доступ фрезерной группы к зонам обработки. Дополнительные упоры позволяют удобно забазировать дверные полотна различной ширины. | |
| СИСТЕМА СМАЗКИ И БЛОК ПОДГОТОВКИ ВОЗДУХА Станок оснащен автоматической системой смазки направляющих и приводных элементов, а также блоком подготовки воздуха для стабильной работы всех пневмо-узлов. | |
| ПАНЕЛЬ УПРАВЛЕНИЯ Панель управления с тач-скрином крайне удобна, интуитивно понятна оператору, присутствует графическая визуализация. Для создания новой программы можно воспользоваться стандартными шаблонами. Или создать новую программу, легко изменив параметры уже созданной ранее. Очень удобный софт от TPA позволяет выбрать либо создать новую программу, используя готовые модули и шаблоны, даже низкоквалифицированному оператору. |
