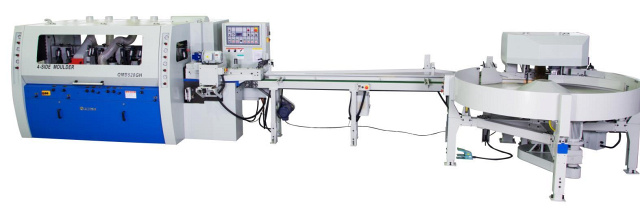

Станок четырёхсторонний продольно-фрезерный QUADRO. Модель 520GH с конвейером QUADRO FD21

Цена по запросу
Связь с ведущим специалистом

Макс. ширина заготовки: 200 мм

Мощность: 42 кВт

Вес: 4300 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, мебельного щита, производству погонажных изделий.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:



СИСТЕМА ПОДАЧИ ДЛЯ КОРОТКИХ ЗАГОТОВОК ЦЕНТРОБЕЖНОГО ТИПА QUADRO FD21:



ГРАВИРОВАННЫЙ СТОЛ:

Модель

QUADRO 520GH

Количество шпинделей, шт.

5

Размеры обрабатываемых заготовок

Ширина, мм

20 - 200

Толщина, мм

8 - 125

Длина наименьшая при подаче встык, мм

150

Скорость подачи (бесступенчатая инвертер), м/мин

10 - 60

Диаметры шпинделей, мм

40

Диаметр фрез наружный

Первого нижнего шпинделя, мм

125

Правого и левого шпинделей, мм

100 - 180

Верхнего шпинделя, мм

100 - 180

Нижнего шпинделя, мм

100 - 180

Частота вращения шпинделей, об/мин

6000

Мощность двигателей

Первого нижнего шпинделя, кВт

5,5

Правого шпинделя, кВт

5,5

Левого шпинделя, кВт

5,5

Верхнего шпинделя, кВт

7,5

Второго нижнего шпинделя, кВт

5,5

Мощность двигателя подачи, кВт

7,5

Мощность двигателя подъема траверсы, кВт

0,75

Мощность FD 21, кВт

5

Общая установленная мощность, кВт

42

Габаритные размеры:
Длина, мм

3630

Ширина, мм

1790

Высота, мм

1760

Вес, кг

4300
