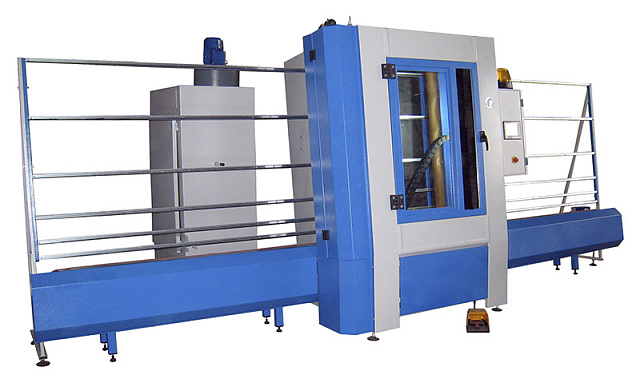

Автоматическая вертикальная установка для пескоструйной обработки стекла SCV System. Серия Kufra 2
Италия
Макс. высота стекла: 2,5 м
Мин. размер: 0,25 х 0,25 м
Авто пистолеты: 2 / 3 шт.
Ручные пистолеты: 1 шт.
Производительность: от 0,2 м² /мин
Мощность: 3 кВт
| Модель | Kufra 2 1300 | Kufra 2 1600 | Kufra 2 1800 | Kufra 2 2000 | Kufra 2 2500 |
| Максимальная высота обработки, мм | 1300 | 1600 | 1800 | 2000 | 2500 |
| Минимальный размер заготовки для стекла 3 мм, мм | 300 х 300 | 300 х 300 | 300 х 300 | 300 х 300 | 300 х 300 |
| Минимальный размер заготовки для стекла 4 мм, мм | 250 х 250 | 250 х 250 | 250 х 250 | 250 х 250 | 250 х 250 |
| Максимальная толщина стекла, мм | 40 | 40 | 40 | 40 | 40 |
| Расход воздуха, л/мин | 1100 | 1100 | 1100 | 1100 | 1200 |
| Давление, бар | 6 | 6 | 6 | 6 | 6 |
| Максимальный вес заготовки, кг | 200 | 200 | 200 | 200 | 200 |
| Открытые вверх | есть | есть | есть | есть | есть |
| Автоматический пистолет, шт. | 2 | 2 | 2 | 2 | 3 |
| Ручной пистолет, шт. | 1 | 1 | 1 | 1 | 1 |
| Пыльный фильтр, шт. | 6 | 6 | 6 | 12 | 16 |
| Вибратор, шт. | 11 | 11 | 11 | 12 | 16 |
| Уровень шума, Дб | не более 80 | не более 80 | не более 80 | не более 80 | не более 80 |
| Мощность, кВт | 3 | 3 | 3 | 3 | 3,3 |
| Длинна конвейера, мм | 2000 | 2000 | 2000 | 2000 | 2000 |
| Габаритные размеры: | |||||
| Длина, мм | 5200 | 5200 | 5200 | 5200 | 5200 |
| Ширина, мм | 1800 | 1800 | 1800 | 1800 | 1800 |
| Высота, мм | 2200 | 2500 | 2700 | 2700 | 2700 |
| Вес, кг | 500 | 550 | 600 | 650 | 700 |
НАЗНАЧЕНИЕ:
Станок предназначен для автоматической или полуавтоматической пескоструйной обработки стекла.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для применения на средних и крупных предприятиях и в цехах обрабатывающих детали из стекла. В небольших мебельных цехах, использующих стекло в выпускаемых эксклюзивных изделиях. В стекольных мастерских для выполнения индивидуальных заказов.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Жесткая станина.
- Станок окрашен порошковой краской.
- Эмиссия пыли не более 20 микрон.
- Дополнительная защита внутреннего пространства кабины от абразива.
- Очистка ленточного конвейера от пыли воздухом.
- PLC Touch Screen of "Omron"
- Открытый вверх.
- Датчик наличия стекла на входном конвейере.
- Датчик защиты от падения стекла на выходном конвейере
- Работа ручного пистолета управляется одной педалью.
- Наличие пыльного фильтра и вибратора позволяют снизить затраты на абразивный материал (оксид алюминия или корунд).
- Пошаговое перемещения стекла.
- Система рециркуляции абразива.
- Внутреннее освещение кабины.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | ДАТЧИК НАЛИЧИЯ СТЕКЛА Датчик наличия стекла позволяет точно контролировать поступление и процесс обработки стекла в зоне обработки, а обдув входного конвейера сводит к минимуму попадания абразива на входной конвейер в момент поступления стекла в рабочую камеру. |
| | ДАТЧИК ЗАЩИТЫ СТЕКЛА Датчик защиты стекла от падения на выходном конвейере - это одна из систем пассивной безопасности станка, которая позволяет, не беспокоится за сохранность изделия и здоровья окружающих, если оператор во время не успел снять изделие с конвейера. При срабатывании датчика станок прекращает свою работу. |
| | МАНОМЕТР Позволяет регулировать давление воздуха в системе. |
Станок находится в эксплуатации с 2011 года. На данный момент работает исправно, ни каких нареканий к оборудованию нет.
