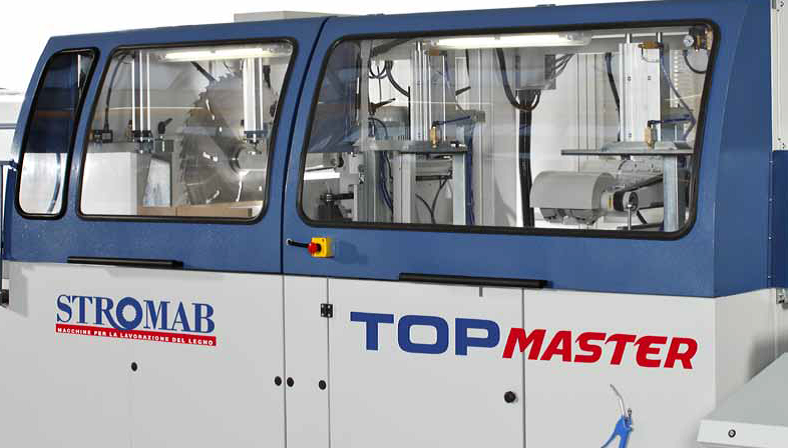

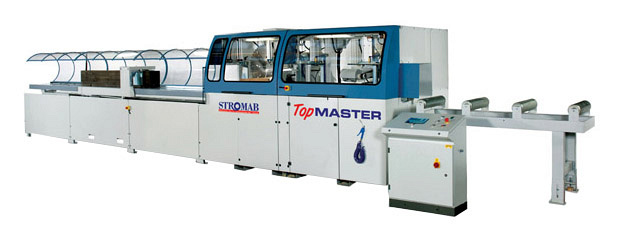

Станок с ЧПУ для обработки строительного бруса Stromab TopMaster
Макс. сечение обработки: 270 х 320 мм
Узел: торцовка, чашка, торцевой паз, сверло
Мощность: 45,4 кВт
Вес: 6000 кг
- Защитный кожух
- Два ручных безопасных пускателя
- Регулировка расстояния между валами фрез вручную при помощи механических счётчиков
- Электронная защита электродвигателей
НАЗНАЧЕНИЕ:
На станке выполняются следующие операции: автоматическая подача бруса, точная торцовка бруса в размер, фрезерование чашки, сверление отверстий под нагели, торцевое фрезерование под окна (двери). Все операции выполняются в автоматическом режиме. Производство Италия.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок применяется в качестве самостоятельной технологической единицы при изготовления деталей из стенового бруса большого сечения на предприятиях по производству брусовых домов средней мощности. На станке выполняются следующие операции: автоматическая подача бруса, точная торцовка бруса в размер, фрезерование чашки, сверление отверстий под нагели, торцевое фрезерование под окна (двери). Все операции выполняются в автоматическом режиме.
СХЕМЫ ОБРАБОТКИ:
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
 |
|
  |
|
 | Пильный узел Предназначен для чистовой торцовки в размер деталей из стенового бруса. Плоскость торца детали строго перпендикулярна оси и является технологической базой при выполнении последующих технологических операций. Два ручных безопасных пускателя. |
 | Узел фрезерования торцевого паза. Предназначен для получения вертикальных пазов в торцах деталей из стенового бруса. Этот паз необходим для закрепления обсадной коробки, препятствующей защемлению оконных блоков при усадке дома. |

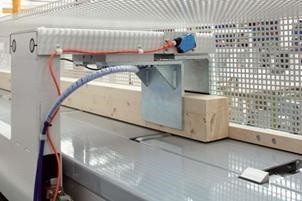

 | Фрезерные группы снабжены защитными кожухами. Регулировка расстояния между валами фрез вручную при помощи механических счётчиков. Два пневматических прижима для фиксирования заготовки. Перемещение фрезерного инструмента осуществляется гидропневматическим цилиндром. |
 | Электронная защита электродвигателей. Ускоренный отвод вертикальных и горизонтальных фрезерных суппортов за счет регулировки пневмопривода подачи обеспечивает сокращение цикла обработки и увеличение производительности станка. Мощные пневматические прижимы заготовок исключают смещение детали в процессе фрезерования. |
 | Сверлильный узел Предназначен для точного сверления вертикальных отверстий в деталях из стенового бруса. Расположение узла - горизонтальное. Один пневматический прижимной цилиндр. |
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
Система подачи заготовок, 4 узла: торцовка, торцевой паз, чашка, сверло.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (ОПЦИИ):
- Электронное позиционирование высоты горизонтальных и вертикальных фрез при помощи безщёточного двигателя и контролируемое при помощи программирующего устройства или на основе данных, внесённых при помощи программного обеспечения.
- Электронное позиционирование высоты сверильного узла при помощи безщёточного двигателя и контролируемое при помощи программирующего устройства или на основе данных, внесённых при помощи программного обеспечения.
- Электронное позиционирование высоты торцевой фрезы при помощи безщёточного двигателя и контролируемое при помощи программирующего устройства или на основе данных, внесённых при помощи программного обеспечения.
- Возможно увеличение максимального сечения заготовки;
- Комплект режущего инструмента;
- Аспирация;
- Компрессор;
