Станок для облицовывания погонажных изделий. Модель RTM CG 300

Станок для облицовывания погонажных изделий. Модель RTM CG 300
  • Макс. ширина материала: 300 мм

    Мощность: 12 кВт

    Вес: 1800 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для финишной отделки прямого и профилированного погонажа с помощью наклеивания в проходном режиме рулонных облицовочных материалов таких как: экошпон, декоративная бумага полипропиленовая и ПВХ пленки.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используется на дверных фабриках и в цехах специализирующихся на выпуске дверного и мебельного погонажа, а также для выпуска фасадных профилей для изготовления рамочных фасадов.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

МОНОБЛОЧНЫЙ КОРПУС СТАНИНЫ

Благодаря цельносварному корпусу станины, конструкция имеет высокую жесткость что позволяет долгое сохранять точные настройки обкаточных роликов.

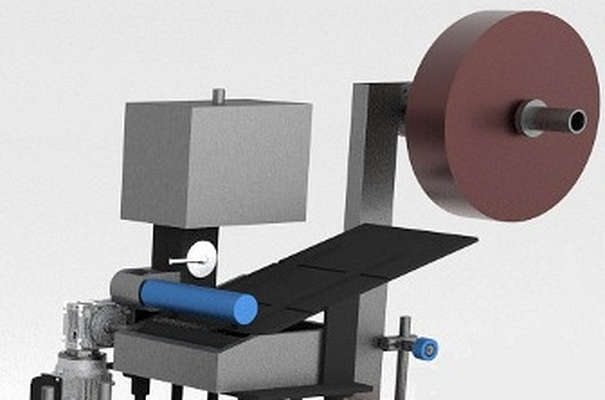

КЛЕЕНАНОСЯЩИЙ УЗЕЛ

Клеенаносящий узел предназначен для нанесения клея на поверхность облицовочного материала и состоит из бака с регулируемой выходной шторкой. Регулировка толщины наносимого клея осуществляется в ручную. Обеспечивается ширина обработки до 300 мм.

ПУЛЬТ УПРАВЛЕНИЯ СТАНКА

Все кнопки и контроллеры вынесены на пульт управления, интегрированный в станину, что позволяет оператору выполнять все функции контроля и управления станком.

ВЕРХНИЕ И БОКОВЫЕ ОБКАТОЧНЫЕ РОЛИКИ

Станок укомплектован 30-ю стандартными и специальными обкаточными роликами с силиконовым покрытием различной формы и твердости. Ролики обеспечивают надежный прижим облицовочного материала к профильной заготовке. Верхние и боковые ролики настраиваются по высоте, ширине и под углом в зависимости от профиля обрабатываемых заготовок. Настройка обеспечивается перемещением осей с роликами в цанговых зажимах, которые позволяют зафиксировать каждый ролик после настройки.

РЕГУЛИРУЕМЫЙ ПРИВОД ПОДАЧИ

Привод подачи осуществляется с помощью электродвигателя и редуктора.

Скорость подачи регулируется частотным преобразователем бесступенчато в зависимости от материала обрабатываемых заготовок и облицовочного материала.

Обеспечивается надежное и высококачественное приклеивание облицовочного материала на профильные поверхности заготовок.

ПОДАЮЩИЕ ТРАНСПОРТНЫЕ РОЛИКИ

Ролики имеют возможность регулировки в зависимости от ширины заготовки.

Привод каждого ролика осуществляется с помощью червячного редуктора, что обеспечивает равномерное, без рывков и заеданий перемещение заготовок в процессе облицовки.

ВОЗМОЖНОСТЬ ОБЛИЦОВКИ РУЛОННЫМИ МАТЕРИАЛАМИ ТОЛЩИНОЙ 0,1 - 0,45 ММ
ПЛАВНАЯ РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ С ПОМОЩЬЮ ЧАСТОТНОГО ПРЕОБРАЗОВАТЕЛЯ
НАГРЕВАТЕЛЬНЫЕ ФЕНЫ МОЩНОСТЬЮ 2 КВТ (5 ШТ.) В БАЗОВОЙ КОМПЛЕКТАЦИИ
ВОЗМОЖНО ИЗГОТОВЛЕНИЕ ИНДИВИДУАЛЬНОЙ КОНФИГУРАЦИИ ПОД СПЕЦИФИЧНЫЕ ТРЕБОВАНИЯ


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

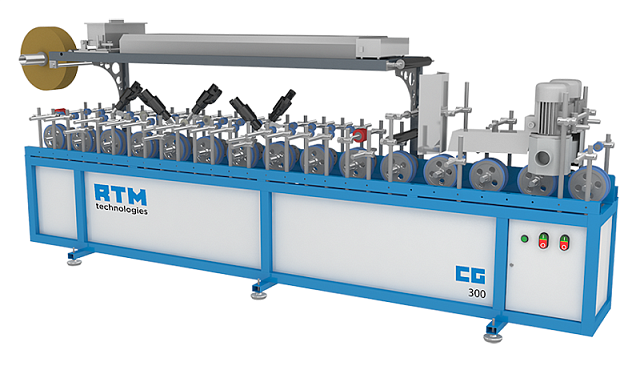

СТАНОК ОКУТЫВАЮЩИЙ ДЛЯ ПРОФИЛЬНЫХ ПОГОНАЖНЫХ ИЗДЕЛИЙ RTM CG 300

Макс. ширина профиля: 20 - 300 мм
Скорость подачи макс.: 10 м/мин
Длина станины: 4000 мм / 30 прижимных роликов
Установленная мощность: 12 кВт
Масса станка: 1800 кг

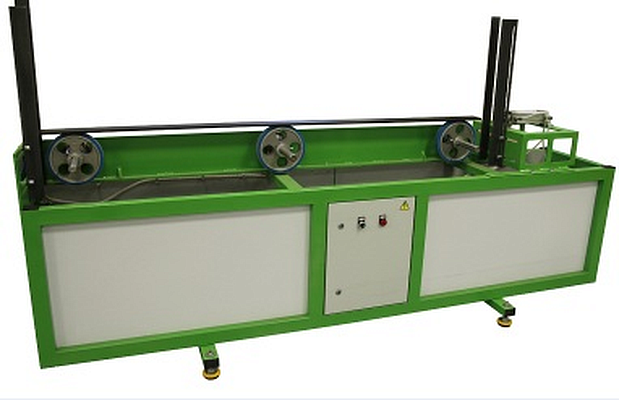

ОПЦИЯ К RTM CG 300: АВТОПОДАТЧИК

Магазин для материала предназначен для автоматической подачи заготовок. Позволяет сократить количество обслуживающего персонала до 1-го оператора.

ОПЦИЯ К RTM CG 300: КЛЕЕНАНОСЯЩИЙ УЗЕЛ ДЛЯ РАБОТЫ С КЛЕЕМ-РАСПЛАВОМ

Позволяет увеличить скорость облицовки до 25 м/мин

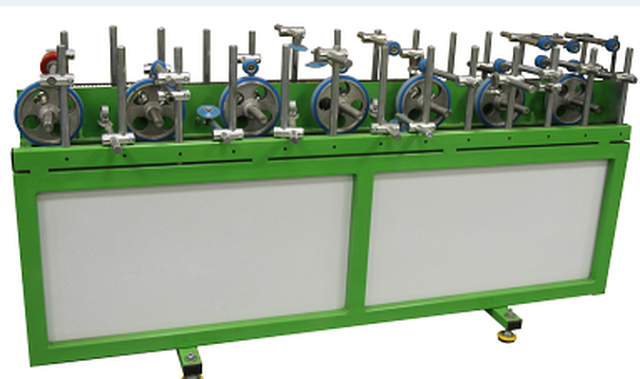

ОПЦИЯ К RTM CG 300: УДЛИНЕНИЕ ЛИНИИ УКУТЫВАНИЯ ДО 6 М. ДОПОЛНИТЕЛЬНО 20 ПРИЖИМНЫХ РОЛИКОВ

Удлинение линии укутывания до 6 м увеличивает количество роликов на станке, что позволяет облицовывать более сложный погонаж.

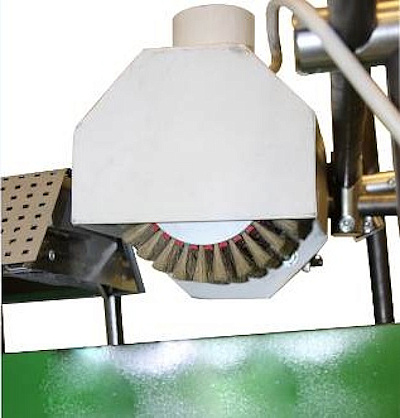

ОПЦИЯ К RTM CG 300: ЩЕТОЧНЫЙ УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ОЧИСТКИ ЗАГОТОВКИ ОТ ПЫЛИ

Предназначен для предварительной очистки заготовок от пыли для более лучшей приклейки материала.
Модель RTM CG 300
Размеры обрабатываемых заготовок (длина, наименьшая), мм 600
Толщина, наибольшая, мм 80
Ширина облицовочного материала, мм 20 - 300
Количество верхних и боковых обкаточных роликов, шт. 30
Макс. скорость подачи (бесступенчатая регулировка), м/мин 10
Мощность электродвигателя подачи, кВт 0,75
Мощность электродвигателя верхней щетки (опция), кВт 0,37
Мощность электродвигателей боковых щеток (опция), кВт 2 х 0,37
Мощность ИК-ламп, кВт 3
Ø посадочного вала размоточной станции, мм 75
Общая мощность, кВт 12
Габаритные размеры:
Длина, мм 4000
Ширина, мм 500
Высота, мм 1650
Вес, кг 1800
