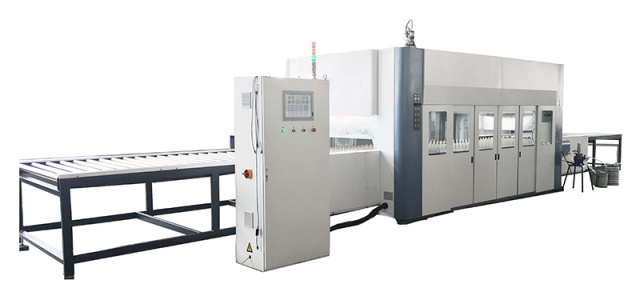

Автоматический интеллектуальный покрасочный станок для мебельных деталей DAF-1300

Цена по запросу
Связь с ведущим специалистом
face-company

Длина окрашиваемых деталей:

300 - 2400 мм

Ширина окрашиваемых деталей:

150 - 1300 мм

Толщина окрашиваемых деталей:

1 - 350 мм

Вес: 2500 кг



* Рекомендуемое оснащение. Станок комплектуется системой нанесения ЛКМ отдельно по согласованию с клиентом и типом материалов. В комплектацию станка пистолеты не входят.

** Производитель оставляет за собой право вносить изменения в конструкцию Оборудования и изменять комплектующие части изделия, не влияя при этом на основные технические параметры станка или улучшая их, а также не нарушая изменениями принятые на территории страны производства/реализации стандарты качества и нормы законодательства.

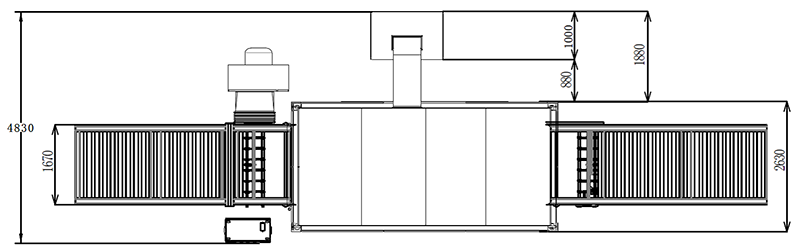

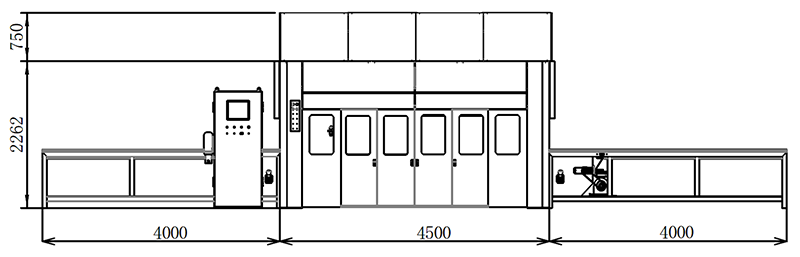

СХЕМА ЛИНИИ:

НАЗНАЧЕНИЕ:

Линия предназначена для автоматического нанесения методом распыления различных лакокрасочных материалов (систем отделки) на мебельные детали по пласти и торцам.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на средних и крупных мебельных и столярных производствах, занятых серийным выпуском кухонь, мебельных фасадов, окон, дверей и других мебельных изделий. Может работать с красками на водной основе, ПУР, Акрила, Нитро и Поли-эфирных ЛКМ.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:













КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ПАНЕЛЬ УПРАВЛЕНИЯ

На станке установлена ПЛК панель управления с сенсорным экраном. С панели задаются все параметры и настраиваются рабочие режимы станка в зависимости от поставленных задач. Легкое и простое управление одним оператором. Все основные кнопки запуска систем очистки и пистолетов для удобства выведены отдельно на панель управления.


СКАННЕР ЗАГОТОВОК НА ВХОДЕ

Система сканирования деталей на входе определяет точные размеры и положение заготовок, позволяя распылять ЛКМ точно над их поверхностью, в том числе и по торцам, тем самым значительно уменьшая расход наносимых материалов. Оператор может располагать заготовки произвольным образом – это никак не повлияет на качество – на выходе будет всегда превосходный результат!

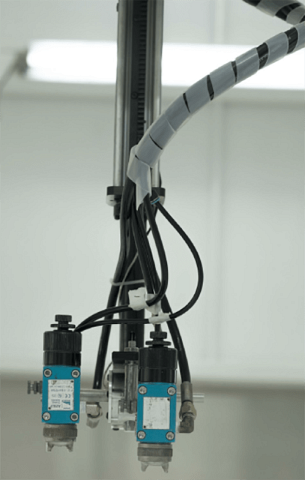

РАСПЫЛИТЕЛЬНЫЕ ПИСТОЛЕТЫ

На рабочей руке установлено шесть пистолетов, ход по вертикальной оси составляет до 350 мм. Держатели для пистолетов могут быть спозиционированы под различные углы, в зависимости от различных форм-факторов заготовок. Распыление может производиться как на пласть заготовок, так и по торцам. Перемещение распылительных кареток контролируется серво-моторами PANASONIC для гарантии точного и плавного перемещения и перенесения ЛКМ на детали.

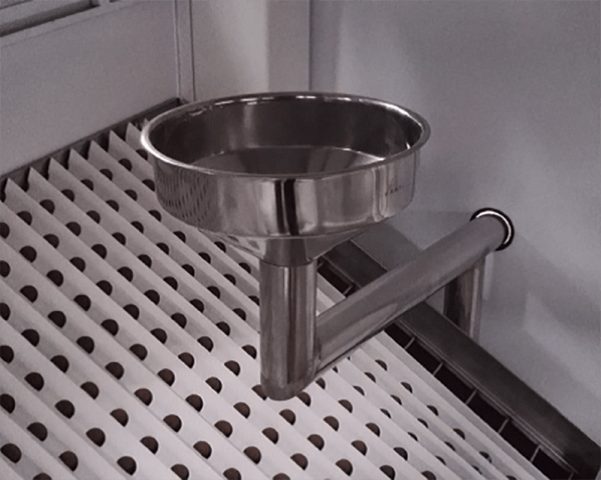

СИСТЕМА БЫСТРОЙ ПРОМЫВКИ СИСТЕМЫ ЛКМ

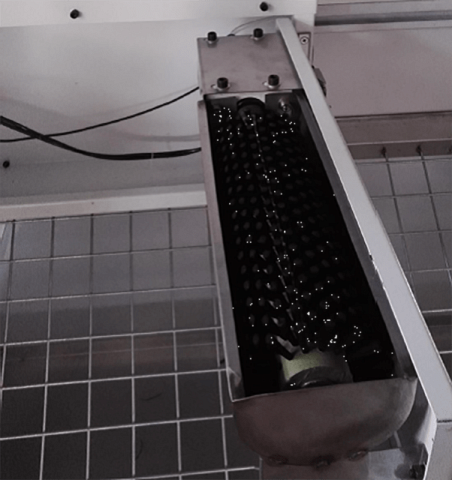

Для эффективной очистки лкм используются щетки и промывной бак. В автоматическом режиме по выбору соответствующей команды от оператора начинается цикл очистки, таким образом обеспечивается быстрая смена лакокрасочного материала или цвета.


ДИАФРАГМАЛЬНЫЙ НАСОС

Двух-контурный диафрагмальный насос позволяет быстро переключаться с одного типа материала на второй, обеспечивая производительность и гибкость всей линии.
СИСТЕМА ПОДАЧИ ЗАГОТОВОК

Специальные пластиковые пины позволяют избежать загрязнения конвейера, легко чистятся и при необходимости могут быть заменены на новые. Данная конструкция очень удобна, особенно при работе с полиуретановыми материалами (пины могут быть дополнительно защищены малярным скотчем, либо стрейч-плёнкой).

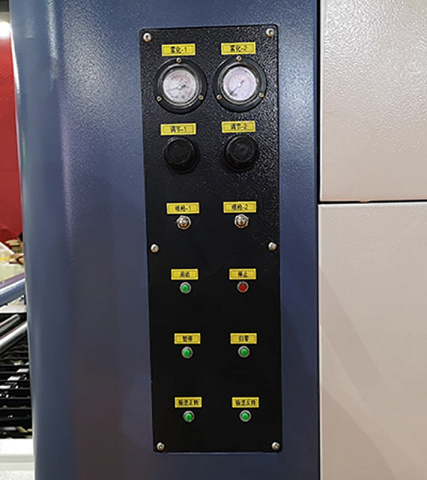

УПРАВЛЕНИЕ ПИСТОЛЕТАМИ

Для удобства обслуживания на каждый пистолет отдельно выведена кнопка продувки и манометр для регулировки давления с индикаторной стрелкой. Это крайне удобно при настройке станка, а также при смене ЛКМ. Во время процедуры промывки системы.
ЗАЩИТНЫЕ ДВЕРЦЫ СО СМОТРОВЫМИ ОКОШКАМИ

Благодаря инспекционным дверцам с прозрачными смотровыми окошками оператор всегда в курсе того, что происходит в зоне покраски, а также имеет удобный доступ ко всем внутренним деталям и заготовкам в случае необходимости.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

БЛОК ПРИТОЧНОЙ ФИЛЬТРАЦИИ И ВЫТЯЖНАЯ ФИЛЬТРУЮЩАЯ УСТАНОВКА

Сверху покрасочной камеры установлен приточный пленум с двойными фильтрами, обеспечивающий в рабочей зоне избыточное давление, тем самым создается чистая обеспыленая среда, что особенно важно на покраске глянцем, эмалью и лаком.

ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯ

Непосредственно перед поступлением в рабочую зону воздух проходит вторую ступень фильтрации, это препятствует образованию в воздухе аэрозольных взвесей, также разряженная атмосфера в активной зоне препятствует образованию «тумана».
