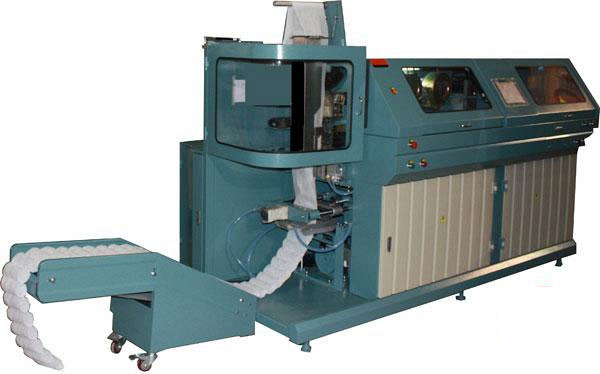

Станок для производства независимых пружин NPB. Модель 70HXa

NPB
КитайКитай
Цена по запросу
Связь с ведущим специалистом

Производительность: 70 шт/мин

Мощность: 14 кВт

Вес: 2300 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены
Модель 70HXa
Тип пружины Бочкообразная / цилиндрическая
Диаметр пружины, мм 37 - 75
Высота пружины, мм 70 - 260
Диаметр проволоки, мм 1,6 - 2,1
Плотность ткани, г/м2 65 - 90
Максимальный диаметр рулона ткани, мм 600
Максимальная производительность, блоков /мин 80
Электропитание, В /Гц /кВт 380 / (50 / 60) / 14
Расход воздуха, м3 /час 30
Давление воздуха в системе, мПа 0,7
Рабочая температура, °С +5 - +45
Габаритные размеры:
Длина, мм 3100
Ширина, мм 1800
Высота, мм 2000
Вес, кг 2300

НАЗНАЧЕНИЕ:

Предназначен для изготовления пружин различного диаметра и высоты с последующей их сборкой в независимые пружинные блоки.

По сравнению с предыдущим поколением, данный станок является оборудованием нового типа, сочетающим в себе улучшенные характеристики предыдущего поколения и новые разработки, результатом которых является стабильность, эффективность и высокая производительность. Производительность станка составляет 80 пружинных блоков в минуту.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на крупных мебельных предприятиях для производства матрасов.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

NPB-60HFa, образцы получаемой продукции


СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

NPB-70HXa, блок управления станком БЛОК УПРАВЛЕНИЯ СТАНКОМ

Построен на базе современного контроллера Telemecanique (Франция), что обеспечивает точную и быструю перенастройку.

Посредством полностью замкнутого цикла обработки данных, программатор контролирует выполнение каждой операции, что обеспечивает точность выполнения технологического цикла.

95% данных контролируются дублирующей сервосистемой, которая динамически корректирует все ошибки, возникающие при обработке и передаче данных в системе управления. Таким образом, оператору нет необходимости делать это вручную.

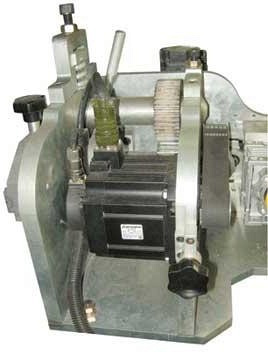

NPB-70HXa, привод механизма намотки пружин ПРИВОД МЕХАНИЗМА НАМОТКИ ПРУЖИН

Привод механизма намотки пружин осуществляется от отдельного электродвигателя Mitsubishi. (Япония)

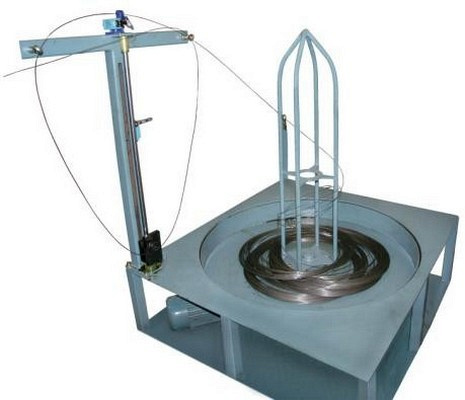

NPB-70HXa, проволочная станция ПРОВОЛОЧНАЯ СТАНЦИЯ

Предназначена для механизированного раскручивания бобин проволоки и ее предварительного выпрямления. Возможна одновременная укладка нескольких бобин проволоки на станцию, что значительно снижает затраты времени на обслуживание станции.
NPB-70HXa, блок выравнивания проволоки БЛОК ВЫРАВНИВАНИЯ ПРОВОЛОКИ

Позволяет окончательно подготовить проволоку к навивке.
NPB-70HXa, механизм навивки и обрубки пружин МЕХАНИЗМ НАВИВКИ И ОБРУБКИ ПРУЖИН

Предназначен для изготовления пружин. Регулировка и перенастройка оборудования с одного вида пружин на другой осуществляется с помощью ЧПУ в автоматическом режиме. Все элементы данного узла изготовлены из специально подготовленной стали, что гарантирует его длительный срок службы при интенсивных условиях работы.

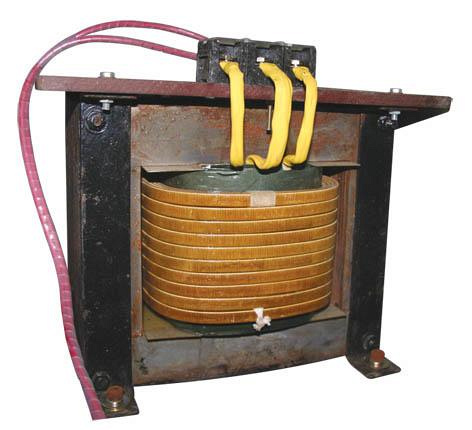

NPB-70HXa, специальный трансформатор СПЕЦИАЛЬНЫЙ ТРАНСФОРМАТОР

Предназначен для подготовки тока с последующей передачей напряжения на термокамеру.

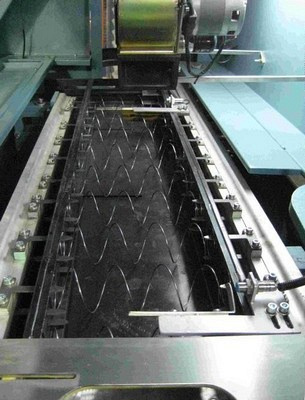

NPB-70HXa, эктрическая термокамера ЭЛЕКТРИЧЕСКАЯ ТЕРМОКАМЕРА

Работа термокамеры основана на принципе короткого замыкания. Она предназначена для обжига навитой пружины с целью придания ей прочности. Также за счет нагрева с поверхности пружины удаляются остатки масла. Время замыкания может регулироваться, что очень важно при обжиге проволоки различного диаметра.
NPB-70HXa, механизм запайки пружины МЕХАНИЗМ ЗАПАЙКИ ПРУЖИНЫ

Предназначен для запайки пружины в упаковочный материал. Состоит из механизма сжатия пружины и двух устройств запайки упаковочного материала в продольном и поперечном направлениях.

Устройство запайки состоит из ножа и блока подготовки ультразвука, с помощью которого и происходит запайка пружины в упаковочный материал.
NPB-70HXa, управление механизмом подачи УПРАВЛЕНИЕ МЕХАНИЗМОМ ПОДАЧИ

Механизмы подачи управляются инвертором Mitsubishi для точной бесступенчатой регулировки скорости подачи.
NPB-70HXa, транспортер ТРАНСПОРТЕР

Служит для перемещения пружин. Перемещение пружин по плоскому столу осуществляется с помощью специальных пальцев, которые совершают возвратно-поступательное движение.
NPB-70HXa, механизм размотки нетканого материала МЕХАНИЗМ РАЗМОТКИ НЕТКАНОГО МАТЕРИАЛА

Позволяет точно и своевременно подавать упаковочный материал. Оснащен приводом от мотор-редуктора производства Японии.

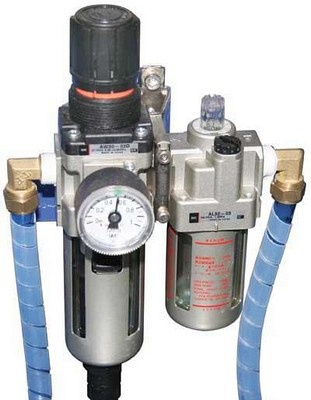

NPB-70HXa, блок подготовки воздуха БЛОК ПОДГОТОВКИ ВОЗДУХА

На станке установлены два блока подготовки воздуха с маслораспылителем, что обеспечивает долговременную работу всех пневмоцилиндров.

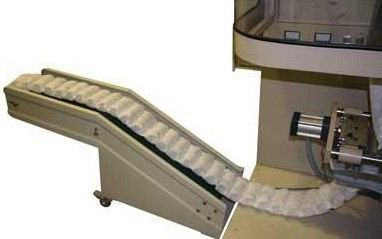

NPB-70HXa, транспортер ТРАНСПОРТЕР

Служит для перемещения готового независимого пружинного блока из зоны упаковки.

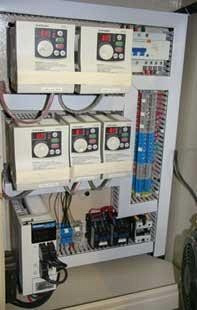

NPB-70HXa, электрооборудование ЭЛЕКТРООБОРУДОВАНИЕ

Электрооборудование отвечает всем современным нормам и стандартам по безопасности и обеспечивает безопасное обслуживание станка оператором.
СЕРВОПРИВОД НАВИВОЧНОЙ ГОЛОВЫ<
БЫСТРАЯ РЕГУЛИРОВКА РАЗМЕРОВ ПРУЖИНЫ С ПУЛЬТА ЧПУ
БОЛЬШОЙ ВЫБОР ВИДОВ ПРУЖИН МОЖНО ВЫПУСКАТЬ НА ДАННОМ ОБОРУДОВАНИИ
ОПРЕДЕЛЕНИЕ ЛИНИИ ОТРЕЗА ЛЕНТЫ В РАЗМЕР ОПРЕДЕЛЯЕТСЯ ДВОЙНОЙ СПАЙКОЙ

Варианты навивочных голов, типа пружин и диаметра проволоки на выбор:
