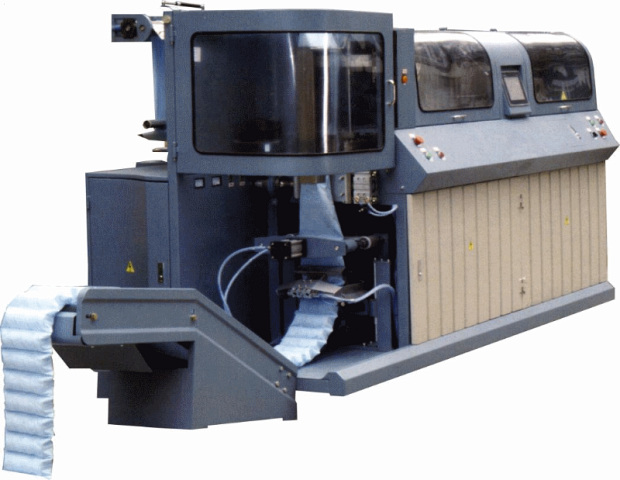

Станок для производства независимых пружин NPB. Модель 60HFa

Станок для производства независимых пружин NPB. Модель 60HFa
  • Производитель: NPB

    Страна: Китай

  • Производительность: 60 шт/мин

    Мощность: 12 кВт

    Вес: 2450 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Станок предназначен для изготовления независимых пружинных блоков различного диаметра, высоты и формы.

По сравнению с предыдущим поколением станков, это оборудование является наиболее совершенным. Благодаря применению инновационных решений при проектировании оборудования, удалось достичь высокой производительности и стабильности в работе, а так же отличных технических характеристик выпускаемой продукции. На станке NPB-60HFa появилась возможность изменять высоту пружины до упаковки в спанбонд, что значительно расширяет область применения данного станка. Производительность станка составляет 60 пружинных блоков в минуту.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на средних и крупных мебельных предприятиях для производства матрасов выпускающих широкую номенклатуру размеров.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

NPB-60HFa, образцы получаемой продукции


СХЕМА ОБРАБОТКИ:


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Настройка пружин по диаметра, высоте , количеству витков осуществляется оператором с помощью ручного инструмента.
  • Производительность станка 115 блоков в месяц размеров 1890 х 10 000 мм (4838 пружин в блоке).

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

БЛОК УПРАВЛЕНИЯ СТАНКОМ

Построен на базе современного контроллера Telemecanique (Франция), что обеспечивает точную и быструю перенастройку.

Посредством полностью замкнутого цикла обработки данных, программатор контролирует выполнение каждой операции, что обеспечивает точность выполнения технологического цикла.

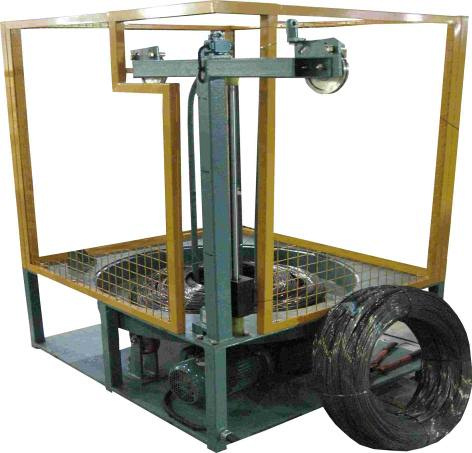

АВТОМАТИЧЕСКИЙ РАЗМОТЧИК ПРОВОЛОКИ

Предназначен для механизированного раскручивания бобин проволоки. Возможна одновременная укладка нескольких бобин проволоки на станцию или одной бобины массой до 800 кг, что значительно снижает затраты времени на обслуживание станции.

БЛОК ВЫРАВНИВАНИЯ ПРОВОЛОКИ

Позволяет подготовить проволоку к навивке пружины.

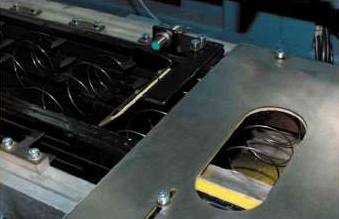

МЕХАНИЗМ НАВИВКИ И ОБРУБКИ ПРУЖИН

Предназначен для изготовления пружин. Все регулировки расположены в легкодоступных местах, все элементы данного узла изготовлены из специально подготовленной стали, что гарантирует его длительный срок службы при интенсивных условиях работы.

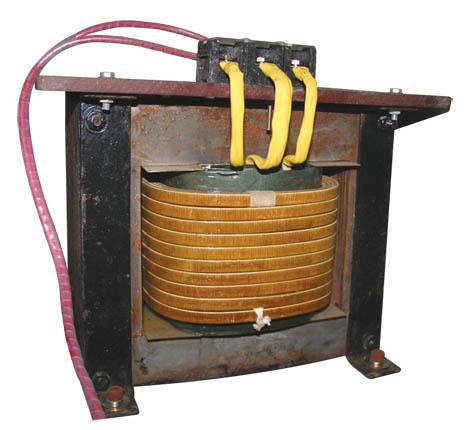

СПЕЦИАЛЬНЫЙ ТРАНСФОРМАТОР

Предназначен для подготовки тока с последующей передачей напряжения на термокамеру.

ЭЛЕКТРИЧЕСКАЯ ТЕРМОКАМЕРА

Работа термокамеры основана на принципе короткого замыкания. Она предназначена для нормализации навитой пружины, это необходимо для придания пружине прочности. Также за счет нагрева с поверхности пружины удаляются остатки масла.

Время замыкания может регулироваться, что очень важно при нормализации проволоки различного диаметра.

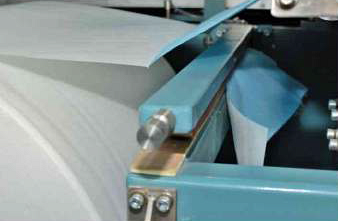

МЕХАНИЗМ УПАКОВКИ ПРУЖИНЫ

Предназначен для упаковки пружины в спанбонд. Состоит из механизма сжатия пружины и двух устройств запайки упаковочного материала в продольном и поперечном направлениях.

Устройство запайки состоит из ножа и блока подготовки ультразвука, с помощью которого и происходит запайка пружины в упаковочный материал.

УПРАВЛЕНИЕ МЕХАНИЗМОМ ПОДАЧИ

Механизмы подачи управляются  инвертором Mitsubishi для точной бесступенчатой регулировки скорости подачи.

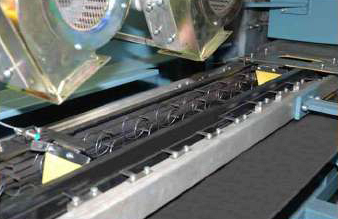

ТРАНСПОРТЕР
Новый горизонтальный конвейер служит для перемещения пружин от узла навивки до узла упаковки. Перемещение пружин по плоскому столу осуществляется с помощью специальных пальцев, которые совершают возвратно-поступательное движение. Отличительной особенностью станка NPB- 60HFa от конкурентов, является возможность регулирования ширины конвейера, что необходимо для изменения высоты пружины до упаковки в спанбонд.

БЛОК ПОДГОТОВКИ ВОЗДУХА

На станке установлен блок подготовки воздуха с маслораспылитель, что обеспечивает долгосрочную работу всех пневмоцилиндров.

ПРИЕМНЫЙ ТРАНСПОРТЕР

Служит для приема пружин, после упаковки в спанбонд и перемещения готового независимого пружинного блока из зоны упаковки, в зону последующей обработки пружинных блоков.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
ДИАМЕТР ПРУЖИНЫ 55 - 75, К НЕЙ ДИАМЕТР ПРОВОЛОКИ 1,6 - 2,2 ММ, ВЫСОТА ПРУЖИНЫ В КАРМАНЕ 80 - 220 ММ
ДИАМЕТР ПРУЖИНЫ 65 - 80, К НЕЙ ДИАМЕТР ПРОВОЛОКИ 1,6 - 2,3 ММ, ВЫСОТА ПРУЖИНЫ В КАРМАНЕ 120 - 300 ММ
ДИАМЕТР ПРУЖИНЫ 37 - 50, К НЕЙ ДИАМЕТР ПРОВОЛОКИ 1,0 - 1,6 ММ, ВЫСОТА ПРУЖИНЫ В КАРМАНЕ 100 - 200 ММ
Модель 60HFa
Тип пружины Бочкообразная / цилиндрическая
Диаметр пружины, мм 37 - 75
Высота пружины, мм 70 - 300
Диаметр проволоки, мм 1,6 - 2,2
Плотность ткани, г/м2 65 - 90
Максимальный диаметр рулона ткани, мм 600
Максимальная производительность, блоков/мин 70
Электропитание, В / Гц / кВт 380 / (50 / 60) / 12
Расход воздуха, м3 /час 30
Давление воздуха в системе, мПа 0,7
Рабочая температура, °С +5 - +45
Габаритные размеры:
Длина, мм 3000
Ширина, мм 1700
Высота, мм 1900
Вес, кг 2450

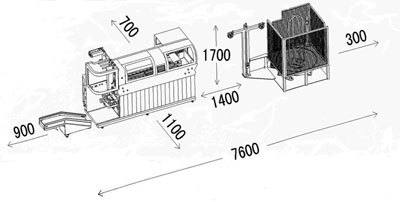

 Установочные габариты оборудования:

NPB-60HFa, установочные габариты оборудования
