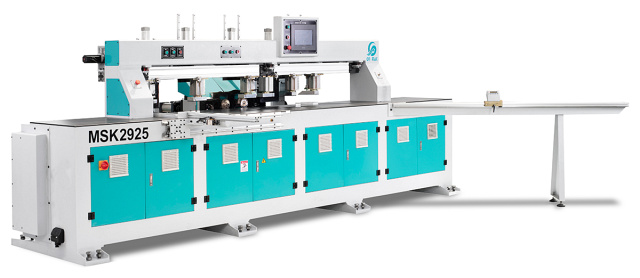

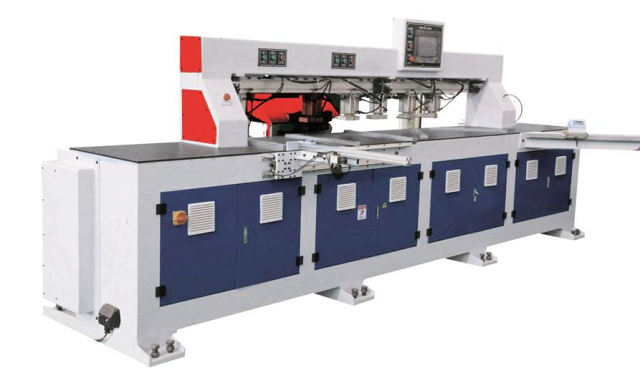

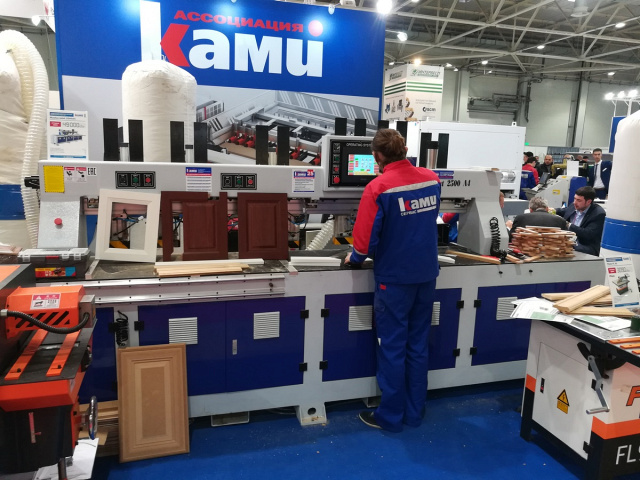

Автоматический фрезерно-пазовальный шипонарезной станок с ЧПУ GQmac. Модель Master Joint 2500 PRO

В наличии
Автоматический фрезерно-пазовальный шипонарезной станок с ЧПУ GQmac. Модель Master Joint 2500 PRO
  • Производитель: GQmac

    Страна: Китай

  • Мощность электродвигателей: 29,1 кВт

    Вес: 2800 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Станок предназначен для фрезерования заготовок (Массив, МДФ, ЛДСП,) под углом 45°, а также под 90° и 135° и фрезерования шипов и пазов для создания надежного соединения, включая вставку импоста; жалюзийных решеток; профилирования филенок; профилирования фасадных профилей и арочных поперечин; соединения углов на «китайский шип».



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок применяется в мебельных и столярных производствах, занятых серийным выпуском рамочных конструкций, сборных мебельных фасадов, окон, царговых дверей и других столярных изделий.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Классические фасады на 45°



Фасады во французском стиле





Фасады со вставками импост



Фасады с фигурными филенками



Дополнительное соединение на шканты



Жалюзийные деревянные решетки



Угловое соединение в китайском стиле



Столярное клиновидное «V»-образное соединение



Оконные рамы



Царговые двери





СХЕМЫ ОБРАБОТКИ:

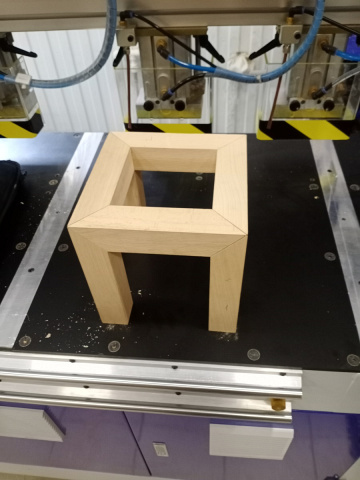

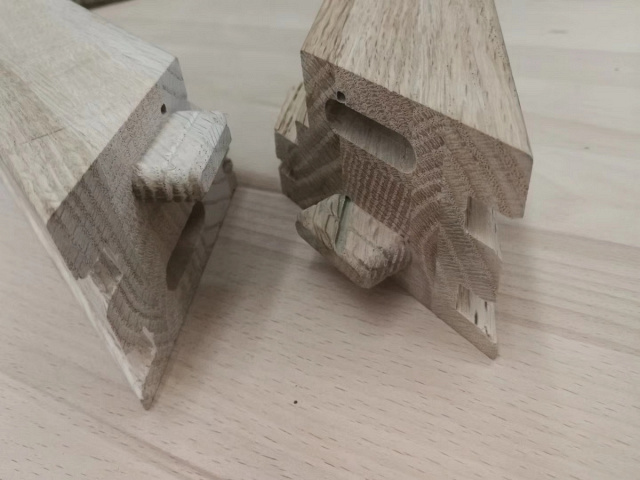

СОЕДИНЕНИЕ ПОД 45°

Одинарное, либо двойное.
СОЕДИНЕНИЕ ПОД 135° «ФРАНЦУЗСКИЙ РЕЗ»

Возможно также сверление под шканты для создания более крепкого соединения при изготовлении царговых дверей, окон, оконных рам и других конструкций.
ВНУТРЕННЕЕ СОЕДИНЕНИЕ ПОД 135° (ИМПОСТ)

Возможно также сверление под шканты для создания более крепкого соединения при изготовлении царговых дверей, окон, оконных рам и других конструкций.
ВНУТРЕННЕЕ СОЕДИНЕНИЕ ПОД 135°

Широкий импост с несколькими шипами.
КОСЫЕ ПАЗЫ

Под деревянные жалюзи.
ЯЩИЧНЫЕ СОЕДИНЕНИЯ

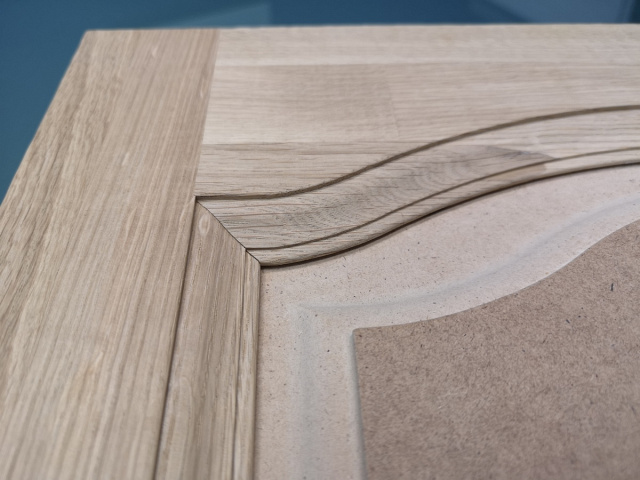

ИЗГОТОВЛЕНИЕ ФИГУРНЫХ ФИЛЁНОК
ИЗГОТОВЛЕНИЕ ФИГУРНОЙ ОБВЯЗКИ

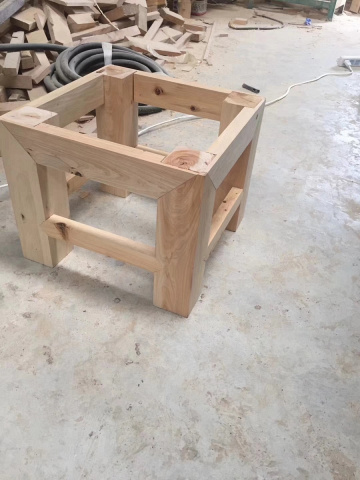

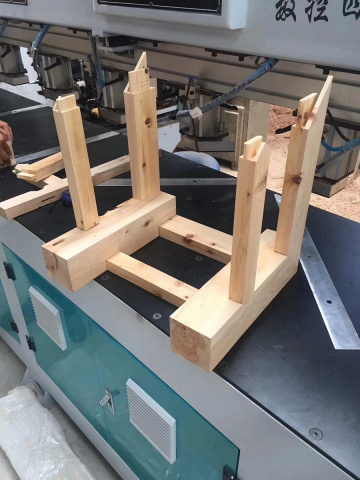

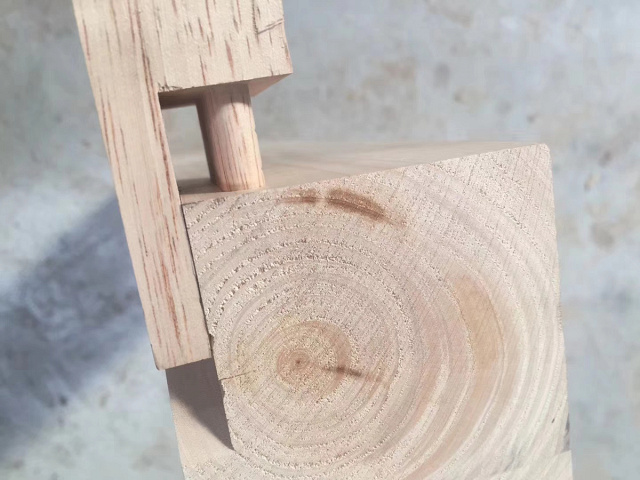

ТРАДИЦИОННОЕ УГЛОВОЕ СОЕДИНЕНИЕ НА «КИТАЙСКИЙ ШИП»

   СТОЛЯРНОЕ КЛИНОВИДНОЕ «V»-ОБРАЗНОЕ СОЕДИНЕНИЕ


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Master Joint 2500 PRO позволяет фрезеровать шипы и пазы под углом 45°, 90° и 135° без ручных перенастроек станка, что является прекрасным решением при производстве мебельных фасадов, кабинетов, фото рам, рамочных конструкций, окон и дверей.

На станке Master Joint 2500 PRO возможна фрезеровка пазов на обвязке фасада под филёнки, фрезерование арочных элементов обвязки а также фрезерование самих филенок с криволинейными элементами.

Станок способен фрезеровать «итальянские» фасады с компенсационным швом на соединениях.

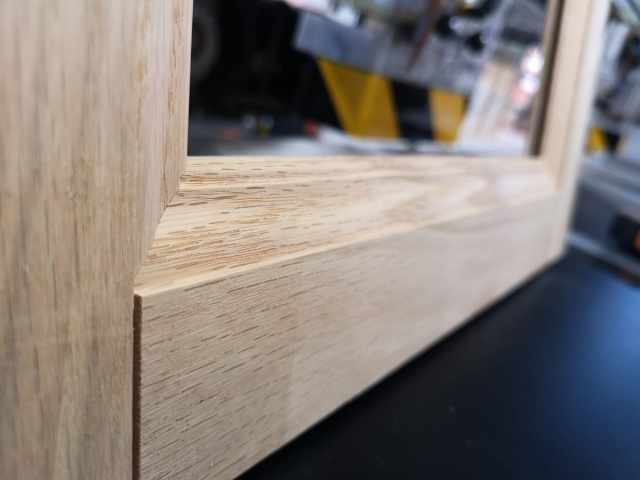

рис. итальянский фасад с фаской


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

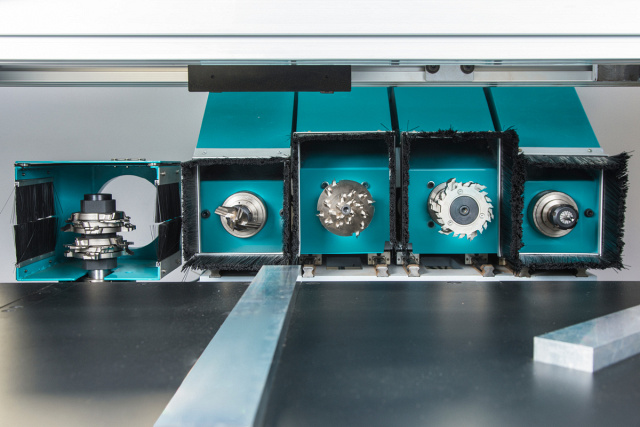

ТРИ ФРЕЗЕРНЫХ, АНТИ-СКОЛЬНЫЙ И СВЕРЛИЛЬНО-ПАЗОВАЛЬНЫЙ УЗЕЛ

Узлы оснащены раздельными мощными высоко оборотистыми шпинделями с воздушным охлаждением. Это гарантирует стабильную долгосрочную работу станка и агрегатов.
Второй фрезерный шпиндель 5,5 кВт позволяет производить фрезеровку как под 45 градусов, так и под 135° без перенастройки станка, что делает его поистине очень высокопроизводительным.
Третий профилирующий фрезерный шпиндель мощностью 10 кВт расположен вертикально. Такое расположение шпинделя позволяет изготавливать на станке криволинейные филёнки, профилировать в обвязке паз под филенку.
Дополнительный анти-скольный узел гарантирует исключительную чистоту фрезеровки на любых материалах, без заусенцев и сколов!

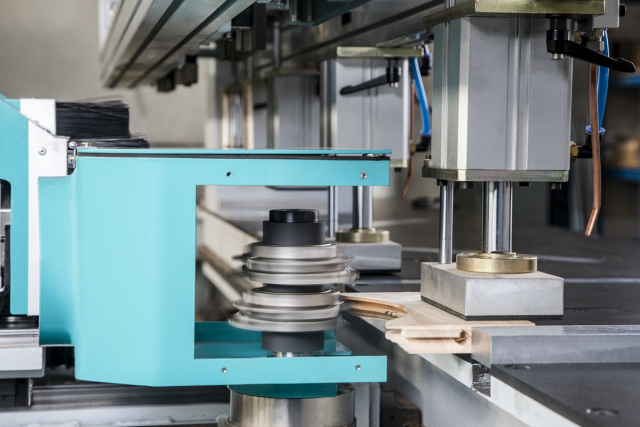

ДОПОЛНИТЕЛЬНЫЙ ФРЕЗЕРНЫЙ ШПИНДЕЛЬ

Наличие дополнительного фрезерного шпинделя позволяет фрезеровать криволинейные элементы обвязки, а также изготавливать криволинейные филенки. Также при помощи данного узла возможно профилирование паза под филенку на всех элементах обвязки, что позволяет изготавливать рамочные фасады из калиброванных брусков.

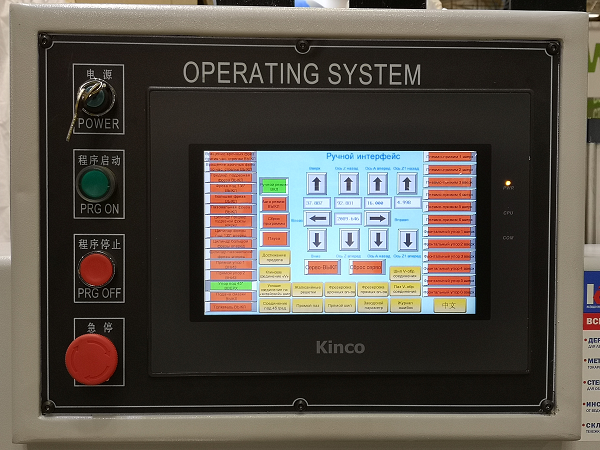

TOUCH-SCREEN ПАНЕЛЬ



Сенсорный монитор KINCO с визуализацией и полной русификацией интерфейса автоматически отображает изменения размеров и параметров шипов и пазов заготовок без механической регулировки. Все управление станком завязано на монитор, что является весьма удобным для оператора.

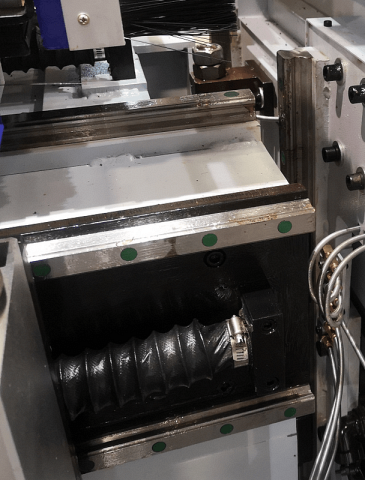

ШАРИКО-ВИНТОВЫЕ ПАРЫ (ШВП)



Высокоточные закаленные ШВП HIWIN (Тайвань) диаметром 32 мм с автоматической системой смазки обеспечивают практически полное исключение люфта за счет специальной арочной формы канала для шариков. Вследствие этого достигается высокоточное перемещение суппорта и шпинделей по осям X, Y и Z при выполнении обработки по программе с использованием ЧПУ с высокой степенью точности. Все ШВП закрыты защитными кожухами.


ЛИНЕЙНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ



На станке применяются линейные картриджные направляющие HIWIN больших сечений. Они обеспечивают линейное движение за счет циркуляции вращающихся элементов между профилированным рельсом и несущим блоком. Коэффициент трения на линейной направляющей составляет только 1/50 по сравнению с простыми направляющими, и они могут принимать нагрузки во всех направлениях. Благодаря этим функциям призматические направляющие HIWIN могут обеспечить высокую скорость и значительно улучшенную точность позиционирования.
ЗАЩИТА ЭЛЕКТРОПРОВОДКИ И ШВП

Все кабели в станке расположены в закрытых кабель-каналах, и ШВП также защищена закрытым кожухом, исключающим попадание пыли и стружки при работе.
ЭЛЕКТРОКОМПОНЕНТЫ





Все ответственные электрокомпоненты органов управления станка изготовлены известным мировым лидером в данной отрасли компанией Schneider Electric, а также FATO.

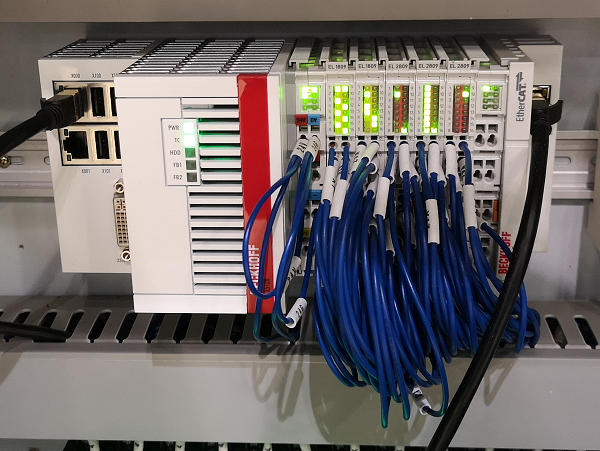

ПРОМЫШЛЕННЫЙ КОНТРОЛЛЕР BECKHOFF (ГЕРМАНИЯ)



Промышленные компьютеры Beckhoff отвечают требованиям промышленных условий эксплуатации:
  • Оптимальный промышленный ПК для любого типа управления
  • Высочайшая производительность на базе процессора Intel Pentium 4
  • Открытые стандарты на базе ATX
  • Тщательная проверка компонентов на пригодность к использованию в промышленных условиях
  • Привлекательный промышленный дизайн корпусов
  • Удобный доступ ко всем компонентам ПК
  • Индивидуальная конструкция корпусов, оптимально соответствующая требованиям, предъявляемым к системам управления
  • Интеграция в одном корпусе: LCD-монитора (с активной LCD-матрицей), встроенной клавиатуры, функциональных кнопок, переключателей, Touch Pad и других компонентов панели управления.
ETHERCAT – ETHERNET-СИСТЕМА РЕАЛЬНОГО ВРЕМЕНИ



Еще одно уникальное программное решение, примененное на станке – Ethernet-система EtherCAT. Ультраскоростная промышленная шина EtherCAT, составляющая основу для сверхбыстрого обмена данными, идеально приспособлена для работы с промышленным оборудованием и другими видами задач, требующих передачи больших объемов данных в режиме жесткого реального времени. Быстрая связь между контроллером и модулями EtherCAT – без использования специальных устройств – открывает перед производителями станков возможности, о которых они прежде и не мечтали: управление перемещением несколькими осями, синхронизированными с точностью до наносекунд при помощи распределенных часов в сети EtherCAT.

ПРЕИМУЩЕСТВА ETHERCAT
  • Обработка пакета «на лету», без буферизации
  • Количество данных для одного канала передачи информации практически не ограничено (минимум 1 бит, максимум 60 кбайт)
  • Возможно обновление различных данных с различным временем цикла
  • Поддерживается дополнительно асинхронная коммуникация (по событию)

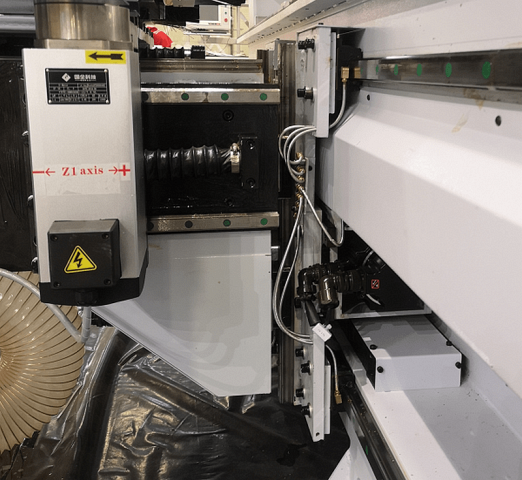

ПРОМЫШЛЕННЫЕ ШПИНДЕЛИ GQMAC

На станке установлены шпинделя промышленного исполнения с принудительным воздушным охлаждением собственного производства. В шпинделях применяются подшипники, способные работать в условиях больших температур и производственных нагрузок, имеющие низкий коэффициент температурного расширения. Это позволяет значительно увеличить срок службы промышленных шпинделей по сравнению с обычными.

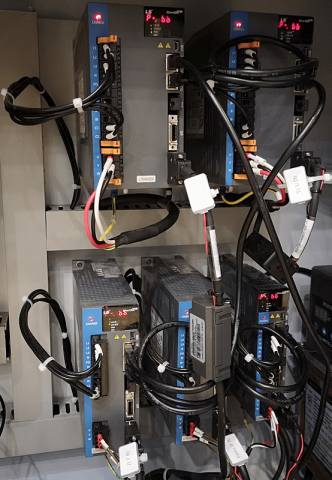

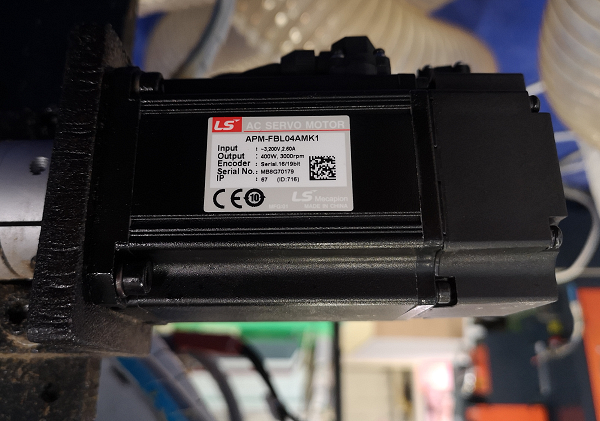

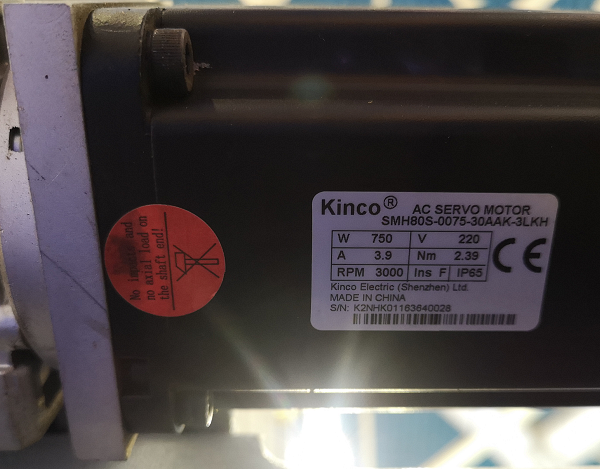

СЕРВО-МОТОРЫ KINСO И LS





Все перемещения по осям, а также позиционирование фронтальной упорной линейки станка происходит благодаря асинхронным серво-моторам KINСO (Китай) и LS (Южная Корея). Таким образом достигается абсолютная точность позиционирования рабочих узлов и заготовок.

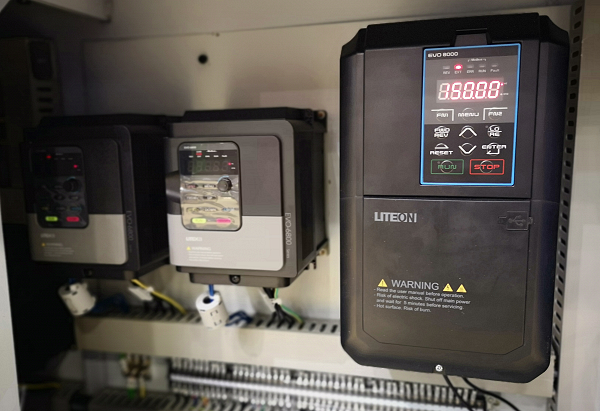

ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ



На каждый шпиндель станка установлен отдельный мощный частотный преобразователь LITEON (Тайвань). Они обеспечивают плавный запуск и торможение оборотов шпинделей, стабильную работу, и возможность регулировать количество оборотов. Все это гарантирует долгую и стабильную работу всех шпинделей станка Master Joint.
ОПОРНАЯ ПЛИТА ФРЕЗЕРНОЙ ГРУППЫ

Все шпиндели закреплены на стальной пластине из стали толщиной 12 мм, что гарантирует стабильную работу, вибро-устойчивость и абсолютную точноть при обработке деталей в условиях промышленного использования оборудования.

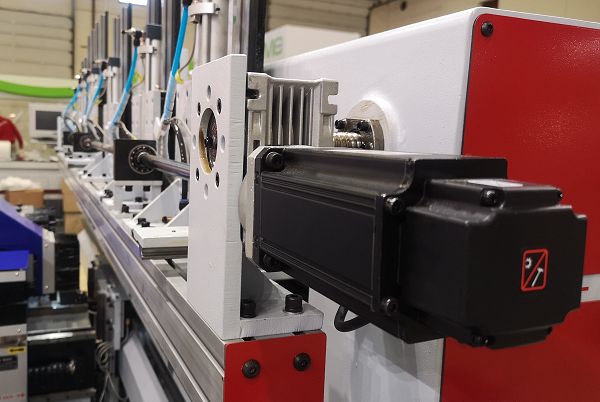

ФРОНТАЛЬНАЯ БАЗИРУЮЩАЯ ЛИНЕЙКА

Перемещение фронтальной базирующей линейки осуществляется серфо-моторами, что гарантирует высочайшую точность позиционирования заготовок в рабочей зоне, а также позволяет быстро и полностью в автоматическом режиме произвести перебазировку линейки в зависимости от выбранного рабочего режима.

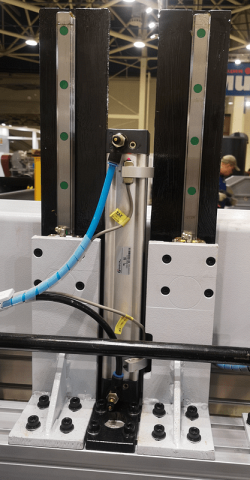

ФРОНТАЛЬНЫЕ БАЗИРУЮЩИЕ УПОРЫ

Все фронтальные базирующие упоры на линейке управляются автоматически, подъем-опускание осуществляются с помощью пневмо-цилиндра. Движение опорной площадки для базирования заготовок осуществляется по двум призматическим закаленным направляющим, что гарантирует идеальную геометрию и точность положения деталей в зоне обработки.


ЭЛЕКТРОННЫЕ ЛИНЕЙКИ ДЛЯ ЗАДАВАНИЯ ДЛИНЫ ЗАГОТОВОК

Для удобства станок также укомплектован двумя линейками с упорами и электронной индикацией для задавания требуемой длины получаемых заготовок. Одна линейка служит для базировки при обработке под 45°, вторая – для базировки при обработке под 90°. В этом случае предварительная точная торцовка заготовок в размер не требуется, можно ограничиться торцеванием с припуском 10 – 15 мм.
ЦЕНТРАЛЬНАЯ СИСТЕМА СМАЗКИ

Центральная система смазки направляющих и ШВП по всем осям исключает человеческий фактор, вовремя подает смазку на призматические направляющие и ШВП. Гарантия плавного хода рабочей головы и долговечности.

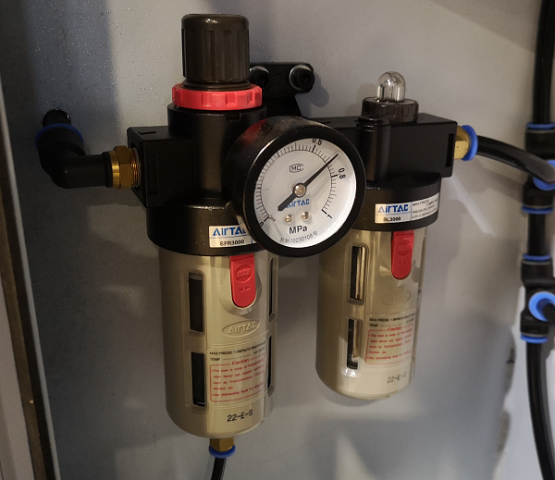

БЛОК ПОДГОТОВКИ ВОЗДУХА



Влагоотделитель-масловпрыскиватель AirTAC с манометром и регулятором давления обеспечивает отсутствие конденсата в пневмо-системе, полностью исключая выход из строя механических элементов станка, и обеспечивает воздушную смесь нужным количеством масляного тумана, смазывая подвижные элементы пневмо-системы.
ДАТЧИК ДАВЛЕНИЯ ВОЗДУХА



Датчик давления воздуха в пневмо-системе AirTAC обеспечивает безопасную работу, останавливая рабочий цикл в случае низкого давления воздуха в системе. Сигнал подается на рабочий экран станка для удобства оператора.
ETHERCAT – ETHERNET-СИСТЕМА ДИСТАНЦИОННОЙ ДИАГНОСТИКИ

Еще одно уникальное преимущество, которое дает система EtherCAT - возможность проведения дистанционной диагностики оборудования при возникновении неисправностей по сети в режиме реального времени!



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ШИПОРЕЗНАЯ ФРЕЗА С ДИСКОВОЙ ПИЛОЙ

Для фрезерования шипа универсальная.
СТАНДАРТНАЯ АЛМАЗНАЯ ФРЕЗА

Для фрезерования паза под 135°.
ПАЗОВАЛЬНАЯ ФРЕЗА
Два лезвия (6 х 6 х 75 мм).
АНТИ-СКОЛЬНАЯ ФРЕЗА ОБРАТНОГО ВРАЩЕНИЯ
Модель

Master Joint 2500 PRO

Мин. длина заготовки при 45°, мм

300

Мин. длина заготовки при базировании по цифровой линейке, мм

300

Мощность двигателя фрезерного узла, кВт

5,5 x 2

Мощность двигателя вертикального фрезерного узла, кВт

7

Скорость вращения фрез, об/мин

12 000

Посадочный Ø фрезерного вала, мм

30

Макс. Ø фрез, мм

130

Мощность двигателя пазовального узла, кВт

3,7 x 2

Скорость вращения пазовального сверла, об/мин

9000 / 12 000 / 18 000

Ø пазовальных сверел, мм

3 - 16

Диапазон ширины пазования при 45°, мм

0 - 80

Диапазон глубины пазования при 45°, мм

10 - 30

Диапазон ширины пазования при 135°, мм

0 - 150

Диапазон глубины пазования при 135°, мм

10 - 30

Макс. рабочая длина заготовки, мм

2500

Угол установки линейки, °

45°, 90°

Общая установленная мощность, кВт

29,1

Ø аспирационного отверстия, мм

100

Габаритные размеры:
Длина, мм

4300

Ширина, мм

1600

Высота, мм

1880

Вес станка, кг

2800

Передний упор с серво-приводом и магнитной линейкой с цифровой индикацией
