Метчик машинный серия TENAV (Blacksmith)

Метчик машинный серия TENAV (Blacksmith)
  • Производитель: BLACKSMITH

    Страна: Германия

  • Метрическая резьба М8х1 - М20х1,5

    Шаг резьбы: мелкий

    Тип отверстия: глухое

    Покрытие: OX

    Обрабатываемый материал: Сталь прочностью до 800 МПа, цветные сплавы


Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Резьба

M8-M20

Шаг резьбы

Мелкий

Тип отверстия

Глухое
Допуск

ISO-2 6H

Материал метчика

HSS-E

Покрытие

OX

Тип заборной части

C: (2-3) x P

Угол заборной части, °

15°

Стандарт метчика

DIN 374

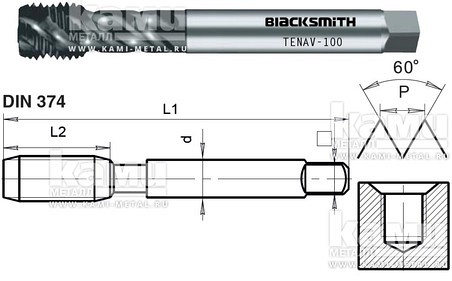

Модель TENAV-080 TENAV-100 TENAV-120 TENAV-125 TENAV-140 TENAV-160 TENAV-180 TENAV-200
Резьба M8 M10 M12 M12 M14 M16 M18 M20
P Шаг резьбы, мм 1 1,25 1,25 1,5 1,5 1,5 1,5 1,5
L1 Длина метчика, мм 90 100 100 100 100 100 110 125
L2 Длина режущей части, мм 15 18 18 18 18 18 20 24
D Диаметр хвостовика, мм 6 7 9 9 11 12 14 16
Сечение квадрата хвостовика, мм 4,9 5,5 7 7 9 9 11 12
Диаметр отверстия под резьбу, мм 7 8,8 10,8 10,5 12,5 14,5 16,5 18,5
Стандарт метчика DIN 374 DIN 374 DIN 374 DIN 374 DIN 374 DIN 374 DIN 374 DIN 374
НАЗНАЧЕНИЕ:

Метчик предназначен для нарезания внутренней метрической резьбы в глухих отверстиях.

Большой угол винтовой канавки выводит стружку из отверстия наверх противоположно рабочему движению метчика, предотвращая закупоривание ею стружечных канавок.

Покрытие OX (оксидирование под воздействием горячего пара) защищает поверхность инструмента, уменьшает налипание стружки на метчик и усиливает эффект используемой смазочно-охлаждающей жидкости.

Направление резьбы: правая.
Для левой резьбы в обозначении метчика добавляется “-LH”.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Метчик является металлорежущим инструментом, который устанавливается на металлорежущих станках. Метчик предназначен для нарезания внутренней резьбы различных стандартов. При вращении метчика его режущие кромки, которые имеют форму острого клина, а также геометрическую форму и угол нарезаемой резьбы, удаляют слой металла, образуя необходимую резьбу в отверстии.


СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Метчик изготовлен из высококачественной быстрорежущей стали HSS-E (М35, содержание 4,8% Со).

Покрытия предназначены для улучшения свойств быстрорежущей стали HSS-E при обработке различных материалов, что в конечном итоге увеличивает стойкость инструмента.

Устанавливается на станок при помощи резьбового патрона.
