Метчик машинный серия TENAC (Blacksmith)

Метчик машинный серия TENAC (Blacksmith)
  • Производитель: BLACKSMITH

    Страна: Германия

  • Метрическая резьба М3 - М24

    Шаг резьбы: основной

    Тип отверстия: глухое

    Покрытие: TiN

    Обрабатываемый материал: Сталь прочностью до 1200 МПа, нержавеющая сталь, чугун, цветные сплавы

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Резьба

M3-M24

Шаг резьбы

Крупный

Тип отверстия

Глухое

Допуск

ISO-2 6H

Материал метчика

HSS-E

Покрытие

TiN

Тип заборной части

C: (2-3) x P

Угол заборной части, °

15°

Стандарт метчика

DIN 371, DIN 376

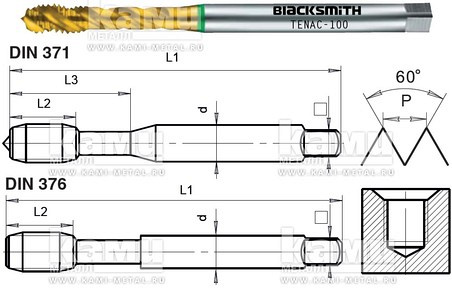

Модель TENAC-030 TENAC-040 TENAC-050 TENAC-060 TENAC-080 TENAC-100 TENAC-120 TENAC-140 TENAC-160 TENAC-180 TENAC-200 TENAC-220 TENAC-240
Резьба M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24
P Шаг резьбы, мм 0,5 0,7 0,8 1 1,25 1,5 1,75 2 2 2,5 2,5 2,5 3
L1 Длина метчика, мм 56 63 70 80 90 100 110 110 110 125 140 140 160
L2 Длина режущей части, мм 6 8 10 12 15 18 18 20 20 25 25 25 30
L3 Длина шейки, мм 18 21 25 30 35 39 - - - - - - -
D Диаметр хвостовика, мм 3,5 4,5 6 6 8 10 9 11 12 14 16 18 18
Сечение квадрата хвостовика, мм 2,7 3,4 4,9 4,9 6,2 8 7 9 9 11 12 14,5 14,5
Диаметр отверстия под резьбу, мм 2,5 3,3 4,2 5 6,8 8,5 10,2 12 14 15,5 17,5 19,5 21
Стандарт метчика DIN 371 DIN 371 DIN 371 DIN 371 DIN 371 DIN 371 DIN 376 DIN 376 DIN 376 DIN 376 DIN 376 DIN 376 DIN 376
НАЗНАЧЕНИЕ:

Метчик предназначен для нарезания внутренней метрической резьбы в глухих отверстиях.

Большой угол винтовой канавки выводит стружку из отверстия наверх противоположно рабочему движению метчика, предотвращая закупоривание ею стружечных канавок.

Специальный профиль и увеличенный задний угол уменьшают силы резания.

Покрытие TiN защищает поверхность инструмента, увеличивает твёрдость поверхности, уменьшает налипание стружки на метчик и усиливает эффект используемой смазочно-охлаждающей жидкости.

Направление резьбы: правая.
Для левой резьбы в обозначении метчика добавляется “-LH”.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Метчик является металлорежущим инструментом, который устанавливается на металлорежущих станках. Метчик предназначен для нарезания внутренней резьбы различных стандартов. При вращении метчика его режущие кромки, которые имеют форму острого клина, а также геометрическую форму и угол нарезаемой резьбы, удаляют слой металла, образуя необходимую резьбу в отверстии.


СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Метчик изготовлен из высококачественной быстрорежущей стали HSS-E (М35, содержание 4,8% Со).

Покрытия предназначены для улучшения свойств быстрорежущей стали HSS-E при обработке различных материалов, что в конечном итоге увеличивает стойкость инструмента.

Устанавливается на станок при помощи резьбового патрона.
