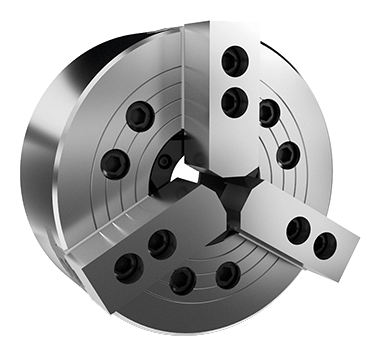

3-кулачковые зажимные патроны с проходным отверстием (без переходного фланца). Серия N-200

3-кулачковые зажимные патроны с проходным отверстием (без переходного фланца). Серия N-200
  • Производитель: BLACKSMITH

    Страна: Германия

  • Наружный Ø: 110 - 610 мм

    Количество кулачков: 3 шт.

    С проходным отверстием

    Без переходного фланца

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Модель
N-204 N-205 N-206 N-208 N-210 N-212 N-215 N-218 N-220 N-224
Диаметр сквозного отверстия, мм 26 33 45 52 75 91 117,5 117,5 180 205
Ход плунжера, мм 10 10 12 16 19 23 23 23 23 26
Ход кулачков, мм 5,4 5,4 5,5 7,4 8,8 10,6 10,6 10,6 10,6 12
Тяговое усилие, кгс 1428 1784 2243 3558 4385 5812 72,40 7240 9177 9177
Усилие захвата, кгс 2906 3671 5812 9075 11319 14990 18355 18355 23861 23861
Рабочее давление, кгс/см² 31,6 28,5 28,5 26,5 27,5 27,5 23,5 23,5 30,5 30,5
Скорость вращения, об/мин 8000 7000 6000 5000 4200 3300 2500 2000 1800 1400
Масса, кг 4 7 13,5 23 35 56,5 111 164 190 270
Момент инерции, кг×м² 0,007 0,018 0,057 0,17 0,315 0,737 2,27 4,45 6,5 14,8
Соответствующий цилиндр M0928 M1036 M1246 M1552 M1875 M2091 M2511 M2511 ML2816 ML3320
Соответствующий мягкий кулачок HC04 HC05 HC06 HC08 HC10 HC12 HC15 HC15 HC24-1 HC24-1
Соответствующий твердый кулачок HJ05 HJ05 HJ06 HJ08 HJ10 HJ12 HJ15 HJ15 HJ24-1 HJ24-1
Диапазон зажима (внешний диаметр), мм 4 - 110 6 - 135 15 - 169 20 - 210 25 - 254 30 - 304 60 - 381 60 - 450 120 - 510 150 - 610
A, мм 110 135 169 210 254 304 381 450 510 610
B, мм 59 60 81 91 100 110 133 133 134 147
C (H6), мм 85 110 140 170 220 220 300 300 380 520
D, мм 14 14 20 25 30 30 43 43 60 60
H, мм 70,6 82,55 104,78 133,35 171,45 171,45 235 235 330,2 463,6
J, мм 16 15 16 20 22 23 35 35 35 35
K 3-M10×60 3-M10×60 6-M10×80 6-M12×90 6-M16×100 6-M16×110 6-M20×135 6-M20×135 6-M24×135 6-M24×150
L, мм 26 33 45 52 75 91 117,5 117,5 180 205
M, мм 4 4 5 5 5 6 6 6 6 6
N max, мм 23,2 26,5 32 38,7 51 61,3 82 82 112,5 139,9
O, мм 6,75 - 13,75 -7,5 - 19,75 9,25 - 22,75 14,75 - 29,75 14,25 - 33,75 15,75 - 45,75 16,75 - 45,25 16,75 - 79,75 23 - 69 24,5 - 87,5
P, мм -6,5 - 3,5 -9 - 1 -1 - 11 -1,5 - 14,75 -10,5 - 8,5 -15 - 8 -16 - 7 -16 - 7 -12 - 11 -10 - 16
Q, мм 2 2 2 2 2 2 5 5 5 5
R, мм 10 10 12 14 16 21 22 22 25 25
S (H6), мм 17,5 20 19 20,5 25 28 43 43 38 38
T, мм 23 25 31 35 40 50 62 62 65 65
U max M32×1,5 M40×1,5 M55×2 M60×2 M85×2 M100×2 M130×2 M130×2 M190×2 M215×3
W, мм 38 45 60 667 94 108 139 139 206 230
X, мм 24 31 37 38 43 51 66 66 73 73
Y, мм 49,5 54 73 95 110 130 165 165 180 180

НАЗНАЧЕНИЕ:

Данная линейка токарных патронов отличается исключительно большим сквозным отверстием для фиксации детали. Это самое большое сквозное отверстие среди всех механизированных патронов.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяются для закрепления деталей или инструмента на оси шпинделя.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Эти модели также обладают высочайшей скоростью вращения.
